Рознімна котушка для намотування бухт
Номер патенту: 37123
Опубліковано: 16.04.2001
Автори: Тітієвський Володимир Маркович, Кочевенко Іван Іванович, Бордюгов Вячеслав Миколайович
Текст

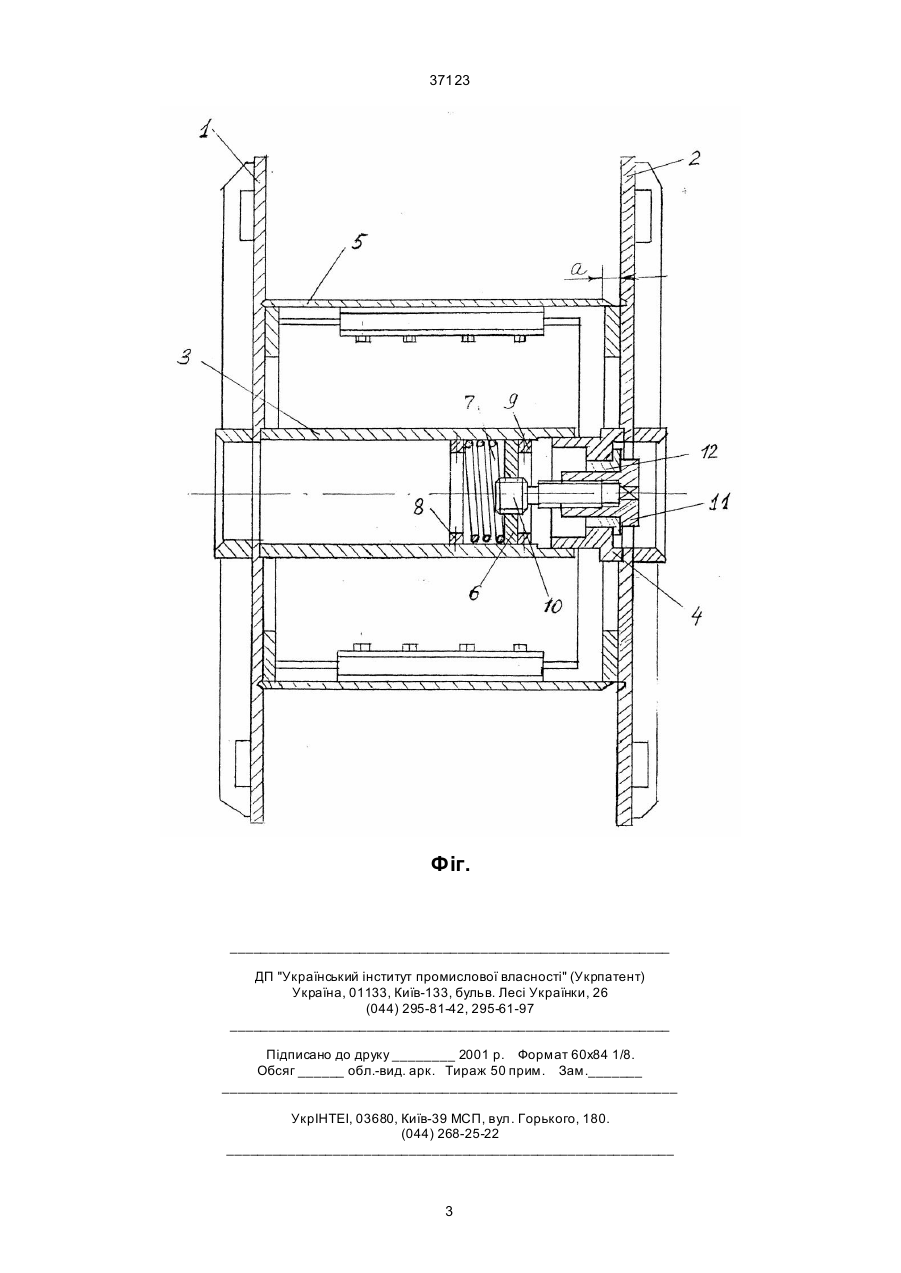

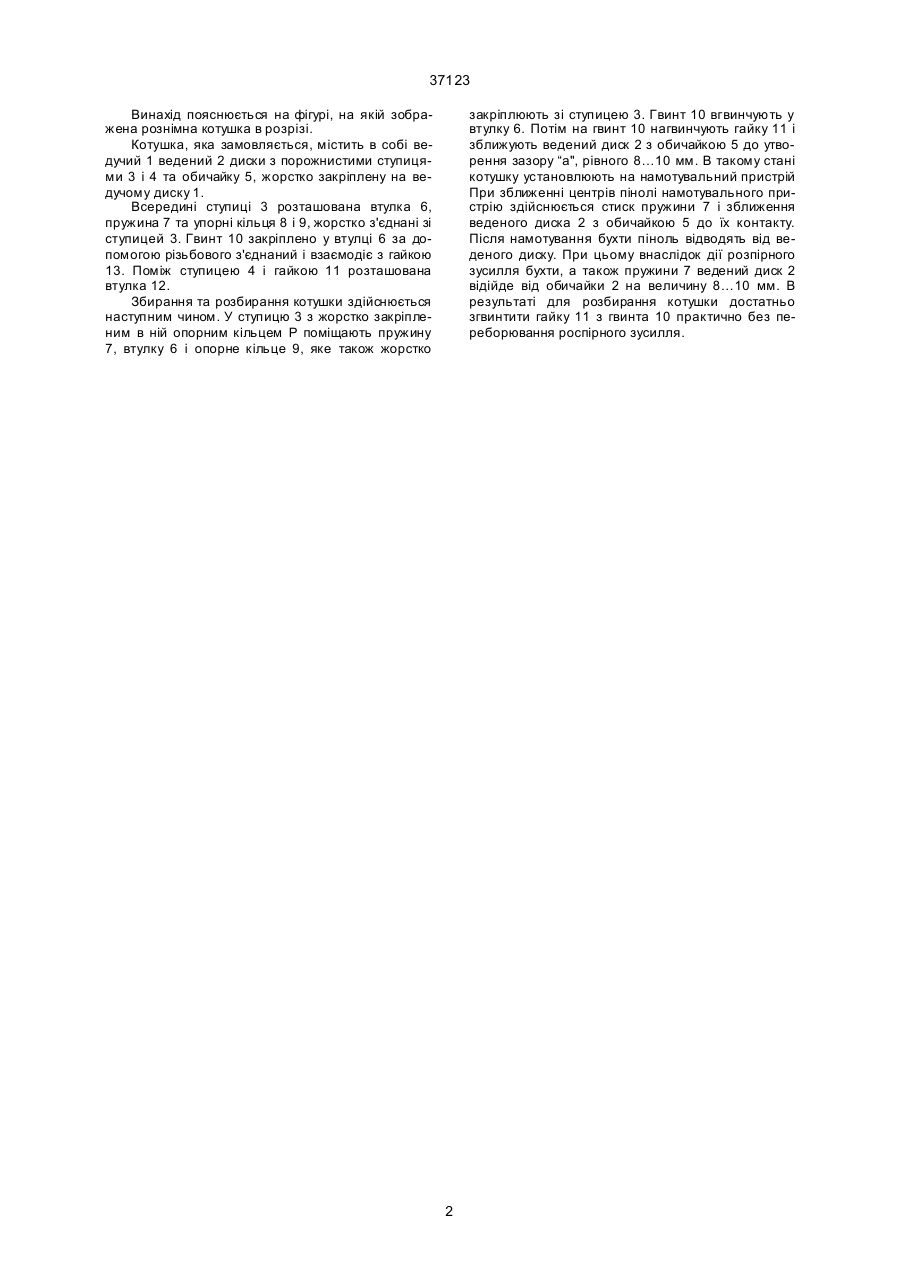

Рознімна котушка для намотування бухт, яка містить ведучий і ведений знімні диски зі ступицями, зв’язані між собою гвинтовою парою, і обичайку, жорстко закріплену на ведучому диску, яка відрізняється тим, що гвинт закріплено у втулці, розміщеній у ступиці ведучого диску з можливістю осьового переміщення між упорами, причому між упором, розташованим ближче до ведучого диску і втулкою встановлена пружина. (19) (21) 2000031653 (22) 23.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Тітієвський Володимир Маркович, Бордюгов Вячеслав Миколайович, Кочевенко Іван Іванович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "УНІВЕРСАЛЬНЕ ОБЛАДН АННЯ" 37123 Винахід пояснюється на фігурі, на якій зображена рознімна котушка в розрізі. Котушка, яка замовляється, містить в собі ведучий 1 ведений 2 диски з порожнистими ступицями 3 і 4 та обичайку 5, жорстко закріплену на ведучому диску 1. Всередині ступиці 3 розташована втулка 6, пружина 7 та упорні кільця 8 і 9, жорстко з'єднані зі ступицей 3. Гвинт 10 закріплено у втулці 6 за допомогою різьбового з'єднаний і взаємодіє з гайкою 13. Поміж ступицею 4 і гайкою 11 розташована втулка 12. Збирання та розбирання котушки здійснюється наступним чином. У ступицю 3 з жорстко закріпленим в ній опорним кільцем Р поміщають пружину 7, втулку 6 і опорне кільце 9, яке також жорстко закріплюють зі ступицею 3. Гвинт 10 вгвинчують у втулку 6. Потім на гвинт 10 нагвинчують гайку 11 і зближують ведений диск 2 з обичайкою 5 до утворення зазору “а", рівного 8…10 мм. В такому стані котушку установлюють на намотувальний пристрій При зближенні центрів пінолі намотувального пристрію здійснюється стиск пружини 7 і зближення веденого диска 2 з обичайкою 5 до їх контакту. Після намотування бухти піноль відводять від веденого диску. При цьому внаслідок дії розпірного зусилля бухти, а також пружини 7 ведений диск 2 відійде від обичайки 2 на величину 8…10 мм. В результаті для розбирання котушки достатньо згвинтити гайку 11 з гвинта 10 практично без переборювання роспірного зусилля. 2 37123 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSplit spooler for winding bundles
Автори англійськоюTitiievskyi Volodymyr Markovych, Bordiuhov Viacheslav Mykolaiovych, Kochevenko Ivan Ivanovych
Назва патенту російськоюРазъемная катушка для намотки бухт
Автори російськоюТитиевский Владимир Маркович, Бордюгов Вячеслав Николаевич, Кочевенко Иван Иванович
МПК / Мітки
МПК: B21C 47/28
Мітки: котушка, намотування, бухт, рознімна
