Зворотний механізм пістолета

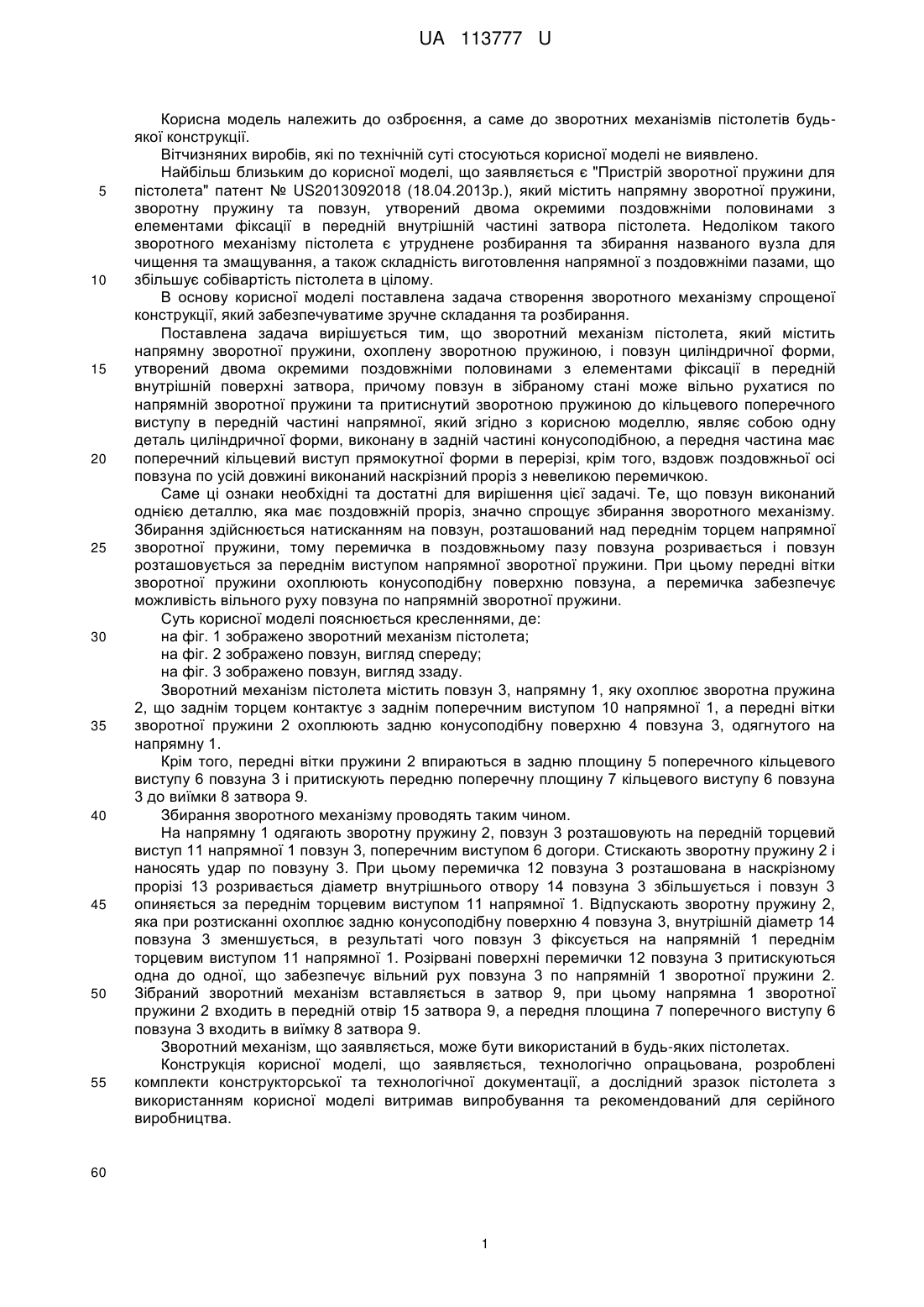

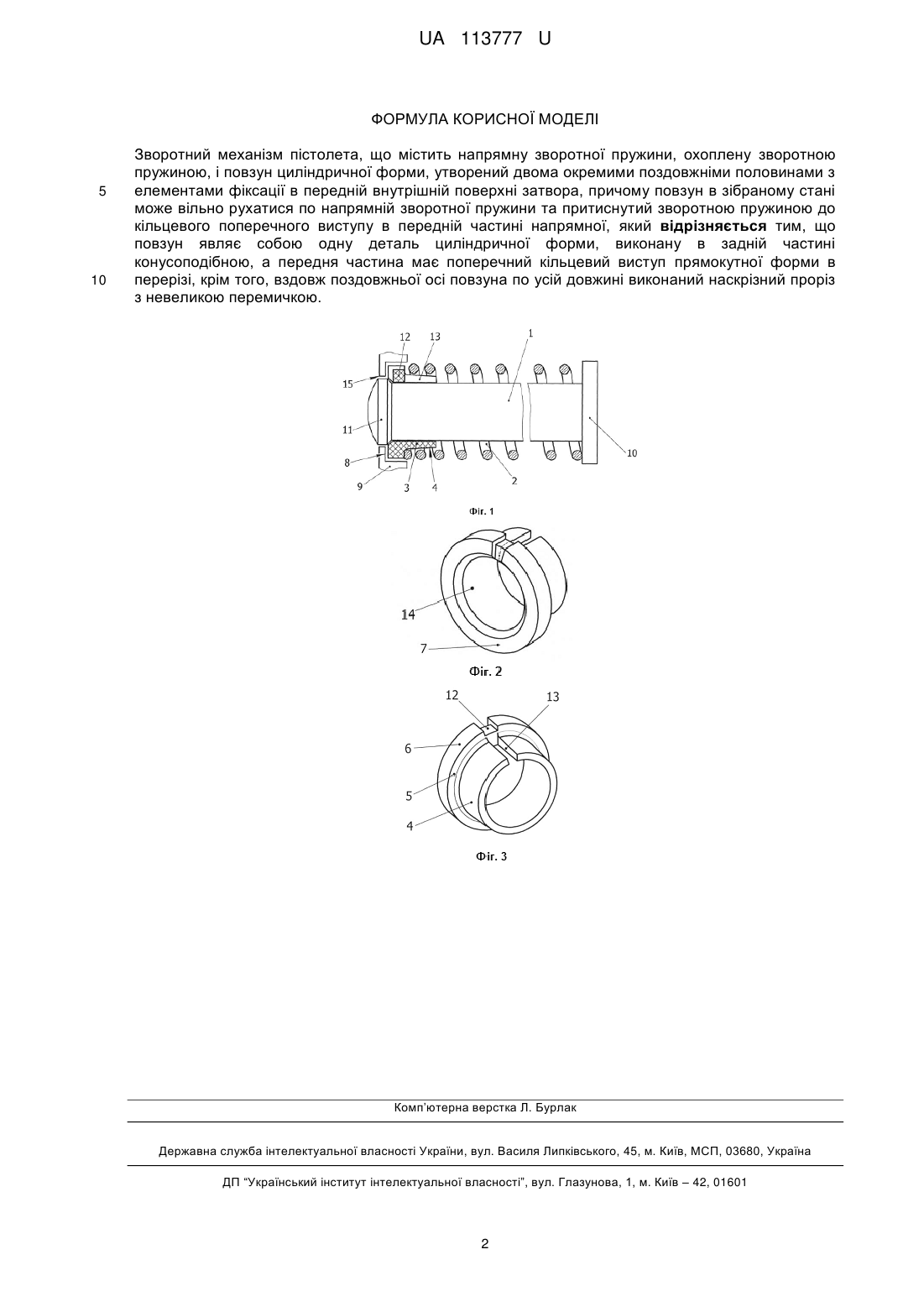

Реферат: UA 113777 U UA 113777 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до озброєння, а саме до зворотних механізмів пістолетів будьякої конструкції. Вітчизняних виробів, які по технічній суті стосуються корисної моделі не виявлено. Найбільш близьким до корисної моделі, що заявляється є "Пристрій зворотної пружини для пістолета" патент № US2013092018 (18.04.2013р.), який містить напрямну зворотної пружини, зворотну пружину та повзун, утворений двома окремими поздовжніми половинами з елементами фіксації в передній внутрішній частині затвора пістолета. Недоліком такого зворотного механізму пістолета є утруднене розбирання та збирання названого вузла для чищення та змащування, а також складність виготовлення напрямної з поздовжніми пазами, що збільшує собівартість пістолета в цілому. В основу корисної моделі поставлена задача створення зворотного механізму спрощеної конструкції, який забезпечуватиме зручне складання та розбирання. Поставлена задача вирішується тим, що зворотний механізм пістолета, який містить напрямну зворотної пружини, охоплену зворотною пружиною, і повзун циліндричної форми, утворений двома окремими поздовжніми половинами з елементами фіксації в передній внутрішній поверхні затвора, причому повзун в зібраному стані може вільно рухатися по напрямній зворотної пружини та притиснутий зворотною пружиною до кільцевого поперечного виступу в передній частині напрямної, який згідно з корисною моделлю, являє собою одну деталь циліндричної форми, виконану в задній частині конусоподібною, а передня частина має поперечний кільцевий виступ прямокутної форми в перерізі, крім того, вздовж поздовжньої осі повзуна по усій довжині виконаний наскрізний проріз з невеликою перемичкою. Саме ці ознаки необхідні та достатні для вирішення цієї задачі. Те, що повзун виконаний однією деталлю, яка має поздовжній проріз, значно спрощує збирання зворотного механізму. Збирання здійснюється натисканням на повзун, розташований над переднім торцем напрямної зворотної пружини, тому перемичка в поздовжньому пазу повзуна розривається і повзун розташовується за переднім виступом напрямної зворотної пружини. При цьому передні вітки зворотної пружини охоплюють конусоподібну поверхню повзуна, а перемичка забезпечує можливість вільного руху повзуна по напрямній зворотної пружини. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображено зворотний механізм пістолета; на фіг. 2 зображено повзун, вигляд спереду; на фіг. 3 зображено повзун, вигляд ззаду. Зворотний механізм пістолета містить повзун 3, напрямну 1, яку охоплює зворотна пружина 2, що заднім торцем контактує з заднім поперечним виступом 10 напрямної 1, а передні вітки зворотної пружини 2 охоплюють задню конусоподібну поверхню 4 повзуна 3, одягнутого на напрямну 1. Крім того, передні вітки пружини 2 впираються в задню площину 5 поперечного кільцевого виступу 6 повзуна 3 і притискують передню поперечну площину 7 кільцевого виступу 6 повзуна 3 до виїмки 8 затвора 9. Збирання зворотного механізму проводять таким чином. На напрямну 1 одягають зворотну пружину 2, повзун 3 розташовують на передній торцевий виступ 11 напрямної 1 повзун 3, поперечним виступом 6 догори. Стискають зворотну пружину 2 і наносять удар по повзуну 3. При цьому перемичка 12 повзуна 3 розташована в наскрізному прорізі 13 розривається діаметр внутрішнього отвору 14 повзуна 3 збільшується і повзун 3 опиняється за переднім торцевим виступом 11 напрямної 1. Відпускають зворотну пружину 2, яка при розтисканні охоплює задню конусоподібну поверхню 4 повзуна 3, внутрішній діаметр 14 повзуна 3 зменшується, в результаті чого повзун 3 фіксується на напрямній 1 переднім торцевим виступом 11 напрямної 1. Розірвані поверхні перемички 12 повзуна 3 притискуються одна до одної, що забезпечує вільний рух повзуна 3 по напрямній 1 зворотної пружини 2. Зібраний зворотний механізм вставляється в затвор 9, при цьому напрямна 1 зворотної пружини 2 входить в передній отвір 15 затвора 9, а передня площина 7 поперечного виступу 6 повзуна 3 входить в виїмку 8 затвора 9. Зворотний механізм, що заявляється, може бути використаний в будь-яких пістолетах. Конструкція корисної моделі, що заявляється, технологічно опрацьована, розроблені комплекти конструкторської та технологічної документації, а дослідний зразок пістолета з використанням корисної моделі витримав випробування та рекомендований для серійного виробництва. 60 1 UA 113777 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Зворотний механізм пістолета, що містить напрямну зворотної пружини, охоплену зворотною пружиною, і повзун циліндричної форми, утворений двома окремими поздовжніми половинами з елементами фіксації в передній внутрішній поверхні затвора, причому повзун в зібраному стані може вільно рухатися по напрямній зворотної пружини та притиснутий зворотною пружиною до кільцевого поперечного виступу в передній частині напрямної, який відрізняється тим, що повзун являє собою одну деталь циліндричної форми, виконану в задній частині конусоподібною, а передня частина має поперечний кільцевий виступ прямокутної форми в перерізі, крім того, вздовж поздовжньої осі повзуна по усій довжині виконаний наскрізний проріз з невеликою перемичкою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
