Замикальний механізм самозарядного пістолета з напіввільним затвором

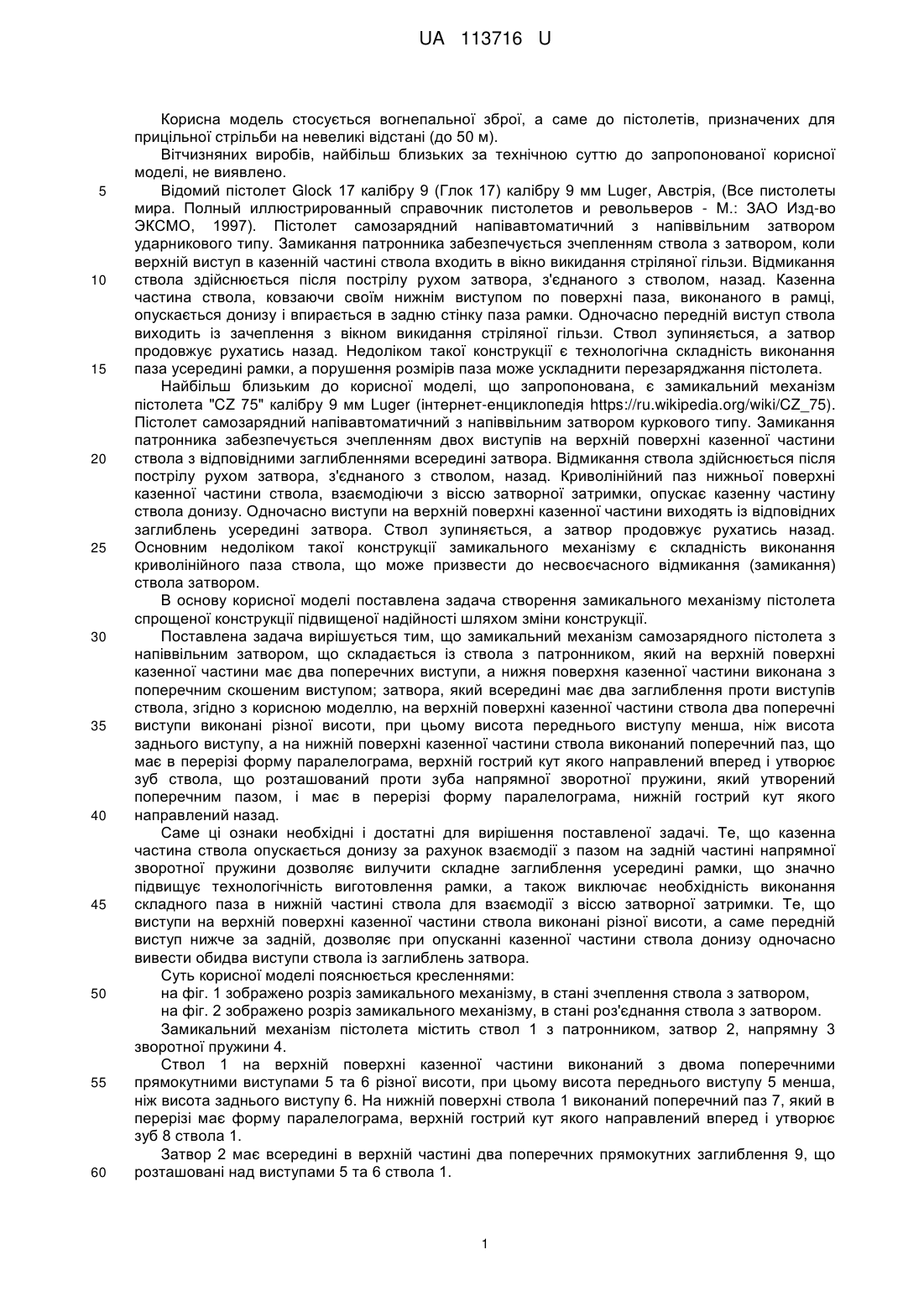

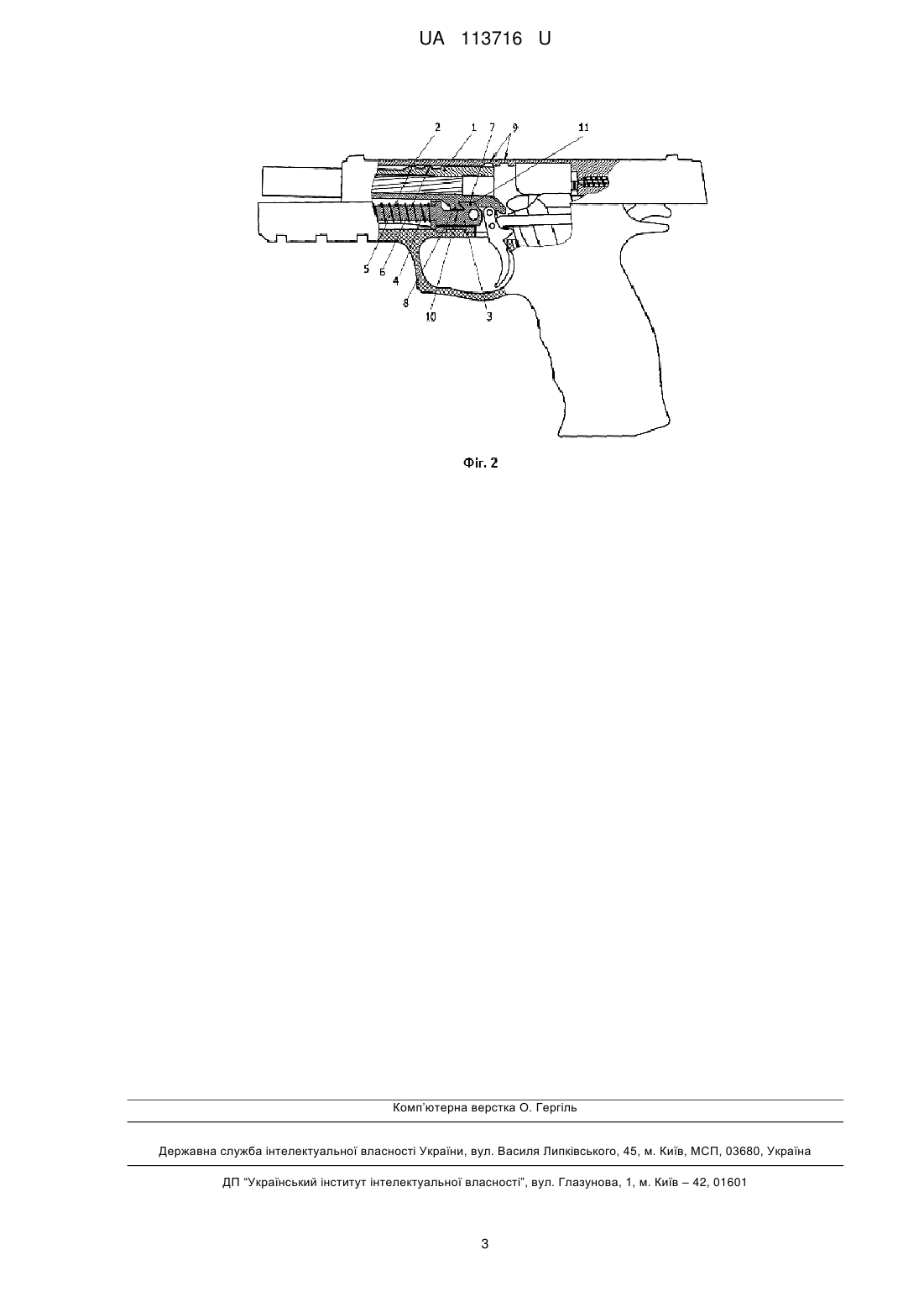

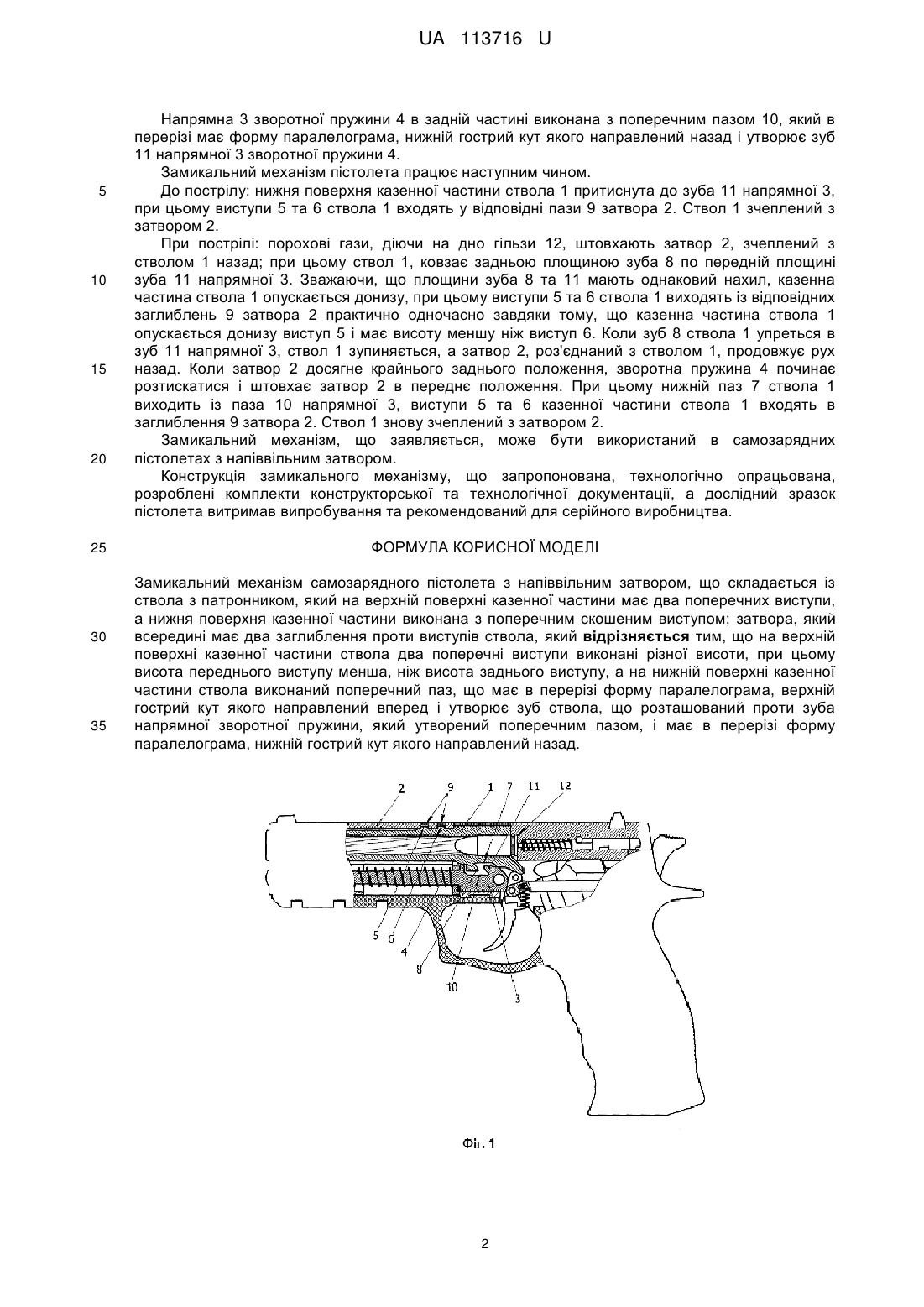

Реферат: Замикальний механізм самозарядного пістолета з напіввільним затвором, що складається із ствола з патронником, який на верхній поверхні казенної частини має два поперечних виступи, нижня поверхня казенної частини виконана з поперечним скошеним виступом; затвора, який всередині має два заглиблення проти виступів ствола. На верхній поверхні казенної частини ствола два поперечні виступи виконані різної висоти. Висота переднього виступу менша, ніж висота заднього виступу, а на нижній поверхні казенної частини ствола виконаний поперечний паз, що має в перерізі форму паралелограма. Верхній гострий кут якого направлений вперед і утворює зуб ствола, що розташований проти зуба напрямної зворотної пружини, який утворений поперечним пазом, і має в перерізі форму паралелограма, нижній гострий кут якого направлений назад. UA 113716 U (54) ЗАМИКАЛЬНИЙ МЕХАНІЗМ САМОЗАРЯДНОГО ПІСТОЛЕТА З НАПІВВІЛЬНИМ ЗАТВОРОМ UA 113716 U UA 113716 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується вогнепальної зброї, а саме до пістолетів, призначених для прицільної стрільби на невеликі відстані (до 50 м). Вітчизняних виробів, найбільш близьких за технічною суттю до запропонованої корисної моделі, не виявлено. Відомий пістолет Glock 17 калібру 9 (Глок 17) калібру 9 мм Luger, Австрія, (Все пистолеты мира. Полный иллюстрированный справочник пистолетов и револьверов - М.: ЗАО Изд-во ЭКСМО, 1997). Пістолет самозарядний напівавтоматичний з напіввільним затвором ударникового типу. Замикання патронника забезпечується зчепленням ствола з затвором, коли верхній виступ в казенній частині ствола входить в вікно викидання стріляної гільзи. Відмикання ствола здійснюється після пострілу рухом затвора, з'єднаного з стволом, назад. Казенна частина ствола, ковзаючи своїм нижнім виступом по поверхні паза, виконаного в рамці, опускається донизу і впирається в задню стінку паза рамки. Одночасно передній виступ ствола виходить із зачеплення з вікном викидання стріляної гільзи. Ствол зупиняється, а затвор продовжує рухатись назад. Недоліком такої конструкції є технологічна складність виконання паза усередині рамки, а порушення розмірів паза може ускладнити перезаряджання пістолета. Найбільш близьким до корисної моделі, що запропонована, є замикальний механізм пістолета "CZ 75" калібру 9 мм Luger (інтернет-енциклопедія https://ru.wikipedia.org/wiki/CZ_75). Пістолет самозарядний напівавтоматичний з напіввільним затвором куркового типу. Замикання патронника забезпечується зчепленням двох виступів на верхній поверхні казенної частини ствола з відповідними заглибленнями всередині затвора. Відмикання ствола здійснюється після пострілу рухом затвора, з'єднаного з стволом, назад. Криволінійний паз нижньої поверхні казенної частини ствола, взаємодіючи з віссю затворної затримки, опускає казенну частину ствола донизу. Одночасно виступи на верхній поверхні казенної частини виходять із відповідних заглиблень усередині затвора. Ствол зупиняється, а затвор продовжує рухатись назад. Основним недоліком такої конструкції замикального механізму є складність виконання криволінійного паза ствола, що може призвести до несвоєчасного відмикання (замикання) ствола затвором. В основу корисної моделі поставлена задача створення замикального механізму пістолета спрощеної конструкції підвищеної надійності шляхом зміни конструкції. Поставлена задача вирішується тим, що замикальний механізм самозарядного пістолета з напіввільним затвором, що складається із ствола з патронником, який на верхній поверхні казенної частини має два поперечних виступи, а нижня поверхня казенної частини виконана з поперечним скошеним виступом; затвора, який всередині має два заглиблення проти виступів ствола, згідно з корисною моделлю, на верхній поверхні казенної частини ствола два поперечні виступи виконані різної висоти, при цьому висота переднього виступу менша, ніж висота заднього виступу, а на нижній поверхні казенної частини ствола виконаний поперечний паз, що має в перерізі форму паралелограма, верхній гострий кут якого направлений вперед і утворює зуб ствола, що розташований проти зуба напрямної зворотної пружини, який утворений поперечним пазом, і має в перерізі форму паралелограма, нижній гострий кут якого направлений назад. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що казенна частина ствола опускається донизу за рахунок взаємодії з пазом на задній частині напрямної зворотної пружини дозволяє вилучити складне заглиблення усередині рамки, що значно підвищує технологічність виготовлення рамки, а також виключає необхідність виконання складного паза в нижній частині ствола для взаємодії з віссю затворної затримки. Те, що виступи на верхній поверхні казенної частини ствола виконані різної висоти, а саме передній виступ нижче за задній, дозволяє при опусканні казенної частини ствола донизу одночасно вивести обидва виступи ствола із заглиблень затвора. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображено розріз замикального механізму, в стані зчеплення ствола з затвором, на фіг. 2 зображено розріз замикального механізму, в стані роз'єднання ствола з затвором. Замикальний механізм пістолета містить ствол 1 з патронником, затвор 2, напрямну 3 зворотної пружини 4. Ствол 1 на верхній поверхні казенної частини виконаний з двома поперечними прямокутними виступами 5 та 6 різної висоти, при цьому висота переднього виступу 5 менша, ніж висота заднього виступу 6. На нижній поверхні ствола 1 виконаний поперечний паз 7, який в перерізі має форму паралелограма, верхній гострий кут якого направлений вперед і утворює зуб 8 ствола 1. Затвор 2 має всередині в верхній частині два поперечних прямокутних заглиблення 9, що розташовані над виступами 5 та 6 ствола 1. 1 UA 113716 U 5 10 15 20 25 30 35 Напрямна 3 зворотної пружини 4 в задній частині виконана з поперечним пазом 10, який в перерізі має форму паралелограма, нижній гострий кут якого направлений назад і утворює зуб 11 напрямної 3 зворотної пружини 4. Замикальний механізм пістолета працює наступним чином. До пострілу: нижня поверхня казенної частини ствола 1 притиснута до зуба 11 напрямної 3, при цьому виступи 5 та 6 ствола 1 входять у відповідні пази 9 затвора 2. Ствол 1 зчеплений з затвором 2. При пострілі: порохові гази, діючи на дно гільзи 12, штовхають затвор 2, зчеплений з стволом 1 назад; при цьому ствол 1, ковзає задньою площиною зуба 8 по передній площині зуба 11 напрямної 3. Зважаючи, що площини зуба 8 та 11 мають однаковий нахил, казенна частина ствола 1 опускається донизу, при цьому виступи 5 та 6 ствола 1 виходять із відповідних заглиблень 9 затвора 2 практично одночасно завдяки тому, що казенна частина ствола 1 опускається донизу виступ 5 і має висоту меншу ніж виступ 6. Коли зуб 8 ствола 1 упреться в зуб 11 напрямної 3, ствол 1 зупиняється, а затвор 2, роз'єднаний з стволом 1, продовжує рух назад. Коли затвор 2 досягне крайнього заднього положення, зворотна пружина 4 починає розтискатися і штовхає затвор 2 в переднє положення. При цьому нижній паз 7 ствола 1 виходить із паза 10 напрямної 3, виступи 5 та 6 казенної частини ствола 1 входять в заглиблення 9 затвора 2. Ствол 1 знову зчеплений з затвором 2. Замикальний механізм, що заявляється, може бути використаний в самозарядних пістолетах з напіввільним затвором. Конструкція замикального механізму, що запропонована, технологічно опрацьована, розроблені комплекти конструкторської та технологічної документації, а дослідний зразок пістолета витримав випробування та рекомендований для серійного виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Замикальний механізм самозарядного пістолета з напіввільним затвором, що складається із ствола з патронником, який на верхній поверхні казенної частини має два поперечних виступи, а нижня поверхня казенної частини виконана з поперечним скошеним виступом; затвора, який всередині має два заглиблення проти виступів ствола, який відрізняється тим, що на верхній поверхні казенної частини ствола два поперечні виступи виконані різної висоти, при цьому висота переднього виступу менша, ніж висота заднього виступу, а на нижній поверхні казенної частини ствола виконаний поперечний паз, що має в перерізі форму паралелограма, верхній гострий кут якого направлений вперед і утворює зуб ствола, що розташований проти зуба напрямної зворотної пружини, який утворений поперечним пазом, і має в перерізі форму паралелограма, нижній гострий кут якого направлений назад. 2 UA 113716 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
