Спусковий механізм пістолета

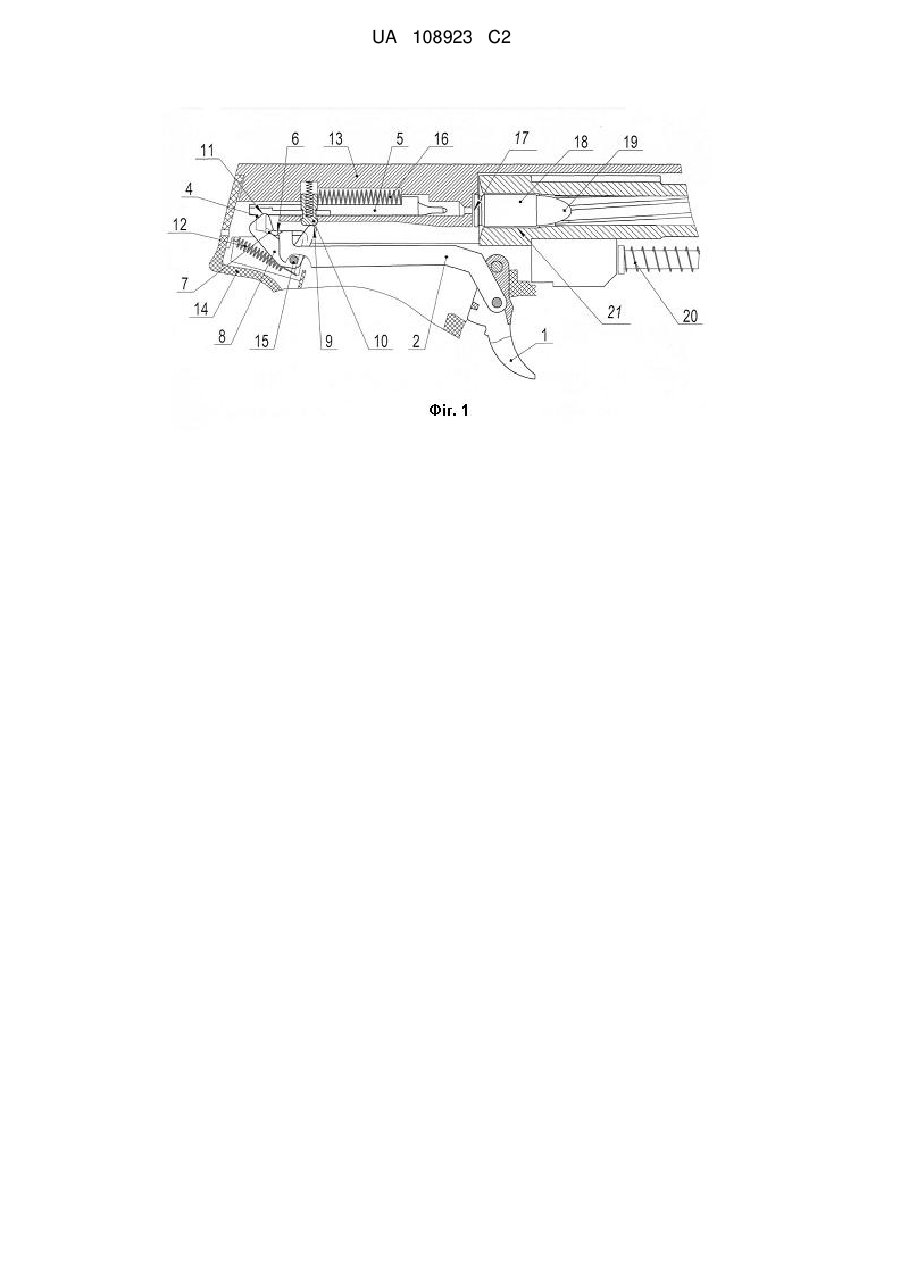

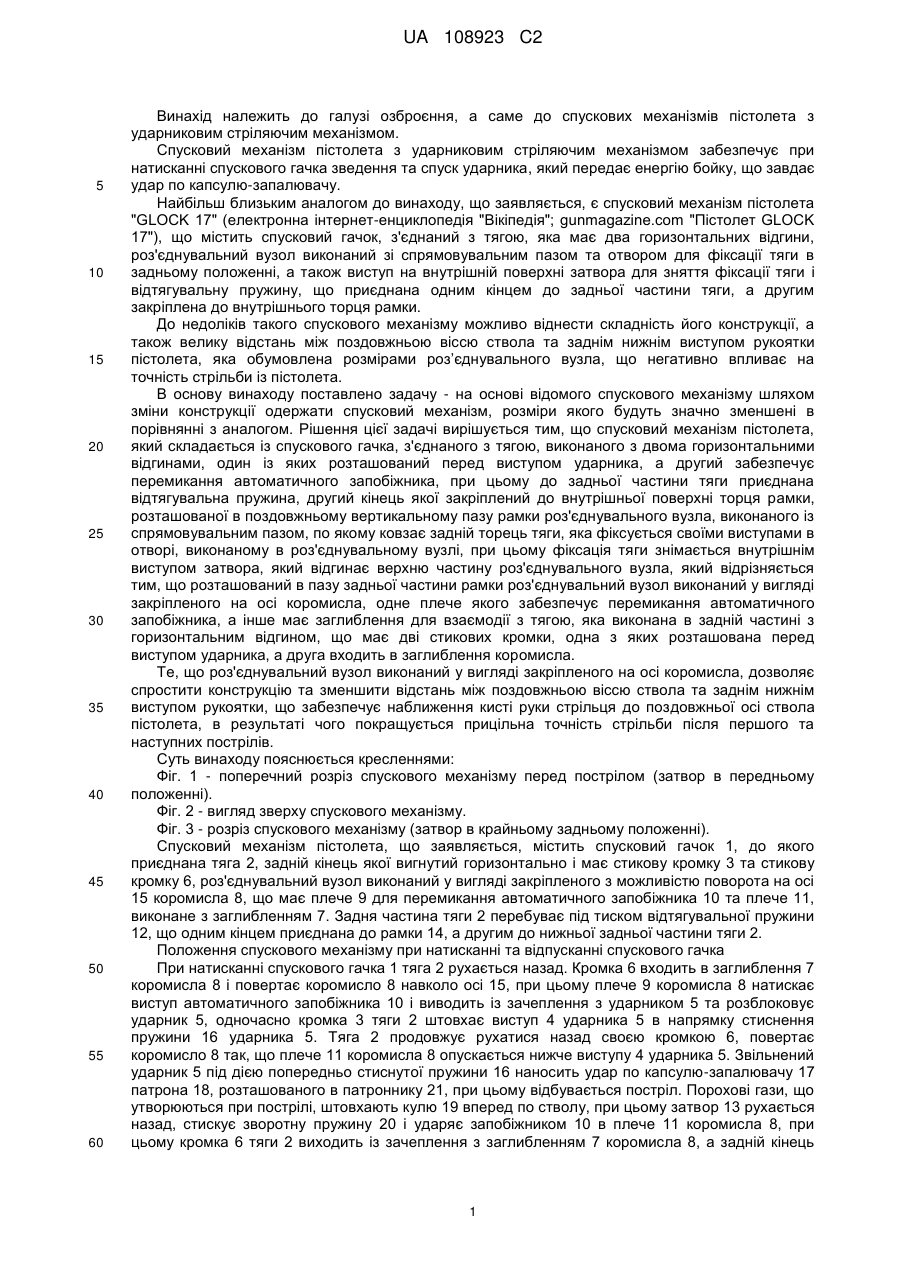

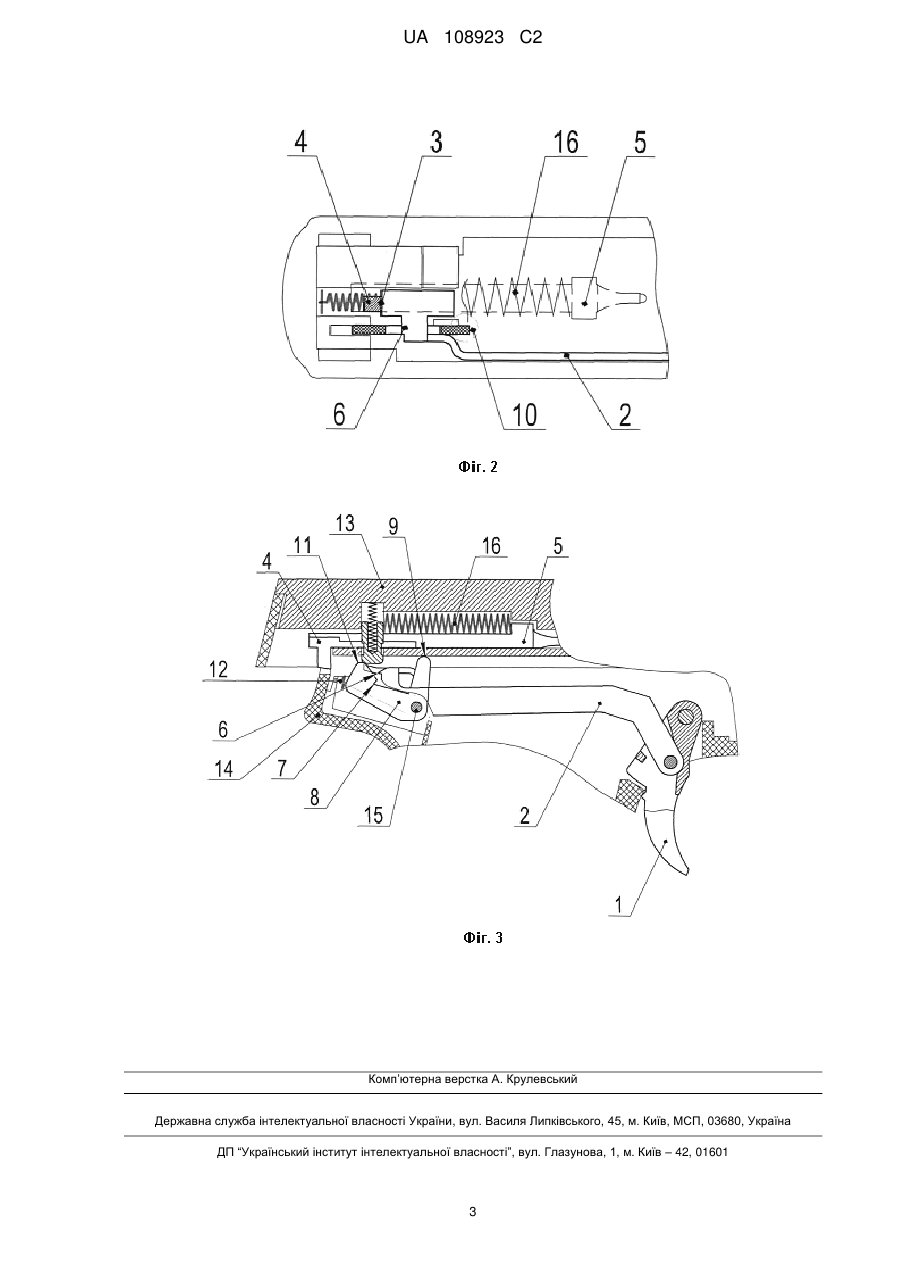

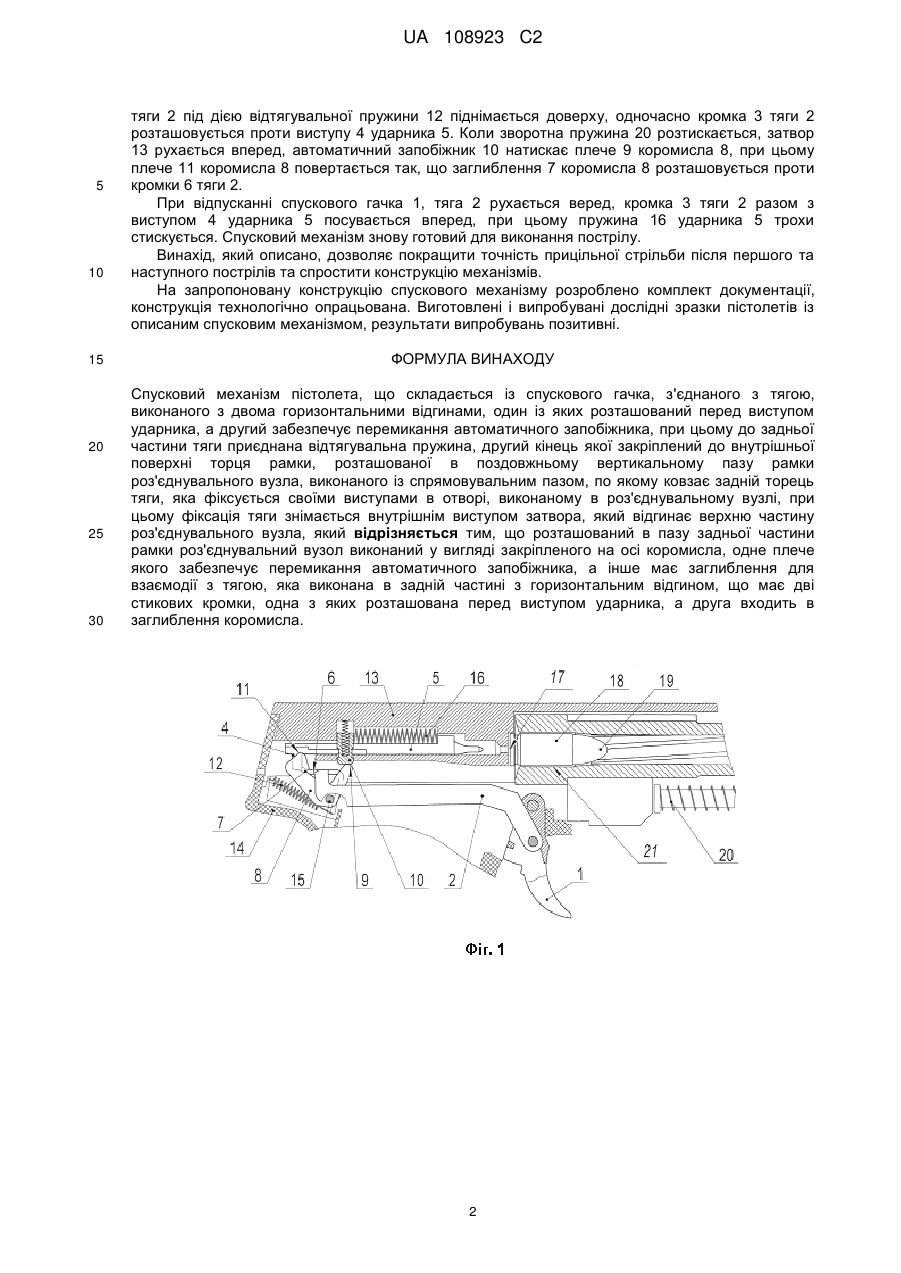

Реферат: Винахід належить до галузі озброєння, а саме до спускових механізмів пістолета з ударниковим стріляючим механізмом. Спусковий механізм пістолета складається із спускового гачка, з'єднаного з тягою, виконаного з двома горизонтальними відгинами, один із яких розташований перед виступом ударника, а другий забезпечує перемикання автоматичного запобіжника. До задньої частини тяги приєднана відтягувальна пружина, другий кінець якої закріплений до внутрішньої поверхні торця рамки, розташованої в поздовжньому вертикальному пазу рамки роз'єднувального вузла, виконаного із спрямовувальним пазом по якому ковзає задній торець тяги, яка фіксується своїми виступами в отворі, виконаному в роз'єднувальному вузлі. Фіксація тяги знімається внутрішнім виступом затвора, який відгинає верхню частину роз'єднувального вузла. Розташований в пазу задньої частини рамки роз'єднувальний вузол виконаний у вигляді закріпленого на осі коромисла, одне плече якого забезпечує перемикання автоматичного запобіжника, а інше має заглиблення для взаємодії з тягою, яка виконана в задній частині з горизонтальним відгином, що має дві стикових кромки, одна з яких розташована перед виступом ударника, а друга входить в заглиблення коромисла. Винахід дозволяє покращити точність прицільної стрільби після першого та наступного пострілів та спростити конструкцію механізмів. UA 108923 C2 (12) UA 108923 C2 UA 108923 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі озброєння, а саме до спускових механізмів пістолета з ударниковим стріляючим механізмом. Спусковий механізм пістолета з ударниковим стріляючим механізмом забезпечує при натисканні спускового гачка зведення та спуск ударника, який передає енергію бойку, що завдає удар по капсулю-запалювачу. Найбільш близьким аналогом до винаходу, що заявляється, є спусковий механізм пістолета "GLOCK 17" (електронна інтернет-енциклопедія "Вікіпедія"; gunmagazine.com "Пістолет GLOCK 17"), що містить спусковий гачок, з'єднаний з тягою, яка має два горизонтальних відгини, роз'єднувальний вузол виконаний зі спрямовувальним пазом та отвором для фіксації тяги в задньому положенні, а також виступ на внутрішній поверхні затвора для зняття фіксації тяги і відтягувальну пружину, що приєднана одним кінцем до задньої частини тяги, а другим закріплена до внутрішнього торця рамки. До недоліків такого спускового механізму можливо віднести складність його конструкції, а також велику відстань між поздовжньою віссю ствола та заднім нижнім виступом рукоятки пістолета, яка обумовлена розмірами роз’єднувального вузла, що негативно впливає на точність стрільби із пістолета. В основу винаходу поставлено задачу - на основі відомого спускового механізму шляхом зміни конструкції одержати спусковий механізм, розміри якого будуть значно зменшені в порівнянні з аналогом. Рішення цієї задачі вирішується тим, що спусковий механізм пістолета, який складається із спускового гачка, з'єднаного з тягою, виконаного з двома горизонтальними відгинами, один із яких розташований перед виступом ударника, а другий забезпечує перемикання автоматичного запобіжника, при цьому до задньої частини тяги приєднана відтягувальна пружина, другий кінець якої закріплений до внутрішньої поверхні торця рамки, розташованої в поздовжньому вертикальному пазу рамки роз'єднувального вузла, виконаного із спрямовувальним пазом, по якому ковзає задній торець тяги, яка фіксується своїми виступами в отворі, виконаному в роз'єднувальному вузлі, при цьому фіксація тяги знімається внутрішнім виступом затвора, який відгинає верхню частину роз'єднувального вузла, який відрізняється тим, що розташований в пазу задньої частини рамки роз'єднувальний вузол виконаний у вигляді закріпленого на осі коромисла, одне плече якого забезпечує перемикання автоматичного запобіжника, а інше має заглиблення для взаємодії з тягою, яка виконана в задній частині з горизонтальним відгином, що має дві стикових кромки, одна з яких розташована перед виступом ударника, а друга входить в заглиблення коромисла. Те, що роз'єднувальний вузол виконаний у вигляді закріпленого на осі коромисла, дозволяє спростити конструкцію та зменшити відстань між поздовжньою віссю ствола та заднім нижнім виступом рукоятки, що забезпечує наближення кисті руки стрільця до поздовжньої осі ствола пістолета, в результаті чого покращується прицільна точність стрільби після першого та наступних пострілів. Суть винаходу пояснюється кресленнями: Фіг. 1 - поперечний розріз спускового механізму перед пострілом (затвор в передньому положенні). Фіг. 2 - вигляд зверху спускового механізму. Фіг. 3 - розріз спускового механізму (затвор в крайньому задньому положенні). Спусковий механізм пістолета, що заявляється, містить спусковий гачок 1, до якого приєднана тяга 2, задній кінець якої вигнутий горизонтально і має стикову кромку 3 та стикову кромку 6, роз'єднувальний вузол виконаний у вигляді закріпленого з можливістю поворота на осі 15 коромисла 8, що має плече 9 для перемикання автоматичного запобіжника 10 та плече 11, виконане з заглибленням 7. Задня частина тяги 2 перебуває під тиском відтягувальної пружини 12, що одним кінцем приєднана до рамки 14, а другим до нижньої задньої частини тяги 2. Положення спускового механізму при натисканні та відпусканні спускового гачка При натисканні спускового гачка 1 тяга 2 рухається назад. Кромка 6 входить в заглиблення 7 коромисла 8 і повертає коромисло 8 навколо осі 15, при цьому плече 9 коромисла 8 натискає виступ автоматичного запобіжника 10 і виводить із зачеплення з ударником 5 та розблоковує ударник 5, одночасно кромка 3 тяги 2 штовхає виступ 4 ударника 5 в напрямку стиснення пружини 16 ударника 5. Тяга 2 продовжує рухатися назад своєю кромкою 6, повертає коромисло 8 так, що плече 11 коромисла 8 опускається нижче виступу 4 ударника 5. Звільнений ударник 5 під дією попередньо стиснутої пружини 16 наносить удар по капсулю-запалювачу 17 патрона 18, розташованого в патроннику 21, при цьому відбувається постріл. Порохові гази, що утворюються при пострілі, штовхають кулю 19 вперед по стволу, при цьому затвор 13 рухається назад, стискує зворотну пружину 20 і ударяє запобіжником 10 в плече 11 коромисла 8, при цьому кромка 6 тяги 2 виходить із зачеплення з заглибленням 7 коромисла 8, а задній кінець 1 UA 108923 C2 5 10 15 20 25 30 тяги 2 під дією відтягувальної пружини 12 піднімається доверху, одночасно кромка 3 тяги 2 розташовується проти виступу 4 ударника 5. Коли зворотна пружина 20 розтискається, затвор 13 рухається вперед, автоматичний запобіжник 10 натискає плече 9 коромисла 8, при цьому плече 11 коромисла 8 повертається так, що заглиблення 7 коромисла 8 розташовується проти кромки 6 тяги 2. При відпусканні спускового гачка 1, тяга 2 рухається веред, кромка 3 тяги 2 разом з виступом 4 ударника 5 посувається вперед, при цьому пружина 16 ударника 5 трохи стискується. Спусковий механізм знову готовий для виконання пострілу. Винахід, який описано, дозволяє покращити точність прицільної стрільби після першого та наступного пострілів та спростити конструкцію механізмів. На запропоновану конструкцію спускового механізму розроблено комплект документації, конструкція технологічно опрацьована. Виготовлені і випробувані дослідні зразки пістолетів із описаним спусковим механізмом, результати випробувань позитивні. ФОРМУЛА ВИНАХОДУ Спусковий механізм пістолета, що складається із спускового гачка, з'єднаного з тягою, виконаного з двома горизонтальними відгинами, один із яких розташований перед виступом ударника, а другий забезпечує перемикання автоматичного запобіжника, при цьому до задньої частини тяги приєднана відтягувальна пружина, другий кінець якої закріплений до внутрішньої поверхні торця рамки, розташованої в поздовжньому вертикальному пазу рамки роз'єднувального вузла, виконаного із спрямовувальним пазом, по якому ковзає задній торець тяги, яка фіксується своїми виступами в отворі, виконаному в роз'єднувальному вузлі, при цьому фіксація тяги знімається внутрішнім виступом затвора, який відгинає верхню частину роз'єднувального вузла, який відрізняється тим, що розташований в пазу задньої частини рамки роз'єднувальний вузол виконаний у вигляді закріпленого на осі коромисла, одне плече якого забезпечує перемикання автоматичного запобіжника, а інше має заглиблення для взаємодії з тягою, яка виконана в задній частині з горизонтальним відгином, що має дві стикових кромки, одна з яких розташована перед виступом ударника, а друга входить в заглиблення коромисла. 2 UA 108923 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
