Коренерізка карпенка

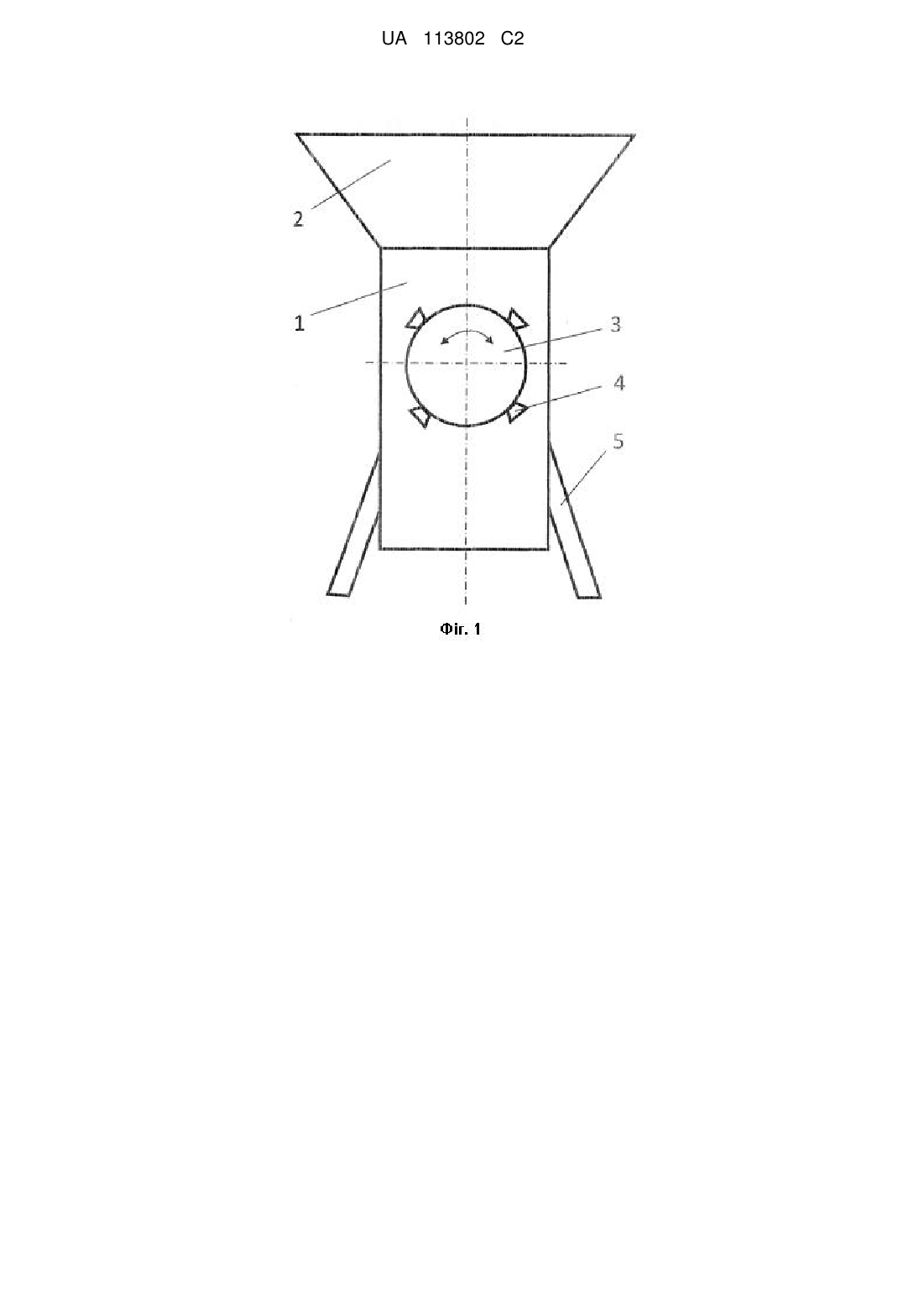

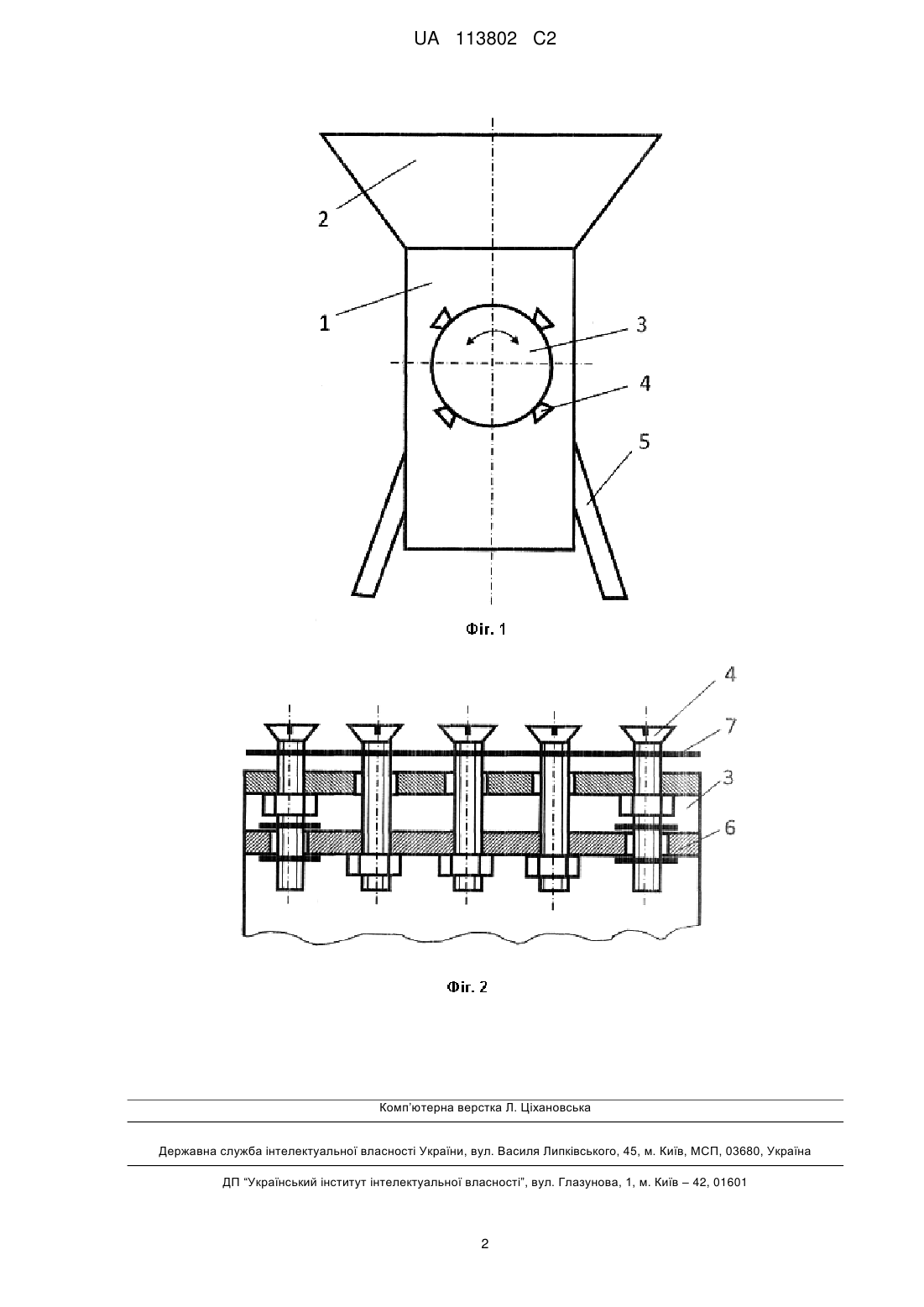

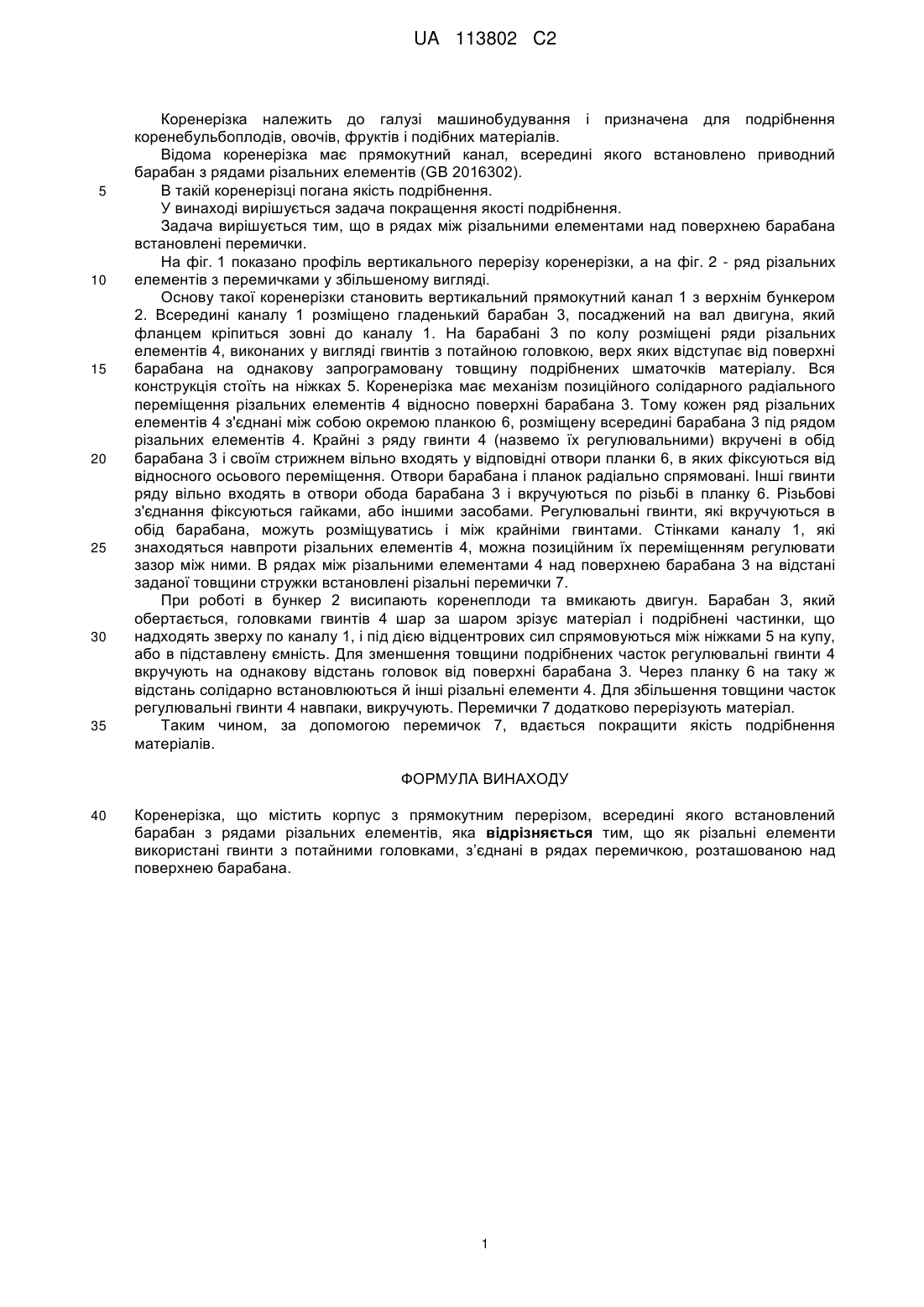

Реферат: Коренерізка належить до галузі машинобудування і призначена для подрібнення коренебульбоплодів, овочів, фруктів і подібних матеріалів. Коренерізка з прямокутним каналом, всередині якого встановлено барабан з рядами різальних елементів, згідно з винаходом, в рядах між різальними елементами над поверхнею барабана встановлені перемички. Таким чином, за допомогою перемичок вдається покращити якість подрібнення матеріалів. UA 113802 C2 (12) UA 113802 C2 UA 113802 C2 5 10 15 20 25 30 35 Коренерізка належить до галузі машинобудування і призначена для подрібнення коренебульбоплодів, овочів, фруктів і подібних матеріалів. Відома коренерізка має прямокутний канал, всередині якого встановлено приводний барабан з рядами різальних елементів (GB 2016302). В такій коренерізці погана якість подрібнення. У винаході вирішується задача покращення якості подрібнення. Задача вирішується тим, що в рядах між різальними елементами над поверхнею барабана встановлені перемички. На фіг. 1 показано профіль вертикального перерізу коренерізки, а на фіг. 2 - ряд різальних елементів з перемичками у збільшеному вигляді. Основу такої коренерізки становить вертикальний прямокутний канал 1 з верхнім бункером 2. Всередині каналу 1 розміщено гладенький барабан 3, посаджений на вал двигуна, який фланцем кріпиться зовні до каналу 1. На барабані 3 по колу розміщені ряди різальних елементів 4, виконаних у вигляді гвинтів з потайною головкою, верх яких відступає від поверхні барабана на однакову запрограмовану товщину подрібнених шматочків матеріалу. Вся конструкція стоїть на ніжках 5. Коренерізка має механізм позиційного солідарного радіального переміщення різальних елементів 4 відносно поверхні барабана 3. Тому кожен ряд різальних елементів 4 з'єднані між собою окремою планкою 6, розміщену всередині барабана 3 під рядом різальних елементів 4. Крайні з ряду гвинти 4 (назвемо їх регулювальними) вкручені в обід барабана 3 і своїм стрижнем вільно входять у відповідні отвори планки 6, в яких фіксуються від відносного осьового переміщення. Отвори барабана і планок радіально спрямовані. Інші гвинти ряду вільно входять в отвори обода барабана 3 і вкручуються по різьбі в планку 6. Різьбові з'єднання фіксуються гайками, або іншими засобами. Регулювальні гвинти, які вкручуються в обід барабана, можуть розміщуватись і між крайніми гвинтами. Стінками каналу 1, які знаходяться навпроти різальних елементів 4, можна позиційним їх переміщенням регулювати зазор між ними. В рядах між різальними елементами 4 над поверхнею барабана 3 на відстані заданої товщини стружки встановлені різальні перемички 7. При роботі в бункер 2 висипають коренеплоди та вмикають двигун. Барабан 3, який обертається, головками гвинтів 4 шар за шаром зрізує матеріал і подрібнені частинки, що надходять зверху по каналу 1, і під дією відцентрових сил спрямовуються між ніжками 5 на купу, або в підставлену ємність. Для зменшення товщини подрібнених часток регулювальні гвинти 4 вкручують на однакову відстань головок від поверхні барабана 3. Через планку 6 на таку ж відстань солідарно встановлюються й інші різальні елементи 4. Для збільшення товщини часток регулювальні гвинти 4 навпаки, викручують. Перемички 7 додатково перерізують матеріал. Таким чином, за допомогою перемичок 7, вдається покращити якість подрібнення матеріалів. ФОРМУЛА ВИНАХОДУ 40 Коренерізка, що містить корпус з прямокутним перерізом, всередині якого встановлений барабан з рядами різальних елементів, яка відрізняється тим, що як різальні елементи використані гвинти з потайними головками, з’єднані в рядах перемичкою, розташованою над поверхнею барабана. 1 UA 113802 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
