Конструкція планки

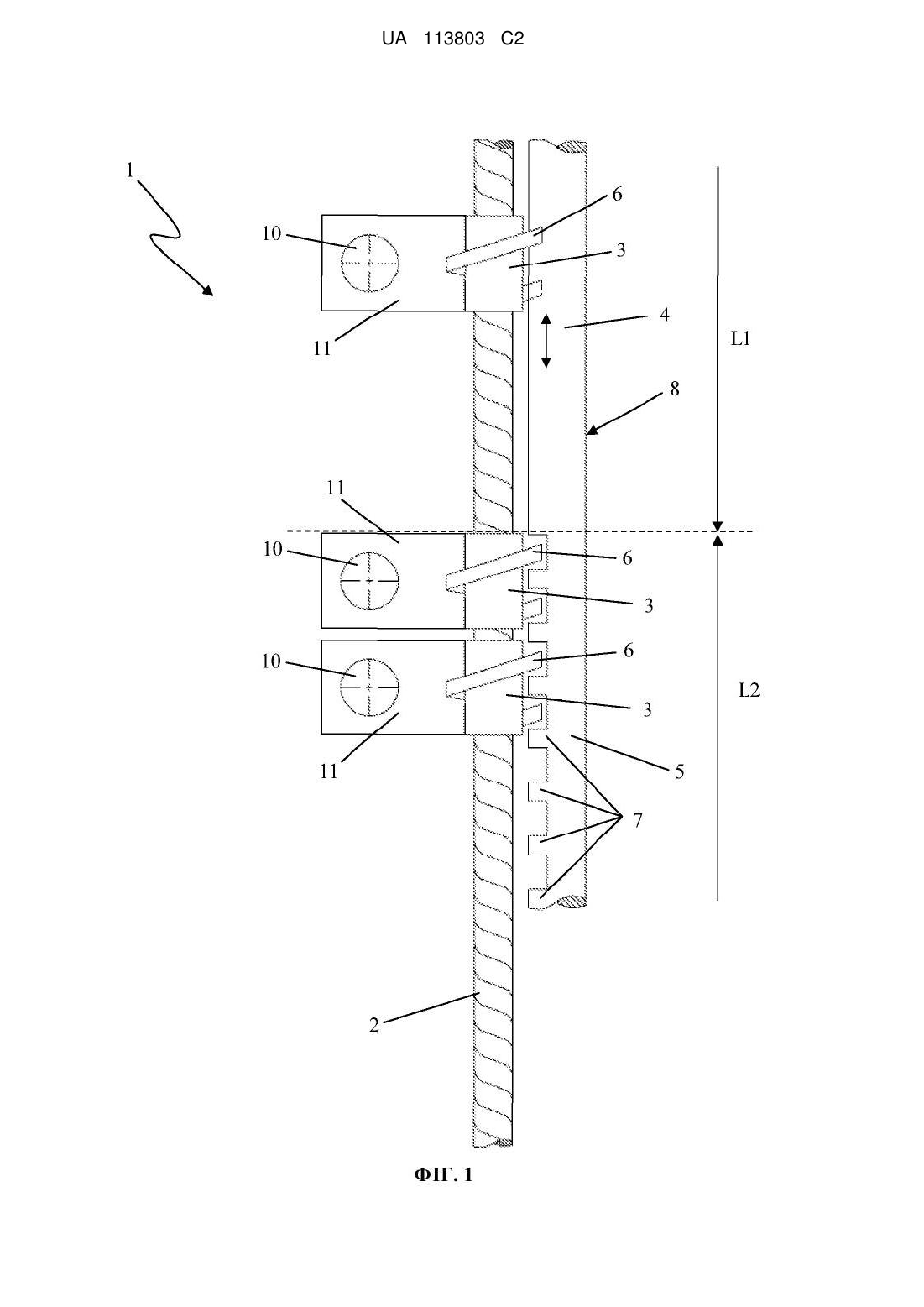

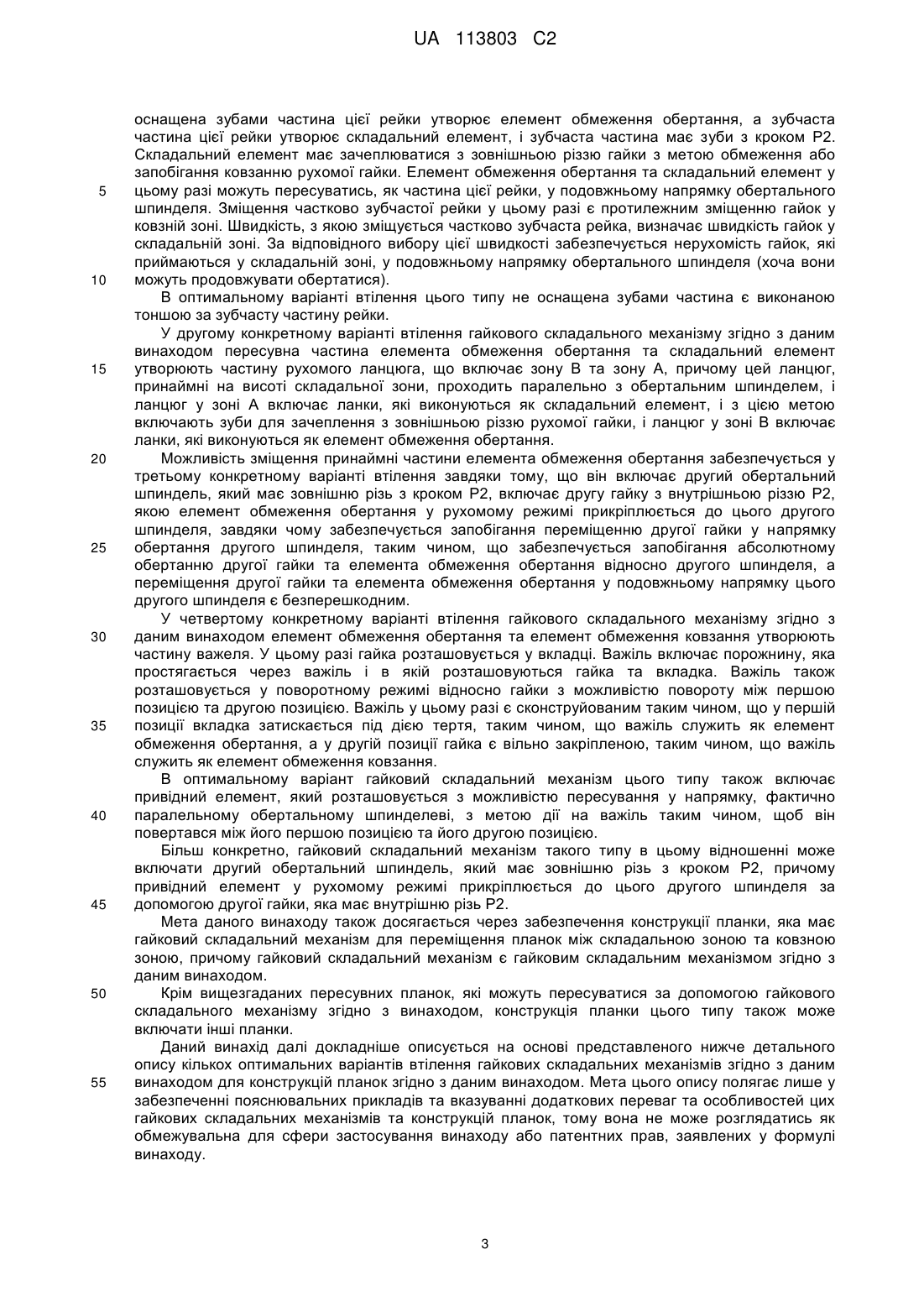

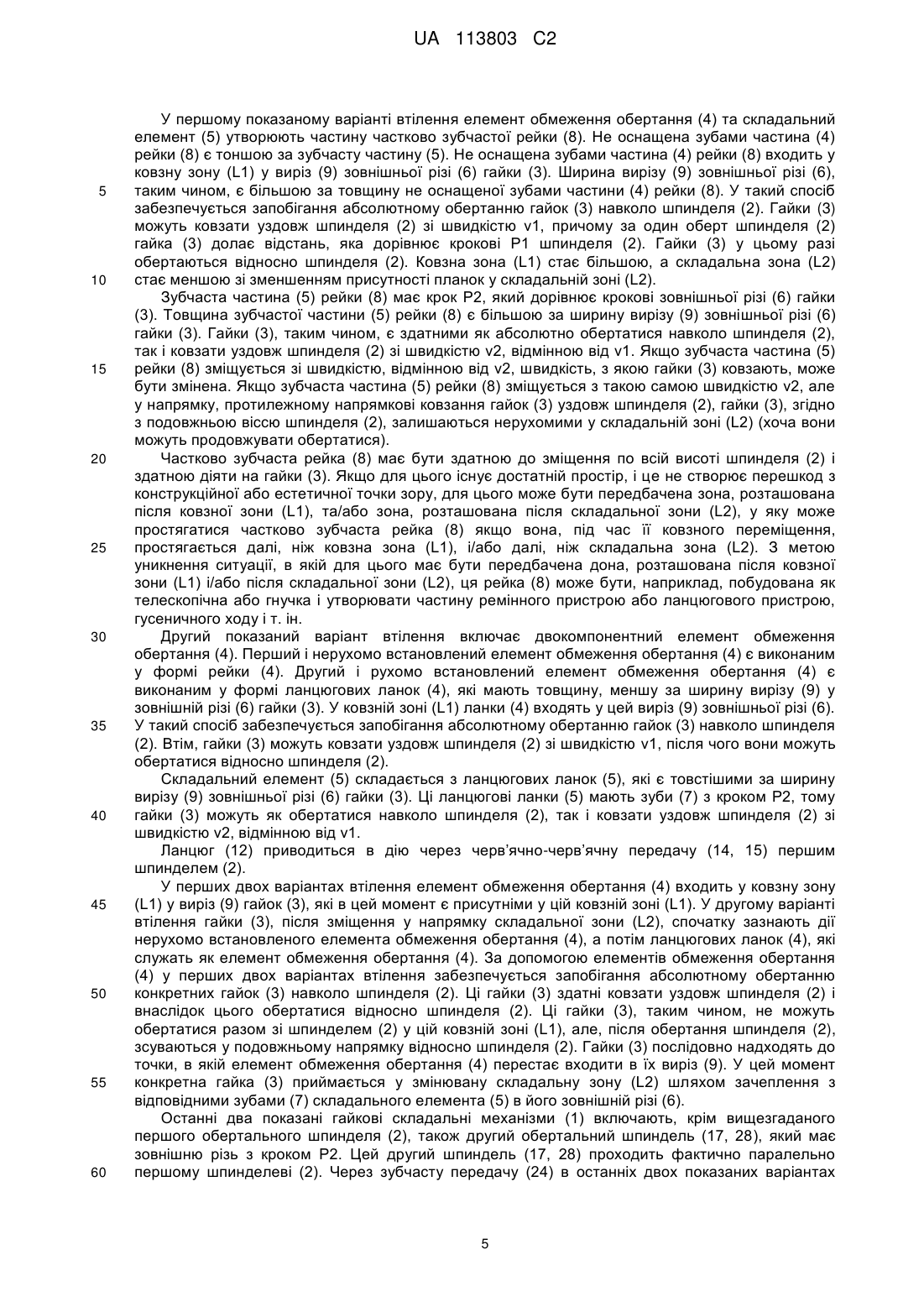

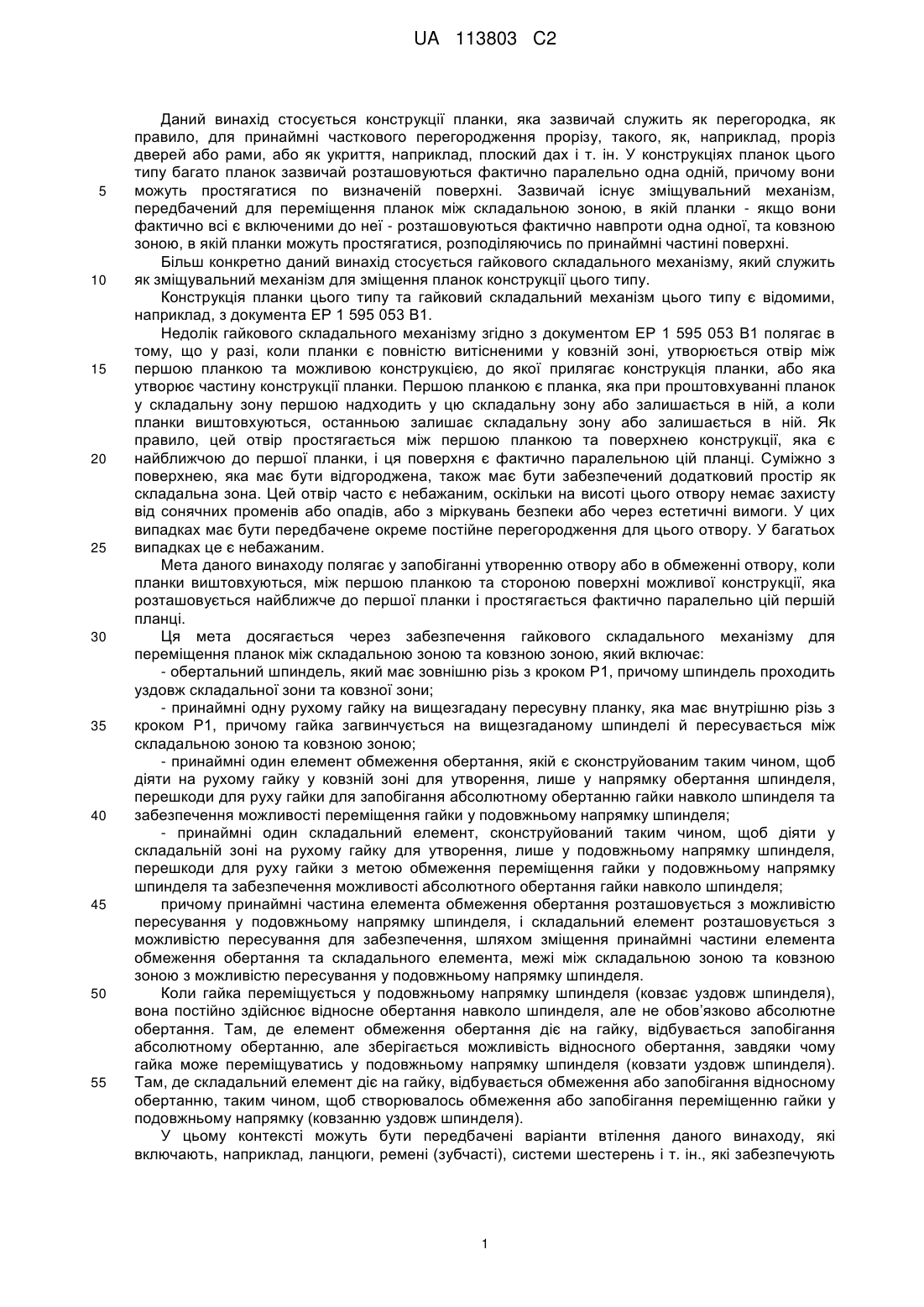

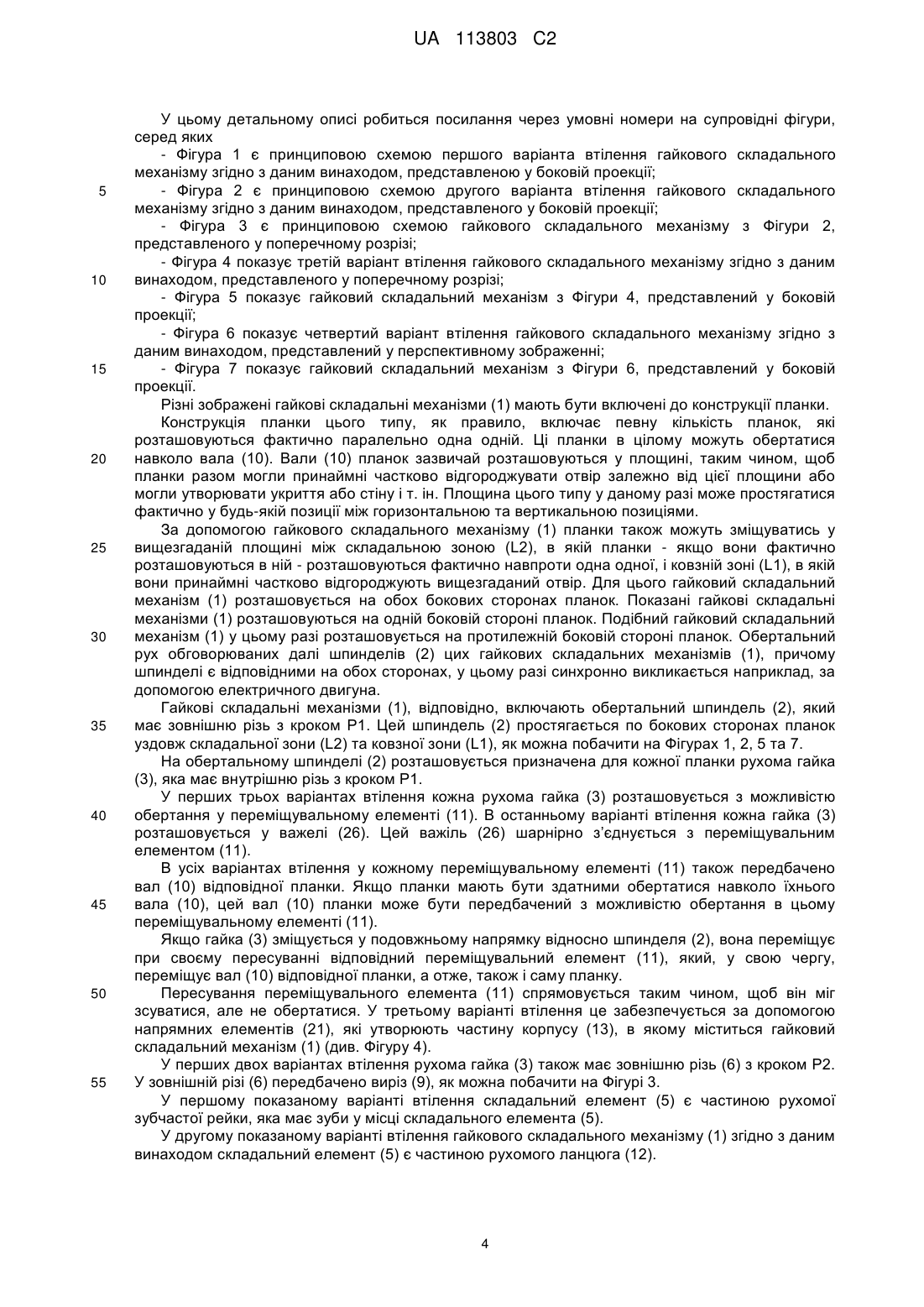

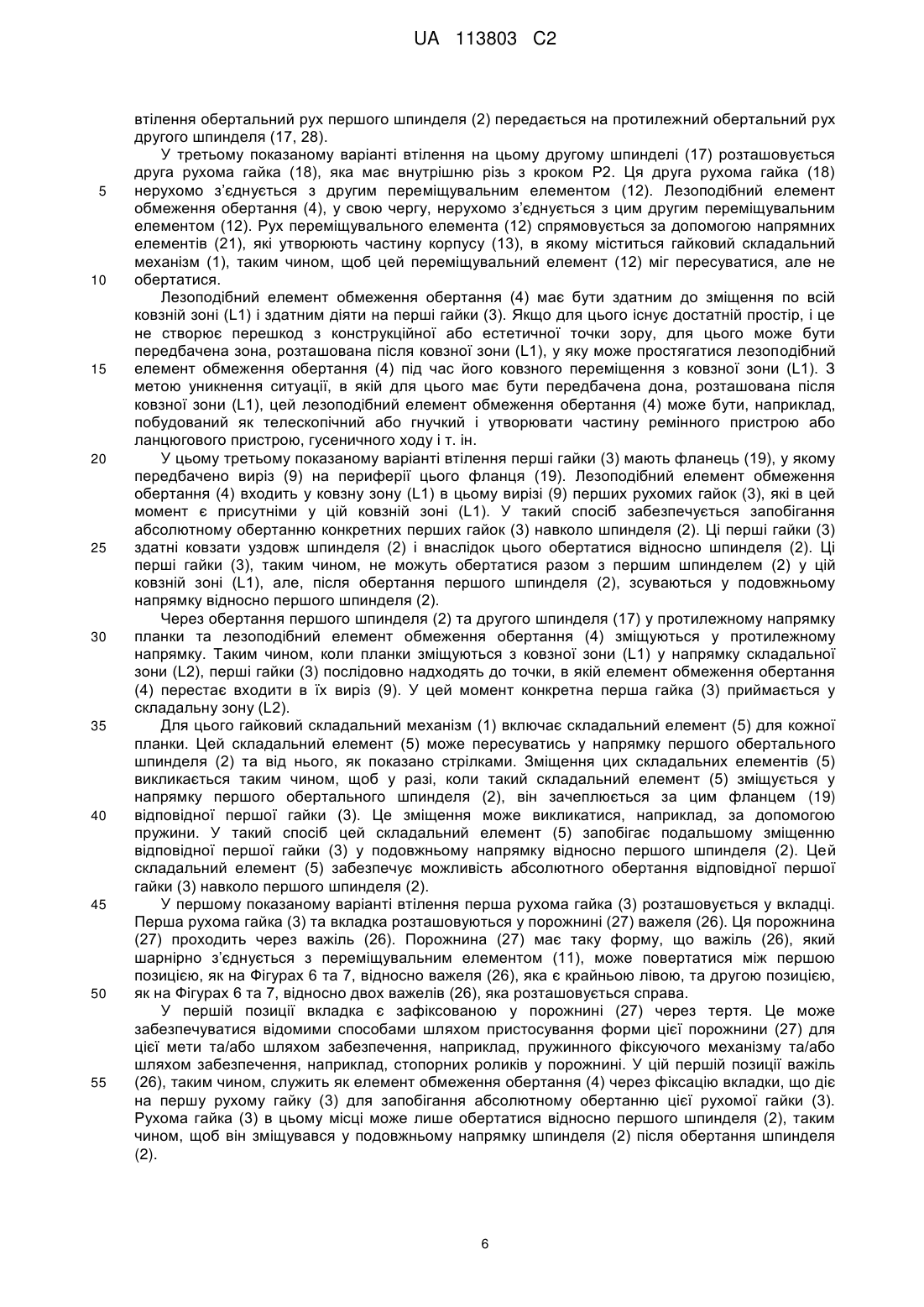

Реферат: Даний винахід стосується гайкового складального механізму (1) для переміщення планок між складальною зоною (L2) та ковзною зоною (L1), який включає шпиндель (2), на якому гайка (3) пересувається між складальною зоною (L2) та ковзною зоною (L1), елемент обмеження обертання (4) для утворення у ковзній зоні (L1), у напрямку обертання шпинделя (2), перешкоди для руху гайки (3), та складальний елемент (5) для утворення у складальній зоні (L2), у подовжньому напрямку шпинделя (2), перешкоди для руху гайки (3), причому, завдяки зміщенню принаймні частини елемента обмеження обертання (4) та складального елемента (5), забезпечується межа між складальною зоною (L2) та ковзною зоною (L1) з можливістю пересування у подовжньому напрямку шпинделя (2). UA 113803 C2 (12) UA 113803 C2 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується конструкції планки, яка зазвичай служить як перегородка, як правило, для принаймні часткового перегородження прорізу, такого, як, наприклад, проріз дверей або рами, або як укриття, наприклад, плоский дах і т. ін. У конструкціях планок цього типу багато планок зазвичай розташовуються фактично паралельно одна одній, причому вони можуть простягатися по визначеній поверхні. Зазвичай існує зміщувальний механізм, передбачений для переміщення планок між складальною зоною, в якій планки - якщо вони фактично всі є включеними до неї - розташовуються фактично навпроти одна одної, та ковзною зоною, в якій планки можуть простягатися, розподіляючись по принаймні частині поверхні. Більш конкретно даний винахід стосується гайкового складального механізму, який служить як зміщувальний механізм для зміщення планок конструкції цього типу. Конструкція планки цього типу та гайковий складальний механізм цього типу є відомими, наприклад, з документа EP 1 595 053 B1. Недолік гайкового складального механізму згідно з документом EP 1 595 053 B1 полягає в тому, що у разі, коли планки є повністю витісненими у ковзній зоні, утворюється отвір між першою планкою та можливою конструкцією, до якої прилягає конструкція планки, або яка утворює частину конструкції планки. Першою планкою є планка, яка при проштовхуванні планок у складальну зону першою надходить у цю складальну зону або залишається в ній, а коли планки виштовхуються, останньою залишає складальну зону або залишається в ній. Як правило, цей отвір простягається між першою планкою та поверхнею конструкції, яка є найближчою до першої планки, і ця поверхня є фактично паралельною цій планці. Суміжно з поверхнею, яка має бути відгороджена, також має бути забезпечений додатковий простір як складальна зона. Цей отвір часто є небажаним, оскільки на висоті цього отвору немає захисту від сонячних променів або опадів, або з міркувань безпеки або через естетичні вимоги. У цих випадках має бути передбачене окреме постійне перегородження для цього отвору. У багатьох випадках це є небажаним. Мета даного винаходу полягає у запобіганні утворенню отвору або в обмеженні отвору, коли планки виштовхуються, між першою планкою та стороною поверхні можливої конструкції, яка розташовується найближче до першої планки і простягається фактично паралельно цій першій планці. Ця мета досягається через забезпечення гайкового складального механізму для переміщення планок між складальною зоною та ковзною зоною, який включає: - обертальний шпиндель, який має зовнішню різь з кроком P1, причому шпиндель проходить уздовж складальної зони та ковзної зони; - принаймні одну рухому гайку на вищезгадану пересувну планку, яка має внутрішню різь з кроком P1, причому гайка загвинчується на вищезгаданому шпинделі й пересувається між складальною зоною та ковзною зоною; - принаймні один елемент обмеження обертання, якій є сконструйованим таким чином, щоб діяти на рухому гайку у ковзній зоні для утворення, лише у напрямку обертання шпинделя, перешкоди для руху гайки для запобігання абсолютному обертанню гайки навколо шпинделя та забезпечення можливості переміщення гайки у подовжньому напрямку шпинделя; - принаймні один складальний елемент, сконструйований таким чином, щоб діяти у складальній зоні на рухому гайку для утворення, лише у подовжньому напрямку шпинделя, перешкоди для руху гайки з метою обмеження переміщення гайки у подовжньому напрямку шпинделя та забезпечення можливості абсолютного обертання гайки навколо шпинделя; причому принаймні частина елемента обмеження обертання розташовується з можливістю пересування у подовжньому напрямку шпинделя, і складальний елемент розташовується з можливістю пересування для забезпечення, шляхом зміщення принаймні частини елемента обмеження обертання та складального елемента, межі між складальною зоною та ковзною зоною з можливістю пересування у подовжньому напрямку шпинделя. Коли гайка переміщується у подовжньому напрямку шпинделя (ковзає уздовж шпинделя), вона постійно здійснює відносне обертання навколо шпинделя, але не обов’язково абсолютне обертання. Там, де елемент обмеження обертання діє на гайку, відбувається запобігання абсолютному обертанню, але зберігається можливість відносного обертання, завдяки чому гайка може переміщуватись у подовжньому напрямку шпинделя (ковзати уздовж шпинделя). Там, де складальний елемент діє на гайку, відбувається обмеження або запобігання відносному обертанню, таким чином, щоб створювалось обмеження або запобігання переміщенню гайки у подовжньому напрямку (ковзанню уздовж шпинделя). У цьому контексті можуть бути передбачені варіанти втілення даного винаходу, які включають, наприклад, ланцюги, ремені (зубчасті), системи шестерень і т. ін., які забезпечують 1 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 60 зміщення принаймні частина елемента обмеження обертання. Як стане далі очевидним, можливими є й інші засоби зміщення. У цьому контексті можуть бути передбачені варіанти втілення даного винаходу, які мають, наприклад, ланцюги, ремені (зубчасті), системи шестерень і т. ін., які гарантують зміщення складального елемента. Як стане далі очевидним, можливими є й інші засоби зміщення. Так само, як в існуючому рівні техніки, кожна рухома планка конструкції планки може бути легко прикріплена до рухомої гайки цього типу і є сконструйованою таким чином, щоб пересуватися (з можливим обертанням) разом з цією гайкою. Таким чином, планки можуть пересуватись окремо одна від одної, і кожна з них може прийматись у складальну зону або вийматися з неї в інший момент. У разі застосування гайкового складального механізму згідно з винаходом межа між складальною зоною та ковзною зоною просувається вперед залежно від кількості планок, які надходять до складальної зони. Планки, присутні у складальній зоні, разом відмежовують простір, який займає складальна зона. Таким чином, ковзна зона та складальна зона мають регульовану довжину там, де, згідно з існуючим рівнем техніки, вони мали фіксовану довжину. У варіанті втілення гайкового складального механізму згідно з даним винаходом, якому віддається особлива перевага, передбачено складальний елемент для запобігання переміщенню гайки у подовжньому напрямку шпинделя. У варіанті втілення цього типу гайка вже не зміщується у складальну зону, а зупиняється в її потрібній позиції. Кінцевий проміжок у складальній зоні між планками конструкції планки, які було зміщено таким гайковим складальним механізмом, визначався згідно з існуючим рівнем техніки кроком зовнішньої різі гайки, який був необхідним для забезпечення можливості зміщення гайки у складальній зоні. Оскільки гайка в цьому варіанті втілення згідно з винаходом вже не зміщується у складальну зону, в цьому обмеженні немає потреби, щоб планки конструкції планки, які зміщуються таким гайковим складальним механізмом, могли бути розташовані (встановлені) у складальній зоні у потрібній позиції, таким чином, щоб отвір між першою планкою та стороною поверхні конструкції, яка є найближчою до першої планки, був чітко визначеною незмінною відстанню. Планки, які є присутніми у складальній зоні, разом відмежовують простір, який займає складальна зона. У варіантах втілення, у яких складальний елемент не запобігає, але обмежує ковзання рухомої гайки уздовж шпинделя, існує можливість гарантування, через переміщення, яке здійснюється складальним елементом, щоб отвір, утворений при виштовхуванні планок, між першою планкою та стороною поверхні можливої суміжної конструкції, яка розташовується найближче до першої планки і простягається фактично паралельно першій планці, був обмеженим порівняно з подібними отворами згідно з існуючим рівнем техніки. Елемент обмеження обертання гайкового складального механізму згідно з даним винаходом може бути реалізований таким чином, щоб при зміщенні принаймні частини елемента обмеження обертання у напрямку складальної зони він діяв на рухому гайку. У варіанті втілення цього типу межа між складальною зоною та ковзною зоною визначається позицією елемента обмеження обертання та відносною швидкістю, з якою переміщується його рухома частина. Більш конкретно, повний елемент обмеження обертання може бути передбачений з можливістю пересування у подовжньому напрямку шпинделя. Крім того, рухома гайка може включати, зокрема, виріз на її периферії або зовнішній різі, і елемент обмеження обертання у цьому разі сконструйовано для входження у цей виріз для запобігання обертанню рухомої гайки. В альтернативному варіанті рухома гайка також може мати на її периферії виступ, наприклад, якщо елемент обмеження обертання включає порожнину, з якою може зачеплюватися цей виступ для запобігання обертанню рухомої гайки. У конкретному варіанті втілення складальний елемент може бути передбачений з можливістю пересування у подовжньому напрямку шпинделя. У конкретному гайковому складальному механізмі згідно з даним винаходом рухома гайка включає фланець, і складальний елемент передбачено для зачеплення за цим фланцем для запобігання ковзанню рухомої гайки. У конкретному альтернативному варіанті втілення гайкового складального механізму згідно з даним винаходом гайка має зовнішню різь з кроком P2, і складальний елемент має зачеплюватися з зовнішньою різзю гайки. У конкретному гайковому складальному механізмі, який має такі гайки з зовнішньою різзю, складальний елемент включає зуби з кроком P2, який дорівнює крокові P2 зовнішньої різі гайки. Ще точніше, у першому конкретному варіанті втілення елемент обмеження обертання та складальний елемент у даному разі утворюють частину однієї пересувної рейки, причому не 2 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 оснащена зубами частина цієї рейки утворює елемент обмеження обертання, а зубчаста частина цієї рейки утворює складальний елемент, і зубчаста частина має зуби з кроком P2. Складальний елемент має зачеплюватися з зовнішньою різзю гайки з метою обмеження або запобігання ковзанню рухомої гайки. Елемент обмеження обертання та складальний елемент у цьому разі можуть пересуватись, як частина цієї рейки, у подовжньому напрямку обертального шпинделя. Зміщення частково зубчастої рейки у цьому разі є протилежним зміщенню гайок у ковзній зоні. Швидкість, з якою зміщується частково зубчаста рейка, визначає швидкість гайок у складальній зоні. За відповідного вибору цієї швидкості забезпечується нерухомість гайок, які приймаються у складальній зоні, у подовжньому напрямку обертального шпинделя (хоча вони можуть продовжувати обертатися). В оптимальному варіанті втілення цього типу не оснащена зубами частина є виконаною тоншою за зубчасту частину рейки. У другому конкретному варіанті втілення гайкового складального механізму згідно з даним винаходом пересувна частина елемента обмеження обертання та складальний елемент утворюють частину рухомого ланцюга, що включає зону B та зону A, причому цей ланцюг, принаймні на висоті складальної зони, проходить паралельно з обертальним шпинделем, і ланцюг у зоні A включає ланки, які виконуються як складальний елемент, і з цією метою включають зуби для зачеплення з зовнішньою різзю рухомої гайки, і ланцюг у зоні B включає ланки, які виконуються як елемент обмеження обертання. Можливість зміщення принаймні частини елемента обмеження обертання забезпечується у третьому конкретному варіанті втілення завдяки тому, що він включає другий обертальний шпиндель, який має зовнішню різь з кроком P2, включає другу гайку з внутрішньою різзю P2, якою елемент обмеження обертання у рухомому режимі прикріплюється до цього другого шпинделя, завдяки чому забезпечується запобігання переміщенню другої гайки у напрямку обертання другого шпинделя, таким чином, що забезпечується запобігання абсолютному обертанню другої гайки та елемента обмеження обертання відносно другого шпинделя, а переміщення другої гайки та елемента обмеження обертання у подовжньому напрямку цього другого шпинделя є безперешкодним. У четвертому конкретному варіанті втілення гайкового складального механізму згідно з даним винаходом елемент обмеження обертання та елемент обмеження ковзання утворюють частину важеля. У цьому разі гайка розташовується у вкладці. Важіль включає порожнину, яка простягається через важіль і в якій розташовуються гайка та вкладка. Важіль також розташовується у поворотному режимі відносно гайки з можливістю повороту між першою позицією та другою позицією. Важіль у цьому разі є сконструйованим таким чином, що у першій позиції вкладка затискається під дією тертя, таким чином, що важіль служить як елемент обмеження обертання, а у другій позиції гайка є вільно закріпленою, таким чином, що важіль служить як елемент обмеження ковзання. В оптимальному варіант гайковий складальний механізм цього типу також включає привідний елемент, який розташовується з можливістю пересування у напрямку, фактично паралельному обертальному шпинделеві, з метою дії на важіль таким чином, щоб він повертався між його першою позицією та його другою позицією. Більш конкретно, гайковий складальний механізм такого типу в цьому відношенні може включати другий обертальний шпиндель, який має зовнішню різь з кроком P2, причому привідний елемент у рухомому режимі прикріплюється до цього другого шпинделя за допомогою другої гайки, яка має внутрішню різь P2. Мета даного винаходу також досягається через забезпечення конструкції планки, яка має гайковий складальний механізм для переміщення планок між складальною зоною та ковзною зоною, причому гайковий складальний механізм є гайковим складальним механізмом згідно з даним винаходом. Крім вищезгаданих пересувних планок, які можуть пересуватися за допомогою гайкового складального механізму згідно з винаходом, конструкція планки цього типу також може включати інші планки. Даний винахід далі докладніше описується на основі представленого нижче детального опису кількох оптимальних варіантів втілення гайкових складальних механізмів згідно з даним винаходом для конструкцій планок згідно з даним винаходом. Мета цього опису полягає лише у забезпеченні пояснювальних прикладів та вказуванні додаткових переваг та особливостей цих гайкових складальних механізмів та конструкцій планок, тому вона не може розглядатись як обмежувальна для сфери застосування винаходу або патентних прав, заявлених у формулі винаходу. 3 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 У цьому детальному описі робиться посилання через умовні номери на супровідні фігури, серед яких - Фігура 1 є принциповою схемою першого варіанта втілення гайкового складального механізму згідно з даним винаходом, представленою у боковій проекції; - Фігура 2 є принциповою схемою другого варіанта втілення гайкового складального механізму згідно з даним винаходом, представленого у боковій проекції; - Фігура 3 є принциповою схемою гайкового складального механізму з Фігури 2, представленого у поперечному розрізі; - Фігура 4 показує третій варіант втілення гайкового складального механізму згідно з даним винаходом, представленого у поперечному розрізі; - Фігура 5 показує гайковий складальний механізм з Фігури 4, представлений у боковій проекції; - Фігура 6 показує четвертий варіант втілення гайкового складального механізму згідно з даним винаходом, представлений у перспективному зображенні; - Фігура 7 показує гайковий складальний механізм з Фігури 6, представлений у боковій проекції. Різні зображені гайкові складальні механізми (1) мають бути включені до конструкції планки. Конструкція планки цього типу, як правило, включає певну кількість планок, які розташовуються фактично паралельно одна одній. Ці планки в цілому можуть обертатися навколо вала (10). Вали (10) планок зазвичай розташовуються у площині, таким чином, щоб планки разом могли принаймні частково відгороджувати отвір залежно від цієї площини або могли утворювати укриття або стіну і т. ін. Площина цього типу у даному разі може простягатися фактично у будь-якій позиції між горизонтальною та вертикальною позиціями. За допомогою гайкового складального механізму (1) планки також можуть зміщуватись у вищезгаданій площині між складальною зоною (L2), в якій планки - якщо вони фактично розташовуються в ній - розташовуються фактично навпроти одна одної, і ковзній зоні (L1), в якій вони принаймні частково відгороджують вищезгаданий отвір. Для цього гайковий складальний механізм (1) розташовується на обох бокових сторонах планок. Показані гайкові складальні механізми (1) розташовуються на одній боковій стороні планок. Подібний гайковий складальний механізм (1) у цьому разі розташовується на протилежній боковій стороні планок. Обертальний рух обговорюваних далі шпинделів (2) цих гайкових складальних механізмів (1), причому шпинделі є відповідними на обох сторонах, у цьому разі синхронно викликається наприклад, за допомогою електричного двигуна. Гайкові складальні механізми (1), відповідно, включають обертальний шпиндель (2), який має зовнішню різь з кроком P1. Цей шпиндель (2) простягається по бокових сторонах планок уздовж складальної зони (L2) та ковзної зони (L1), як можна побачити на Фігурах 1, 2, 5 та 7. На обертальному шпинделі (2) розташовується призначена для кожної планки рухома гайка (3), яка має внутрішню різь з кроком P1. У перших трьох варіантах втілення кожна рухома гайка (3) розташовується з можливістю обертання у переміщувальному елементі (11). В останньому варіанті втілення кожна гайка (3) розташовується у важелі (26). Цей важіль (26) шарнірно з’єднується з переміщувальним елементом (11). В усіх варіантах втілення у кожному переміщувальному елементі (11) також передбачено вал (10) відповідної планки. Якщо планки мають бути здатними обертатися навколо їхнього вала (10), цей вал (10) планки може бути передбачений з можливістю обертання в цьому переміщувальному елементі (11). Якщо гайка (3) зміщується у подовжньому напрямку відносно шпинделя (2), вона переміщує при своєму пересуванні відповідний переміщувальний елемент (11), який, у свою чергу, переміщує вал (10) відповідної планки, а отже, також і саму планку. Пересування переміщувального елемента (11) спрямовується таким чином, щоб він міг зсуватися, але не обертатися. У третьому варіанті втілення це забезпечується за допомогою напрямних елементів (21), які утворюють частину корпусу (13), в якому міститься гайковий складальний механізм (1) (див. Фігуру 4). У перших двох варіантах втілення рухома гайка (3) також має зовнішню різь (6) з кроком P2. У зовнішній різі (6) передбачено виріз (9), як можна побачити на Фігурі 3. У першому показаному варіанті втілення складальний елемент (5) є частиною рухомої зубчастої рейки, яка має зуби у місці складального елемента (5). У другому показаному варіанті втілення гайкового складального механізму (1) згідно з даним винаходом складальний елемент (5) є частиною рухомого ланцюга (12). 4 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 60 У першому показаному варіанті втілення елемент обмеження обертання (4) та складальний елемент (5) утворюють частину частково зубчастої рейки (8). Не оснащена зубами частина (4) рейки (8) є тоншою за зубчасту частину (5). Не оснащена зубами частина (4) рейки (8) входить у ковзну зону (L1) у виріз (9) зовнішньої різі (6) гайки (3). Ширина вирізу (9) зовнішньої різі (6), таким чином, є більшою за товщину не оснащеної зубами частини (4) рейки (8). У такий спосіб забезпечується запобігання абсолютному обертанню гайок (3) навколо шпинделя (2). Гайки (3) можуть ковзати уздовж шпинделя (2) зі швидкістю v1, причому за один оберт шпинделя (2) гайка (3) долає відстань, яка дорівнює крокові P1 шпинделя (2). Гайки (3) у цьому разі обертаються відносно шпинделя (2). Ковзна зона (L1) стає більшою, а складальна зона (L2) стає меншою зі зменшенням присутності планок у складальній зоні (L2). Зубчаста частина (5) рейки (8) має крок P2, який дорівнює крокові зовнішньої різі (6) гайки (3). Товщина зубчастої частини (5) рейки (8) є більшою за ширину вирізу (9) зовнішньої різі (6) гайки (3). Гайки (3), таким чином, є здатними як абсолютно обертатися навколо шпинделя (2), так і ковзати уздовж шпинделя (2) зі швидкістю v2, відмінною від v1. Якщо зубчаста частина (5) рейки (8) зміщується зі швидкістю, відмінною від v2, швидкість, з якою гайки (3) ковзають, може бути змінена. Якщо зубчаста частина (5) рейки (8) зміщується з такою самою швидкістю v2, але у напрямку, протилежному напрямкові ковзання гайок (3) уздовж шпинделя (2), гайки (3), згідно з подовжньою віссю шпинделя (2), залишаються нерухомими у складальній зоні (L2) (хоча вони можуть продовжувати обертатися). Частково зубчаста рейка (8) має бути здатною до зміщення по всій висоті шпинделя (2) і здатною діяти на гайки (3). Якщо для цього існує достатній простір, і це не створює перешкод з конструкційної або естетичної точки зору, для цього може бути передбачена зона, розташована після ковзної зони (L1), та/або зона, розташована після складальної зони (L2), у яку може простягатися частково зубчаста рейка (8) якщо вона, під час її ковзного переміщення, простягається далі, ніж ковзна зона (L1), і/або далі, ніж складальна зона (L2). З метою уникнення ситуації, в якій для цього має бути передбачена дона, розташована після ковзної зони (L1) і/або після складальної зони (L2), ця рейка (8) може бути, наприклад, побудована як телескопічна або гнучка і утворювати частину ремінного пристрою або ланцюгового пристрою, гусеничного ходу і т. ін. Другий показаний варіант втілення включає двокомпонентний елемент обмеження обертання (4). Перший і нерухомо встановлений елемент обмеження обертання (4) є виконаним у формі рейки (4). Другий і рухомо встановлений елемент обмеження обертання (4) є виконаним у формі ланцюгових ланок (4), які мають товщину, меншу за ширину вирізу (9) у зовнішній різі (6) гайки (3). У ковзній зоні (L1) ланки (4) входять у цей виріз (9) зовнішньої різі (6). У такий спосіб забезпечується запобігання абсолютному обертанню гайок (3) навколо шпинделя (2). Втім, гайки (3) можуть ковзати уздовж шпинделя (2) зі швидкістю v1, після чого вони можуть обертатися відносно шпинделя (2). Складальний елемент (5) складається з ланцюгових ланок (5), які є товстішими за ширину вирізу (9) зовнішньої різі (6) гайки (3). Ці ланцюгові ланки (5) мають зуби (7) з кроком P2, тому гайки (3) можуть як обертатися навколо шпинделя (2), так і ковзати уздовж шпинделя (2) зі швидкістю v2, відмінною від v1. Ланцюг (12) приводиться в дію через черв’ячно-черв’ячну передачу (14, 15) першим шпинделем (2). У перших двох варіантах втілення елемент обмеження обертання (4) входить у ковзну зону (L1) у виріз (9) гайок (3), які в цей момент є присутніми у цій ковзній зоні (L1). У другому варіанті втілення гайки (3), після зміщення у напрямку складальної зони (L2), спочатку зазнають дії нерухомо встановленого елемента обмеження обертання (4), а потім ланцюгових ланок (4), які служать як елемент обмеження обертання (4). За допомогою елементів обмеження обертання (4) у перших двох варіантах втілення забезпечується запобігання абсолютному обертанню конкретних гайок (3) навколо шпинделя (2). Ці гайки (3) здатні ковзати уздовж шпинделя (2) і внаслідок цього обертатися відносно шпинделя (2). Ці гайки (3), таким чином, не можуть обертатися разом зі шпинделем (2) у цій ковзній зоні (L1), але, після обертання шпинделя (2), зсуваються у подовжньому напрямку відносно шпинделя (2). Гайки (3) послідовно надходять до точки, в якій елемент обмеження обертання (4) перестає входити в їх виріз (9). У цей момент конкретна гайка (3) приймається у змінювану складальну зону (L2) шляхом зачеплення з відповідними зубами (7) складального елемента (5) в його зовнішній різі (6). Останні два показані гайкові складальні механізми (1) включають, крім вищезгаданого першого обертального шпинделя (2), також другий обертальний шпиндель (17, 28), який має зовнішню різь з кроком P2. Цей другий шпиндель (17, 28) проходить фактично паралельно першому шпинделеві (2). Через зубчасту передачу (24) в останніх двох показаних варіантах 5 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 втілення обертальний рух першого шпинделя (2) передається на протилежний обертальний рух другого шпинделя (17, 28). У третьому показаному варіанті втілення на цьому другому шпинделі (17) розташовується друга рухома гайка (18), яка має внутрішню різь з кроком P2. Ця друга рухома гайка (18) нерухомо з’єднується з другим переміщувальним елементом (12). Лезоподібний елемент обмеження обертання (4), у свою чергу, нерухомо з’єднується з цим другим переміщувальним елементом (12). Рух переміщувального елемента (12) спрямовується за допомогою напрямних елементів (21), які утворюють частину корпусу (13), в якому міститься гайковий складальний механізм (1), таким чином, щоб цей переміщувальний елемент (12) міг пересуватися, але не обертатися. Лезоподібний елемент обмеження обертання (4) має бути здатним до зміщення по всій ковзній зоні (L1) і здатним діяти на перші гайки (3). Якщо для цього існує достатній простір, і це не створює перешкод з конструкційної або естетичної точки зору, для цього може бути передбачена зона, розташована після ковзної зони (L1), у яку може простягатися лезоподібний елемент обмеження обертання (4) під час його ковзного переміщення з ковзної зони (L1). З метою уникнення ситуації, в якій для цього має бути передбачена дона, розташована після ковзної зони (L1), цей лезоподібний елемент обмеження обертання (4) може бути, наприклад, побудований як телескопічний або гнучкий і утворювати частину ремінного пристрою або ланцюгового пристрою, гусеничного ходу і т. ін. У цьому третьому показаному варіанті втілення перші гайки (3) мають фланець (19), у якому передбачено виріз (9) на периферії цього фланця (19). Лезоподібний елемент обмеження обертання (4) входить у ковзну зону (L1) в цьому вирізі (9) перших рухомих гайок (3), які в цей момент є присутніми у цій ковзній зоні (L1). У такий спосіб забезпечується запобігання абсолютному обертанню конкретних перших гайок (3) навколо шпинделя (2). Ці перші гайки (3) здатні ковзати уздовж шпинделя (2) і внаслідок цього обертатися відносно шпинделя (2). Ці перші гайки (3), таким чином, не можуть обертатися разом з першим шпинделем (2) у цій ковзній зоні (L1), але, після обертання першого шпинделя (2), зсуваються у подовжньому напрямку відносно першого шпинделя (2). Через обертання першого шпинделя (2) та другого шпинделя (17) у протилежному напрямку планки та лезоподібний елемент обмеження обертання (4) зміщуються у протилежному напрямку. Таким чином, коли планки зміщуються з ковзної зони (L1) у напрямку складальної зони (L2), перші гайки (3) послідовно надходять до точки, в якій елемент обмеження обертання (4) перестає входити в їх виріз (9). У цей момент конкретна перша гайка (3) приймається у складальну зону (L2). Для цього гайковий складальний механізм (1) включає складальний елемент (5) для кожної планки. Цей складальний елемент (5) може пересуватись у напрямку першого обертального шпинделя (2) та від нього, як показано стрілками. Зміщення цих складальних елементів (5) викликається таким чином, щоб у разі, коли такий складальний елемент (5) зміщується у напрямку першого обертального шпинделя (2), він зачеплюється за цим фланцем (19) відповідної першої гайки (3). Це зміщення може викликатися, наприклад, за допомогою пружини. У такий спосіб цей складальний елемент (5) запобігає подальшому зміщенню відповідної першої гайки (3) у подовжньому напрямку відносно першого шпинделя (2). Цей складальний елемент (5) забезпечує можливість абсолютного обертання відповідної першої гайки (3) навколо першого шпинделя (2). У першому показаному варіанті втілення перша рухома гайка (3) розташовується у вкладці. Перша рухома гайка (3) та вкладка розташовуються у порожнині (27) важеля (26). Ця порожнина (27) проходить через важіль (26). Порожнина (27) має таку форму, що важіль (26), який шарнірно з’єднується з переміщувальним елементом (11), може повертатися між першою позицією, як на Фігурах 6 та 7, відносно важеля (26), яка є крайньою лівою, та другою позицією, як на Фігурах 6 та 7, відносно двох важелів (26), яка розташовується справа. У першій позиції вкладка є зафіксованою у порожнині (27) через тертя. Це може забезпечуватися відомими способами шляхом пристосування форми цієї порожнини (27) для цієї мети та/або шляхом забезпечення, наприклад, пружинного фіксуючого механізму та/або шляхом забезпечення, наприклад, стопорних роликів у порожнині. У цій першій позиції важіль (26), таким чином, служить як елемент обмеження обертання (4) через фіксацію вкладки, що діє на першу рухому гайку (3) для запобігання абсолютному обертанню цієї рухомої гайки (3). Рухома гайка (3) в цьому місці може лише обертатися відносно першого шпинделя (2), таким чином, щоб він зміщувався у подовжньому напрямку шпинделя (2) після обертання шпинделя (2). 6 UA 113803 C2 5 10 15 У другій позиції перша рухома гайка (3) є вільно закріпленою, таким чином, що важіль (26) служить як складальний елемент (5), причому гайка (3) може вільно обертатися при запобіганні переміщенню гайки (3) у подовжньому напрямку відносно першого шпинделя (2). Поворотний рух важеля (26) між першою позицією та другою позицією може підтримуватися за допомогою підпружиненого елемента, таким чином, щоб забезпечувалося перемикання між двома позиціями за мінімальний час. У цьому останньому варіанті втілення друга рухома гайка (29), яка має внутрішню різь з кроком P3, так само розташовується на другому шпинделі (28). На цій другій рухомій гайці (28) передбачено привідний елемент або кулачок (25), який може діяти на важіль (26) таким чином, щоб він повертався між його першою позицією та його другою позицією. Ця друга рухома гайка (28) спрямовується під час її переміщення по напрямній (23). В усіх варіантах втілення, коли перша гайка (3) приймається у складальну зону (L2), і, таким чином, з’єднана з нею планка також приймається у складальну зону (L2), ця складальна зона (L2) збільшується, тоді як ковзна зона (L1) зменшується. Перша планка, яка при виштовхуванні планок зі складальної зони (L2) розташовується як остання, може бути передбачена таким чином, щоб залишати або не залишати цю складальну зону (L2). Після зміщення планок зі складальної зони (L2) різні рухомі частини переміщуються у протилежному напрямку, причому планки послідовно приймаються у ковзну зону (L1). Складальна зона (L2) при цьому стає дедалі меншою, а ковзна зона (L1) стає більшою. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Гайковий складальний механізм (1) для переміщення планок між складальною зоною (L2) та ковзною зоною (L1), який включає: обертальний шпиндель (2), який має зовнішню різь з кроком Р1, причому шпиндель проходить уздовж складальної зони (L2) та ковзної зони (L1); принаймні одну рухому гайку (3) на вищезгаданій пересувній планці, яка має внутрішню різь з кроком Р1, причому гайка загвинчується на вищезгаданому шпинделі (2) і пересувається між складальною зоною (L2) та ковзною зоною (L1); принаймні один елемент обмеження обертання (4), сконструйований таким чином, щоб діяти у ковзній зоні (L1) на рухому гайку (3) для утворення, лише у напрямку обертання шпинделя (2), перешкоди для руху гайки (3) для запобігання абсолютному обертанню гайки (3) навколо шпинделя (2) та забезпечення можливості переміщення гайки (3) у подовжньому напрямку шпинделя (2); принаймні один складальнийелемент (5), сконструйований таким чином, щоб діяти у складальній зоні (L2) на рухому гайку (3) для утворення, лише у подовжньому напрямку шпинделя (2), перешкоди для руху гайки (3) з метою обмеження переміщення гайки (3) у подовжньому напрямку шпинделя (2) та забезпечення можливості абсолютного обертання гайки (3) навколо шпинделя (2); який характеризується тим, що принаймні частина елемента обмеження обертання (4) розташовується з можливістю пересування у подовжньому напрямку шпинделя (2), і складальний елемент (5) розташовується з можливістю пересування для забезпечення, шляхом зміщення принаймні частини елемента обмеження обертання (4) та складального елемента (5), межі між складальною зоною (L2) та ковзною зоною (L1) з можливістю пересування у подовжньому напрямку шпинделя (2). 2. Гайковий складальний механізм (1) за п. 1, який відрізняється тим, що складальний елемент (5) передбачено для запобігання переміщенню гайки (3) у подовжньому напрямку шпинделя (2). 3. Гайковий складальний механізм (1) за будь-яким з попередніх пп., який відрізняється тим, що елемент обмеження обертання (4) є виконаним таким чином, щоб у разі, коли принаймні частина елемента обмеження обертання (4) зміщується у напрямку складальної зони (L2), вона діє на складальний елемент (5) для запобігання дії складального елемента (5) на рухому гайку (3) та для дії зі свого боку на рухому гайку (3). 4. Гайковий складальний механізм (1) за будь-яким з попередніх пп., який відрізняється тим, що повний елемент обмеження обертання (4) розташовується з можливістю пересування у подовжньому напрямку шпинделя (2). 5. Гайковий складальний механізм (1) за будь-яким з попередніх пп., який відрізняється тим, що рухома гайка (3) включає виріз (9) на її периферії, і елемент обмеження обертання (4) сконструйовано для входження у цей виріз (9) для запобігання обертанню рухомої гайки (3). 7 UA 113803 C2 5 10 15 20 25 30 35 40 45 50 55 6. Гайковий складальний механізм (1) за будь-яким з попередніх пп., який відрізняється тим, що складальний елемент (5) розташовується з можливістю пересування у подовжньому напрямку шпинделя (2). 7. Гайковий складальний механізм (1) за будь-яким з попередніх пп., який відрізняється тим, що рухома гайка (3) включає фланець (19), і складальний елемент (5) сконструйовано для зачеплення за цим фланцем (19) для запобігання ковзанню рухомої гайки (3). 8. Гайковий складальний механізм (1) за будь-яким з пп. з 1 по 6, який відрізняється тим, що гайка (3) має зовнішню різь з кроком Р2, і складальний елемент (5) сконструйовано для зачеплення з зовнішньою різзю гайки (3). 9. Гайковий складальний механізм (1) за п. 8, який відрізняється тим, що складальний елемент (5) включає зуби з кроком Р2, який дорівнює крокові Р2 зовнішньої різі гайки (3). 10. Гайковий складальний механізм (1) за пп. 6 та 9, який відрізняється тим, що елемент обмеження обертання (4) та складальний елемент (5) утворюють частину однієї пересувної рейки (8), причому не оснащена зубами частина (4) цієї рейки (8) утворює елемент обмеження обертання (4), а зубчаста частина (5) цієї рейки (8) утворює складальний елемент (5), причому зубчаста частина (5) має зуби з кроком Р2. 11. Гайковий складальний механізм (1) за п. 10, який відрізняється тим, що не оснащена зубами частина (4) рейки (8) є тоншою за зубчасту частину (5) рейки. 12. Гайковий складальний механізм (1) за пп. 6 та 9, який відрізняється тим, що пересувна частина елемента обмеження обертання (4) та складальний елемент (5) утворюють частину рухомого ланцюга (12), яка включає зону В та зону А, причому цей ланцюг (12), принаймні на висоті складальної зони (L2), проходить паралельно обертальному шпинделеві (2), причому ланцюг (12) у зоні А включає ланки, які виконуються як складальний елемент (5) і з цією метою включають зуби для зачеплення з зовнішньою різзю рухомої гайки (3), і ланцюг (12) у зоні В включає ланки, які виконуються як елемент обмеження обертання (4). 13. Гайковий складальний механізм (1) за будь-яким з попередніх пп. з 1 по 11, який відрізняється тим, що гайковий складальний механізм (1) включає другий обертальний шпиндель (17), який має зовнішню різь з кроком Р2, включає другу гайку (18) з внутрішньою різзю Р2, якою елемент обмеження обертання (4) у рухомому режимі прикріплюється до цього другого шпинделя (17), завдяки чому забезпечується запобігання переміщенню другої гайки (18) у напрямку обертання другого шпинделя (17), таким чином, що забезпечується запобігання абсолютному обертанню другої гайки (17) та елемента обмеження обертання (4) відносно другого шпинделя (17), а переміщення другої гайки (18) та елемента обмеження обертання (4) у подовжньому напрямку цього другогошпинделя (17) є безперешкодним. 14. Гайковий складальний механізм (1) за п. 2, який відрізняється тим, що елемент обмеження обертання (4) та складальний елемент (5) утворюють частину важеля (26), тим, що гайка (3) розташовується у вкладці, тим, що важіль (26) включає порожнину (27), яка простягається через важіль (26) і в якій розташовується гайка (3) та вкладка, тим, що важіль (26) розташовується у поворотному режимі відносно гайки (3) між першою позицією та другою позицією, і тим, що важіль (26) є сконструйованим таким чином, що у першій позиції вкладка затискається під дією тертя, таким чином, що важіль (26) служить як елемент обмеження обертання (4), і у другій позиції гайка (3) є вільно закріпленою, таким чином, що важіль (26) служить як складальний елемент (5). 15. Гайковий складальний механізм (1) за п. 14, який відрізняється тим, що гайковий складальний механізм (1) включає привідний елемент (25), який розташовується з можливістю пересування у напрямку, фактично паралельному обертальному шпинделеві (2), з метою дії на важіль (26) таким чином, щоб він повертався між його першою позицією та його другою позицією. 16. Гайковий складальний механізм (1) за п. 15, який відрізняється тим, що гайковий складальний механізм (1) включає другий обертальний шпиндель (28), який має зовнішню різь з кроком Р3, причому привідний елемент (25) у рухомому режимі прикріплюється до цього другого шпинделя (28) за допомогою другої гайки (29) з внутрішньою різзю Р3. 17. Конструкція планки, яка включає гайковий складальний механізм (1) для переміщення планок між складальною зоною (L2) та ковзною зоною (L1), причому гайковий складальний механізм (1) є гайковим складальним механізмом (1) за будь-яким з попередніх пп. 8 UA 113803 C2 9 UA 113803 C2 10 UA 113803 C2 11 UA 113803 C2 12 UA 113803 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
