Складнопрофільований листовий виріб “славія-2″ для виробництва спіральних ребристих труб

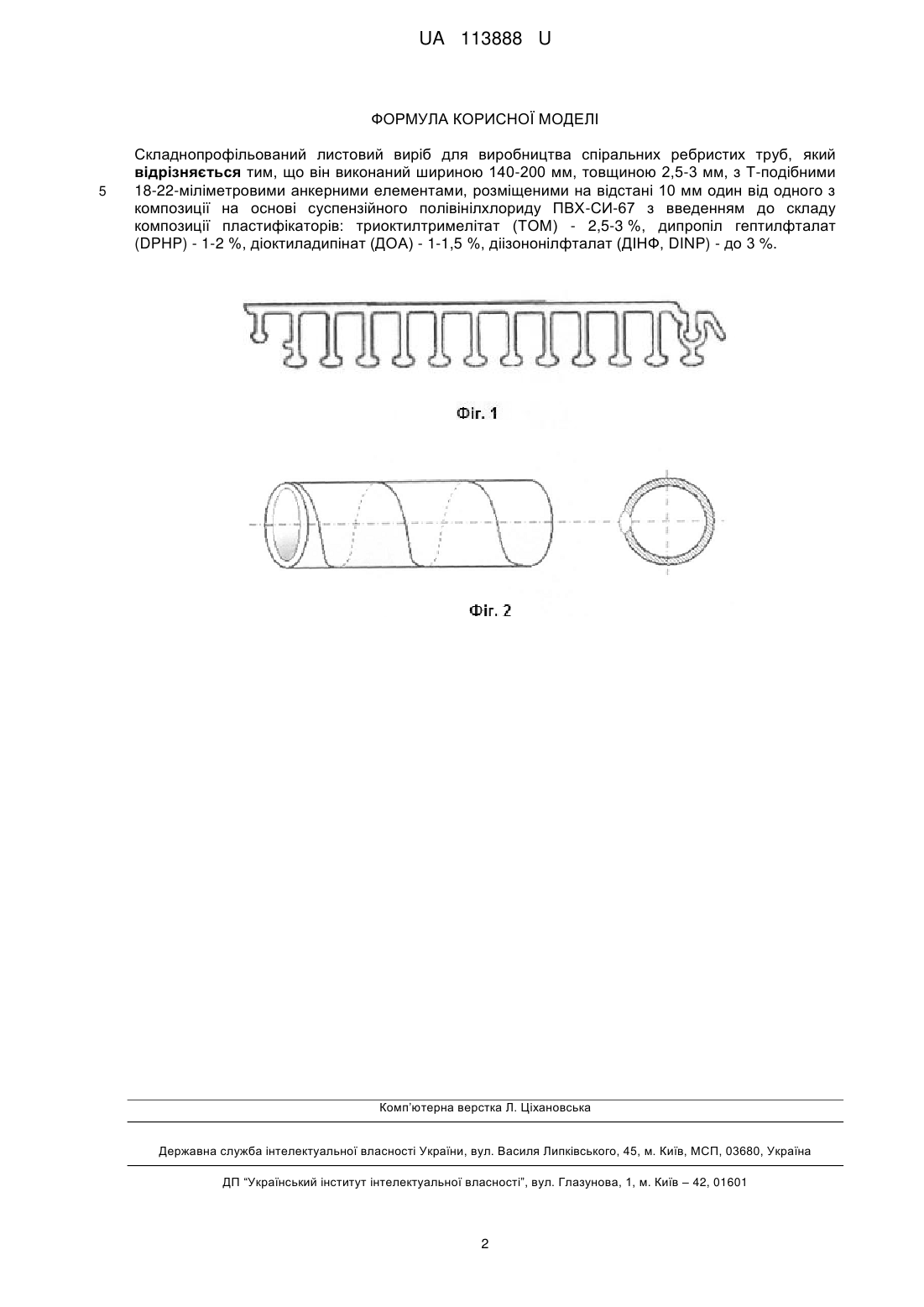

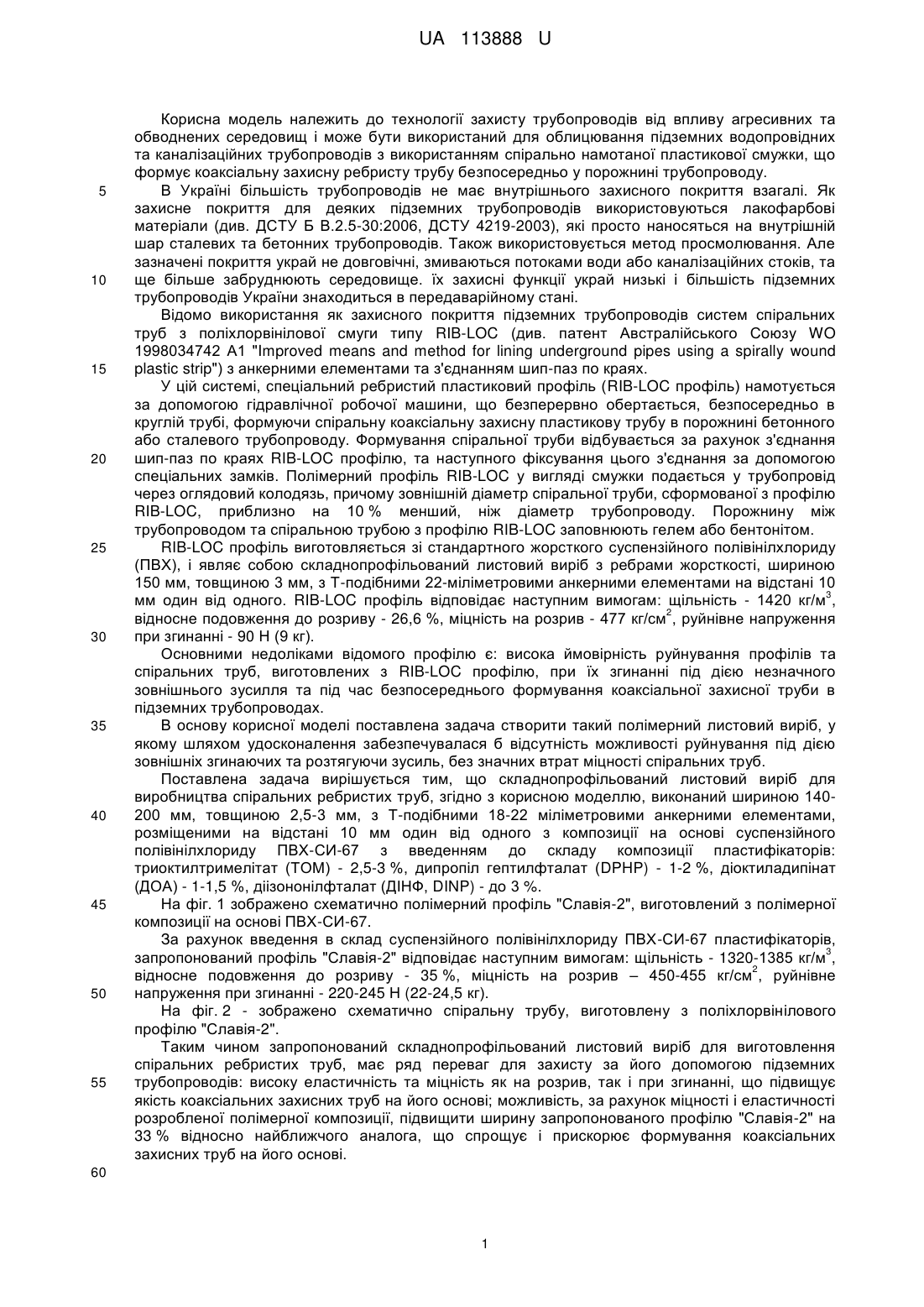

Реферат: Складнопрофільований листовий виріб для виробництва спіральних ребристих труб виконаний шириною 140-200 мм, товщиною 2,5-3 мм, з Т-подібними 18-22-міліметровими анкерними елементами, розміщеними на відстані 10 мм один від одного з композиції на основі суспензійного полівінілхлориду ПВХ-СИ-67 з введенням до складу композиції пластифікаторів. UA 113888 U (12) UA 113888 U UA 113888 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології захисту трубопроводів від впливу агресивних та обводнених середовищ і може бути використаний для облицювання підземних водопровідних та каналізаційних трубопроводів з використанням спірально намотаної пластикової смужки, що формує коаксіальну захисну ребристу трубу безпосередньо у порожнині трубопроводу. В Україні більшість трубопроводів не має внутрішнього захисного покриття взагалі. Як захисне покриття для деяких підземних трубопроводів використовуються лакофарбові матеріали (див. ДСТУ Б В.2.5-30:2006, ДСТУ 4219-2003), які просто наносяться на внутрішній шар сталевих та бетонних трубопроводів. Також використовується метод просмолювання. Але зазначені покриття украй не довговічні, змиваються потоками води або каналізаційних стоків, та ще більше забруднюють середовище. їх захисні функції украй низькі і більшість підземних трубопроводів України знаходиться в передаварійному стані. Відомо використання як захисного покриття підземних трубопроводів систем спіральних труб з поліхлорвінілової смуги типу RIB-LOC (див. патент Австралійського Союзу WO 1998034742 А1 "Improved means and method for lining underground pipes using a spirally wound plastic strip") з анкерними елементами та з'єднанням шип-паз по краях. У цій системі, спеціальний ребристий пластиковий профіль (RIB-LOC профіль) намотується за допомогою гідравлічної робочої машини, що безперервно обертається, безпосередньо в круглій трубі, формуючи спіральну коаксіальну захисну пластикову трубу в порожнині бетонного або сталевого трубопроводу. Формування спіральної труби відбувається за рахунок з'єднання шип-паз по краях RIB-LOC профілю, та наступного фіксування цього з'єднання за допомогою спеціальних замків. Полімерний профіль RIB-LOC у вигляді смужки подається у трубопровід через оглядовий колодязь, причому зовнішній діаметр спіральної труби, сформованої з профілю RIB-LOC, приблизно на 10 % менший, ніж діаметр трубопроводу. Порожнину між трубопроводом та спіральною трубою з профілю RIB-LOC заповнюють гелем або бентонітом. RIB-LOC профіль виготовляється зі стандартного жорсткого суспензійного полівінілхлориду (ПВХ), і являє собою складнопрофільований листовий виріб з ребрами жорсткості, шириною 150 мм, товщиною 3 мм, з Т-подібними 22-міліметровими анкерними елементами на відстані 10 3 мм один від одного. RIB-LOC профіль відповідає наступним вимогам: щільність - 1420 кг/м , 2 відносне подовження до розриву - 26,6 %, міцність на розрив - 477 кг/см , руйнівне напруження при згинанні - 90 Η (9 кг). Основними недоліками відомого профілю є: висока ймовірність руйнування профілів та спіральних труб, виготовлених з RIB-LOC профілю, при їх згинанні під дією незначного зовнішнього зусилля та під час безпосереднього формування коаксіальної захисної труби в підземних трубопроводах. В основу корисної моделі поставлена задача створити такий полімерний листовий виріб, у якому шляхом удосконалення забезпечувалася б відсутність можливості руйнування під дією зовнішніх згинаючих та розтягуючи зусиль, без значних втрат міцності спіральних труб. Поставлена задача вирішується тим, що складнопрофільований листовий виріб для виробництва спіральних ребристих труб, згідно з корисною моделлю, виконаний шириною 140200 мм, товщиною 2,5-3 мм, з Т-подібними 18-22 міліметровими анкерними елементами, розміщеними на відстані 10 мм один від одного з композиції на основі суспензійного полівінілхлориду ПВХ-СИ-67 з введенням до складу композиції пластифікаторів: триоктилтримелітат (ТОМ) - 2,5-3 %, дипропіл гептилфталат (DPHP) - 1-2 %, діоктиладипінат (ДОА) - 1-1,5 %, діізононілфталат (ДІНФ, DINP) - до 3 %. На фіг. 1 зображено схематично полімерний профіль "Славія-2", виготовлений з полімерної композиції на основі ПВХ-СИ-67. За рахунок введення в склад суспензійного полівінілхлориду ПВХ-СИ-67 пластифікаторів, 3 запропонований профіль "Славія-2" відповідає наступним вимогам: щільність - 1320-1385 кг/м , 2 відносне подовження до розриву - 35 %, міцність на розрив – 450-455 кг/см , руйнівне напруження при згинанні - 220-245 Η (22-24,5 кг). На фіг. 2 - зображено схематично спіральну трубу, виготовлену з поліхлорвінілового профілю "Славія-2". Таким чином запропонований складнопрофільований листовий виріб для виготовлення спіральних ребристих труб, має ряд переваг для захисту за його допомогою підземних трубопроводів: високу еластичність та міцність як на розрив, так і при згинанні, що підвищує якість коаксіальних захисних труб на його основі; можливість, за рахунок міцності і еластичності розробленої полімерної композиції, підвищити ширину запропонованого профілю "Славія-2" на 33 % відносно найближчого аналога, що спрощує і прискорює формування коаксіальних захисних труб на його основі. 60 1 UA 113888 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Складнопрофільований листовий виріб для виробництва спіральних ребристих труб, який відрізняється тим, що він виконаний шириною 140-200 мм, товщиною 2,5-3 мм, з Т-подібними 18-22-міліметровими анкерними елементами, розміщеними на відстані 10 мм один від одного з композиції на основі суспензійного полівінілхлориду ПВХ-СИ-67 з введенням до складу композиції пластифікаторів: триоктилтримелітат (ТОМ) - 2,5-3 %, дипропіл гептилфталат (DPHP) - 1-2 %, діоктиладипінат (ДОА) - 1-1,5 %, діізононілфталат (ДІНФ, DINP) - до 3 %. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
