Зливоприймальний колодязь

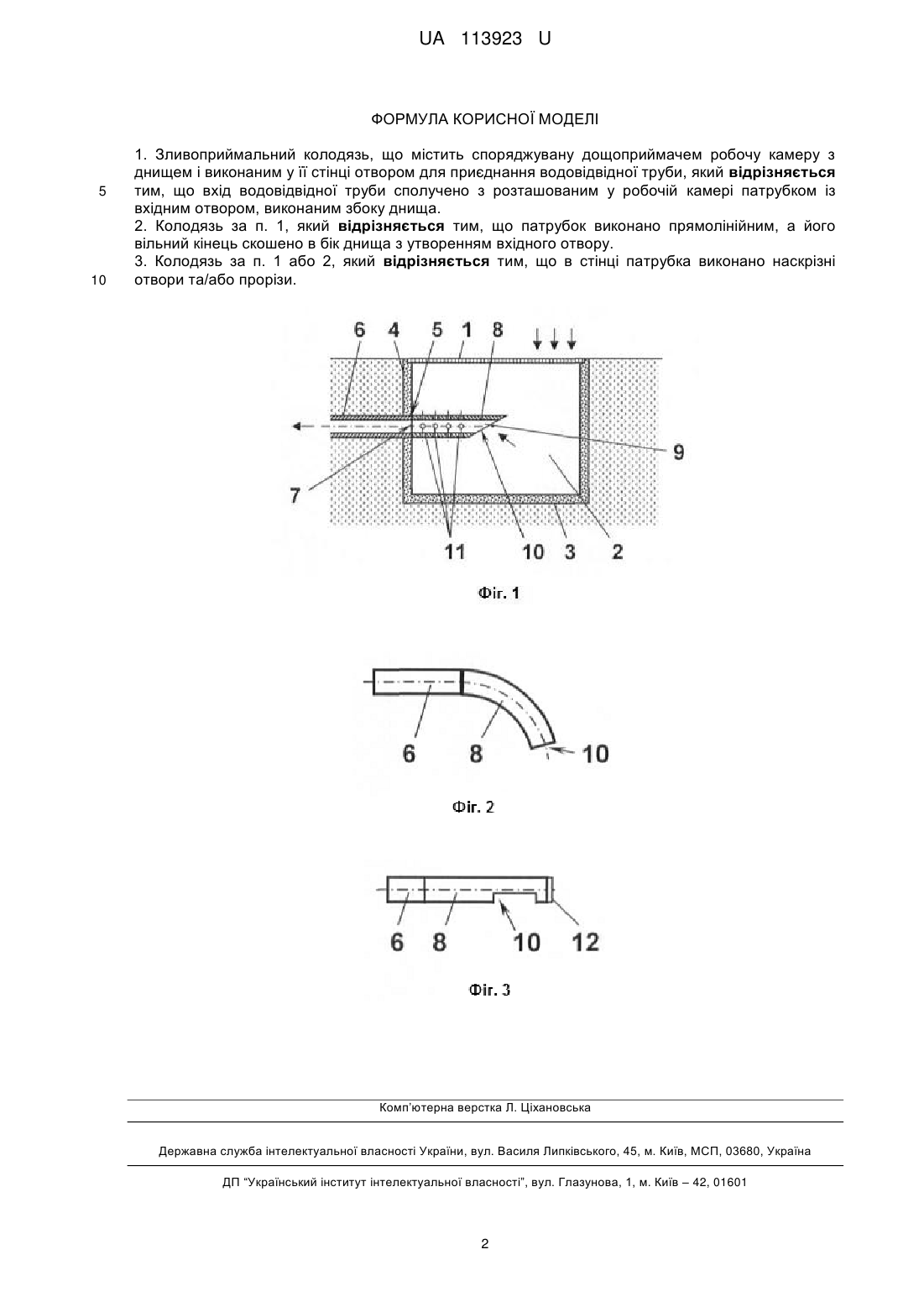

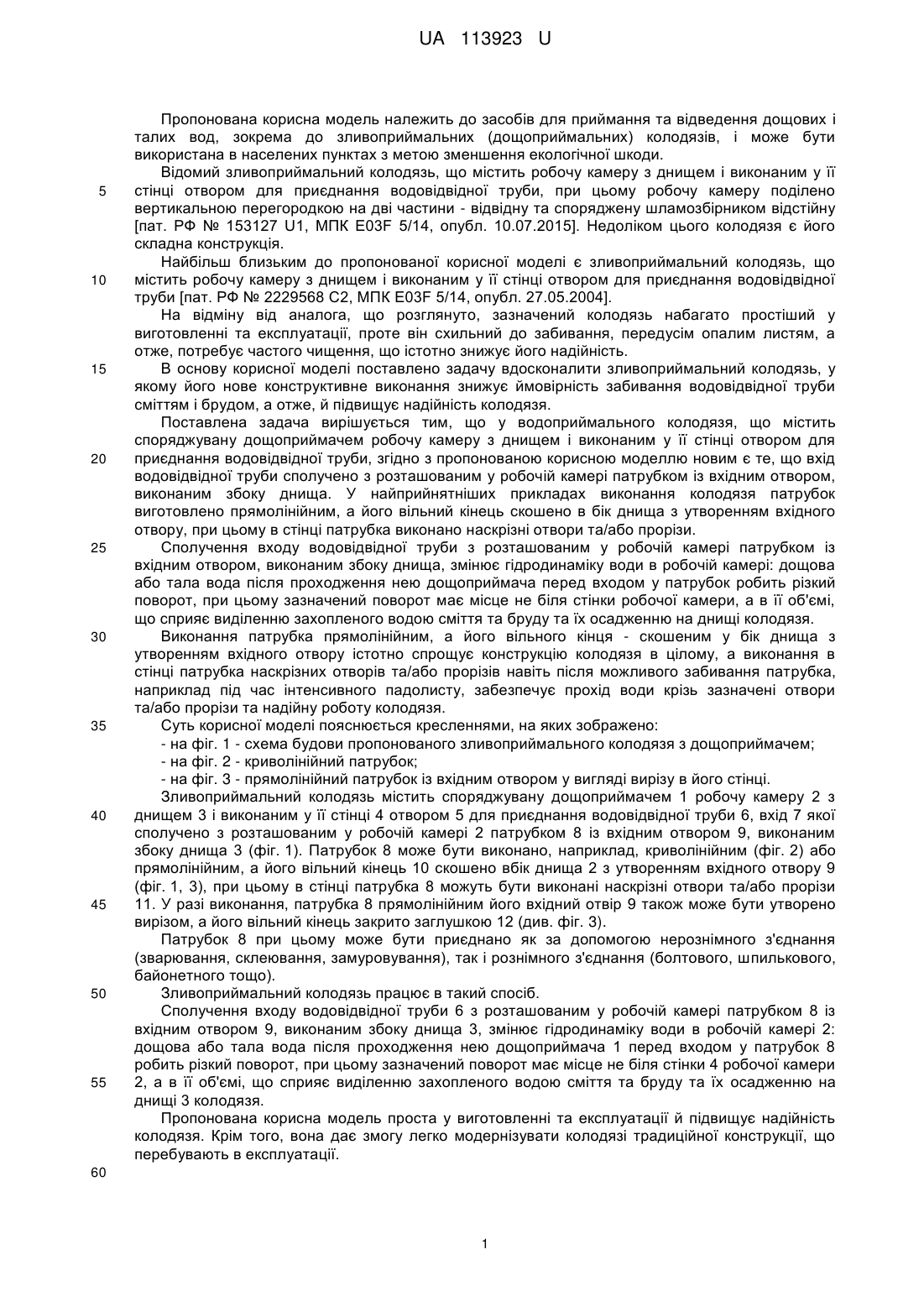

Реферат: Зливоприймальний колодязь, що містить споряджувану дощоприймачем робочу камеру з днищем і виконаним у її стінці отвором для приєднання водовідвідної труби, причому вхід водовідвідної труби сполучено з розташованим у робочій камері патрубком із вхідним отвором, виконаним збоку днища. UA 113923 U (12) UA 113923 U UA 113923 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до засобів для приймання та відведення дощових і талих вод, зокрема до зливоприймальних (дощоприймальних) колодязів, і може бути використана в населених пунктах з метою зменшення екологічної шкоди. Відомий зливоприймальний колодязь, що містить робочу камеру з днищем і виконаним у її стінці отвором для приєднання водовідвідної труби, при цьому робочу камеру поділено вертикальною перегородкою на дві частини - відвідну та споряджену шламозбірником відстійну [пат. РФ № 153127 U1, МПК E03F 5/14, опубл. 10.07.2015]. Недоліком цього колодязя є його складна конструкція. Найбільш близьким до пропонованої корисної моделі є зливоприймальний колодязь, що містить робочу камеру з днищем і виконаним у її стінці отвором для приєднання водовідвідної труби [пат. РФ № 2229568 С2, МПК E03F 5/14, опубл. 27.05.2004]. На відміну від аналога, що розглянуто, зазначений колодязь набагато простіший у виготовленні та експлуатації, проте він схильний до забивання, передусім опалим листям, а отже, потребує частого чищення, що істотно знижує його надійність. В основу корисної моделі поставлено задачу вдосконалити зливоприймальний колодязь, у якому його нове конструктивне виконання знижує ймовірність забивання водовідвідної труби сміттям і брудом, а отже, й підвищує надійність колодязя. Поставлена задача вирішується тим, що у водоприймального колодязя, що містить споряджувану дощоприймачем робочу камеру з днищем і виконаним у її стінці отвором для приєднання водовідвідної труби, згідно з пропонованою корисною моделлю новим є те, що вхід водовідвідної труби сполучено з розташованим у робочій камері патрубком із вхідним отвором, виконаним збоку днища. У найприйнятніших прикладах виконання колодязя патрубок виготовлено прямолінійним, а його вільний кінець скошено в бік днища з утворенням вхідного отвору, при цьому в стінці патрубка виконано наскрізні отвори та/або прорізи. Сполучення входу водовідвідної труби з розташованим у робочій камері патрубком із вхідним отвором, виконаним збоку днища, змінює гідродинаміку води в робочій камері: дощова або тала вода після проходження нею дощоприймача перед входом у патрубок робить різкий поворот, при цьому зазначений поворот має місце не біля стінки робочої камери, а в її об'ємі, що сприяє виділенню захопленого водою сміття та бруду та їх осадженню на днищі колодязя. Виконання патрубка прямолінійним, а його вільного кінця - скошеним у бік днища з утворенням вхідного отвору істотно спрощує конструкцію колодязя в цілому, а виконання в стінці патрубка наскрізних отворів та/або прорізів навіть після можливого забивання патрубка, наприклад під час інтенсивного падолисту, забезпечує прохід води крізь зазначені отвори та/або прорізи та надійну роботу колодязя. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на фіг. 1 - схема будови пропонованого зливоприймального колодязя з дощоприймачем; - на фіг. 2 - криволінійний патрубок; - на фіг. 3 - прямолінійний патрубок із вхідним отвором у вигляді вирізу в його стінці. Зливоприймальний колодязь містить споряджувану дощоприймачем 1 робочу камеру 2 з днищем 3 і виконаним у її стінці 4 отвором 5 для приєднання водовідвідної труби 6, вхід 7 якої сполучено з розташованим у робочій камері 2 патрубком 8 із вхідним отвором 9, виконаним збоку днища 3 (фіг. 1). Патрубок 8 може бути виконано, наприклад, криволінійним (фіг. 2) або прямолінійним, а його вільний кінець 10 скошено вбік днища 2 з утворенням вхідного отвору 9 (фіг. 1, 3), при цьому в стінці патрубка 8 можуть бути виконані наскрізні отвори та/або прорізи 11. У разі виконання, патрубка 8 прямолінійним його вхідний отвір 9 також може бути утворено вирізом, а його вільний кінець закрито заглушкою 12 (див. фіг. 3). Патрубок 8 при цьому може бути приєднано як за допомогою нерознімного з'єднання (зварювання, склеювання, замуровування), так і рознімного з'єднання (болтового, шпилькового, байонетного тощо). Зливоприймальний колодязь працює в такий спосіб. Сполучення входу водовідвідної труби 6 з розташованим у робочій камері патрубком 8 із вхідним отвором 9, виконаним збоку днища 3, змінює гідродинаміку води в робочій камері 2: дощова або тала вода після проходження нею дощоприймача 1 перед входом у патрубок 8 робить різкий поворот, при цьому зазначений поворот має місце не біля стінки 4 робочої камери 2, а в її об'ємі, що сприяє виділенню захопленого водою сміття та бруду та їх осадженню на днищі 3 колодязя. Пропонована корисна модель проста у виготовленні та експлуатації й підвищує надійність колодязя. Крім того, вона дає змогу легко модернізувати колодязі традиційної конструкції, що перебувають в експлуатації. 60 1 UA 113923 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Зливоприймальний колодязь, що містить споряджувану дощоприймачем робочу камеру з днищем і виконаним у її стінці отвором для приєднання водовідвідної труби, який відрізняється тим, що вхід водовідвідної труби сполучено з розташованим у робочій камері патрубком із вхідним отвором, виконаним збоку днища. 2. Колодязь за п. 1, який відрізняється тим, що патрубок виконано прямолінійним, а його вільний кінець скошено в бік днища з утворенням вхідного отвору. 3. Колодязь за п. 1 або 2, який відрізняється тим, що в стінці патрубка виконано наскрізні отвори та/або прорізи. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
