Струминний змішувач

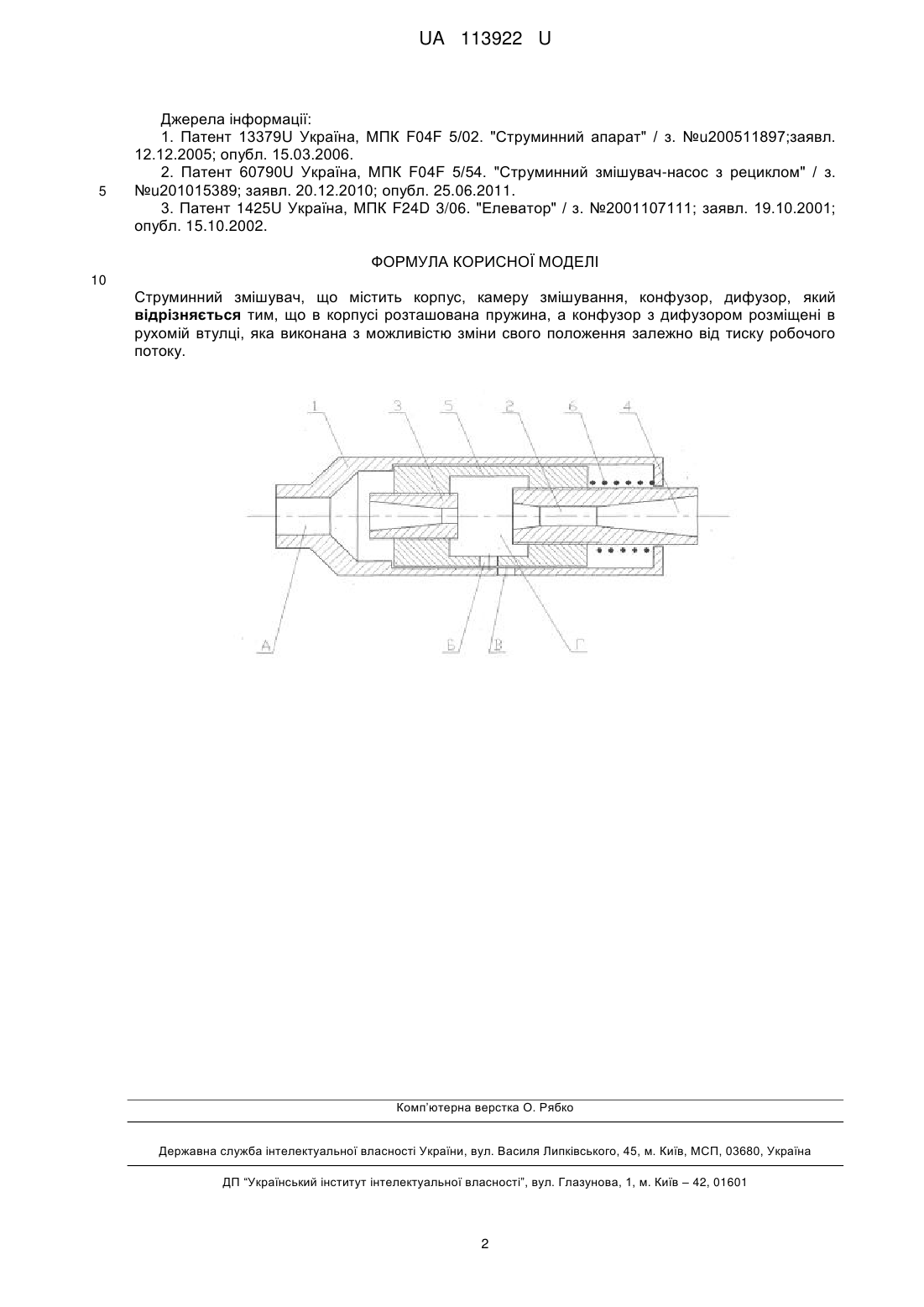

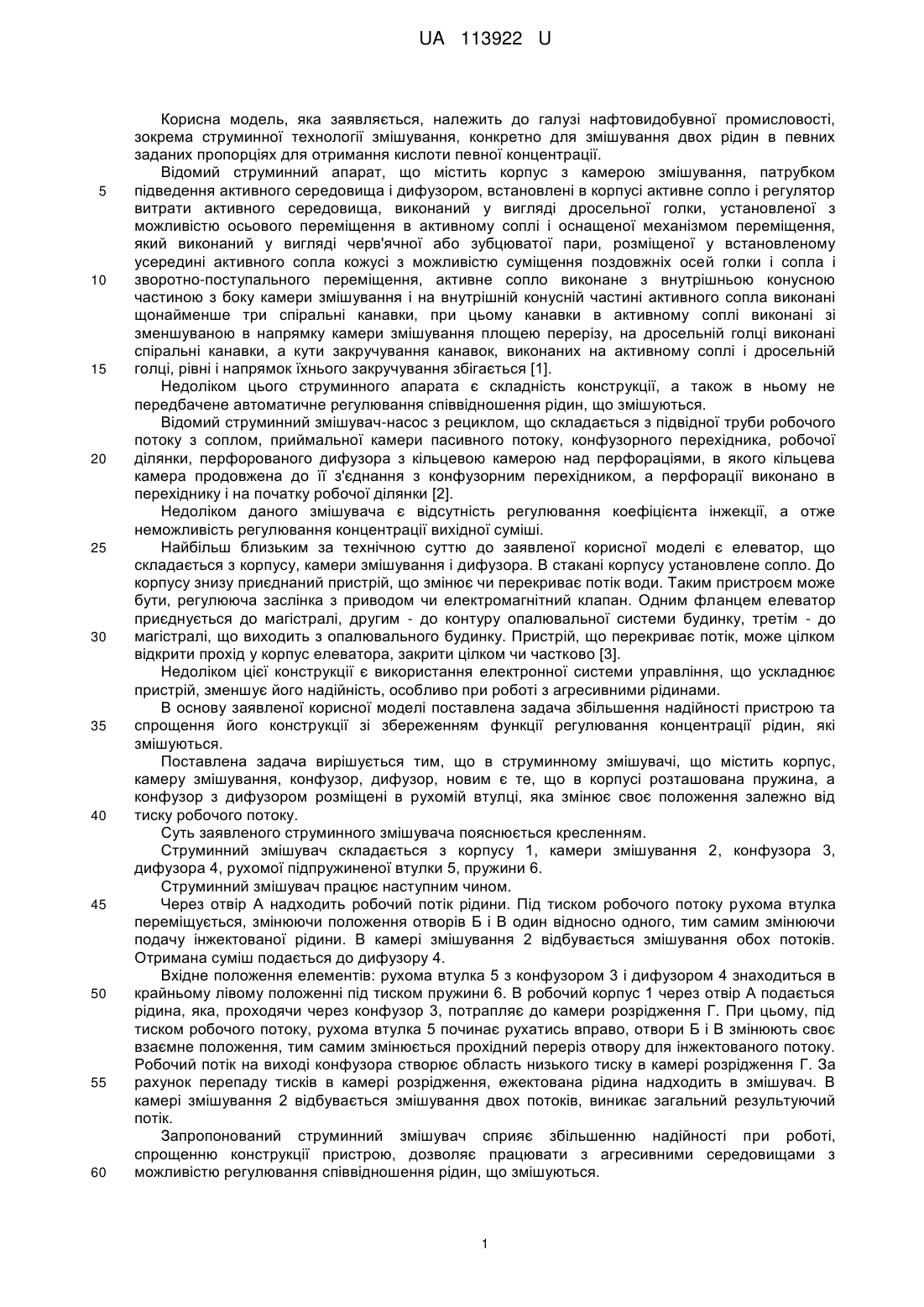

Реферат: Струминний змішувач, що містить корпус, камеру змішування, конфузор, дифузор, причому в корпусі розташована пружина, а конфузор з дифузором розміщені в рухомій втулці, яка виконана з можливістю зміни свого положення залежно від тиску робочого потоку. UA 113922 U (54) СТРУМИННИЙ ЗМІШУВАЧ UA 113922 U UA 113922 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі нафтовидобувної промисловості, зокрема струминної технології змішування, конкретно для змішування двох рідин в певних заданих пропорціях для отримання кислоти певної концентрації. Відомий струминний апарат, що містить корпус з камерою змішування, патрубком підведення активного середовища і дифузором, встановлені в корпусі активне сопло і регулятор витрати активного середовища, виконаний у вигляді дросельної голки, установленої з можливістю осьового переміщення в активному соплі і оснащеної механізмом переміщення, який виконаний у вигляді черв'ячної або зубцюватої пари, розміщеної у встановленому усередині активного сопла кожусі з можливістю суміщення поздовжніх осей голки і сопла і зворотно-поступального переміщення, активне сопло виконане з внутрішньою конусною частиною з боку камери змішування і на внутрішній конусній частині активного сопла виконані щонайменше три спіральні канавки, при цьому канавки в активному соплі виконані зі зменшуваною в напрямку камери змішування площею перерізу, на дросельній голці виконані спіральні канавки, а кути закручування канавок, виконаних на активному соплі і дросельній голці, рівні і напрямок їхнього закручування збігається [1]. Недоліком цього струминного апарата є складність конструкції, а також в ньому не передбачене автоматичне регулювання співвідношення рідин, що змішуються. Відомий струминний змішувач-насос з рециклом, що складається з підвідної труби робочого потоку з соплом, приймальної камери пасивного потоку, конфузорного перехідника, робочої ділянки, перфорованого дифузора з кільцевою камерою над перфораціями, в якого кільцева камера продовжена до її з'єднання з конфузорним перехідником, а перфорації виконано в перехіднику і на початку робочої ділянки [2]. Недоліком даного змішувача є відсутність регулювання коефіцієнта інжекції, а отже неможливість регулювання концентрації вихідної суміші. Найбільш близьким за технічною суттю до заявленої корисної моделі є елеватор, що складається з корпусу, камери змішування і дифузора. В стакані корпусу установлене сопло. До корпусу знизу приєднаний пристрій, що змінює чи перекриває потік води. Таким пристроєм може бути, регулююча заслінка з приводом чи електромагнітний клапан. Одним фланцем елеватор приєднується до магістралі, другим - до контуру опалювальної системи будинку, третім - до магістралі, що виходить з опалювального будинку. Пристрій, що перекриває потік, може цілком відкрити прохід у корпус елеватора, закрити цілком чи частково [3]. Недоліком цієї конструкції є використання електронної системи управління, що ускладнює пристрій, зменшує його надійність, особливо при роботі з агресивними рідинами. В основу заявленої корисної моделі поставлена задача збільшення надійності пристрою та спрощення його конструкції зі збереженням функції регулювання концентрації рідин, які змішуються. Поставлена задача вирішується тим, що в струминному змішувачі, що містить корпус, камеру змішування, конфузор, дифузор, новим є те, що в корпусі розташована пружина, а конфузор з дифузором розміщені в рухомій втулці, яка змінює своє положення залежно від тиску робочого потоку. Суть заявленого струминного змішувача пояснюється кресленням. Струминний змішувач складається з корпусу 1, камери змішування 2, конфузора 3, дифузора 4, рухомої підпружиненої втулки 5, пружини 6. Струминний змішувач працює наступним чином. Через отвір А надходить робочий потік рідини. Під тиском робочого потоку рухома втулка переміщується, змінюючи положення отворів Б і В один відносно одного, тим самим змінюючи подачу інжектованої рідини. В камері змішування 2 відбувається змішування обох потоків. Отримана суміш подається до дифузору 4. Вхідне положення елементів: рухома втулка 5 з конфузором 3 і дифузором 4 знаходиться в крайньому лівому положенні під тиском пружини 6. В робочий корпус 1 через отвір А подається рідина, яка, проходячи через конфузор 3, потрапляє до камери розрідження Г. При цьому, під тиском робочого потоку, рухома втулка 5 починає рухатись вправо, отвори Б і В змінюють своє взаємне положення, тим самим змінюється прохідний переріз отвору для інжектованого потоку. Робочий потік на виході конфузора створює область низького тиску в камері розрідження Г. За рахунок перепаду тисків в камері розрідження, ежектована рідина надходить в змішувач. В камері змішування 2 відбувається змішування двох потоків, виникає загальний результуючий потік. Запропонований струминний змішувач сприяє збільшенню надійності при роботі, спрощенню конструкції пристрою, дозволяє працювати з агресивними середовищами з можливістю регулювання співвідношення рідин, що змішуються. 1 UA 113922 U 5 Джерела інформації: 1. Патент 13379U Україна, МПК F04F 5/02. "Струминний апарат" / з. №u200511897;заявл. 12.12.2005; опубл. 15.03.2006. 2. Патент 60790U Україна, МПК F04F 5/54. "Струминний змішувач-насос з рециклом" / з. №u201015389; заявл. 20.12.2010; опубл. 25.06.2011. 3. Патент 1425U Україна, МПК F24D 3/06. "Елеватор" / з. №2001107111; заявл. 19.10.2001; опубл. 15.10.2002. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Струминний змішувач, що містить корпус, камеру змішування, конфузор, дифузор, який відрізняється тим, що в корпусі розташована пружина, а конфузор з дифузором розміщені в рухомій втулці, яка виконана з можливістю зміни свого положення залежно від тиску робочого потоку. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
