Спосіб пуску вертикального стрічкового конвеєра

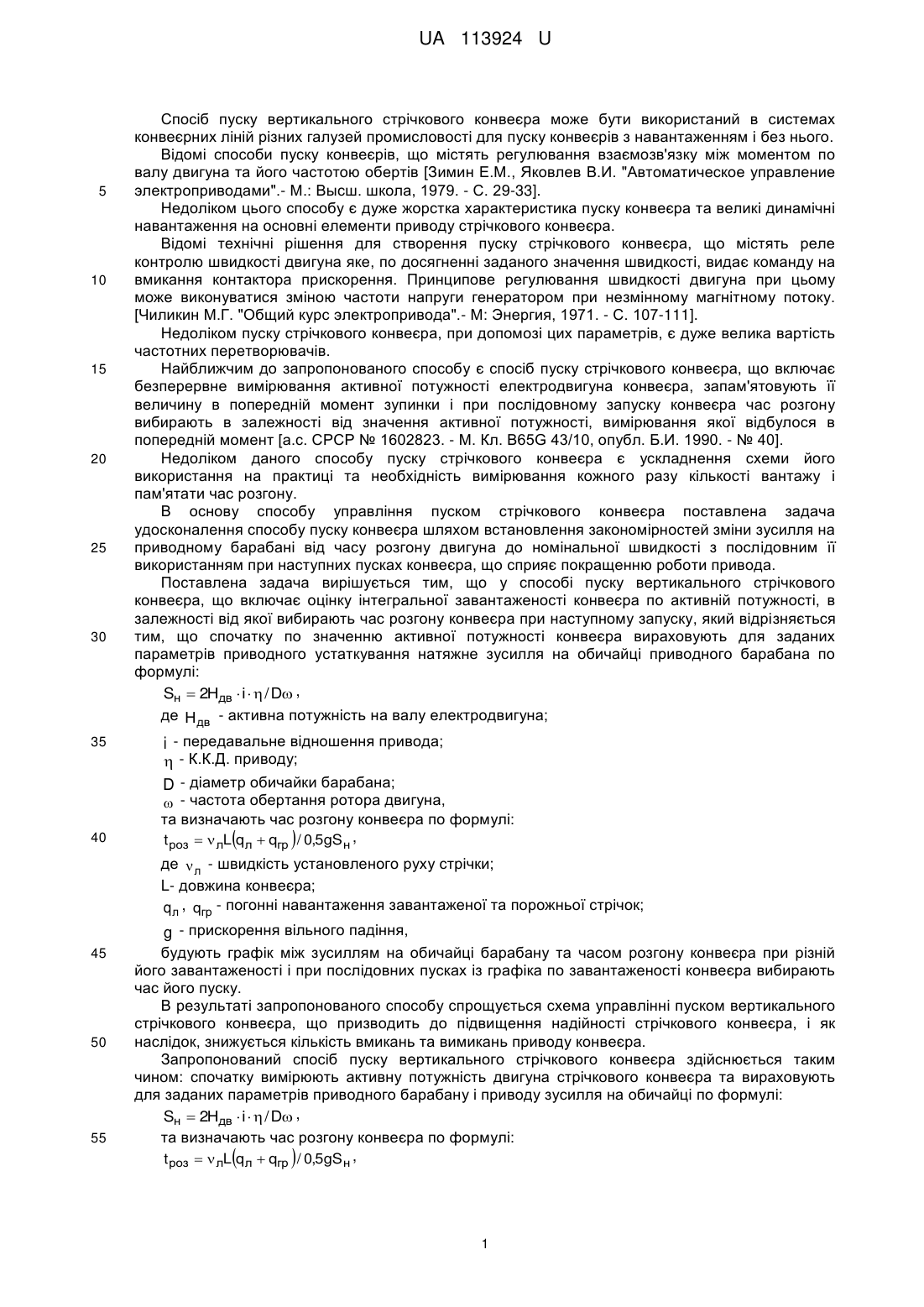

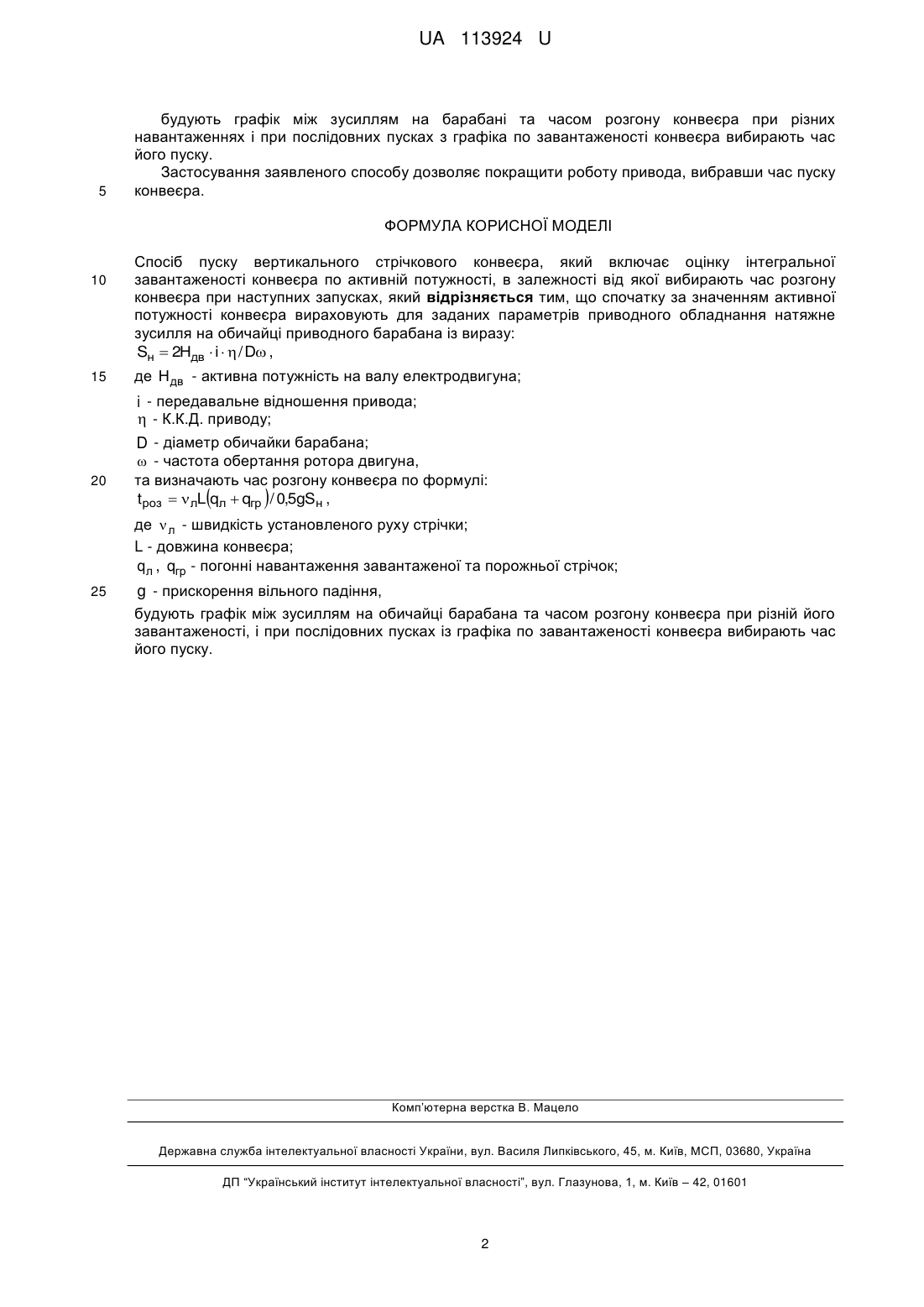

Реферат: Спосіб пуску вертикального стрічкового конвеєра, який включає оцінку інтегральної завантаженості конвеєра по активній потужності, в залежності від якої вибирають час розгону конвеєра при наступних запусках, причому спочатку за значенням активної потужності конвеєра вираховують для заданих параметрів приводного обладнання натяжне зусилля на обичайці приводного барабана із виразу: Sн  2Ндв  і   / D , де Н дв - активна потужність на валу eлектродвигуна; i - передавальне відношення привода;  - К.К.Д. приводу; D - діаметр обичайки барабана;  - частота обертання ротора двигуна, та визначають час розгону конвеєра по формулі: t роз   лL qл  qгр / 0,5gSн ,   де  л - швидкість установленого руху стрічки; L - довжина конвеєра; qл , qгр - погонні навантаження завантаженої та порожньої стрічок; g - прискорення вільного падіння, будують графік між зусиллям на обичайці барабана та часом розгону конвеєра при різній його завантаженості, і при послідовних пусках із графіка по завантаженості конвеєра вибирають час його пуску. UA 113924 U (12) UA 113924 U UA 113924 U 5 10 15 20 25 30 Спосіб пуску вертикального стрічкового конвеєра може бути використаний в системах конвеєрних ліній різних галузей промисловості для пуску конвеєрів з навантаженням і без нього. Відомі способи пуску конвеєрів, що містять регулювання взаємозв'язку між моментом по валу двигуна та його частотою обертів [Зимин Е.М., Яковлев В.И. "Автоматическое управление электроприводами".- М.: Высш. школа, 1979. - С. 29-33]. Недоліком цього способу є дуже жорстка характеристика пуску конвеєра та великі динамічні навантаження на основні елементи приводу стрічкового конвеєра. Відомі технічні рішення для створення пуску стрічкового конвеєра, що містять реле контролю швидкості двигуна яке, по досягненні заданого значення швидкості, видає команду на вмикання контактора прискорення. Принципове регулювання швидкості двигуна при цьому може виконуватися зміною частоти напруги генератором при незмінному магнітному потоку. [Чиликин М.Г. "Общий курс электропривода".- М: Энергия, 1971. - С. 107-111]. Недоліком пуску стрічкового конвеєра, при допомозі цих параметрів, є дуже велика вартість частотних перетворювачів. Найближчим до запропонованого способу є спосіб пуску стрічкового конвеєра, що включає безперервне вимірювання активної потужності електродвигуна конвеєра, запам'ятовують її величину в попередній момент зупинки і при послідовному запуску конвеєра час розгону вибирають в залежності від значення активної потужності, вимірювання якої відбулося в попередній момент [а.с. СРСР № 1602823. - М. Кл. В65G 43/10, опубл. Б.И. 1990. - № 40]. Недоліком даного способу пуску стрічкового конвеєра є ускладнення схеми його використання на практиці та необхідність вимірювання кожного разу кількості вантажу і пам'ятати час розгону. В основу способу управління пуском стрічкового конвеєра поставлена задача удосконалення способу пуску конвеєра шляхом встановлення закономірностей зміни зусилля на приводному барабані від часу розгону двигуна до номінальної швидкості з послідовним її використанням при наступних пусках конвеєра, що сприяє покращенню роботи привода. Поставлена задача вирішується тим, що у способі пуску вертикального стрічкового конвеєра, що включає оцінку інтегральної завантаженості конвеєра по активній потужності, в залежності від якої вибирають час розгону конвеєра при наступному запуску, який відрізняється тим, що спочатку по значенню активної потужності конвеєра вираховують для заданих параметрів приводного устаткування натяжне зусилля на обичайці приводного барабана по формулі: Sн  2Ндв  і   / D , де Н дв - активна потужність на валу eлектродвигуна; 35 40 45 50 55 i - передавальне відношення привода;  - К.К.Д. приводу; D - діаметр обичайки барабана;  - частота обертання ротора двигуна, та визначають час розгону конвеєра по формулі: t роз   лLqл  qгр  / 0,5gS н , де  л - швидкість установленого руху стрічки; L- довжина конвеєра; qл , qгр - погонні навантаження завантаженої та порожньої стрічок; g - прискорення вільного падіння, будують графік між зусиллям на обичайці барабану та часом розгону конвеєра при різній його завантаженості і при послідовних пусках із графіка по завантаженості конвеєра вибирають час його пуску. В результаті запропонованого способу спрощується схема управлінні пуском вертикального стрічкового конвеєра, що призводить до підвищення надійності стрічкового конвеєра, і як наслідок, знижується кількість вмикань та вимикань приводу конвеєра. Запропонований спосіб пуску вертикального стрічкового конвеєра здійснюється таким чином: спочатку вимірюють активну потужність двигуна стрічкового конвеєра та вираховують для заданих параметрів приводного барабану і приводу зусилля на обичайці по формулі: Sн  2Ндв  і   / D , та визначають час розгону конвеєра по формулі: t роз   лL qл  qгр / 0,5gS н ,   1 UA 113924 U 5 будують графік між зусиллям на барабані та часом розгону конвеєра при різних навантаженнях і при послідовних пусках з графіка по завантаженості конвеєра вибирають час його пуску. Застосування заявленого способу дозволяє покращити роботу привода, вибравши час пуску конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб пуску вертикального стрічкового конвеєра, який включає оцінку інтегральної завантаженості конвеєра по активній потужності, в залежності від якої вибирають час розгону конвеєра при наступних запусках, який відрізняється тим, що спочатку за значенням активної потужності конвеєра вираховують для заданих параметрів приводного обладнання натяжне зусилля на обичайці приводного барабана із виразу: Sн  2Ндв  і   / D , де Н дв - активна потужність на валу eлектродвигуна; i - передавальне відношення привода;  - К.К.Д. приводу; D - діаметр обичайки барабана; 20  - частота обертання ротора двигуна, та визначають час розгону конвеєра по формулі: t роз   лL qл  qгр / 0,5gSн ,   де  л - швидкість установленого руху стрічки; L - довжина конвеєра; qл , qгр - погонні навантаження завантаженої та порожньої стрічок; 25 g - прискорення вільного падіння, будують графік між зусиллям на обичайці барабана та часом розгону конвеєра при різній його завантаженості, і при послідовних пусках із графіка по завантаженості конвеєра вибирають час його пуску. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
