Пристрій для випробування одного похилого перерізу в залізобетонних балках
Номер патенту: 114010
Опубліковано: 27.02.2017
Автори: Хміль Роман Євгенович, Бліхарський Зіновій Ярославович, Вегера Павло Іванович
Формула / Реферат

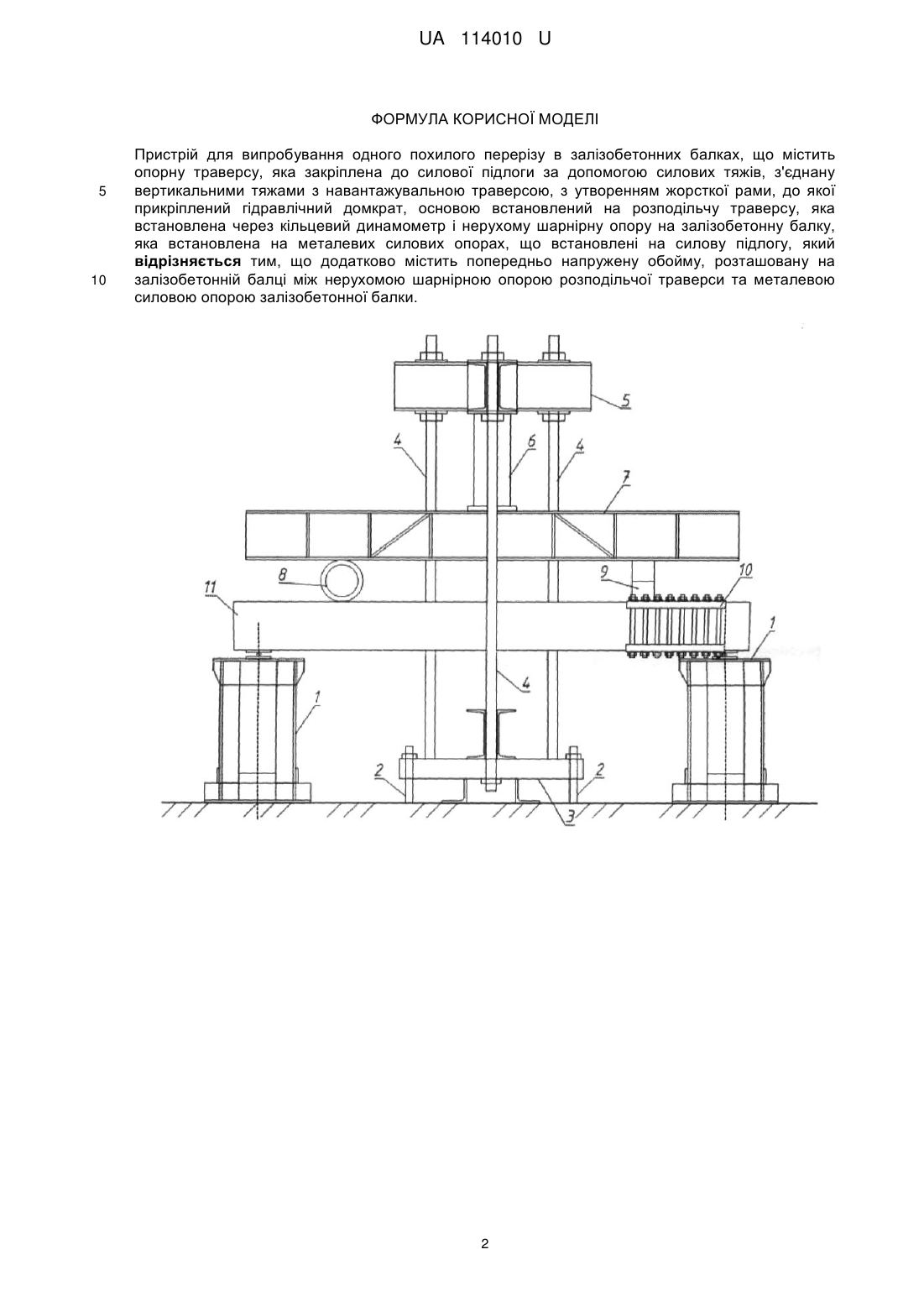

Пристрій для випробування одного похилого перерізу в залізобетонних балках, що містить опорну траверсу, яка закріплена до силової підлоги за допомогою силових тяжів, з'єднану вертикальними тяжами з навантажувальною траверсою, з утворенням жорсткої рами, до якої прикріплений гідравлічний домкрат, основою встановлений на розподільчу траверсу, яка встановлена через кільцевий динамометр і нерухому шарнірну опору на залізобетонну балку, яка встановлена на металевих силових опорах, що встановлені на силову підлогу, який відрізняється тим, що додатково містить попередньо напружену обойму, розташовану на залізобетонній балці між нерухомою шарнірною опорою розподільчої траверси та металевою силовою опорою залізобетонної балки.
Текст
Реферат: UA 114010 U UA 114010 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і може бути використана для випробування будівельних конструкцій, типу залізобетонні балки, на дію поперечної сили. Відома установка для випробування похилих перерізів залізобетонних балок на дію поперечної сили (Довженко О.О. Результати експериментальних досліджень міцності балок із високоміцного бетону за похилими перерізами /О.О. Довженко, Т.Ю. Качан, О.О. Мальована, В.Ю. Бобрич //Будівельні конструкції - 2013. - Вип. 78 (1). -С. 565-571). Пристрій складається з вертикальної силової рами, що містить знизу розподільчу траверсу. Навантаження прикладається гідравлічним домкратом через розподільчу траверсу до залізобетонної балки. Однак ця установка характеризується тим, що надає можливість випробовувати обидва похилих перерізи одночасно, що призводить до складності випробовувань, оскільки необхідно одночасно фіксувати розвиток деформацій в обох похилих перерізах балки. В основу корисної моделі поставлено задачу створити пристрій для дослідження кожного похилого перерізу залізобетонних балок окремо, в якому введення нових конструктивних елементів дозволить проводити випробовування одного похилого перерізу, в той час як інший буде знаходитись в пружній стадії. Поставлена задача вирішується тим, що пристрій для випробування одного похилого перерізу в залізобетонних балках містить опорну траверсу, яка закріплена до силової підлоги за допомогою силових тяжів, з'єднана вертикальними тяжами з навантажувальною траверсою, з утворенням жорсткої рами, до якої прикріплений гідравлічний домкрат, основою встановлений на розподільчу траверсу, яка встановлена через кільцевий динамометр і нерухому шарнірну опору на залізобетонну балку, яка встановлена на металевих силових опорах, що встановлені на силову підлогу, додатково містить попередньо напружену обойму розташовану на залізобетонній балці між нерухомою шарнірною опорою розподільчої траверси та металевою силовою опорою залізобетонної балки. Таке виконання пристрою для випробовування одного похилого перерізу в залізобетонних балках дозволяє проводити дослідження з вищою точністю, оскільки необхідно спостерігати лише за одним похилим перерізом балки, виконати дослідження одного похилого перерізу, і при потребі продублювати результати вимірювань на іншому. Таким чином, маючи одну дослідну балку, можна провести два дослідження. На кресленні показано пристрій для випробовування одного похилого перерізу в залізобетонних балках, де 1 - металеві силові опори; 2 - силові тяжі; 3 - опорна траверса; 4 вертикальні тяжі; 5 - навантажувальна траверса; 6 - гідравлічний домкрат; 7 - розподільча траверса; 8 - кільцевий динамометр; 9 - нерухома шарнірна опора; 10 - попередньо напружена обойма; 11 - залізобетонна балка. Пристрій для випробовування одного похилого перерізу в залізобетонній балці 11 складається з трьох вертикальних тяжів 2, що кріпляться до опорної траверси 3, яка зафіксована силовими тяжами 2 в силову підлогу, та навантажувальної траверси 5, до якої кріпиться гідравлічний домкрат 6. Зусилля з гідравлічного домкрату 6 передається на розподільчу траверсу 7, яка навантажує дослідну залізобетонну балку 11, через кільцевий динамометр 8 та нерухому шарнірну опору 9, яка розташовується на металевій попередньо напруженій обоймі 10, встановленій на одному з похилих перерізів балки. Пристрій на випробування одного похилого перерізу в залізобетонній балці 11 діє наступним чином. На дослідну залізобетонну балку 11 встановлюють металеву обойму 10, після чого встановлюють її на металеві силові опори 1. На залізобетонну балку 11 встановлюють кільцевий динамометр 8 та нерухому шарнірну опору 9, на які розміщують розподільчу траверсу 7 та гідравлічний домкрат 6, котрий обпертий об навантажувальну траверсу 5 жорсткої рами. Жорстка рама складається з навантажувальної траверси 5, з'єднаної вертикальними тяжами 4 з опорною траверсою 3, яка зафіксована силовими тяжами 2 в силову підлогу. В процесі випробовування тиск від гідравлічного домкрату 6 через розподільчу траверсу 7 та кільцевий динамометр 8 і нерухому шарнірну опору 9 передається на дослідний зразок - залізобетонну балку 11. За допомогою вимірювальних приладів вимірюють деформації одного похилого перерізу в залізобетонні балці 11, в той час інший похилий переріз працює в пружній стадії. 1 UA 114010 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для випробування одного похилого перерізу в залізобетонних балках, що містить опорну траверсу, яка закріплена до силової підлоги за допомогою силових тяжів, з'єднану вертикальними тяжами з навантажувальною траверсою, з утворенням жорсткої рами, до якої прикріплений гідравлічний домкрат, основою встановлений на розподільчу траверсу, яка встановлена через кільцевий динамометр і нерухому шарнірну опору на залізобетонну балку, яка встановлена на металевих силових опорах, що встановлені на силову підлогу, який відрізняється тим, що додатково містить попередньо напружену обойму, розташовану на залізобетонній балці між нерухомою шарнірною опорою розподільчої траверси та металевою силовою опорою залізобетонної балки. 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01N 3/10
Мітки: випробування, похилого, перерізу, пристрій, одного, залізобетонних, балках
