Спосіб анкерування сталевого профільованого настилу у монолітних залізобетонних плитах, влаштованих по залізобетонних балках, за допомогою розпірних та зварних з’єднань

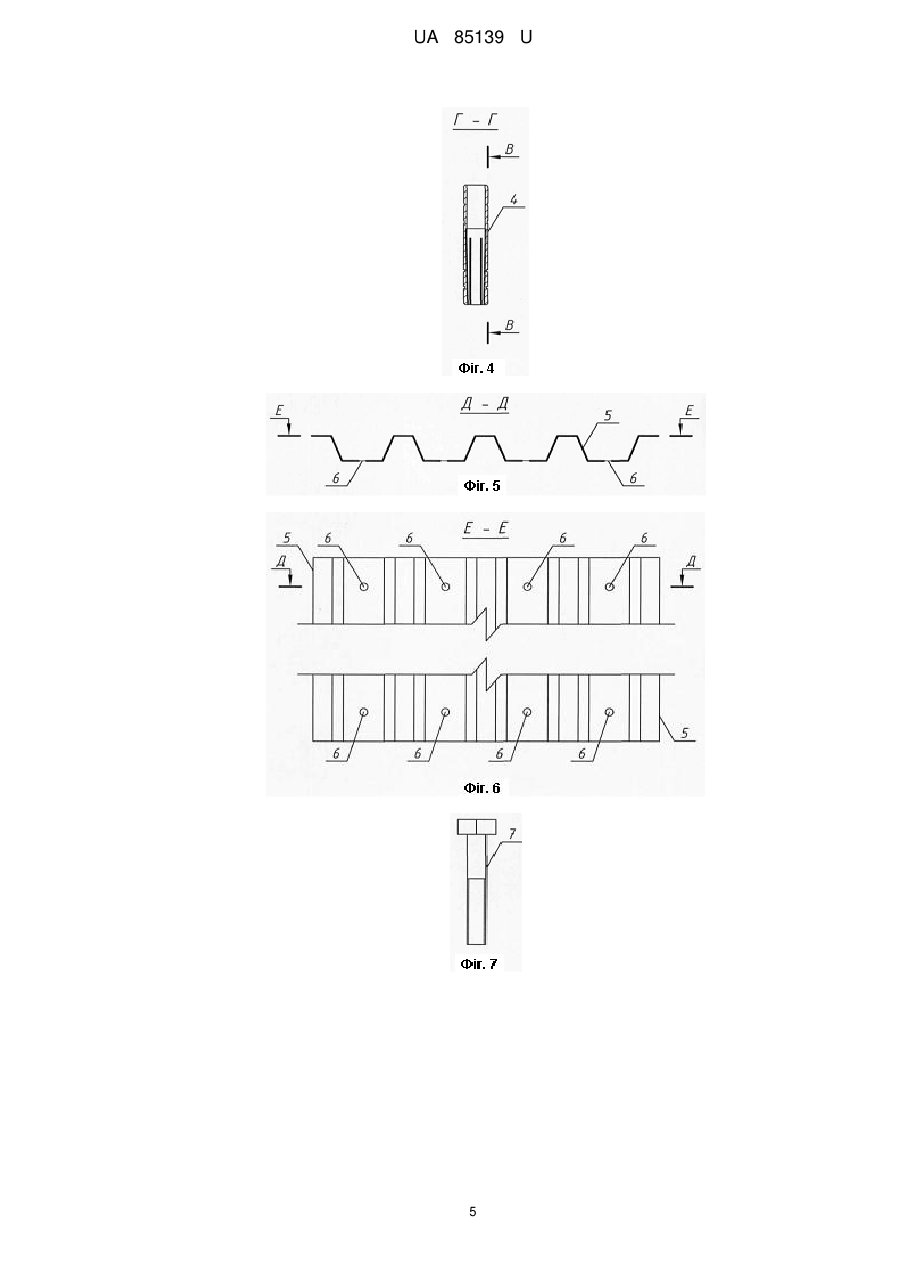

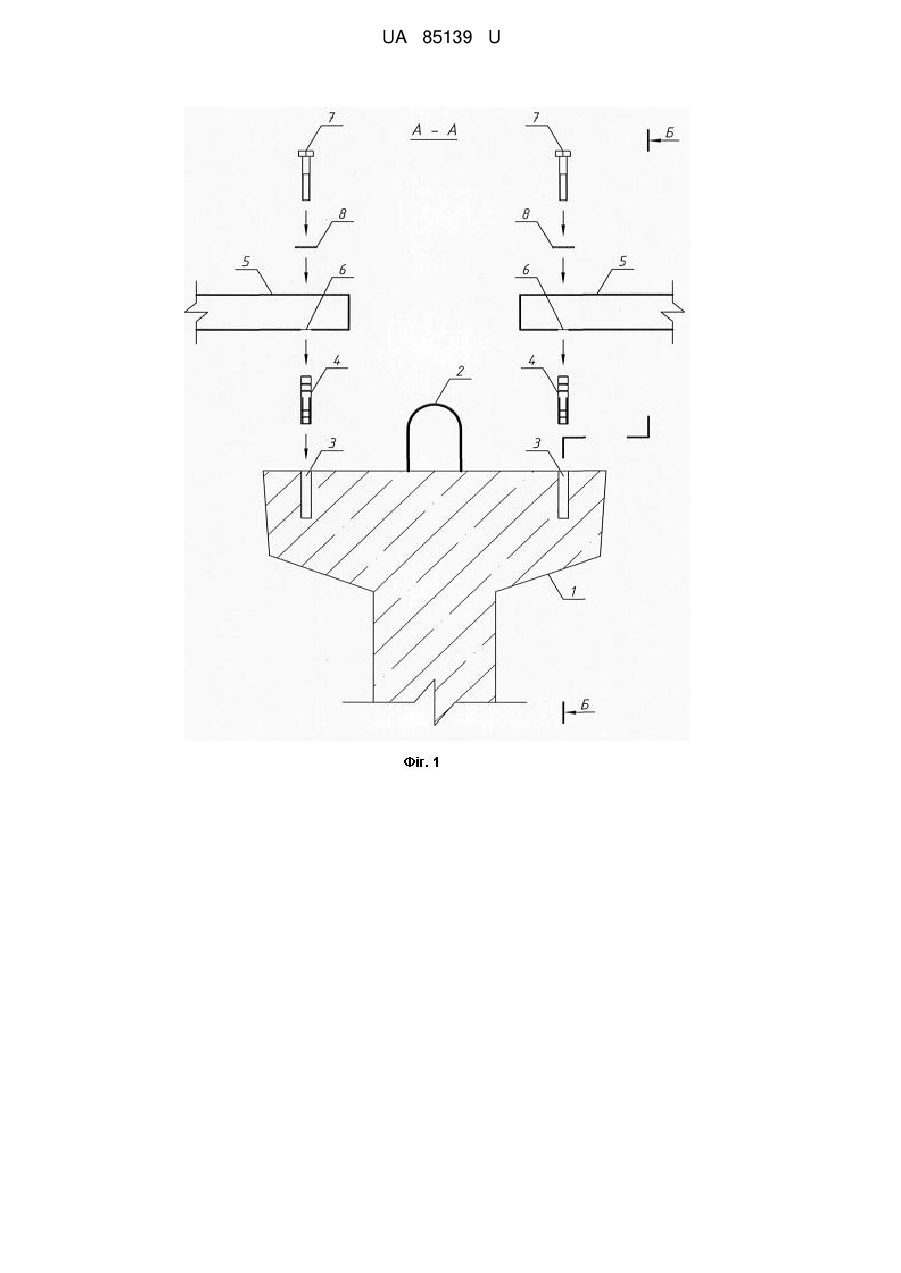

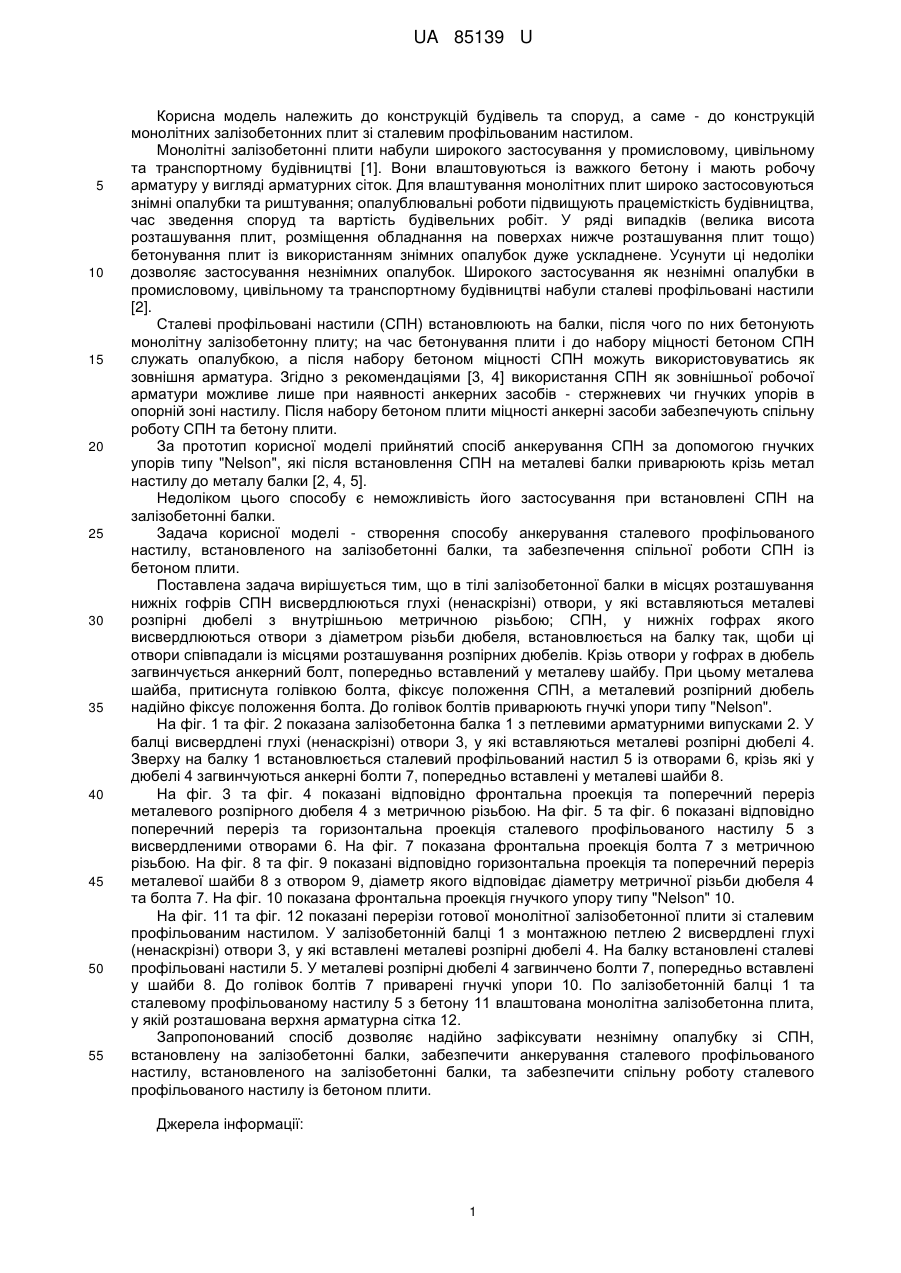

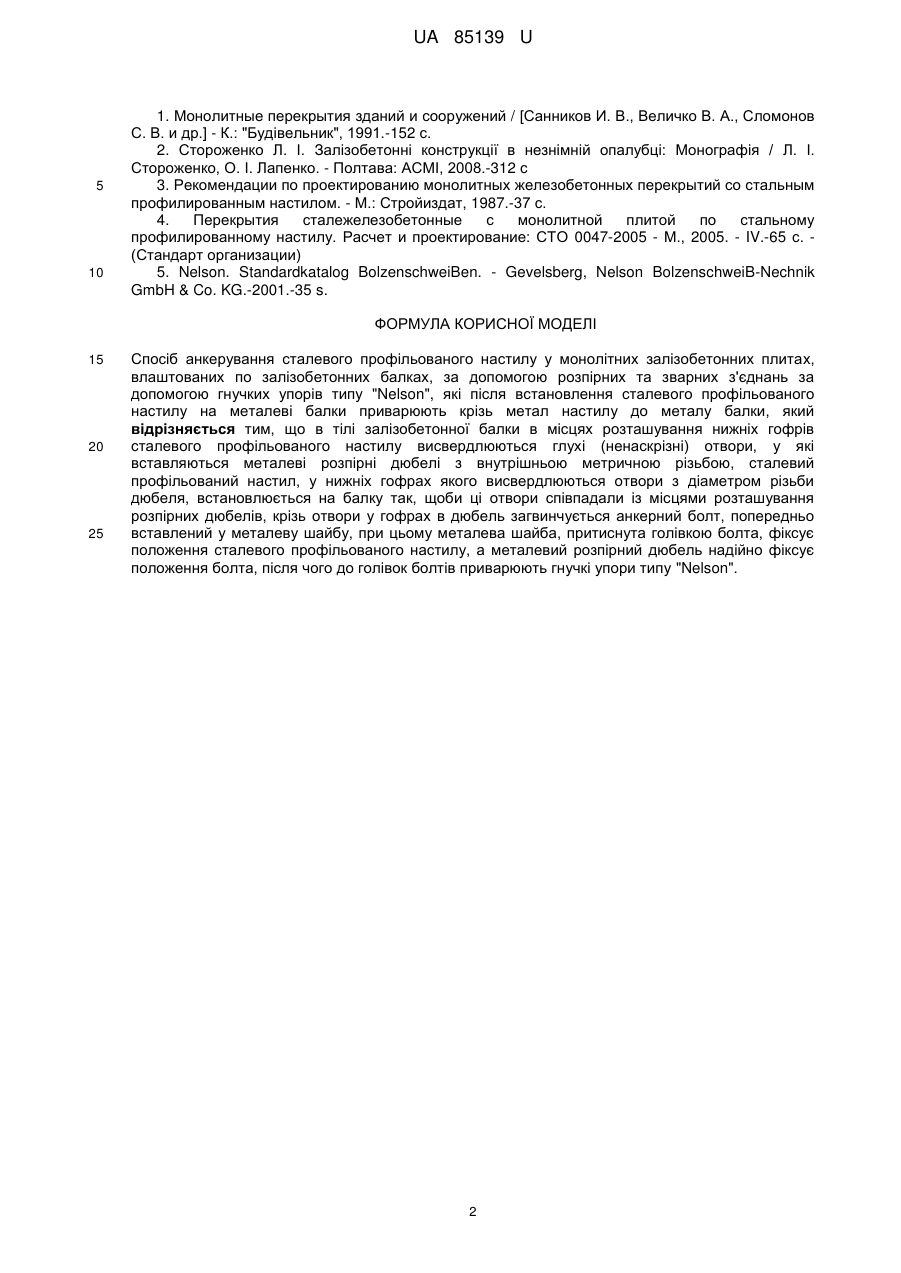

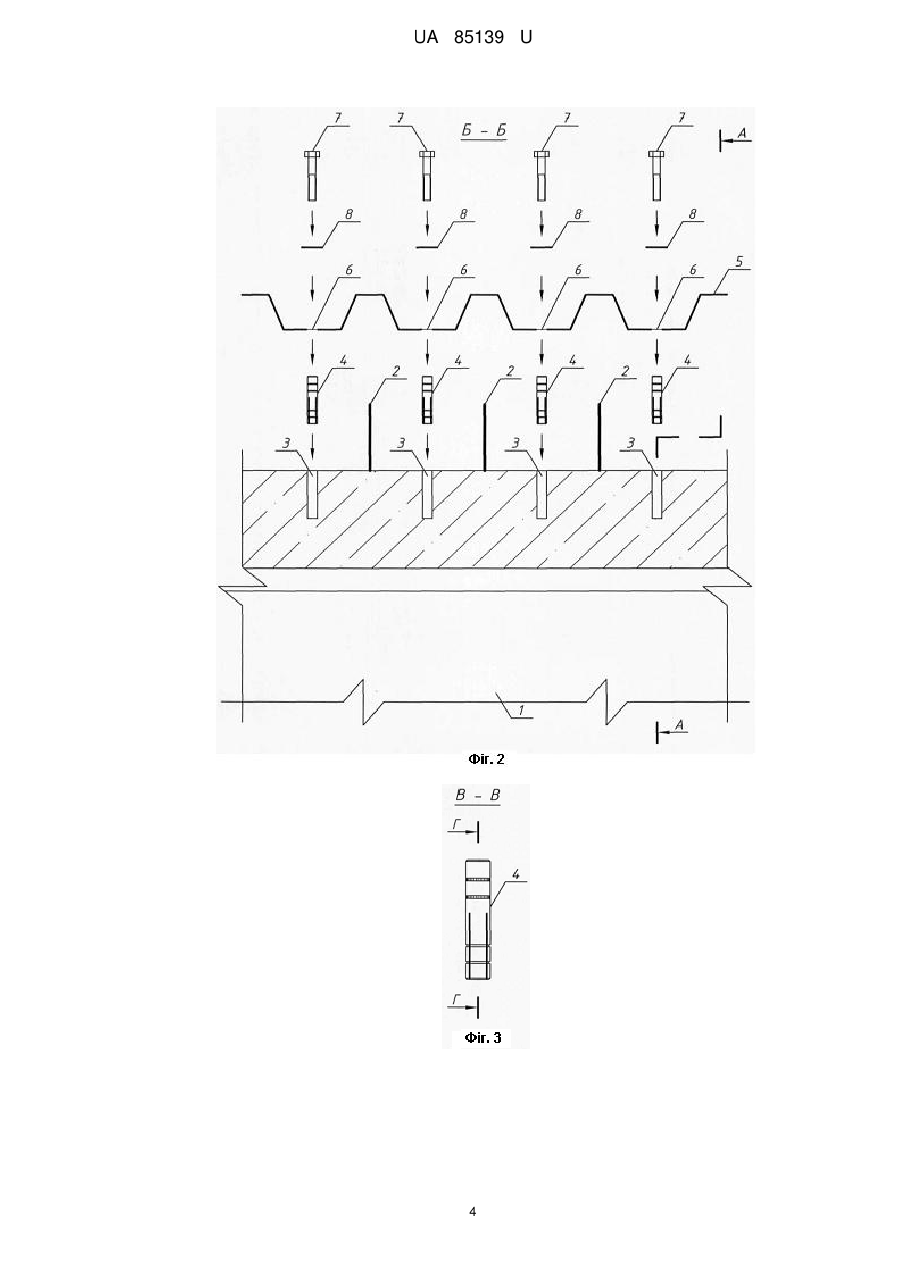

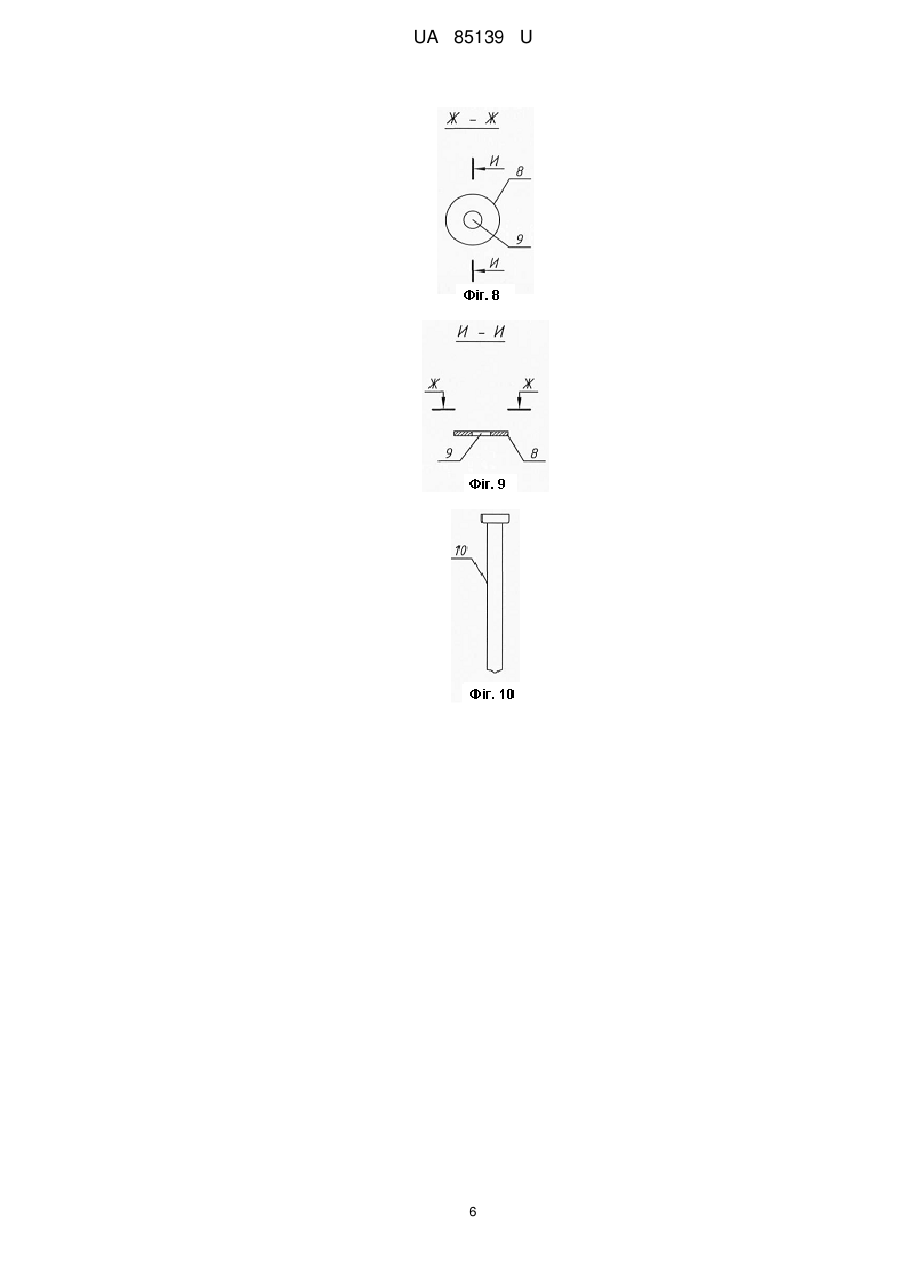

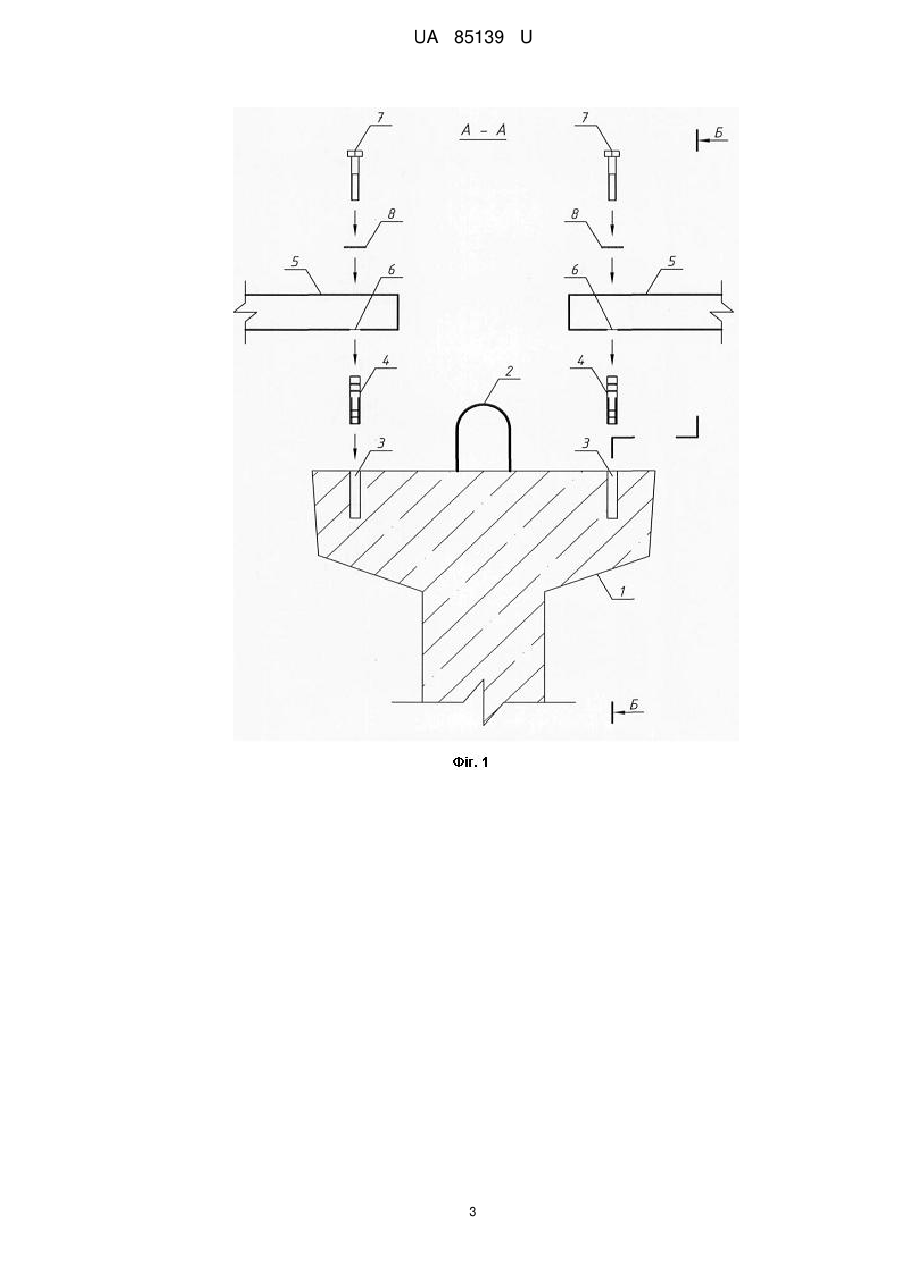

Реферат: Спосіб анкерування сталевого профільованого настилу у монолітних залізобетонних плитах, влаштованих по залізобетонних балках, за допомогою розпірних та зварних з'єднань за допомогою гнучких упорів типу "Nelson", які після встановлення сталевого профільованого настилу на металеві балки приварюють крізь метал настилу до металу балки. Крім цього, в тілі залізобетонної балки в місцях розташування нижніх гофрів сталевого профільованого настилу висвердлюються глухі (ненаскрізні) отвори, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою, сталевий профільований настил, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоб ці отвори співпадали із місцями розташування розпірних дюбелів, крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу, при цьому металева шайба, притиснута голівкою болта, фіксує положення сталевого профільованого настилу, а металевий розпірний дюбель надійно фіксує положення болта, після чого до голівок болтів приварюють гнучкі упори типу "Nelson". UA 85139 U (54) СПОСІБ АНКЕРУВАННЯ СТАЛЕВОГО ПРОФІЛЬОВАНОГО НАСТИЛУ У МОНОЛІТНИХ ЗАЛІЗОБЕТОННИХ ПЛИТАХ, ВЛАШТОВАНИХ ПО ЗАЛІЗОБЕТОННИХ БАЛКАХ, ЗА ДОПОМОГОЮ РОЗПІРНИХ ТА ЗВАРНИХ З'ЄДНАНЬ UA 85139 U UA 85139 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій будівель та споруд, а саме - до конструкцій монолітних залізобетонних плит зі сталевим профільованим настилом. Монолітні залізобетонні плити набули широкого застосування у промисловому, цивільному та транспортному будівництві [1]. Вони влаштовуються із важкого бетону і мають робочу арматуру у вигляді арматурних сіток. Для влаштування монолітних плит широко застосовуються знімні опалубки та риштування; опалублювальні роботи підвищують працемісткість будівництва, час зведення споруд та вартість будівельних робіт. У ряді випадків (велика висота розташування плит, розміщення обладнання на поверхах нижче розташування плит тощо) бетонування плит із використанням знімних опалубок дуже ускладнене. Усунути ці недоліки дозволяє застосування незнімних опалубок. Широкого застосування як незнімні опалубки в промисловому, цивільному та транспортному будівництві набули сталеві профільовані настили [2]. Сталеві профільовані настили (СПН) встановлюють на балки, після чого по них бетонують монолітну залізобетонну плиту; на час бетонування плити і до набору міцності бетоном СПН служать опалубкою, а після набору бетоном міцності СПН можуть використовуватись як зовнішня арматура. Згідно з рекомендаціями [3, 4] використання СПН як зовнішньої робочої арматури можливе лише при наявності анкерних засобів - стержневих чи гнучких упорів в опорній зоні настилу. Після набору бетоном плити міцності анкерні засоби забезпечують спільну роботу СПН та бетону плити. За прототип корисної моделі прийнятий спосіб анкерування СПН за допомогою гнучких упорів типу "Nelson", які після встановлення СПН на металеві балки приварюють крізь метал настилу до металу балки [2, 4, 5]. Недоліком цього способу є неможливість його застосування при встановлені СПН на залізобетонні балки. Задача корисної моделі - створення способу анкерування сталевого профільованого настилу, встановленого на залізобетонні балки, та забезпечення спільної роботи СПН із бетоном плити. Поставлена задача вирішується тим, що в тілі залізобетонної балки в місцях розташування нижніх гофрів СПН висвердлюються глухі (ненаскрізні) отвори, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою; СПН, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоби ці отвори співпадали із місцями розташування розпірних дюбелів. Крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу. При цьому металева шайба, притиснута голівкою болта, фіксує положення СПН, а металевий розпірний дюбель надійно фіксує положення болта. До голівок болтів приварюють гнучкі упори типу "Nelson". На фіг. 1 та фіг. 2 показана залізобетонна балка 1 з петлевими арматурними випусками 2. У балці висвердлені глухі (ненаскрізні) отвори 3, у які вставляються металеві розпірні дюбелі 4. Зверху на балку 1 встановлюється сталевий профільований настил 5 із отворами 6, крізь які у дюбелі 4 загвинчуються анкерні болти 7, попередньо вставлені у металеві шайби 8. На фіг. 3 та фіг. 4 показані відповідно фронтальна проекція та поперечний переріз металевогорозпірного дюбеля 4 з метричною різьбою. На фіг. 5 та фіг. 6 показані відповідно поперечний переріз та горизонтальна проекція сталевого профільованого настилу 5 з висвердленими отворами 6. На фіг. 7 показана фронтальна проекція болта 7 з метричною різьбою. На фіг. 8 та фіг. 9 показані відповідно горизонтальна проекція та поперечний переріз металевої шайби 8 з отвором 9, діаметр якого відповідає діаметру метричної різьби дюбеля 4 та болта 7. На фіг. 10 показана фронтальна проекція гнучкого упору типу "Nelson" 10. На фіг. 11 та фіг. 12 показані перерізи готової монолітної залізобетонної плити зі сталевим профільованим настилом. У залізобетонній балці 1 з монтажною петлею 2 висвердлені глухі (ненаскрізні) отвори 3, у які вставлені металеві розпірні дюбелі 4. На балку встановлені сталеві профільовані настили 5. У металеві розпірні дюбелі 4 загвинчено болти 7, попередньо вставлені у шайби 8. До голівок болтів 7 приварені гнучкі упори 10. По залізобетонній балці 1 та сталевому профільованому настилу 5 з бетону 11 влаштована монолітна залізобетонна плита, у якій розташована верхня арматурна сітка 12. Запропонований спосіб дозволяє надійно зафіксувати незнімну опалубку зі СПН, встановлену на залізобетонні балки, забезпечити анкерування сталевого профільованого настилу, встановленого на залізобетонні балки, та забезпечити спільну роботу сталевого профільованого настилу із бетоном плити. Джерела інформації: 1 UA 85139 U 5 10 1. Монолитные перекрытия зданий и сооружений / [Санников И. В., Величко В. А., Сломонов С. В. и др.] - К.: "Будівельник", 1991.-152 с. 2. Стороженко Л. І. Залізобетонні конструкції в незнімній опалубці: Монографія / Л. І. Стороженко, О. І. Лапенко. - Полтава: АСМІ, 2008.-312 с 3. Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом. - М.: Стройиздат, 1987.-37 с. 4. Перекрытия сталежелезобетонные с монолитной плитой по стальному профилированному настилу. Расчет и проектирование: СТО 0047-2005 - М., 2005. - IV.-65 с. (Стандарт организации) 5. Nelson. Standardkatalog BolzenschweiBen. - Gevelsberg, Nelson BolzenschweiB-Nechnik GmbH & Co. KG.-2001.-35 s. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб анкерування сталевого профільованого настилу у монолітних залізобетонних плитах, влаштованих по залізобетонних балках, за допомогою розпірних та зварних з'єднань за допомогою гнучких упорів типу "Nelson", які після встановлення сталевого профільованого настилу на металеві балки приварюють крізь метал настилу до металу балки, який відрізняється тим, що в тілі залізобетонної балки в місцях розташування нижніх гофрів сталевого профільованого настилу висвердлюються глухі (ненаскрізні) отвори, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою, сталевий профільований настил, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоби ці отвори співпадали із місцями розташування розпірних дюбелів, крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу, при цьому металева шайба, притиснута голівкою болта, фіксує положення сталевого профільованого настилу, а металевий розпірний дюбель надійно фіксує положення болта, після чого до голівок болтів приварюють гнучкі упори типу "Nelson". 2 UA 85139 U 3 UA 85139 U 4 UA 85139 U 5 UA 85139 U 6 UA 85139 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
