Вал грохота

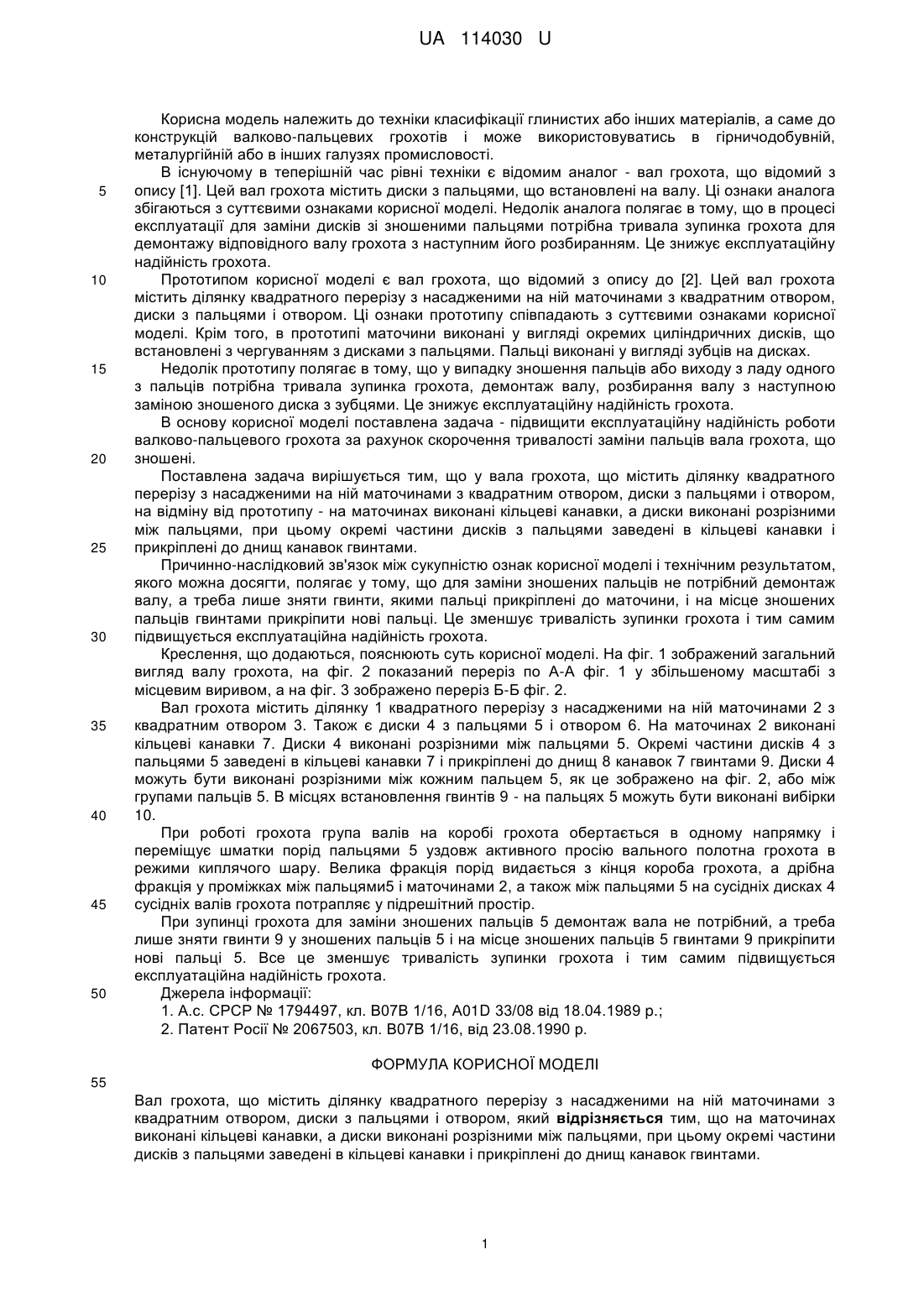

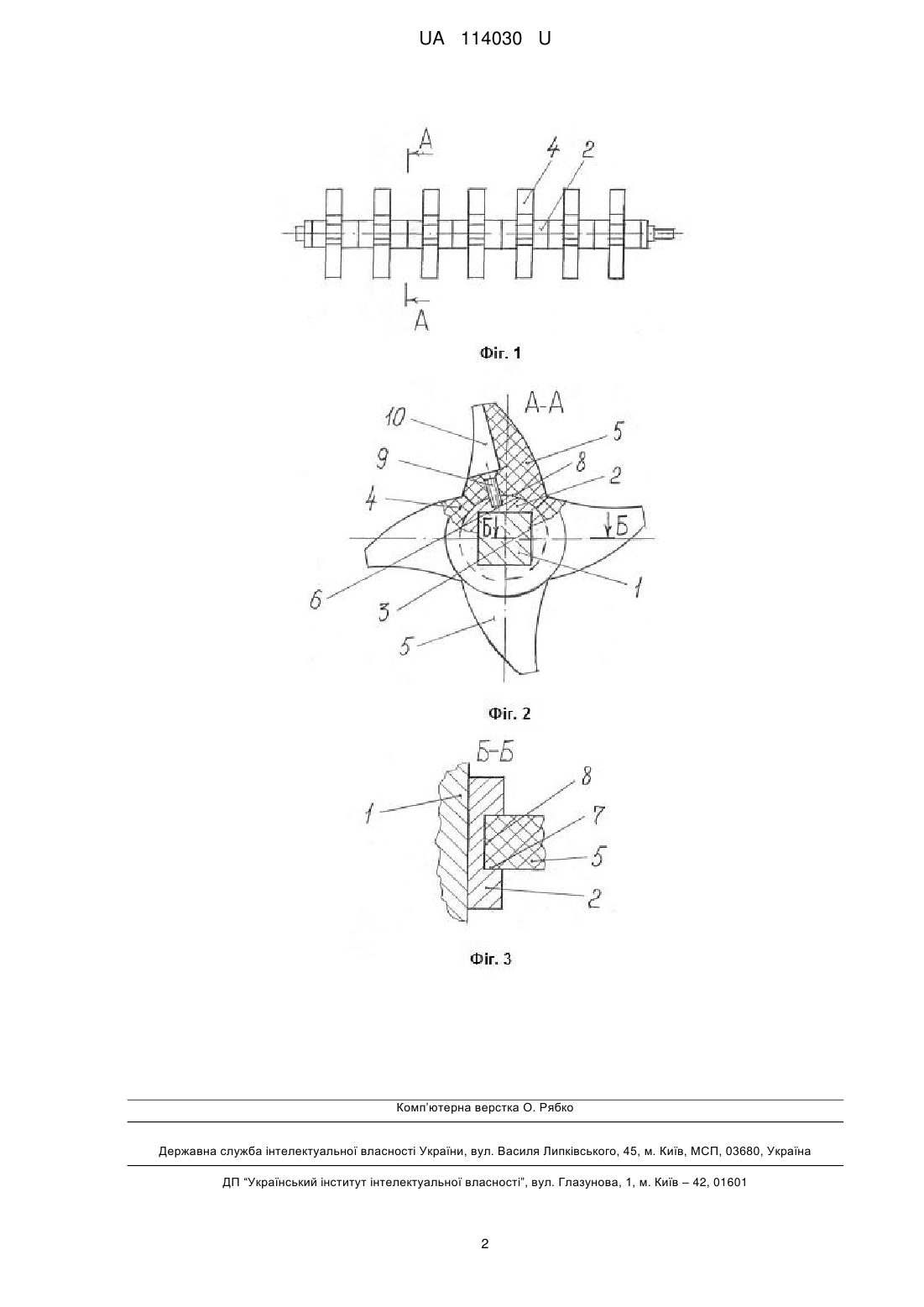

Реферат: Вал грохота містить ділянку квадратного перерізу з насадженими на ній маточинами з квадратним отвором, диски з пальцями і отвором. На маточинах виконані кільцеві канавки, а диски виконані розрізними між пальцями, при цьому окремі частини дисків з пальцями заведені в кільцеві канавки і прикріплені до днищ канавок гвинтами. UA 114030 U (12) UA 114030 U UA 114030 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки класифікації глинистих або інших матеріалів, а саме до конструкцій валково-пальцевих грохотів і може використовуватись в гірничодобувній, металургійній або в інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - вал грохота, що відомий з опису [1]. Цей вал грохота містить диски з пальцями, що встановлені на валу. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Недолік аналога полягає в тому, що в процесі експлуатації для заміни дисків зі зношеними пальцями потрібна тривала зупинка грохота для демонтажу відповідного валу грохота з наступним його розбиранням. Це знижує експлуатаційну надійність грохота. Прототипом корисної моделі є вал грохота, що відомий з опису до [2]. Цей вал грохота містить ділянку квадратного перерізу з насадженими на ній маточинами з квадратним отвором, диски з пальцями і отвором. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі маточини виконані у вигляді окремих циліндричних дисків, що встановлені з чергуванням з дисками з пальцями. Пальці виконані у вигляді зубців на дисках. Недолік прототипу полягає в тому, що у випадку зношення пальців або виходу з ладу одного з пальців потрібна тривала зупинка грохота, демонтаж валу, розбирання валу з наступною заміною зношеного диска з зубцями. Це знижує експлуатаційну надійність грохота. В основу корисної моделі поставлена задача - підвищити експлуатаційну надійність роботи валково-пальцевого грохота за рахунок скорочення тривалості заміни пальців вала грохота, що зношені. Поставлена задача вирішується тим, що у вала грохота, що містить ділянку квадратного перерізу з насадженими на ній маточинами з квадратним отвором, диски з пальцями і отвором, на відміну від прототипу - на маточинах виконані кільцеві канавки, а диски виконані розрізними між пальцями, при цьому окремі частини дисків з пальцями заведені в кільцеві канавки і прикріплені до днищ канавок гвинтами. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у тому, що для заміни зношених пальців не потрібний демонтаж валу, а треба лише зняти гвинти, якими пальці прикріплені до маточини, і на місце зношених пальців гвинтами прикріпити нові пальці. Це зменшує тривалість зупинки грохота і тим самим підвищується експлуатаційна надійність грохота. Креслення, що додаються, пояснюють суть корисної моделі. На фіг. 1 зображений загальний вигляд валу грохота, на фіг. 2 показаний переріз по А-А фіг. 1 у збільшеному масштабі з місцевим виривом, а на фіг. 3 зображено переріз Б-Б фіг. 2. Вал грохота містить ділянку 1 квадратного перерізу з насадженими на ній маточинами 2 з квадратним отвором 3. Також є диски 4 з пальцями 5 і отвором 6. На маточинах 2 виконані кільцеві канавки 7. Диски 4 виконані розрізними між пальцями 5. Окремі частини дисків 4 з пальцями 5 заведені в кільцеві канавки 7 і прикріплені до днищ 8 канавок 7 гвинтами 9. Диски 4 можуть бути виконані розрізними між кожним пальцем 5, як це зображено на фіг. 2, або між групами пальців 5. В місцях встановлення гвинтів 9 - на пальцях 5 можуть бути виконані вибірки 10. При роботі грохота група валів на коробі грохота обертається в одному напрямку і переміщує шматки порід пальцями 5 уздовж активного просію вального полотна грохота в режими киплячого шару. Велика фракція порід видається з кінця короба грохота, а дрібна фракція у проміжках між пальцями5 і маточинами 2, а також між пальцями 5 на сусідніх дисках 4 сусідніх валів грохота потрапляє у підрешітний простір. При зупинці грохота для заміни зношених пальців 5 демонтаж вала не потрібний, а треба лише зняти гвинти 9 у зношених пальців 5 і на місце зношених пальців 5 гвинтами 9 прикріпити нові пальці 5. Все це зменшує тривалість зупинки грохота і тим самим підвищується експлуатаційна надійність грохота. Джерела інформації: 1. А.с. СРСР № 1794497, кл. В07В 1/16, А01D 33/08 від 18.04.1989 p.; 2. Патент Росії № 2067503, кл. В07В 1/16, від 23.08.1990 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Вал грохота, що містить ділянку квадратного перерізу з насадженими на ній маточинами з квадратним отвором, диски з пальцями і отвором, який відрізняється тим, що на маточинах виконані кільцеві канавки, а диски виконані розрізними між пальцями, при цьому окремі частини дисків з пальцями заведені в кільцеві канавки і прикріплені до днищ канавок гвинтами. 1 UA 114030 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
