Валково-пальцевий грохот

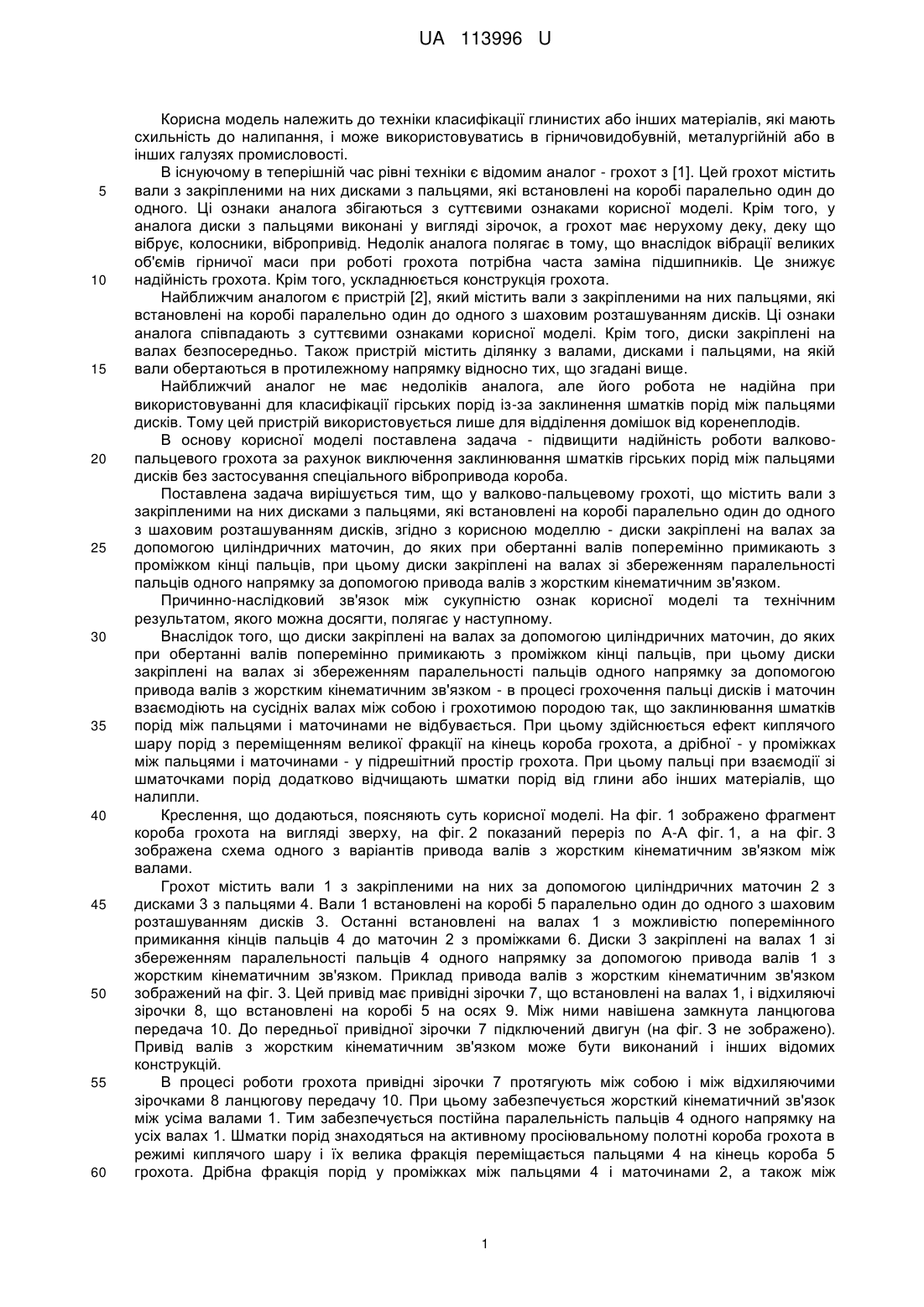

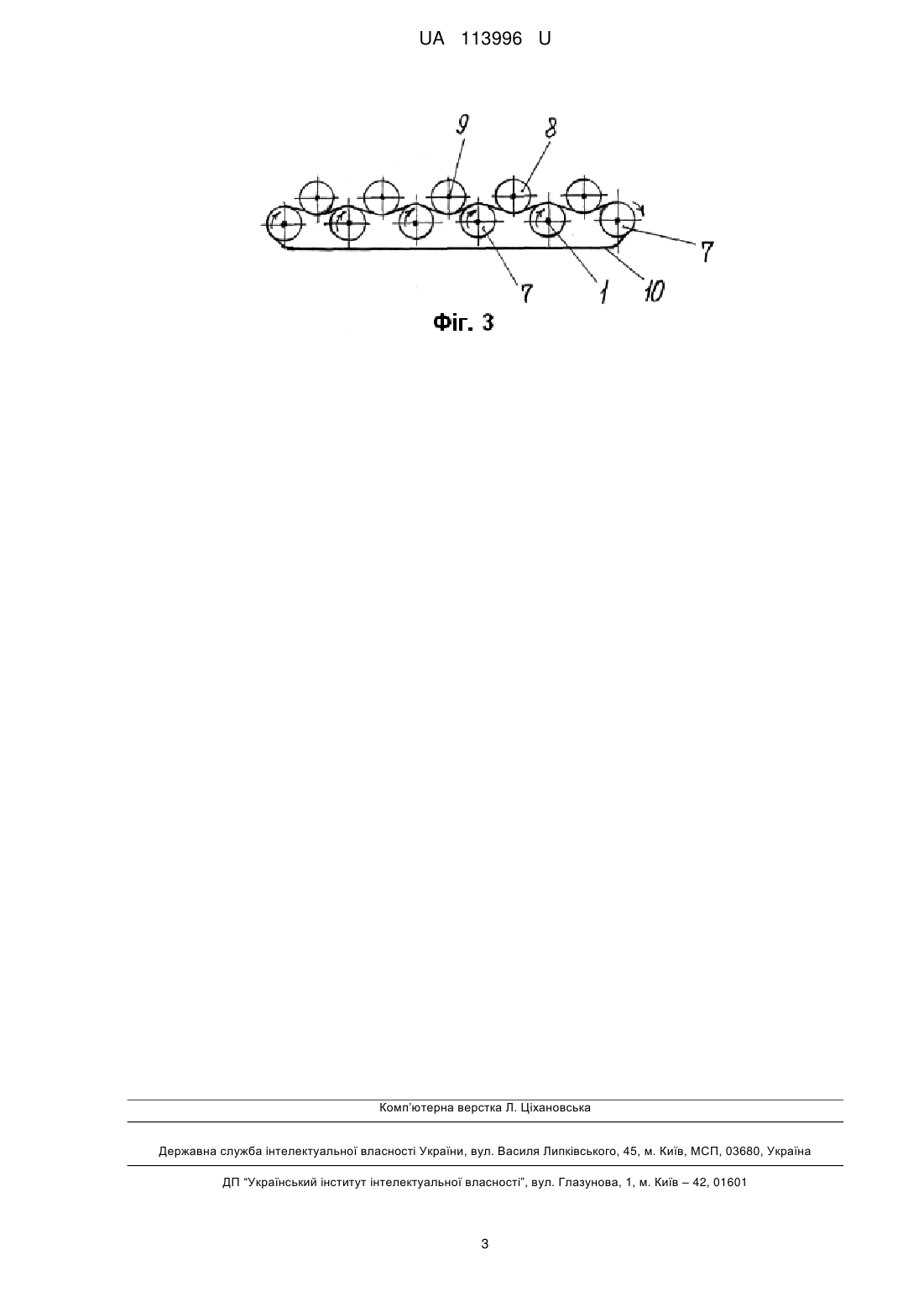

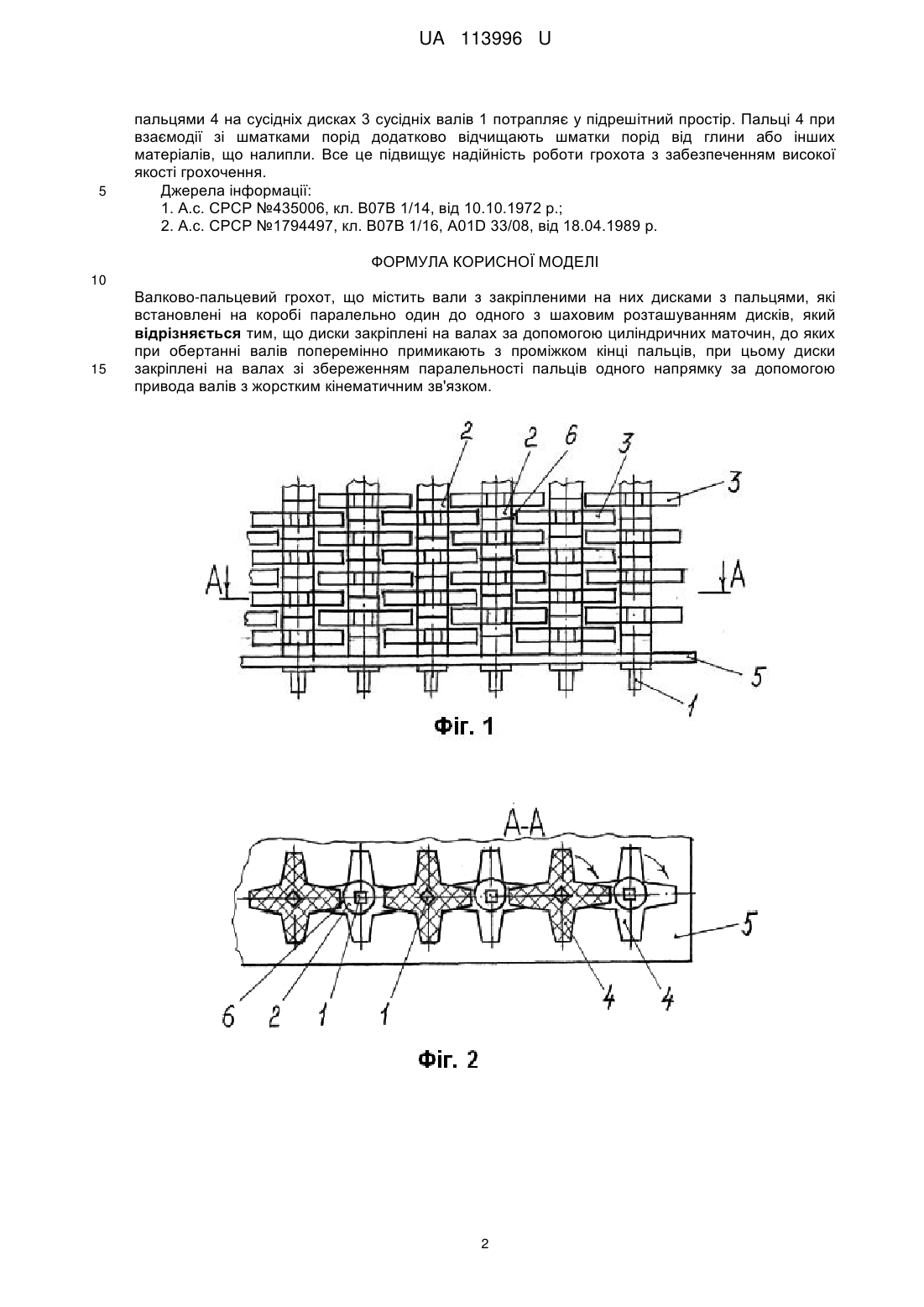

Реферат: Валково-пальцевий грохот, що містить вали з закріпленими на них дисками з пальцями, які встановлені на коробі паралельно один до одного з шаховим розташуванням дисків. Диски закріплені на валах за допомогою циліндричних маточин, до яких при обертанні валів поперемінно примикають з проміжком кінці пальців, при цьому диски закріплені на валах зі збереженням паралельності пальців одного напрямку за допомогою привода валів з жорстким кінематичним зв'язком. UA 113996 U (12) UA 113996 U UA 113996 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки класифікації глинистих або інших матеріалів, які мають схильність до налипання, і може використовуватись в гірничовидобувній, металургійній або в інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - грохот з [1]. Цей грохот містить вали з закріпленими на них дисками з пальцями, які встановлені на коробі паралельно один до одного. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, у аналога диски з пальцями виконані у вигляді зірочок, а грохот має нерухому деку, деку що вібрує, колосники, вібропривід. Недолік аналога полягає в тому, що внаслідок вібрації великих об'ємів гірничої маси при роботі грохота потрібна часта заміна підшипників. Це знижує надійність грохота. Крім того, ускладнюється конструкція грохота. Найближчим аналогом є пристрій [2], який містить вали з закріпленими на них пальцями, які встановлені на коробі паралельно один до одного з шаховим розташуванням дисків. Ці ознаки аналога співпадають з суттєвими ознаками корисної моделі. Крім того, диски закріплені на валах безпосередньо. Також пристрій містить ділянку з валами, дисками і пальцями, на якій вали обертаються в протилежному напрямку відносно тих, що згадані вище. Найближчий аналог не має недоліків аналога, але його робота не надійна при використовуванні для класифікації гірських порід із-за заклинення шматків порід між пальцями дисків. Тому цей пристрій використовується лише для відділення домішок від коренеплодів. В основу корисної моделі поставлена задача - підвищити надійність роботи валковопальцевого грохота за рахунок виключення заклинювання шматків гірських порід між пальцями дисків без застосування спеціального вібропривода короба. Поставлена задача вирішується тим, що у валково-пальцевому грохоті, що містить вали з закріпленими на них дисками з пальцями, які встановлені на коробі паралельно один до одного з шаховим розташуванням дисків, згідно з корисною моделлю - диски закріплені на валах за допомогою циліндричних маточин, до яких при обертанні валів поперемінно примикають з проміжком кінці пальців, при цьому диски закріплені на валах зі збереженням паралельності пальців одного напрямку за допомогою привода валів з жорстким кінематичним зв'язком. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі та технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що диски закріплені на валах за допомогою циліндричних маточин, до яких при обертанні валів поперемінно примикають з проміжком кінці пальців, при цьому диски закріплені на валах зі збереженням паралельності пальців одного напрямку за допомогою привода валів з жорстким кінематичним зв'язком - в процесі грохочення пальці дисків і маточин взаємодіють на сусідніх валах між собою і грохотимою породою так, що заклинювання шматків порід між пальцями і маточинами не відбувається. При цьому здійснюється ефект киплячого шару порід з переміщенням великої фракції на кінець короба грохота, а дрібної - у проміжках між пальцями і маточинами - у підрешітний простір грохота. При цьому пальці при взаємодії зі шматочками порід додатково відчищають шматки порід від глини або інших матеріалів, що налипли. Креслення, що додаються, поясняють суть корисної моделі. На фіг. 1 зображено фрагмент короба грохота на вигляді зверху, на фіг. 2 показаний переріз по А-А фіг. 1, а на фіг. 3 зображена схема одного з варіантів привода валів з жорстким кінематичним зв'язком між валами. Грохот містить вали 1 з закріпленими на них за допомогою циліндричних маточин 2 з дисками 3 з пальцями 4. Вали 1 встановлені на коробі 5 паралельно один до одного з шаховим розташуванням дисків 3. Останні встановлені на валах 1 з можливістю поперемінного примикання кінців пальців 4 до маточин 2 з проміжками 6. Диски 3 закріплені на валах 1 зі збереженням паралельності пальців 4 одного напрямку за допомогою привода валів 1 з жорстким кінематичним зв'язком. Приклад привода валів з жорстким кінематичним зв'язком зображений на фіг. 3. Цей привід має привідні зірочки 7, що встановлені на валах 1, і відхиляючі зірочки 8, що встановлені на коробі 5 на осях 9. Між ними навішена замкнута ланцюгова передача 10. До передньої привідної зірочки 7 підключений двигун (на фіг. З не зображено). Привід валів з жорстким кінематичним зв'язком може бути виконаний і інших відомих конструкцій. В процесі роботи грохота привідні зірочки 7 протягують між собою і між відхиляючими зірочками 8 ланцюгову передачу 10. При цьому забезпечується жорсткий кінематичний зв'язок між усіма валами 1. Тим забезпечується постійна паралельність пальців 4 одного напрямку на усіх валах 1. Шматки порід знаходяться на активному просіювальному полотні короба грохота в режимі киплячого шару і їх велика фракція переміщається пальцями 4 на кінець короба 5 грохота. Дрібна фракція порід у проміжках між пальцями 4 і маточинами 2, а також між 1 UA 113996 U 5 пальцями 4 на сусідніх дисках 3 сусідніх валів 1 потрапляє у підрешітний простір. Пальці 4 при взаємодії зі шматками порід додатково відчищають шматки порід від глини або інших матеріалів, що налипли. Все це підвищує надійність роботи грохота з забезпеченням високої якості грохочення. Джерела інформації: 1. А.с. СРСР №435006, кл. В07В 1/14, від 10.10.1972 p.; 2. А.с. СРСР №1794497, кл. В07В 1/16, A01D 33/08, від 18.04.1989 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Валково-пальцевий грохот, що містить вали з закріпленими на них дисками з пальцями, які встановлені на коробі паралельно один до одного з шаховим розташуванням дисків, який відрізняється тим, що диски закріплені на валах за допомогою циліндричних маточин, до яких при обертанні валів поперемінно примикають з проміжком кінці пальців, при цьому диски закріплені на валах зі збереженням паралельності пальців одного напрямку за допомогою привода валів з жорстким кінематичним зв'язком. 2 UA 113996 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
