Електроакустичний перетворювач

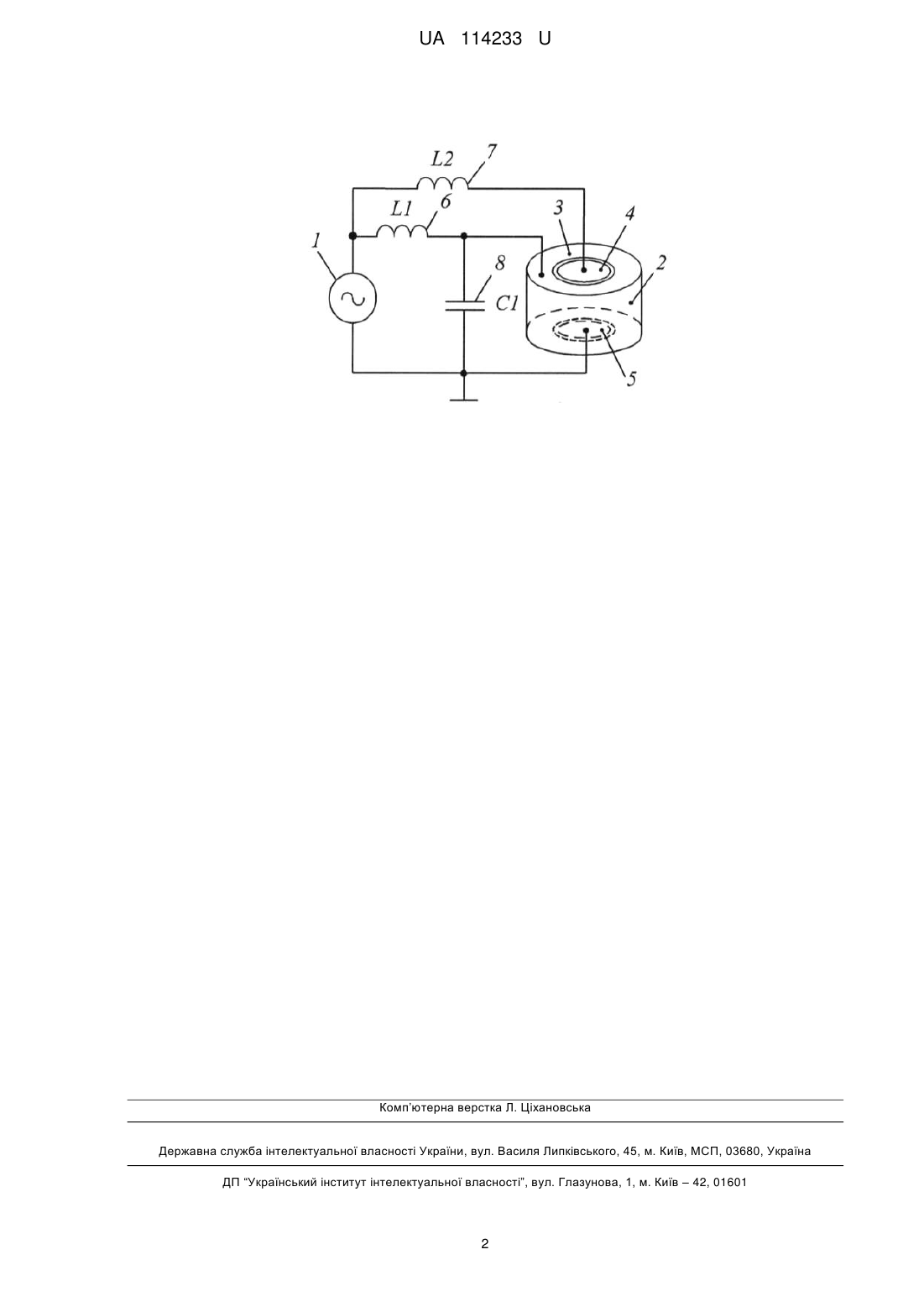

Реферат: Електроакустичний перетворювач містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності. До перетворювача додають другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента. Загальний провід генератора електричних коливань підключено до другого дискового електроду другої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно до першого кільцевого та другого дискового електродів п'єзоелемента. UA 114233 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 114233 U UA 114233 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, нанесеними на його протилежні грані (див. Патент України №67641, H04R17/00, Бюл. №4, 2012). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить мономорфний п'єзоелемент, конденсатор та котушку індуктивності (див. Патент України №59478, H04R17/00, Бюл. №9, 2011). Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний перетворювач найбільш близький по технічній сутності до того, що заявляється, та вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача двох котушок індуктивності та конденсатора. Електроакустичний перетворювач містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності. Поставлена задача вирішується тим, що до перетворювача додано другу котушку індуктивності, причому генератор ПЕАП-2L+С електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до другого дискового електроду другої системи електродів п'єзоелемента, а конденсатор підключений до першої котушки індуктивності паралельно до першого кільцевого та другого дискового електродів п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є підвищення рівня звукового тиску. Суть корисної моделі пояснює креслення. На кресленні показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить генератор електричних коливань 1, мономорфний п'єзоелемент 2 з двома системами електродів 3 та 4, 5, які виконані у вигляді кільця 3 та дисків 4, 5, дві котушки індуктивності 6, 7 та конденсатор 8. Перетворювач працює наступним чином. При підключенні п'єзоелемента до генератора електричних коливань, він починає коливатись, що спричинює появу звуку. Включення в схему конденсатора та двох котушок індуктивності дозволяє підвищити рівень вихідного звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з мономорфного п'єзоелемента 66 мм, із п'єзокераміки ЦТС-19. Підключення двох ПЕАП-2L+С котушок індуктивності з L1=900 мГн, L2=600 мГн та конденсатора С1=1,8 нФ дозволило підвищити рівень вихідного звукового тиску перетворювача на 4 дБ порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електроакустичний перетворювач, що містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності, який відрізняється тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до другого дискового електроду другої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно до першого кільцевого та другого дискового електродів п'єзоелемента. 1 UA 114233 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
