Електроакустичний перетворювач

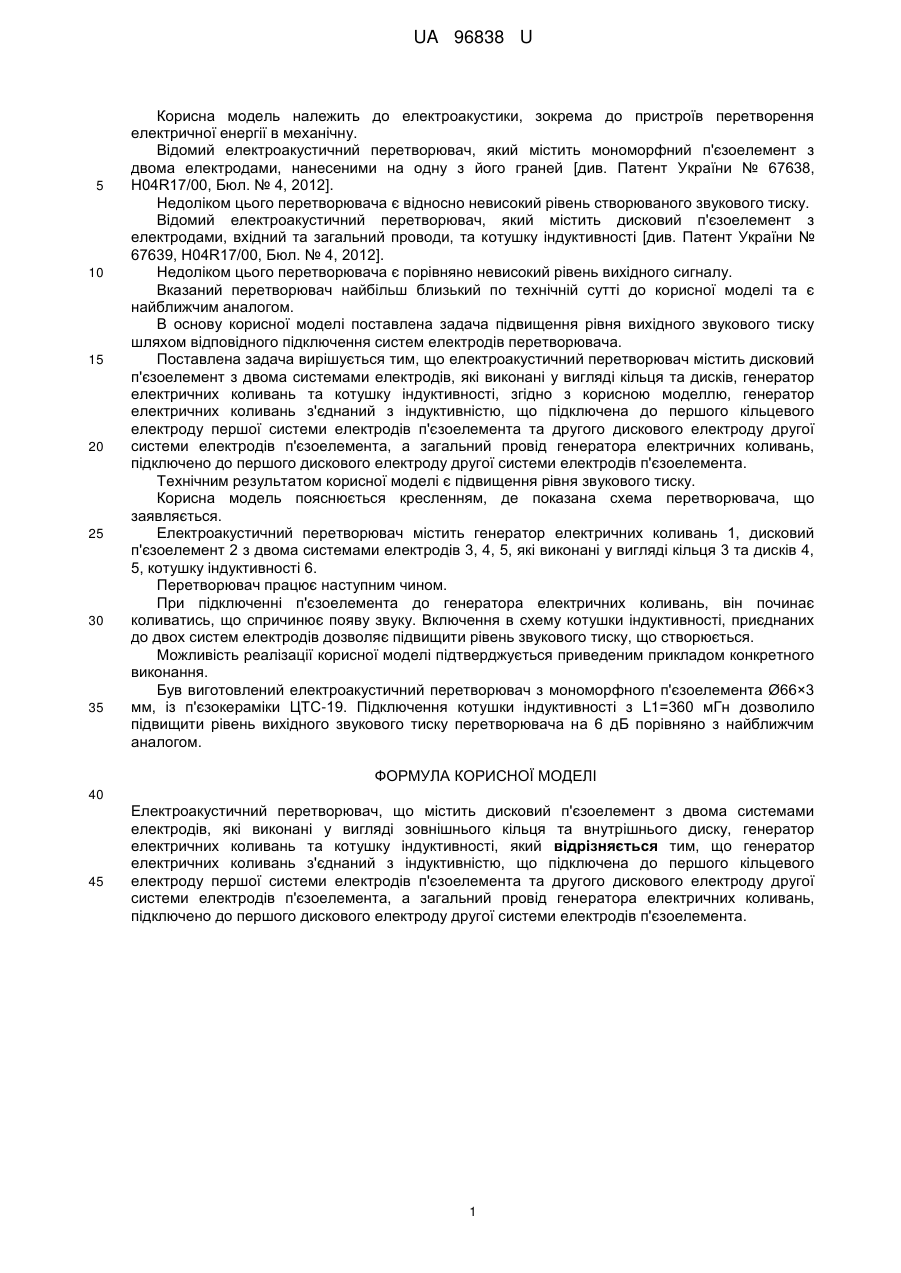

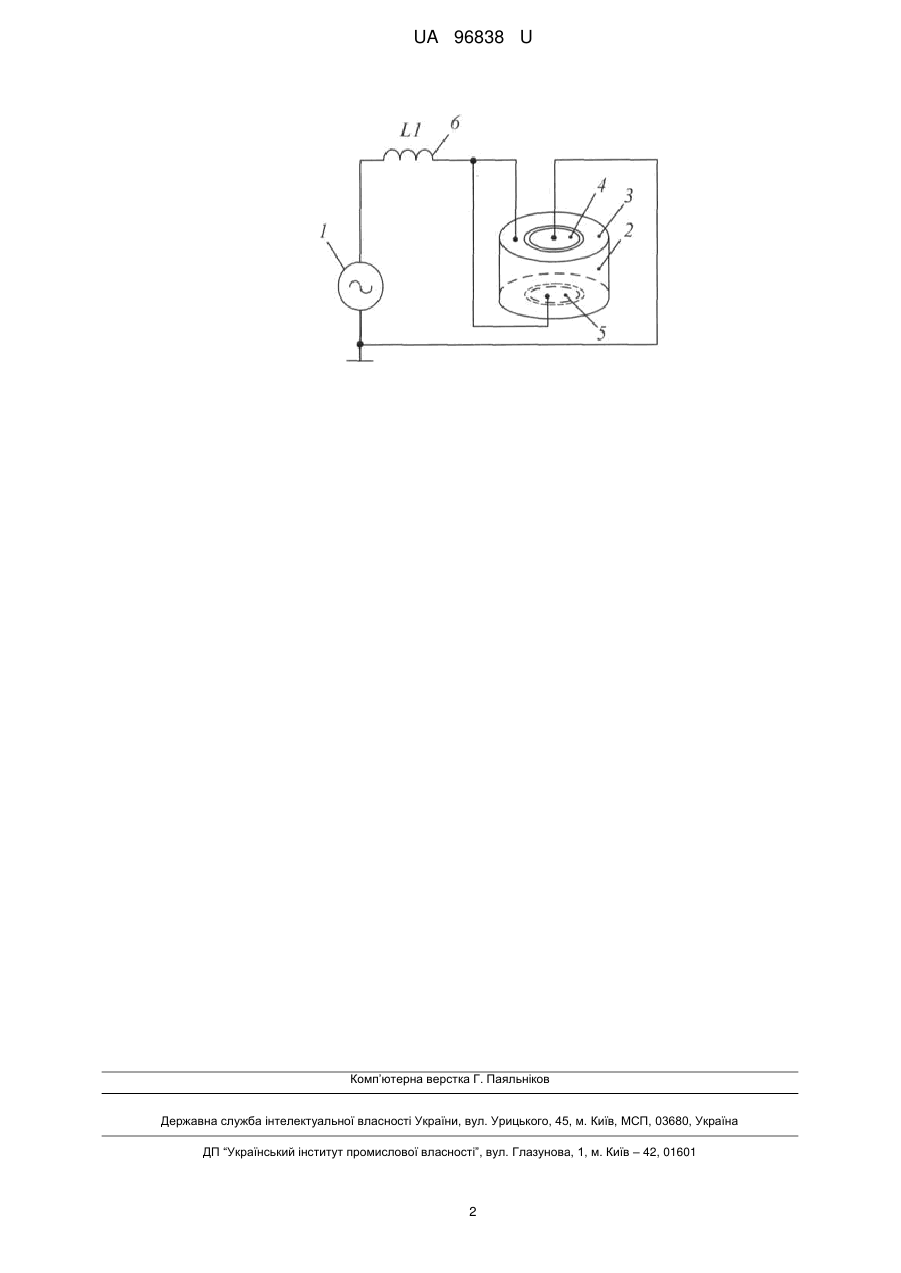

Реферат: UA 96838 U UA 96838 U 5 10 15 20 25 30 35 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить мономорфний п'єзоелемент з двома електродами, нанесеними на одну з його граней [див. Патент України № 67638, H04R17/00, Бюл. № 4, 2012]. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить дисковий п'єзоелемент з електродами, вхідний та загальний проводи, та котушку індуктивності [див. Патент України № 67639, H04R17/00, Бюл. № 4, 2012]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний перетворювач найбільш близький по технічній сутті до корисної моделі та є найближчим аналогом. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом відповідного підключення систем електродів перетворювача. Поставлена задача вирішується тим, що електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кільця та дисків, генератор електричних коливань та котушку індуктивності, згідно з корисною моделлю, генератор електричних коливань з'єднаний з індуктивністю, що підключена до першого кільцевого електроду першої системи електродів п'єзоелемента та другого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань, підключено до першого дискового електроду другої системи електродів п'єзоелемента. Технічним результатом корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить генератор електричних коливань 1, дисковий п'єзоелемент 2 з двома системами електродів 3, 4, 5, які виконані у вигляді кільця 3 та дисків 4, 5, котушку індуктивності 6. Перетворювач працює наступним чином. При підключенні п'єзоелемента до генератора електричних коливань, він починає коливатись, що спричинює появу звуку. Включення в схему котушки індуктивності, приєднаних до двох систем електродів дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з мономорфного п'єзоелемента Ø66×3 мм, із п'єзокераміки ЦТС-19. Підключення котушки індуктивності з L1=360 мГн дозволило підвищити рівень вихідного звукового тиску перетворювача на 6 дБ порівняно з найближчим аналогом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диску, генератор електричних коливань та котушку індуктивності, який відрізняється тим, що генератор електричних коливань з'єднаний з індуктивністю, що підключена до першого кільцевого електроду першої системи електродів п'єзоелемента та другого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань, підключено до першого дискового електроду другої системи електродів п'єзоелемента. 1 UA 96838 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
