Електроакустичний перетворювач

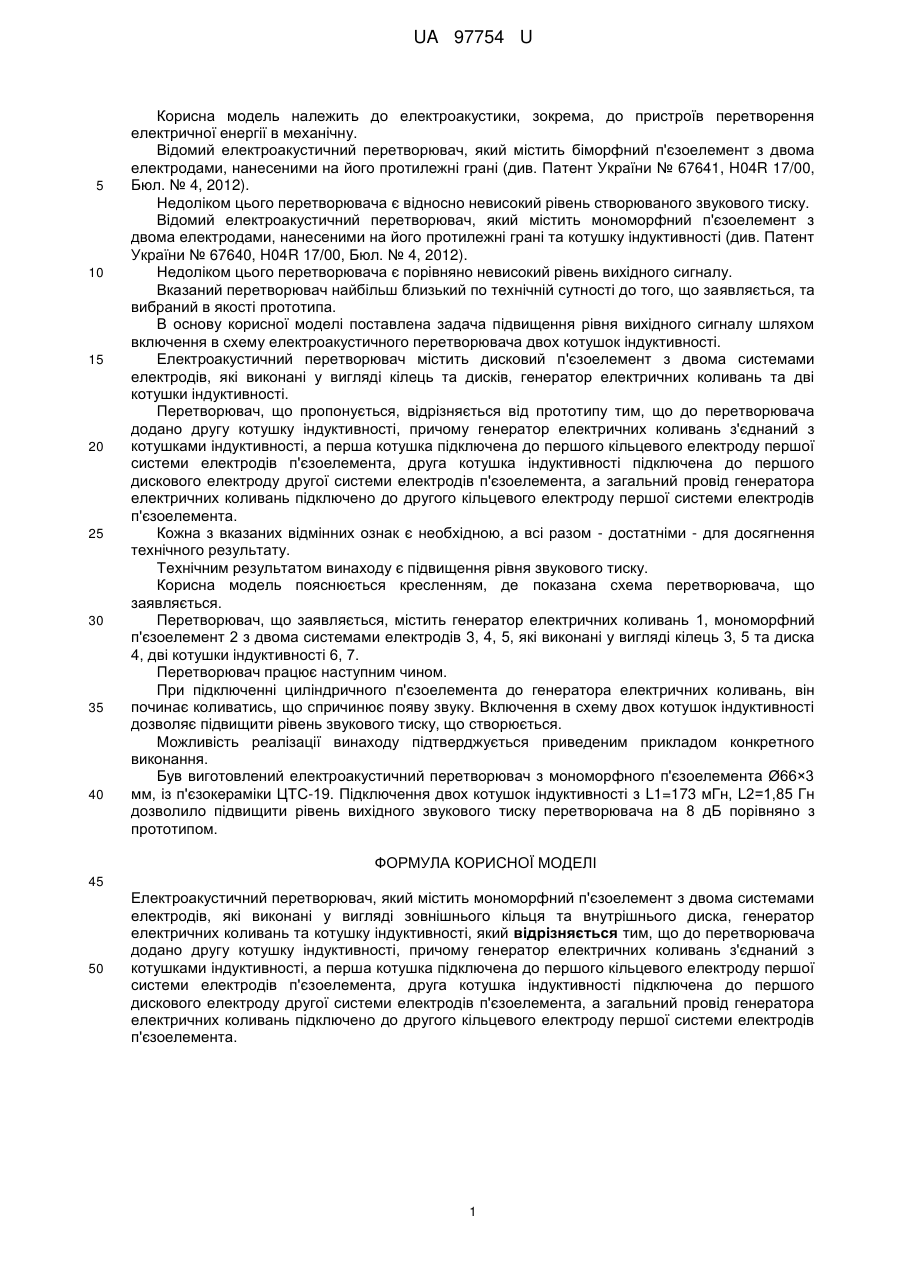

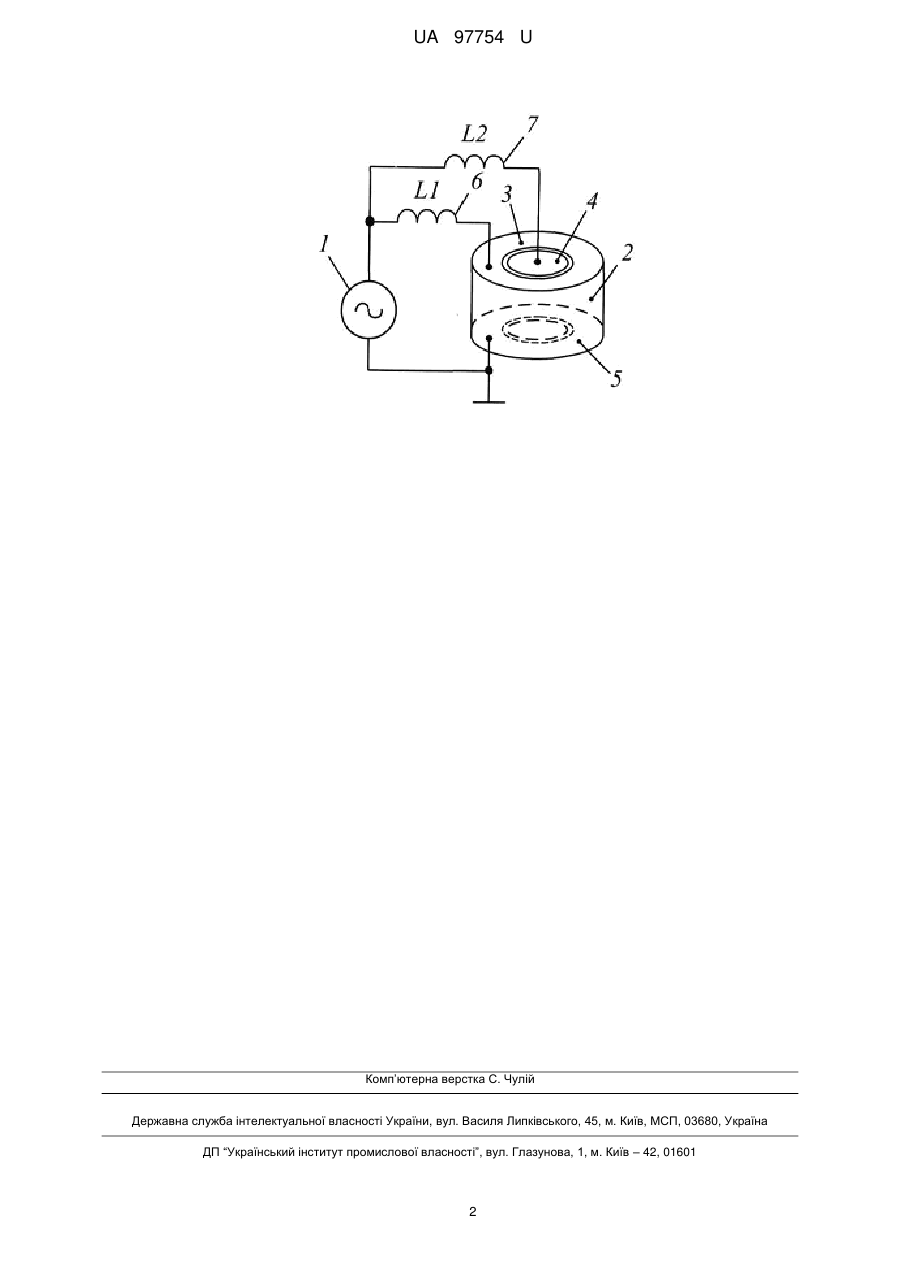

Реферат: Електроакустичний перетворювач, містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань та котушку індуктивності. До перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключено до другого кільцевого електроду першої системи електродів п'єзоелемента. UA 97754 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 97754 U UA 97754 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроакустики, зокрема, до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, нанесеними на його протилежні грані (див. Патент України № 67641, H04R 17/00, Бюл. № 4, 2012). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить мономорфний п'єзоелемент з двома електродами, нанесеними на його протилежні грані та котушку індуктивності (див. Патент України № 67640, H04R 17/00, Бюл. № 4, 2012). Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний перетворювач найбільш близький по технічній сутності до того, що заявляється, та вибраний в якості прототипа. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача двох котушок індуктивності. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та дві котушки індуктивності. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключено до другого кільцевого електроду першої системи електродів п'єзоелемента. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми - для досягнення технічного результату. Технічним результатом винаходу є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Перетворювач, що заявляється, містить генератор електричних коливань 1, мономорфний п'єзоелемент 2 з двома системами електродів 3, 4, 5, які виконані у вигляді кілець 3, 5 та диска 4, дві котушки індуктивності 6, 7. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань, він починає коливатись, що спричинює появу звуку. Включення в схему двох котушок індуктивності дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з мономорфного п'єзоелемента Ø66×3 мм, із п'єзокераміки ЦТС-19. Підключення двох котушок індуктивності з L1=173 мГн, L2=1,85 Гн дозволило підвищити рівень вихідного звукового тиску перетворювача на 8 дБ порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Електроакустичний перетворювач, який містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань та котушку індуктивності, який відрізняється тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електроду першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключено до другого кільцевого електроду першої системи електродів п'єзоелемента. 1 UA 97754 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
