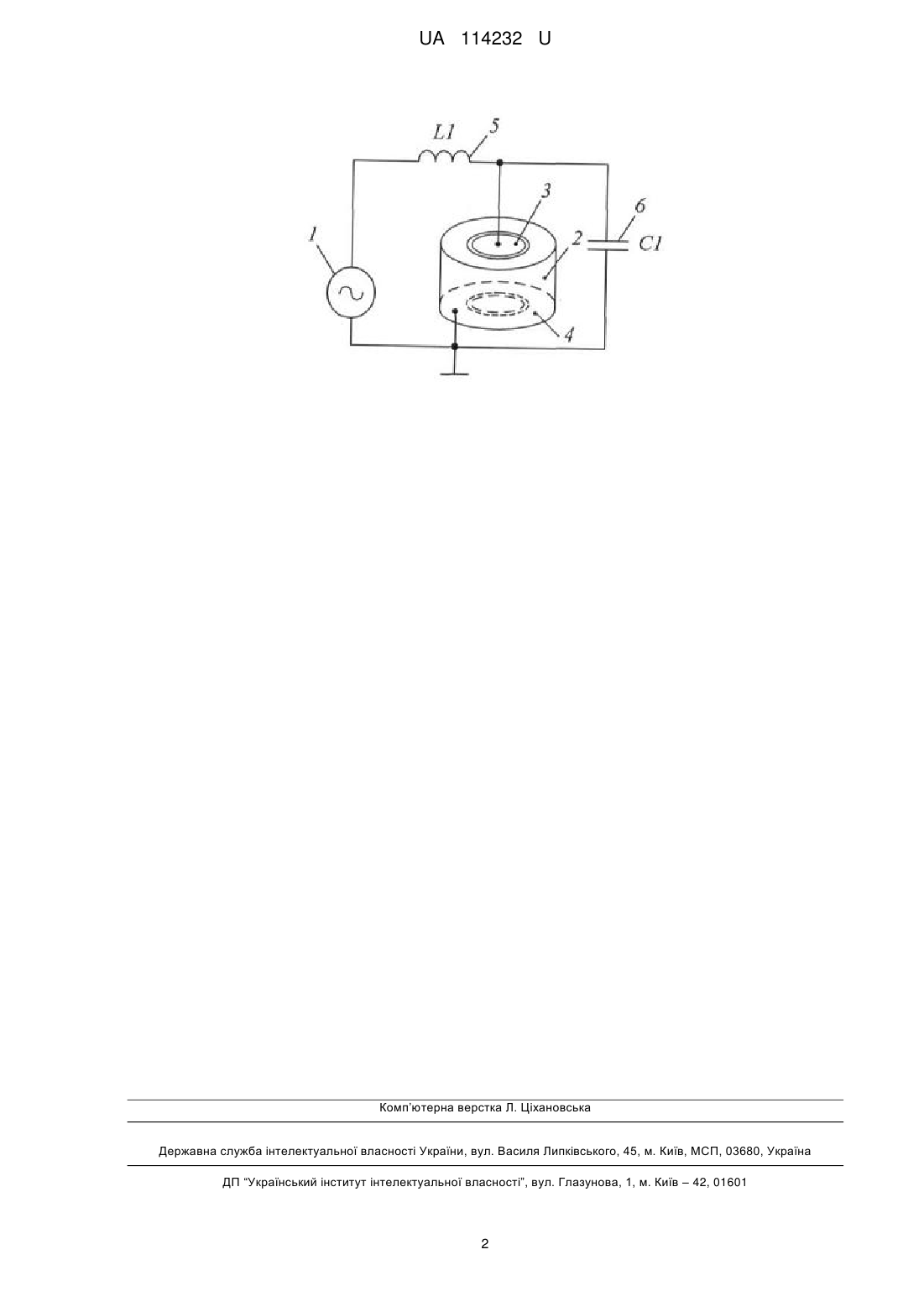

Електроакустичний перетворювач

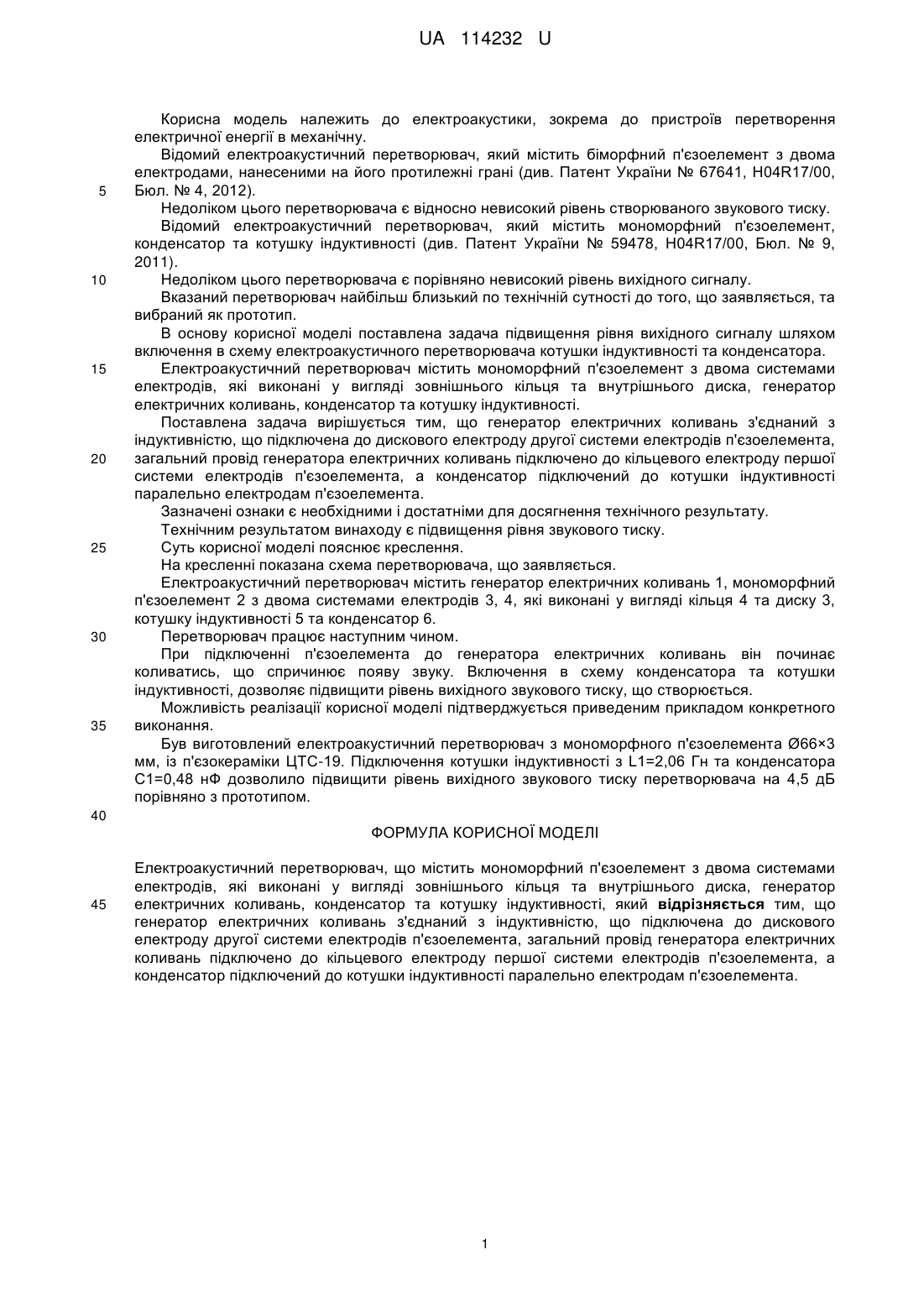

Реферат: Електроакустичний перетворювач містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності. Генератор електричних коливань з'єднаний з індуктивністю, що підключена до дискового електроду другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до кільцевого електроду першої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно електродам п'єзоелемента. UA 114232 U (12) UA 114232 U UA 114232 U 5 10 15 20 25 30 35 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, нанесеними на його протилежні грані (див. Патент України № 67641, H04R17/00, Бюл. № 4, 2012). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить мономорфний п'єзоелемент, конденсатор та котушку індуктивності (див. Патент України № 59478, H04R17/00, Бюл. № 9, 2011). Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний перетворювач найбільш близький по технічній сутності до того, що заявляється, та вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача котушки індуктивності та конденсатора. Електроакустичний перетворювач містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності. Поставлена задача вирішується тим, що генератор електричних коливань з'єднаний з індуктивністю, що підключена до дискового електроду другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до кільцевого електроду першої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно електродам п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом винаходу є підвищення рівня звукового тиску. Суть корисної моделі пояснює креслення. На кресленні показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить генератор електричних коливань 1, мономорфний п'єзоелемент 2 з двома системами електродів 3, 4, які виконані у вигляді кільця 4 та диску 3, котушку індуктивності 5 та конденсатор 6. Перетворювач працює наступним чином. При підключенні п'єзоелемента до генератора електричних коливань він починає коливатись, що спричинює появу звуку. Включення в схему конденсатора та котушки індуктивності, дозволяє підвищити рівень вихідного звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з мономорфного п'єзоелемента Ø66×3 мм, із п'єзокераміки ЦТС-19. Підключення котушки індуктивності з L1=2,06 Гн та конденсатора С1=0,48 нФ дозволило підвищити рівень вихідного звукового тиску перетворювача на 4,5 дБ порівняно з прототипом. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Електроакустичний перетворювач, що містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності, який відрізняється тим, що генератор електричних коливань з'єднаний з індуктивністю, що підключена до дискового електроду другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до кільцевого електроду першої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно електродам п'єзоелемента. 1 UA 114232 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
