Пристрій для ударно-вібраційного магнітного масажу

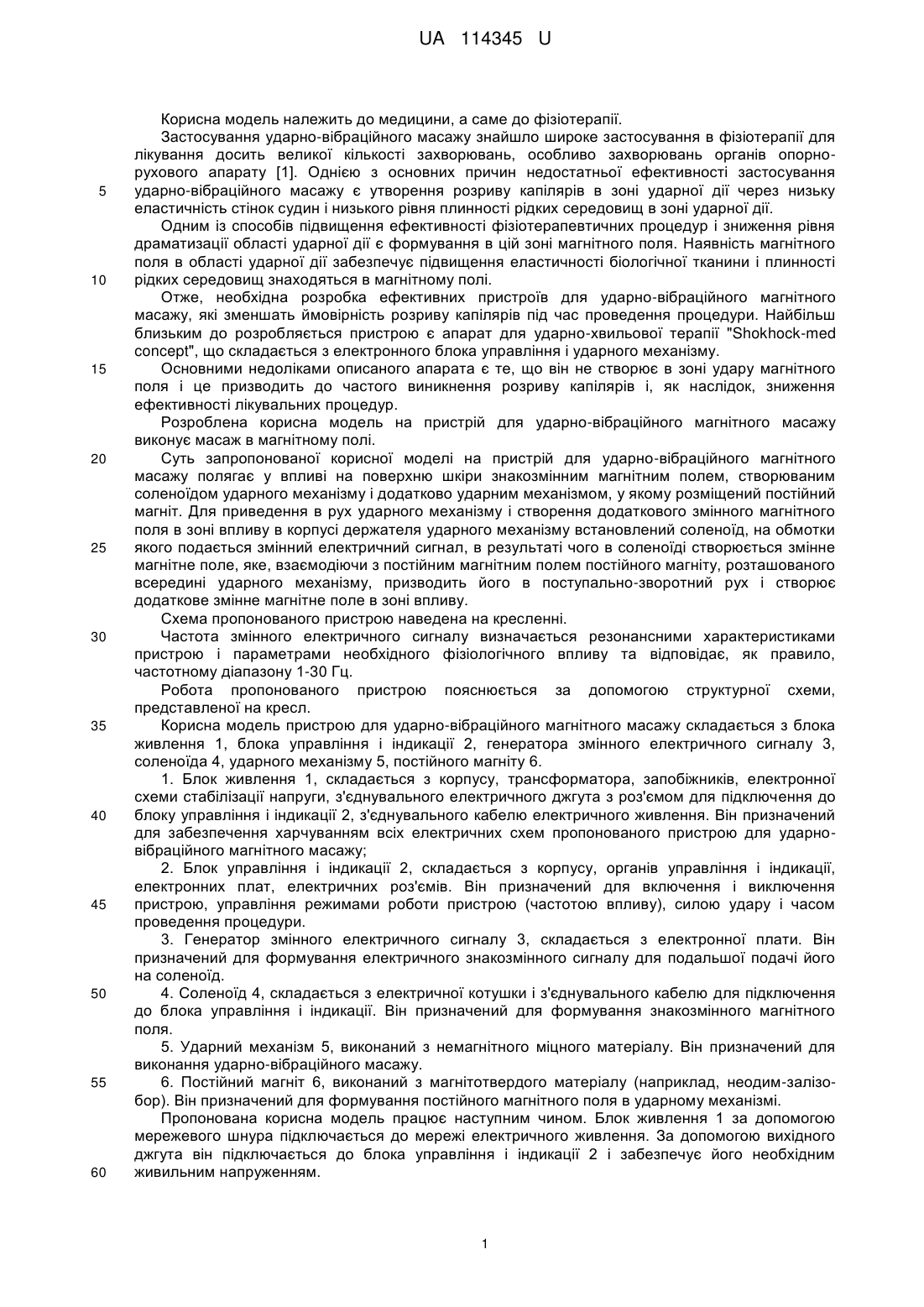

Реферат: Пристрій для ударно-вібраційного магнітного масажу складається з блока живлення, блока управління і індикації, ударного механізму, причому додатково введено генератор змінного електричного сигналу, соленоїд і постійний магніт. UA 114345 U (12) UA 114345 U UA 114345 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до фізіотерапії. Застосування ударно-вібраційного масажу знайшло широке застосування в фізіотерапії для лікування досить великої кількості захворювань, особливо захворювань органів опорнорухового апарату [1]. Однією з основних причин недостатньої ефективності застосування ударно-вібраційного масажу є утворення розриву капілярів в зоні ударної дії через низьку еластичність стінок судин і низького рівня плинності рідких середовищ в зоні ударної дії. Одним із способів підвищення ефективності фізіотерапевтичних процедур і зниження рівня драматизації області ударної дії є формування в цій зоні магнітного поля. Наявність магнітного поля в області ударної дії забезпечує підвищення еластичності біологічної тканини і плинності рідких середовищ знаходяться в магнітному полі. Отже, необхідна розробка ефективних пристроїв для ударно-вібраційного магнітного масажу, які зменшать ймовірність розриву капілярів під час проведення процедури. Найбільш близьким до розробляється пристрою є апарат для ударно-хвильової терапії "Shokhock-med concept", що складається з електронного блока управління і ударного механізму. Основними недоліками описаного апарата є те, що він не створює в зоні удару магнітного поля і це призводить до частого виникнення розриву капілярів і, як наслідок, зниження ефективності лікувальних процедур. Розроблена корисна модель на пристрій для ударно-вібраційного магнітного масажу виконує масаж в магнітному полі. Суть запропонованої корисної моделі на пристрій для ударно-вібраційного магнітного масажу полягає у впливі на поверхню шкіри знакозмінним магнітним полем, створюваним соленоїдом ударного механізму і додатково ударним механізмом, у якому розміщений постійний магніт. Для приведення в рух ударного механізму і створення додаткового змінного магнітного поля в зоні впливу в корпусі держателя ударного механізму встановлений соленоїд, на обмотки якого подається змінний електричний сигнал, в результаті чого в соленоїді створюється змінне магнітне поле, яке, взаємодіючи з постійним магнітним полем постійного магніту, розташованого всередині ударного механізму, призводить його в поступально-зворотний рух і створює додаткове змінне магнітне поле в зоні впливу. Схема пропонованого пристрою наведена на кресленні. Частота змінного електричного сигналу визначається резонансними характеристиками пристрою і параметрами необхідного фізіологічного впливу та відповідає, як правило, частотному діапазону 1-30 Гц. Робота пропонованого пристрою пояснюється за допомогою структурної схеми, представленої на кресл. Корисна модель пристрою для ударно-вібраційного магнітного масажу складається з блока живлення 1, блока управління і індикації 2, генератора змінного електричного сигналу 3, соленоїда 4, ударного механізму 5, постійного магніту 6. 1. Блок живлення 1, складається з корпусу, трансформатора, запобіжників, електронної схеми стабілізації напруги, з'єднувального електричного джгута з роз'ємом для підключення до блоку управління і індикації 2, з'єднувального кабелю електричного живлення. Він призначений для забезпечення харчуванням всіх електричних схем пропонованого пристрою для ударновібраційного магнітного масажу; 2. Блок управління і індикації 2, складається з корпусу, органів управління і індикації, електронних плат, електричних роз'ємів. Він призначений для включення і виключення пристрою, управління режимами роботи пристрою (частотою впливу), силою удару і часом проведення процедури. 3. Генератор змінного електричного сигналу 3, складається з електронної плати. Він призначений для формування електричного знакозмінного сигналу для подальшої подачі його на соленоїд. 4. Соленоїд 4, складається з електричної котушки і з'єднувального кабелю для підключення до блока управління і індикації. Він призначений для формування знакозмінного магнітного поля. 5. Ударний механізм 5, виконаний з немагнітного міцного матеріалу. Він призначений для виконання ударно-вібраційного масажу. 6. Постійний магніт 6, виконаний з магнітотвердого матеріалу (наприклад, неодим-залізобор). Він призначений для формування постійного магнітного поля в ударному механізмі. Пропонована корисна модель працює наступним чином. Блок живлення 1 за допомогою мережевого шнура підключається до мережі електричного живлення. За допомогою вихідного джгута він підключається до блока управління і індикації 2 і забезпечує його необхідним живильним напруженням. 1 UA 114345 U 5 10 15 20 25 30 Блок управління і індикації 2, за допомогою вхідного джгута підключений до блока живлення 1 і за допомогою електричного роз'єму з'єднаний з з'єднувальним кабелем соленоїда. За допомогою органів управління на блоці управління і індикації 2 відбувається включення і виключення пристрою, встановлення часу процедури, сили удару і режимів роботи пристрою, включення і виключення процедури. Встановлені параметри відображаються за допомогою органів індикації. Після початку процедури генератор змінного електричного сигналу 3, генерує знакозмінний сигнал відповідно до встановленого режиму і протягом встановленого часу процедури і передає його по сполучному джгута на соленоїд для забезпечення роботи ударного механізму. На поверхні соленоїда 4 створюється знакозмінне магнітне поле, яке при взаємодії з постійним магнітним полем постійного магніту 6, розташованого в ударному механізмі 5, призводить ударний механізм 5 в поступально-зворотному руху. При установці корпусу соленоїда на поверхню шкіри в зоні терапевтичного впливу, за рахунок дії знакозмінного магнітного поля соленоїда 4 і постійного магнітного поля постійного магніту 6 в зоні терапевтичного впливу створюється магнітне поле, яке збільшує плинність рідких середовищ і еластичність тканини в зоні терапевтичного впливу. Процедура проводитися по лабільною або нерухомою методикою відповідно до методичних рекомендацій для медичного застосування пристрою для ударно-вібраційного магнітного масажу. Після завершення часу процедури пристрій для ударно-вібраційного магнітного масажу автоматично вимикає зовнішній вплив і апарат переходить в режим підготовки для відпустки наступної процедури. Авторами експериментально встановлений факт збільшення ефективності медичного застосування та зниження ймовірності розриву капілярів за час проведення процедури лікування із застосуванням запропонованого пристрою для ударно-вібраційного магнітного масажу. Джерела інформації: 1. Самосюк И.З. Терапия магнитными полями /И.З. Самосюк., Н.В. Чухраев., В.В. Парамончик и др. Научно-практические материалы. Вып. 3. - К.: НМЦ "МЕДИНТЕХ", 2000. - 240 с. 2. http:/mediline.com.ua/ru/posttravmatichna-reabilitaciya/fizioterapiya/udarno-xvilovaterapiya/shock-med-concept/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для ударно-вібраційного магнітного масажу, що складається з блока живлення, блока управління і індикації, ударного механізму, який відрізняється тим, що додатково введено генератор змінного електричного сигналу, соленоїд і постійний магніт. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
