Опорний ролик втулково-роликового пластинчастого ланцюга

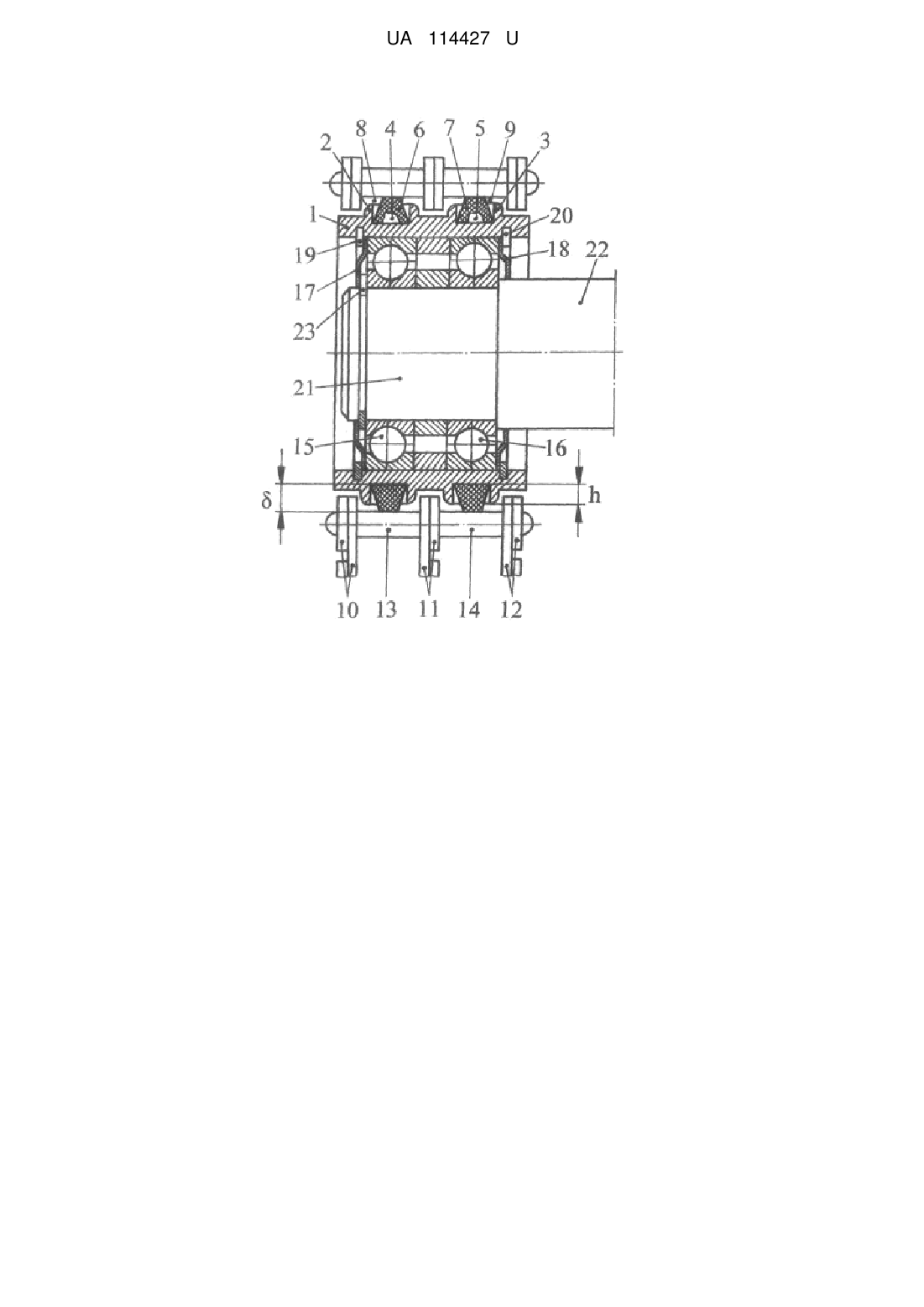

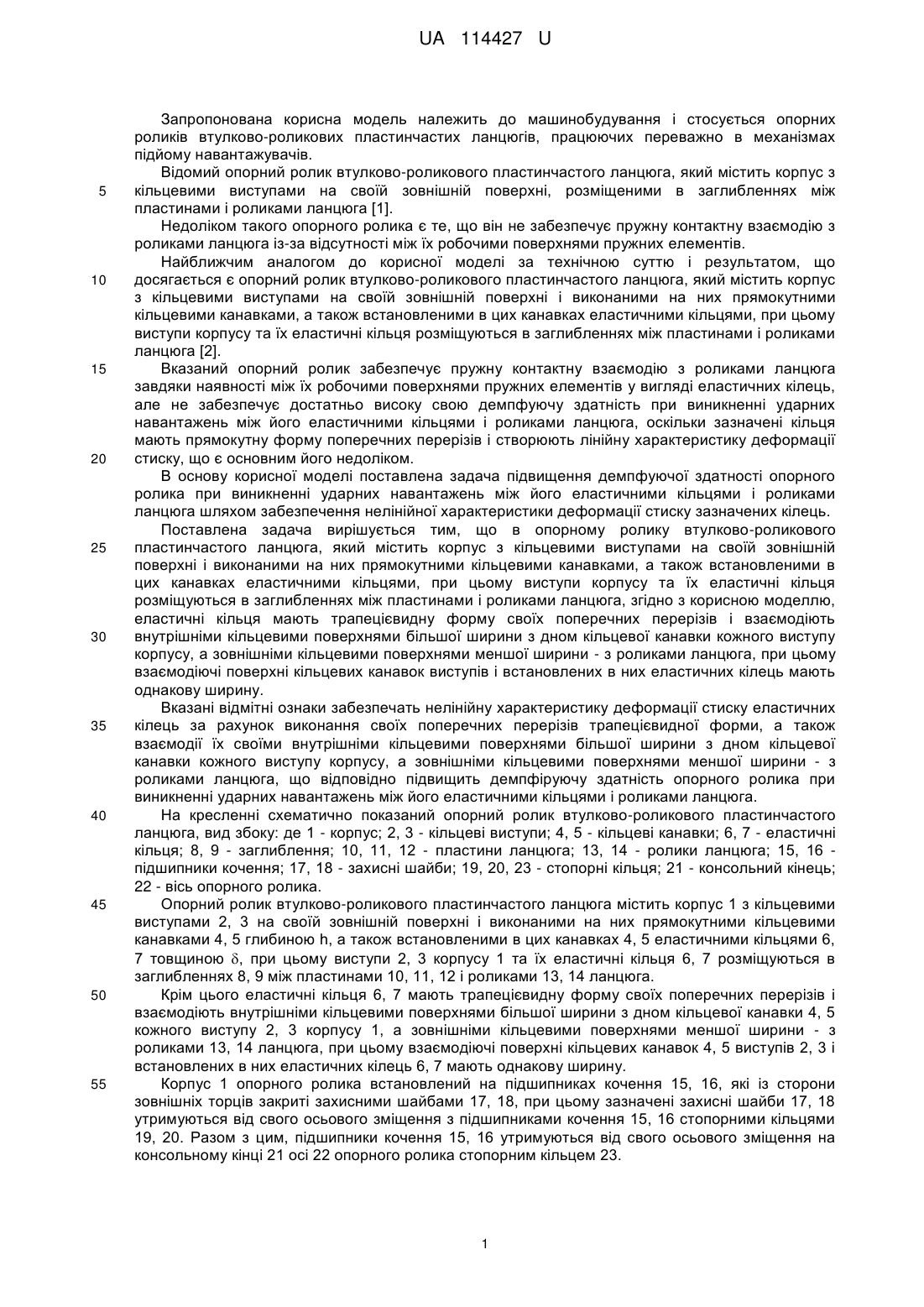

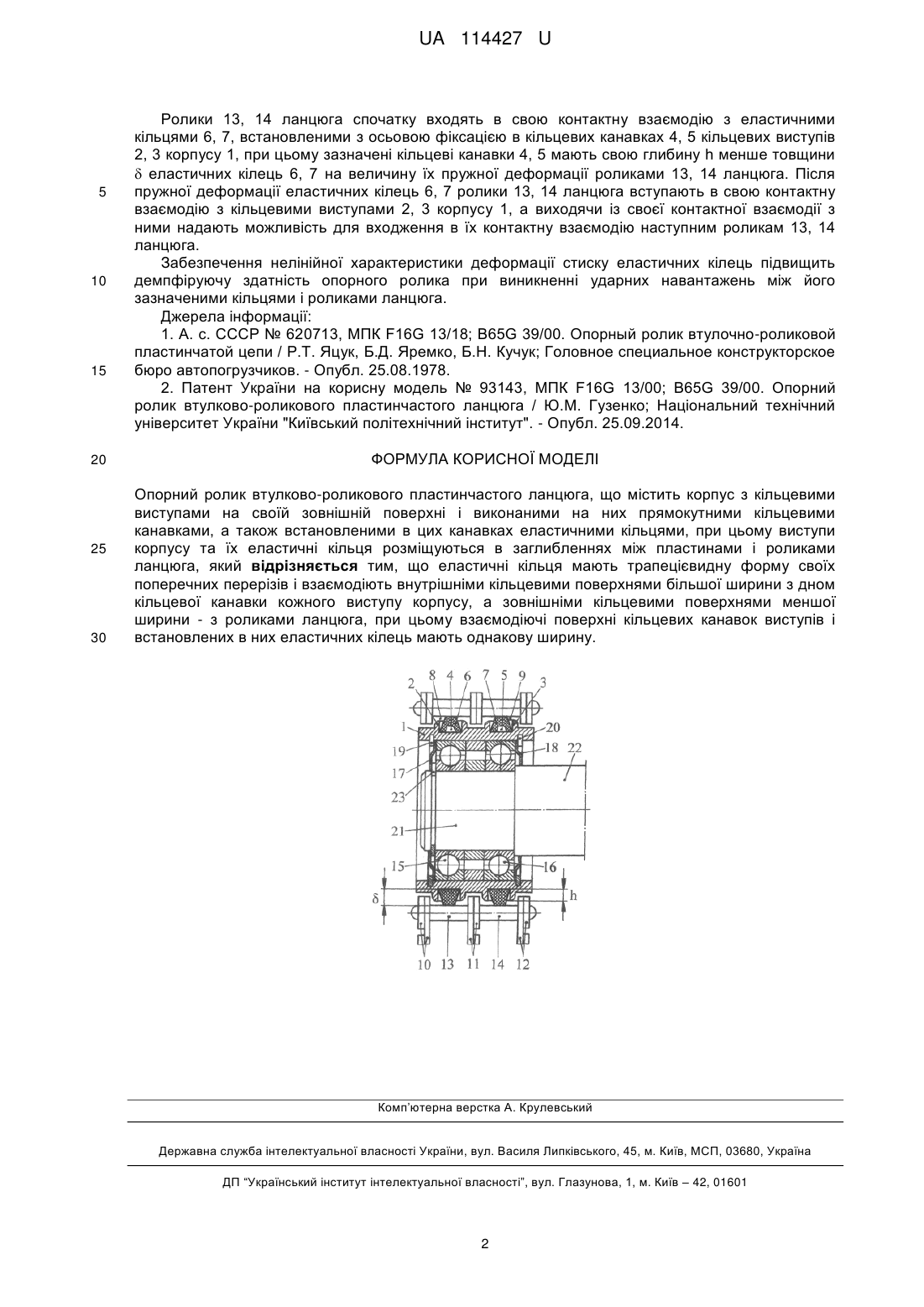

Реферат: UA 114427 U UA 114427 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до машинобудування і стосується опорних роликів втулково-роликових пластинчастих ланцюгів, працюючих переважно в механізмах підйому навантажувачів. Відомий опорний ролик втулково-роликового пластинчастого ланцюга, який містить корпус з кільцевими виступами на своїй зовнішній поверхні, розміщеними в заглибленнях між пластинами і роликами ланцюга [1]. Недоліком такого опорного ролика є те, що він не забезпечує пружну контактну взаємодію з роликами ланцюга із-за відсутності між їх робочими поверхнями пружних елементів. Найближчим аналогом до корисної моделі за технічною суттю і результатом, що досягається є опорний ролик втулково-роликового пластинчастого ланцюга, який містить корпус з кільцевими виступами на своїй зовнішній поверхні і виконаними на них прямокутними кільцевими канавками, а також встановленими в цих канавках еластичними кільцями, при цьому виступи корпусу та їх еластичні кільця розміщуються в заглибленнях між пластинами і роликами ланцюга [2]. Вказаний опорний ролик забезпечує пружну контактну взаємодію з роликами ланцюга завдяки наявності між їх робочими поверхнями пружних елементів у вигляді еластичних кілець, але не забезпечує достатньо високу свою демпфуючу здатність при виникненні ударних навантажень між його еластичними кільцями і роликами ланцюга, оскільки зазначені кільця мають прямокутну форму поперечних перерізів і створюють лінійну характеристику деформації стиску, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення демпфуючої здатності опорного ролика при виникненні ударних навантажень між його еластичними кільцями і роликами ланцюга шляхом забезпечення нелінійної характеристики деформації стиску зазначених кілець. Поставлена задача вирішується тим, що в опорному ролику втулково-роликового пластинчастого ланцюга, який містить корпус з кільцевими виступами на своїй зовнішній поверхні і виконаними на них прямокутними кільцевими канавками, а також встановленими в цих канавках еластичними кільцями, при цьому виступи корпусу та їх еластичні кільця розміщуються в заглибленнях між пластинами і роликами ланцюга, згідно з корисною моделлю, еластичні кільця мають трапецієвидну форму своїх поперечних перерізів і взаємодіють внутрішніми кільцевими поверхнями більшої ширини з дном кільцевої канавки кожного виступу корпусу, а зовнішніми кільцевими поверхнями меншої ширини - з роликами ланцюга, при цьому взаємодіючі поверхні кільцевих канавок виступів і встановлених в них еластичних кілець мають однакову ширину. Вказані відмітні ознаки забезпечать нелінійну характеристику деформації стиску еластичних кілець за рахунок виконання своїх поперечних перерізів трапецієвидної форми, а також взаємодії їх своїми внутрішніми кільцевими поверхнями більшої ширини з дном кільцевої канавки кожного виступу корпусу, а зовнішніми кільцевими поверхнями меншої ширини - з роликами ланцюга, що відповідно підвищить демпфіруючу здатність опорного ролика при виникненні ударних навантажень між його еластичними кільцями і роликами ланцюга. На кресленні схематично показаний опорний ролик втулково-роликового пластинчастого ланцюга, вид збоку: де 1 - корпус; 2, 3 - кільцеві виступи; 4, 5 - кільцеві канавки; 6, 7 - еластичні кільця; 8, 9 - заглиблення; 10, 11, 12 - пластини ланцюга; 13, 14 - ролики ланцюга; 15, 16 підшипники кочення; 17, 18 - захисні шайби; 19, 20, 23 - стопорні кільця; 21 - консольний кінець; 22 - вісь опорного ролика. Опорний ролик втулково-роликового пластинчастого ланцюга містить корпус 1 з кільцевими виступами 2, 3 на своїй зовнішній поверхні і виконаними на них прямокутними кільцевими канавками 4, 5 глибиною h, а також встановленими в цих канавках 4, 5 еластичними кільцями 6, 7 товщиною , при цьому виступи 2, 3 корпусу 1 та їх еластичні кільця 6, 7 розміщуються в заглибленнях 8, 9 між пластинами 10, 11, 12 і роликами 13, 14 ланцюга. Крім цього еластичні кільця 6, 7 мають трапецієвидну форму своїх поперечних перерізів і взаємодіють внутрішніми кільцевими поверхнями більшої ширини з дном кільцевої канавки 4, 5 кожного виступу 2, 3 корпусу 1, а зовнішніми кільцевими поверхнями меншої ширини - з роликами 13, 14 ланцюга, при цьому взаємодіючі поверхні кільцевих канавок 4, 5 виступів 2, 3 і встановлених в них еластичних кілець 6, 7 мають однакову ширину. Корпус 1 опорного ролика встановлений на підшипниках кочення 15, 16, які із сторони зовнішніх торців закриті захисними шайбами 17, 18, при цьому зазначені захисні шайби 17, 18 утримуються від свого осьового зміщення з підшипниками кочення 15, 16 стопорними кільцями 19, 20. Разом з цим, підшипники кочення 15, 16 утримуються від свого осьового зміщення на консольному кінці 21 осі 22 опорного ролика стопорним кільцем 23. 1 UA 114427 U 5 10 15 20 25 30 Ролики 13, 14 ланцюга спочатку входять в свою контактну взаємодію з еластичними кільцями 6, 7, встановленими з осьовою фіксацією в кільцевих канавках 4, 5 кільцевих виступів 2, 3 корпусу 1, при цьому зазначені кільцеві канавки 4, 5 мають свою глибину h менше товщини  еластичних кілець 6, 7 на величину їх пружної деформації роликами 13, 14 ланцюга. Після пружної деформації еластичних кілець 6, 7 ролики 13, 14 ланцюга вступають в свою контактну взаємодію з кільцевими виступами 2, 3 корпусу 1, а виходячи із своєї контактної взаємодії з ними надають можливість для входження в їх контактну взаємодію наступним роликам 13, 14 ланцюга. Забезпечення нелінійної характеристики деформації стиску еластичних кілець підвищить демпфіруючу здатність опорного ролика при виникненні ударних навантажень між його зазначеними кільцями і роликами ланцюга. Джерела інформації: 1. А. с. СССР № 620713, МПК F16G 13/18; В65G 39/00. Опорный ролик втулочно-роликовой пластинчатой цепи / Р.Т. Яцук, Б.Д. Яремко, Б.Н. Кучук; Головное специальное конструкторское бюро автопогрузчиков. - Опубл. 25.08.1978. 2. Патент України на корисну модель № 93143, МПК F16G 13/00; В65G 39/00. Опорний ролик втулково-роликового пластинчастого ланцюга / Ю.М. Гузенко; Національний технічний університет України "Київський політехнічний інститут". - Опубл. 25.09.2014. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Опорний ролик втулково-роликового пластинчастого ланцюга, що містить корпус з кільцевими виступами на своїй зовнішній поверхні і виконаними на них прямокутними кільцевими канавками, а також встановленими в цих канавках еластичними кільцями, при цьому виступи корпусу та їх еластичні кільця розміщуються в заглибленнях між пластинами і роликами ланцюга, який відрізняється тим, що еластичні кільця мають трапецієвидну форму своїх поперечних перерізів і взаємодіють внутрішніми кільцевими поверхнями більшої ширини з дном кільцевої канавки кожного виступу корпусу, а зовнішніми кільцевими поверхнями меншої ширини - з роликами ланцюга, при цьому взаємодіючі поверхні кільцевих канавок виступів і встановлених в них еластичних кілець мають однакову ширину. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
