Апарат для перемішування рідин

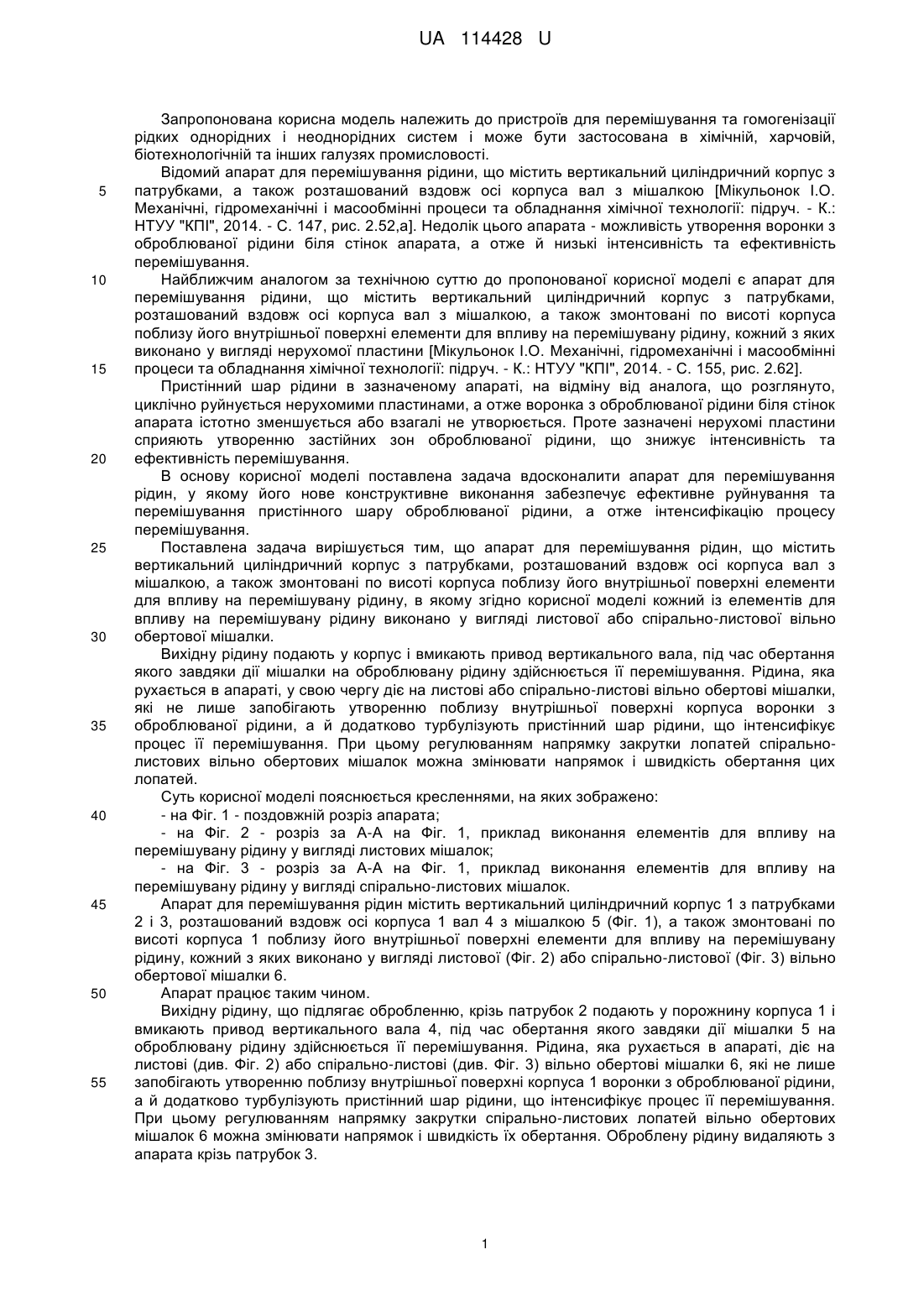

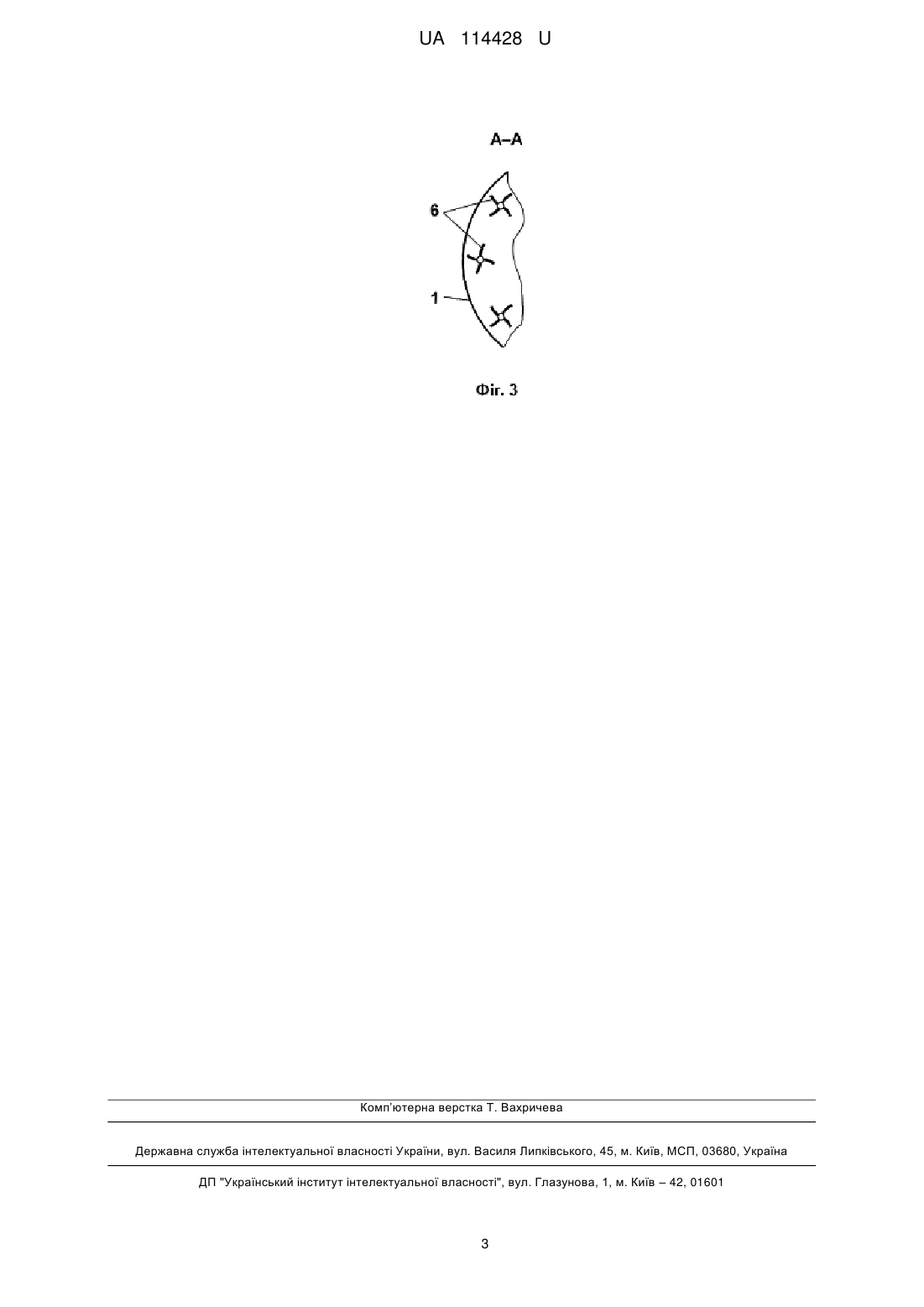

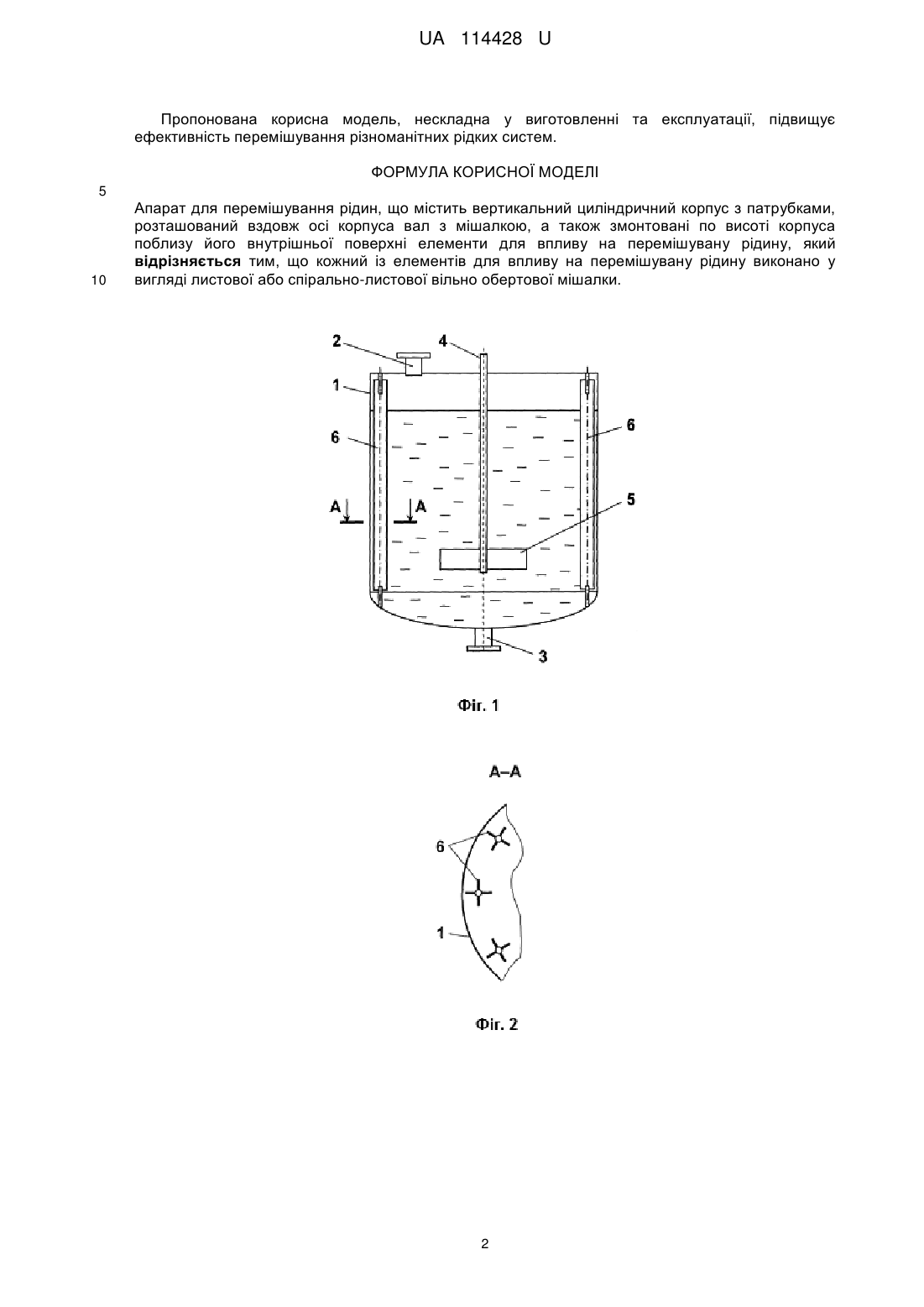

Реферат: UA 114428 U UA 114428 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до пристроїв для перемішування та гомогенізації рідких однорідних і неоднорідних систем і може бути застосована в хімічній, харчовій, біотехнологічній та інших галузях промисловості. Відомий апарат для перемішування рідини, що містить вертикальний циліндричний корпус з патрубками, а також розташований вздовж осі корпуса вал з мішалкою [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підруч. - К.: НТУУ "КПІ", 2014. - С. 147, рис. 2.52,а]. Недолік цього апарата - можливість утворення воронки з оброблюваної рідини біля стінок апарата, а отже й низькі інтенсивність та ефективність перемішування. Найближчим аналогом за технічною суттю до пропонованої корисної моделі є апарат для перемішування рідини, що містить вертикальний циліндричний корпус з патрубками, розташований вздовж осі корпуса вал з мішалкою, а також змонтовані по висоті корпуса поблизу його внутрішньої поверхні елементи для впливу на перемішувану рідину, кожний з яких виконано у вигляді нерухомої пластини [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підруч. - К.: НТУУ "КПІ", 2014. - С. 155, рис. 2.62]. Пристінний шар рідини в зазначеному апараті, на відміну від аналога, що розглянуто, циклічно руйнується нерухомими пластинами, а отже воронка з оброблюваної рідини біля стінок апарата істотно зменшується або взагалі не утворюється. Проте зазначені нерухомі пластини сприяють утворенню застійних зон оброблюваної рідини, що знижує інтенсивність та ефективність перемішування. В основу корисної моделі поставлена задача вдосконалити апарат для перемішування рідин, у якому його нове конструктивне виконання забезпечує ефективне руйнування та перемішування пристінного шару оброблюваної рідини, а отже інтенсифікацію процесу перемішування. Поставлена задача вирішується тим, що апарат для перемішування рідин, що містить вертикальний циліндричний корпус з патрубками, розташований вздовж осі корпуса вал з мішалкою, а також змонтовані по висоті корпуса поблизу його внутрішньої поверхні елементи для впливу на перемішувану рідину, в якому згідно корисної моделі кожний із елементів для впливу на перемішувану рідину виконано у вигляді листової або спірально-листової вільно обертової мішалки. Вихідну рідину подають у корпус і вмикають привод вертикального вала, під час обертання якого завдяки дії мішалки на оброблювану рідину здійснюється її перемішування. Рідина, яка рухається в апараті, у свою чергу діє на листові або спірально-листові вільно обертові мішалки, які не лише запобігають утворенню поблизу внутрішньої поверхні корпуса воронки з оброблюваної рідини, а й додатково турбулізують пристінний шар рідини, що інтенсифікує процес її перемішування. При цьому регулюванням напрямку закрутки лопатей спіральнолистових вільно обертових мішалок можна змінювати напрямок і швидкість обертання цих лопатей. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - поздовжній розріз апарата; - на Фіг. 2 - розріз за А-А на Фіг. 1, приклад виконання елементів для впливу на перемішувану рідину у вигляді листових мішалок; - на Фіг. 3 - розріз за А-А на Фіг. 1, приклад виконання елементів для впливу на перемішувану рідину у вигляді спірально-листових мішалок. Апарат для перемішування рідин містить вертикальний циліндричний корпус 1 з патрубками 2 і 3, розташований вздовж осі корпуса 1 вал 4 з мішалкою 5 (Фіг. 1), а також змонтовані по висоті корпуса 1 поблизу його внутрішньої поверхні елементи для впливу на перемішувану рідину, кожний з яких виконано у вигляді листової (Фіг. 2) або спірально-листової (Фіг. 3) вільно обертової мішалки 6. Апарат працює таким чином. Вихідну рідину, що підлягає обробленню, крізь патрубок 2 подають у порожнину корпуса 1 і вмикають привод вертикального вала 4, під час обертання якого завдяки дії мішалки 5 на оброблювану рідину здійснюється її перемішування. Рідина, яка рухається в апараті, діє на листові (див. Фіг. 2) або спірально-листові (див. Фіг. 3) вільно обертові мішалки 6, які не лише запобігають утворенню поблизу внутрішньої поверхні корпуса 1 воронки з оброблюваної рідини, а й додатково турбулізують пристінний шар рідини, що інтенсифікує процес її перемішування. При цьому регулюванням напрямку закрутки спірально-листових лопатей вільно обертових мішалок 6 можна змінювати напрямок і швидкість їх обертання. Оброблену рідину видаляють з апарата крізь патрубок 3. 1 UA 114428 U Пропонована корисна модель, нескладна у виготовленні та експлуатації, підвищує ефективність перемішування різноманітних рідких систем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Апарат для перемішування рідин, що містить вертикальний циліндричний корпус з патрубками, розташований вздовж осі корпуса вал з мішалкою, а також змонтовані по висоті корпуса поблизу його внутрішньої поверхні елементи для впливу на перемішувану рідину, який відрізняється тим, що кожний із елементів для впливу на перемішувану рідину виконано у вигляді листової або спірально-листової вільно обертової мішалки. 2 UA 114428 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
