Пристрій для вилучення пнів

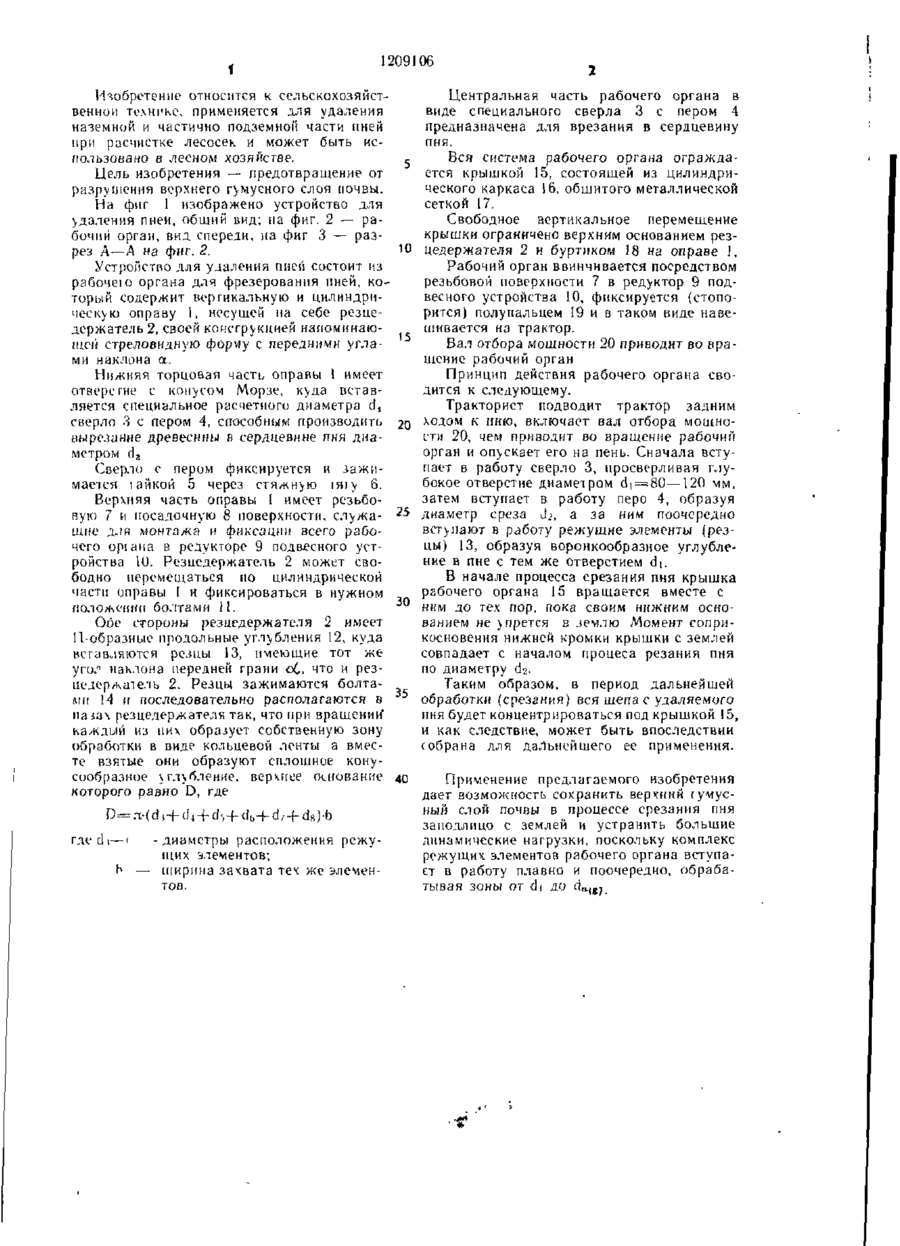

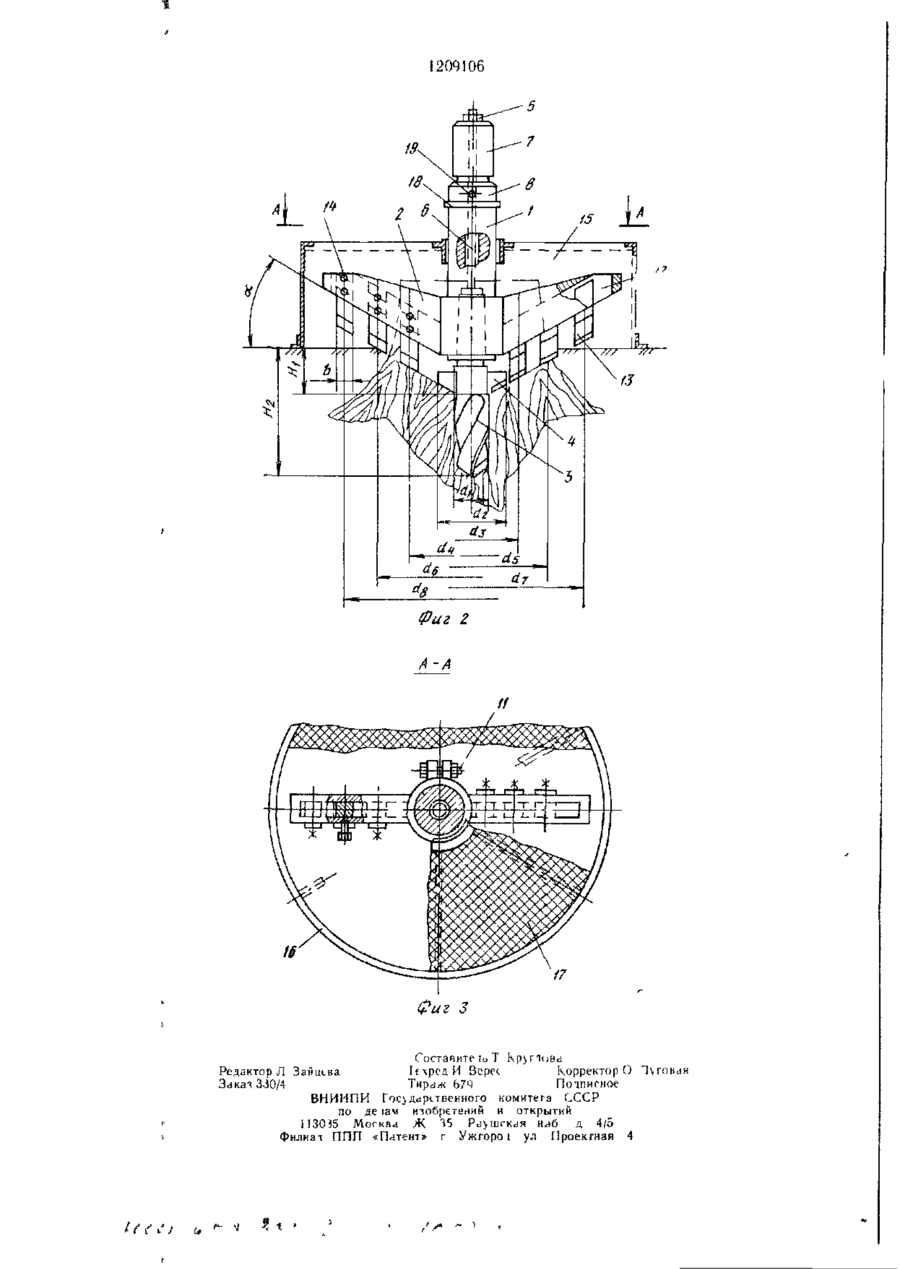

1 УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПНЕЙ, включающее рабочий орг зн с режущими элементами и центрирующим сверлом и привод вращения рабочего органа, отличающееся тем, что, с целью предотвращения от разрушения верхнею іу Фиг 1 I мусиого слоя почвы, рабочий орган выполнен в виде стреловидного рещедержателя, вершина которого направлена вниз, а плечи име ют П-образную форму, причем режущие элементы, выполненные в виде резцов, на одном плече резцедержателя закреплены с зазором на разных расстояниях от оси вращения ротора, отличных от расстояний, на которых расположены от оси враще ния ротора резцы, закрепленные на другом плече резцедержателя 2 Устройство по и 1, отличающееся тем, что съемные резцы имеют углы наклона режущих кромок к оси вращения рабочего орі ана, равные углам наклона плеч стреловидною резцедержателя 1 1209106 Изобретение относится к сельскохозяйственной технике, применяется для удаления наземной и частично подземной части пней при расчистке лесосек и может быть использовано в лесном хозяйстве. Цель изобретения — предотвращение от разрушения верхнего глмусного слоя почвы. На фиг 1 изображено устройство для удаления пней, обший вид; на фиг. 2 — рабочий орган, вид спереди, на фиг 3 — разрез А—А на фиг. 2. Устройство для удаления пней состоит из рабочею органа для фрезерования иней, который содержит вертикальную и цилиндрическою оправу І, несушей на себе резцедержатель 2, своей конструкцией напоминающей стреловидную форму с передними углами наклона а. Нижняя торцовая часть оправы 1 имеет отверстие с конусом Морзе, к>да вставляется специальное расчетного диаметра d, сверло 3 с пером 4, способным производить вырезание древесины в сердцевине пня диаметром d2 Сверло с пером фиксируется и зажимается і айкой 5 через стяжн>ю іяі у 6. Верхняя часть оправы 1 имеет резьбовую 7 и посадочную 8 поверхности, служащие для монтажа и фиксации всего рабочего оріана в редукторе 9 подвесного устройства 10. Резцедержатель 2 может свободно перемещаться по цилиндрической части оправы I и фиксироваться в нужном положении болтами П. Обе стороны резцедержателя 2 имеет П-образные продольные углубления 12, куда вставляются резцы 13, имеющие тот же угол наклона передней грани об. что и резцедержатель 2. Резцы зажимаются болтами 14 и последовательно располагаются в па *а\ резцедержателя так, что при вращении* каждый из них образует собственную зону обработки в видр кольцевой ленты а вместе взятые они образуют сплошное конусообразное \ гл\бленке, верхнее основание которого равно D, где где ch—і -диаметры расположения режущих элементов; ширина захвата тех же элементов. Центральная часть рабочего органа в виде специального сверла 3 с пером 4 предназначена для врезания в сердцевину пня. Вся система рабочего органа ограждается крышкой 15, состоящей из цилиндрического каркаса 16, обшитого металлической сеткой 17. Свободное вертикальное перемещение крышки ограничено верхним основанием резцедержателя 2 и буртиком 18 на оправе 1, Рабочий орган ввинчивается посредством резьбовой поверхности 7 в редуктор 9 подвесного устройства 10, фиксируется (стопорится) полупальцем 19 и в таком виде навешивается на трактор. 15 Вал отбора мощности 20 приводит во вращение рабочий орган Принцип действия рабочего органа сводится к следующему. Тракторист подводит трактор задним ходом к пню, включает вал отбора мощности 20, чем приводит во вращение рабочий орган и опускает его на пень. Сначала вступает в работу сверло 3, просверливая глубокое отверстие диаметром dt = 80-— 120 мм, затем вступает в работу перо 4, образуя диаметр среза J2, а за ним поочередно вступают в работу режущие элементы (резцы) 13, образуя воронкообразное углубление в пне с тем же отверстием d|. В начале процесса срезания пня крышка рабочего органа 15 вращается вместе с ЗО ним до тех пор, пока своим нижним основанием не }прется в землю Момент соприкосновения нижней кромки крышки с землей совпадает с началом процеса резания пня по диаметру d 2
