Робочий орган для фрезування пнів

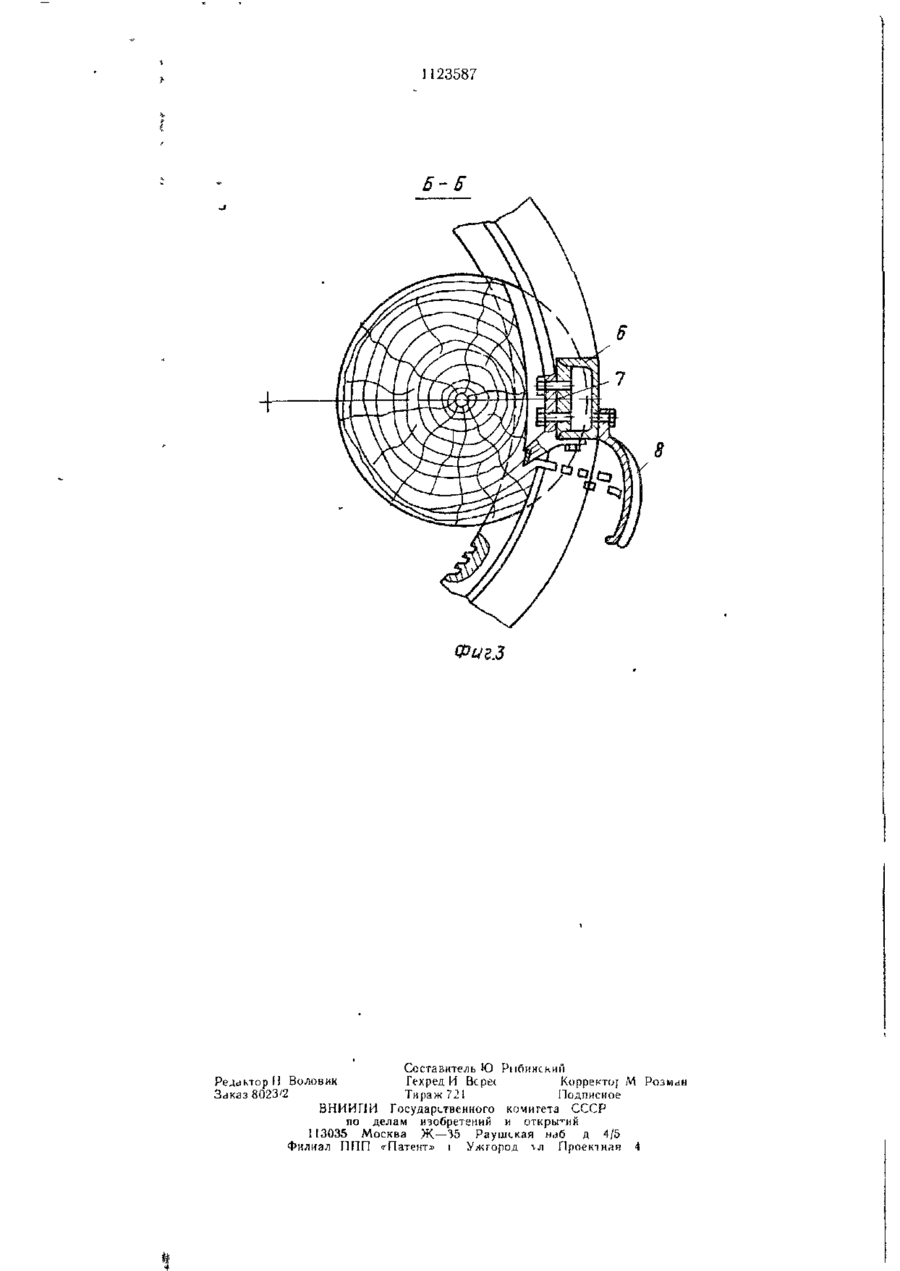

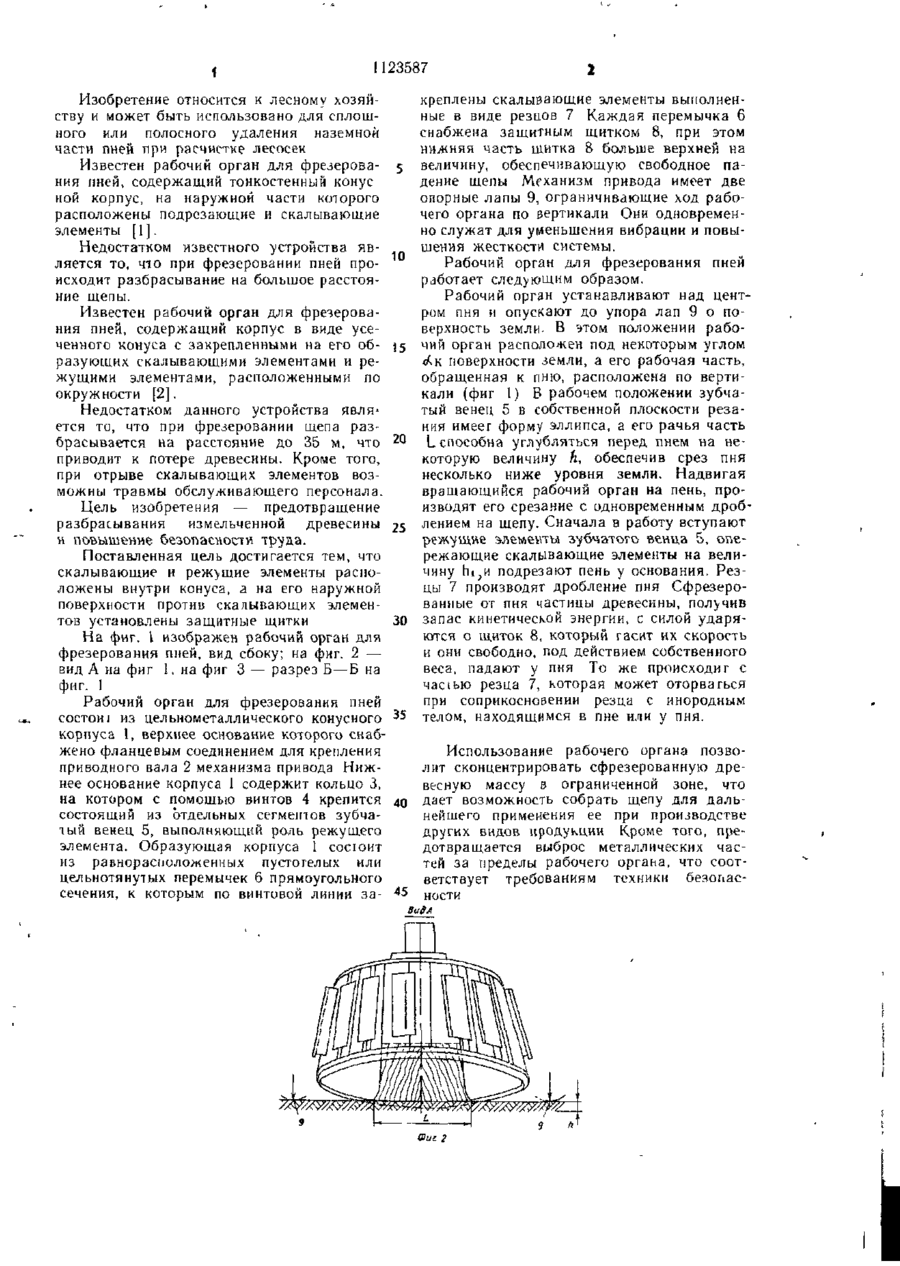

РАБОЧИМ ОРГАН ДЛЯ ФРІ Зі: РОВАНИЯ ПНЕЙ, содержащий корпус в tin де усеченною конуса с закрепленными на его образующие скалывающими элементами и режущи ми элементами, расположенными по окружно< ги, отличающийся тем, чго с целью предот вращения разбрасывания и *мельченной древесины и повышения бе (опасности труда, скалывающие и режущие элементы расположені)і вн\три конуїа, а на его наружной поверхности против скалывающих элементе у і І а нов темы id пі и шые шиіки to CO tPuz.f иЬ 1 . «/•- "Я 1 123587 Изобретение относится к лесному хозяйству и может быть использовано для сплошного или полосного удаления наземной части пней лри расчистке лесосек Известен рабочий орган для фрезерования пней, содержащий тонкостенный конус ной корпус, на наружной части которого расположены подрезающие и скалывающие элементы [1]. Недостатком известного устройства является то, что при фрезеровании пней происходит разбрасывание на большое расстояние щепы. Известен рабочий орган для фрезерования пней, содержащий корпус в виде усеченного конуса с закрепленными на его образующих скалывающими элементами и режущими элементами, расположенными по окружности [2]. Недостатком данного устройства явля* ется то, что при фрезеровании щепа разбрасывается на расстояние до 35 м, что приводит к потере древесины. Кроме того, при отрыве скалывающих элементов возможны травмы обслуживающего персонала. Цель изобретения — предотвращение разбрасывания измельченной древесины и повышение безопасности труда. Поставленная цель достигается тем, что скалывающие и режущие элементы расположены внутри конуса, а на его наружной поверхности против скалывающих элементов установлены защитные щитки На фиг. 1 изображен рабочий орган для фрезерования пней, вид сбоку; на фиг. 2 — вид А на фиг 1, на фиг 3 — разрез Б—Б на фиг. 1 Рабочий орган для фрезерования пней состой і из цельнометаллического конусного корпуса 1, верхнее основание которого снабжено фланцевым соединением для крепления приводного вала 2 механизма привода Нижнее основание корпуса 1 содержит кольцо 3, на котором с помощью винтов 4 крепится состоящий из отдельных сегментов зубчатый венец 5, выполняющий роль режущего элемента. Образующая корпуса 1 сосюит из равнорасположенных пустотелых или цельнотянутых перемычек 6 прямоугольного сечения, к которым по винтовой линии за 10 15 20 25 30 35 креплены скалывающие элементы выполненные в виде резцов 7 Каждая перемычка 6 снабжена защитным щитком 8, при этом нижняя часть щитка 8 больше верхней на величину, обеспечивающую свободное падение щепы Механизм привода имеет две опорные лапы 9, ограничивающие ход рабочего органа по вертикали Они одновременно служат для уменьшения вибрации и повышения жесткости системы. Рабочий орган для фрезерования пней работает следующим образом. Рабочий орган устанавливают над центром пня и опускают до упора лап 9 о поверхность земли. В этом положении рабочий орган расположен под некоторым углом
