Грунтооброблюючий робочий орган

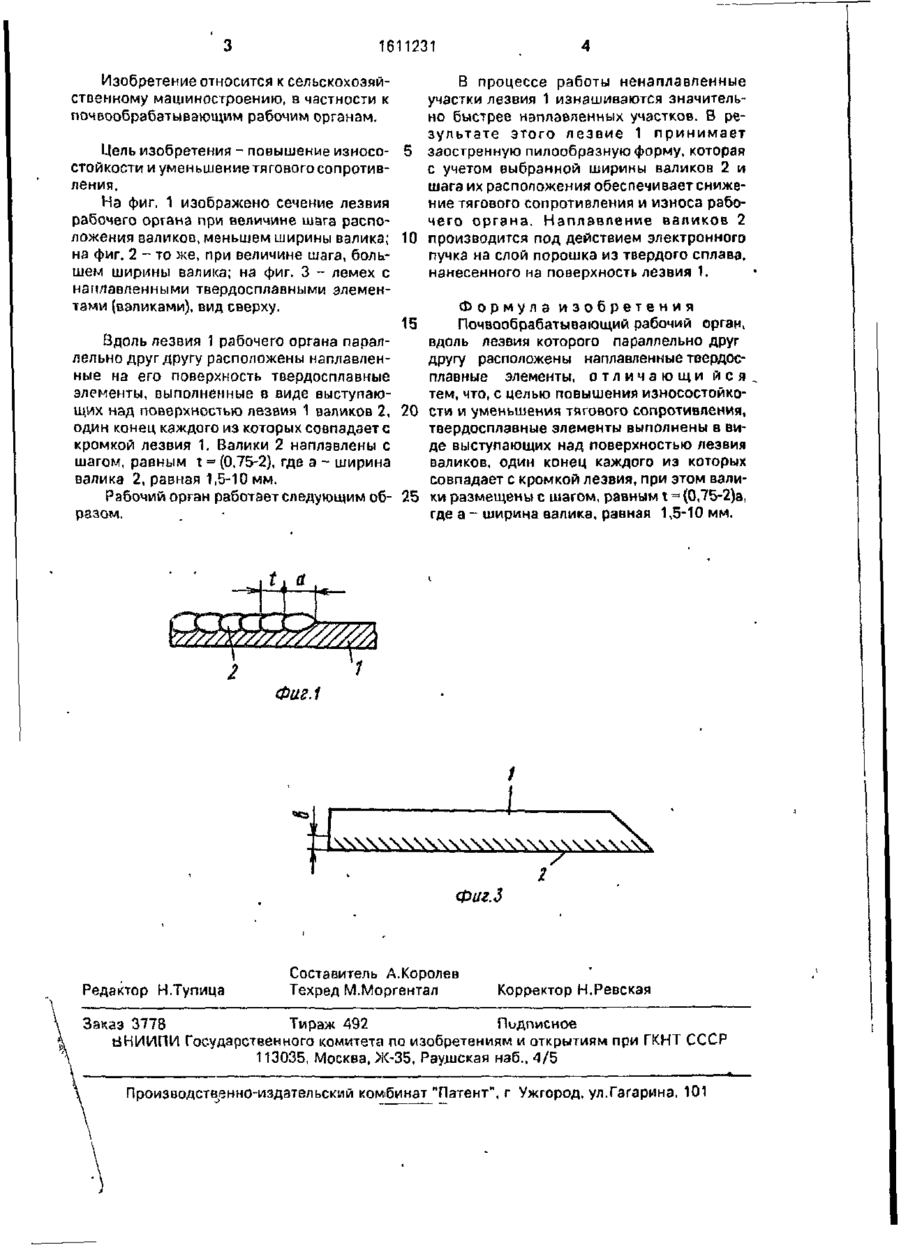

союз совьтских SLU СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5і)3 1611231 А1 А 01 В 15/04, В 23 К 15/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4478135/30-15 (22)30.08.88 (46)07 12.90. Бюл. N? 45 (75) Л.П. Фоминский и Г,Ф. Муров (53)631.312(088.8) (56) Авторское свидетельство СССР Г* 1133703,кл А 01 В 15/04,1983. Авторское свидетельство С С С Р N» 406499, кл. А 01 В 15/04, 1972. (54) ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН (57) Изобретение относится к области сельскохозяйственного машиностроения, в час t тности к почвообрабатывающим рабочим органам. Цель изобретения - повышение износостойкости и уменьшение тягового сопротивления. Вдоль лезвия 1 рабочего органа параллельно друг другу расположены наплавленные на его поверхность твердосплавные элементы, выполненные в виде валиков 2 Валики наплавлены с шагом (0,75-2)а, где а - ширина валика 2, равная 1,5-10 мм Образующаяся в процессе работы рабочего органа пилообразная форма лезвия 1 с учетом указанных параметров обеспечивает снижение износа и тягового сопротивления рабочего органа 3 ил. . а 4 1611231 Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим рабочим органам, В процессе работы ненаплавленные участки лезвия 1 изнашиваются значительно быстрее наплавленных участков. В результате этого лезвие 1 принимает Цель изобретения - повышение износо- 5 заостренную пилообразную форму, которая стойкости и уменьшение тягового сопротивс учетом выбранной ширины валиков 2 и ления. шага их расположения обеспечивает снижение тягового сопротивления и износа рабоНа фиг. 1 изображено сечение лезвия рабочего органа при величине шага распочего органа. Наплавление валиков 2 ложения валиков, меньшем ширины валика; 10 производится под действием электронного на фиг. 2 - то же, при величине шага, больпучка на слой порошка из твердого сплава, шем ширины валика; на фиг. 3 - лемех с нанесенного на поверхность лезвия 1. наплавленными твердосплавными элементами (валиками), вид сверху. Формула изобретения 15 Почвообрабатывающий рабочий орган, вдоль лезвия которого параллельно друг Вдоль лезвия 1 рабочего органа паралдругу расположены наплавленные твердослельно друг другу расположены наплавленплавные элементы, о т л и ч а ю щ и й с я ные на его поверхность твердосплавные тем, что, с целью повышения износостойкоэлементы, выполненные в виде выступающих над поверхностью лезвия 1 валиков 2, 20 сти и уменьшения тягового сопротивлений, твердосплавные элементы выполнены в виодин конец каждого из которых совпадаете де выступающих над поверхностью лезвия кромкой лезвия 1. Валики 2 наплавлены с валиков, один конец каждого из которых шагом, равным t = (0,75-2), где а - ширина совпадает с кромкой лезвия, при этом валивалика 2, равная 1,5-10 мм. Рабочий орган работает следующим об- 25 ки размещены с шагом, равным t * (0,75-2)а, где а - ширина валика, равная 1,5-10 мм. разом. tx a -»—її— Фиг.1 \\\\\ЧЧ\\\ \ \\^ \\\\\ \ \\\ЧЧ\\ Фиг.З Составитель А.Королев Техред М.Моргентал Редактор Н.Тупица Корректор Н.Ревская Заказ 3778 Тираж 492 Подписное 8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Рауліская наб., 4/5 _ ,. , Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101 4
