Навантажувач-роздавач кормів

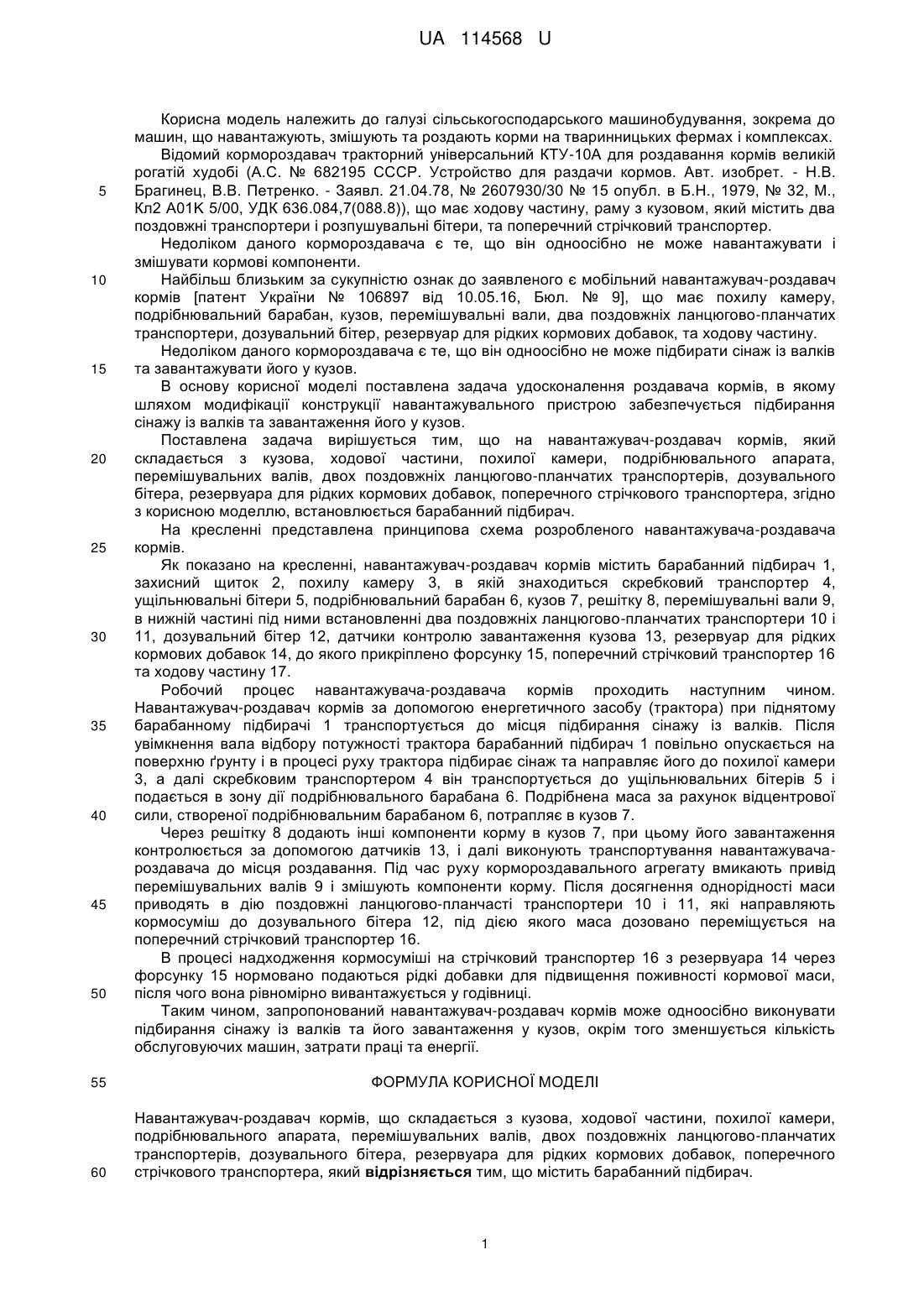

Реферат: Навантажувач-роздавач кормів складається з кузова, ходової частини, похилої камери, подрібнювального апарата, перемішувальних валів, двох поздовжніх ланцюгово-планчатих транспортерів, дозувального бітера, резервуара для рідких кормових добавок, поперечного стрічкового транспортера. Додатково навантажувач-роздавач містить барабанний підбирач. UA 114568 U (54) НАВАНТАЖУВАЧ-РОЗДАВАЧ КОРМІВ UA 114568 U UA 114568 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин, що навантажують, змішують та роздають корми на тваринницьких фермах і комплексах. Відомий кормороздавач тракторний універсальний КТУ-10А для роздавання кормів великій рогатій худобі (А.С. № 682195 СССР. Устройство для раздачи кормов. Авт. изобрет. - Н.В. Брагинец, В.В. Петренко. - Заявл. 21.04.78, № 2607930/30 № 15 опубл. в Б.Н., 1979, № 32, М., Кл2 А01K 5/00, УДК 636.084,7(088.8)), що має ходову частину, раму з кузовом, який містить два поздовжні транспортери і розпушувальні бітери, та поперечний стрічковий транспортер. Недоліком даного кормороздавача є те, що він одноосібно не може навантажувати і змішувати кормові компоненти. Найбільш близьким за сукупністю ознак до заявленого є мобільний навантажувач-роздавач кормів [патент України № 106897 від 10.05.16, Бюл. № 9], що має похилу камеру, подрібнювальний барабан, кузов, перемішувальні вали, два поздовжніх ланцюгово-планчатих транспортери, дозувальний бітер, резервуар для рідких кормових добавок, та ходову частину. Недоліком даного кормороздавача є те, що він одноосібно не може підбирати сінаж із валків та завантажувати його у кузов. В основу корисної моделі поставлена задача удосконалення роздавача кормів, в якому шляхом модифікації конструкції навантажувального пристрою забезпечується підбирання сінажу із валків та завантаження його у кузов. Поставлена задача вирішується тим, що на навантажувач-роздавач кормів, який складається з кузова, ходової частини, похилої камери, подрібнювального апарата, перемішувальних валів, двох поздовжніх ланцюгово-планчатих транспортерів, дозувального бітера, резервуара для рідких кормових добавок, поперечного стрічкового транспортера, згідно з корисною моделлю, встановлюється барабанний підбирач. На кресленні представлена принципова схема розробленого навантажувача-роздавача кормів. Як показано на кресленні, навантажувач-роздавач кормів містить барабанний підбирач 1, захисний щиток 2, похилу камеру 3, в якій знаходиться скребковий транспортер 4, ущільнювальні бітери 5, подрібнювальний барабан 6, кузов 7, решітку 8, перемішувальні вали 9, в нижній частині під ними встановленні два поздовжніх ланцюгово-планчатих транспортери 10 і 11, дозувальний бітер 12, датчики контролю завантаження кузова 13, резервуар для рідких кормових добавок 14, до якого прикріплено форсунку 15, поперечний стрічковий транспортер 16 та ходову частину 17. Робочий процес навантажувача-роздавача кормів проходить наступним чином. Навантажувач-роздавач кормів за допомогою енергетичного засобу (трактора) при піднятому барабанному підбирачі 1 транспортується до місця підбирання сінажу із валків. Після увімкнення вала відбору потужності трактора барабанний підбирач 1 повільно опускається на поверхню ґрунту і в процесі руху трактора підбирає сінаж та направляє його до похилої камери 3, а далі скребковим транспортером 4 він транспортується до ущільнювальних бітерів 5 і подається в зону дії подрібнювального барабана 6. Подрібнена маса за рахунок відцентрової сили, створеної подрібнювальним барабаном 6, потрапляє в кузов 7. Через решітку 8 додають інші компоненти корму в кузов 7, при цьому його завантаження контролюється за допомогою датчиків 13, і далі виконують транспортування навантажувачароздавача до місця роздавання. Під час руху кормороздавального агрегату вмикають привід перемішувальних валів 9 і змішують компоненти корму. Після досягнення однорідності маси приводять в дію поздовжні ланцюгово-планчасті транспортери 10 і 11, які направляють кормосуміш до дозувального бітера 12, під дією якого маса дозовано переміщується на поперечний стрічковий транспортер 16. В процесі надходження кормосуміші на стрічковий транспортер 16 з резервуара 14 через форсунку 15 нормовано подаються рідкі добавки для підвищення поживності кормової маси, після чого вона рівномірно вивантажується у годівниці. Таким чином, запропонований навантажувач-роздавач кормів може одноосібно виконувати підбирання сінажу із валків та його завантаження у кузов, окрім того зменшується кількість обслуговуючих машин, затрати праці та енергії. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Навантажувач-роздавач кормів, що складається з кузова, ходової частини, похилої камери, подрібнювального апарата, перемішувальних валів, двох поздовжніх ланцюгово-планчатих транспортерів, дозувального бітера, резервуара для рідких кормових добавок, поперечного стрічкового транспортера, який відрізняється тим, що містить барабанний підбирач. 1 UA 114568 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
