Мобільний навантажувач-роздавач кормів

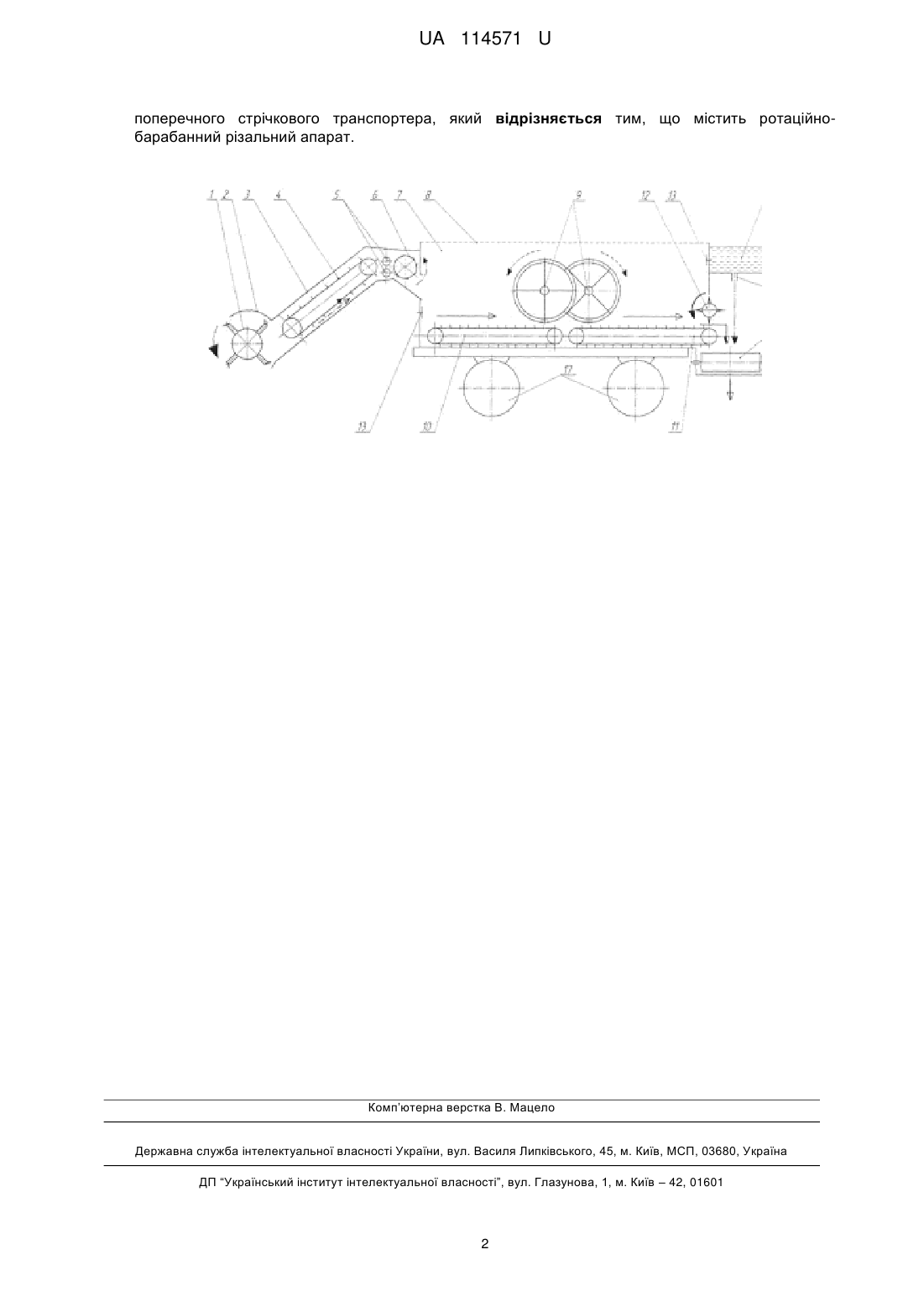

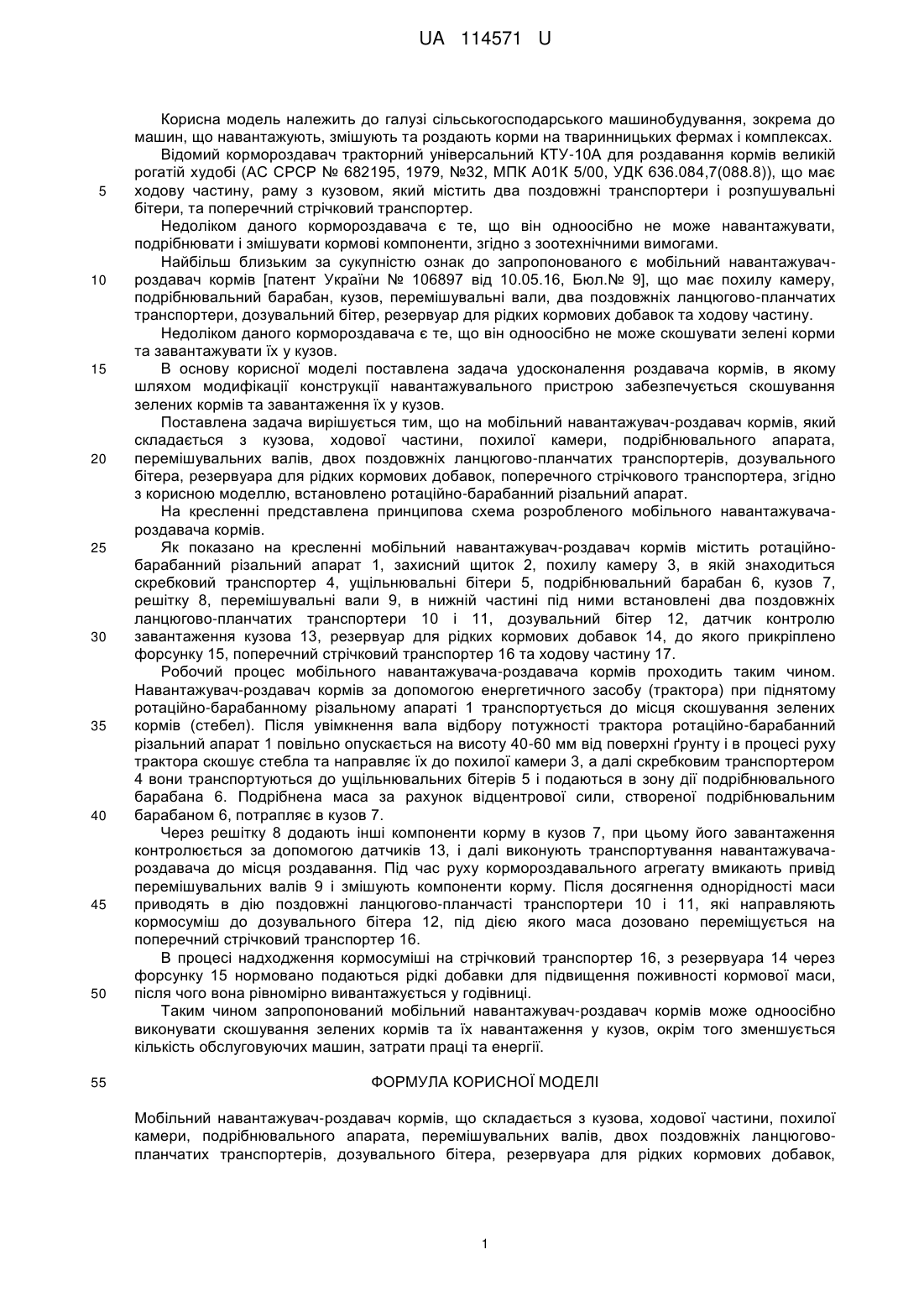

Реферат: Мобільний навантажувач-роздавач кормів складається з кузова, ходової частини, похилої камери, подрібнювального апарата, перемішувальних валів, двох поздовжніх ланцюговопланчатих транспортерів, дозувального бітера, резервуара для рідких кормових добавок, поперечного стрічкового транспортера, ротаційно-барабанного різального апарата. UA 114571 U (12) UA 114571 U UA 114571 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин, що навантажують, змішують та роздають корми на тваринницьких фермах і комплексах. Відомий кормороздавач тракторний універсальний КТУ-10А для роздавання кормів великій рогатій худобі (АС СРСР № 682195, 1979, №32, МПК А01К 5/00, УДК 636.084,7(088.8)), що має ходову частину, раму з кузовом, який містить два поздовжні транспортери і розпушувальні бітери, та поперечний стрічковий транспортер. Недоліком даного кормороздавача є те, що він одноосібно не може навантажувати, подрібнювати і змішувати кормові компоненти, згідно з зоотехнічними вимогами. Найбільш близьким за сукупністю ознак до запропонованого є мобільний навантажувачроздавач кормів [патент України № 106897 від 10.05.16, Бюл.№ 9], що має похилу камеру, подрібнювальний барабан, кузов, перемішувальні вали, два поздовжніх ланцюгово-планчатих транспортери, дозувальний бітер, резервуар для рідких кормових добавок та ходову частину. Недоліком даного кормороздавача є те, що він одноосібно не може скошувати зелені корми та завантажувати їх у кузов. В основу корисної моделі поставлена задача удосконалення роздавача кормів, в якому шляхом модифікації конструкції навантажувального пристрою забезпечується скошування зелених кормів та завантаження їх у кузов. Поставлена задача вирішується тим, що на мобільний навантажувач-роздавач кормів, який складається з кузова, ходової частини, похилої камери, подрібнювального апарата, перемішувальних валів, двох поздовжніх ланцюгово-планчатих транспортерів, дозувального бітера, резервуара для рідких кормових добавок, поперечного стрічкового транспортера, згідно з корисною моделлю, встановлено ротаційно-барабанний різальний апарат. На кресленні представлена принципова схема розробленого мобільного навантажувачароздавача кормів. Як показано на кресленні мобільний навантажувач-роздавач кормів містить ротаційнобарабанний різальний апарат 1, захисний щиток 2, похилу камеру 3, в якій знаходиться скребковий транспортер 4, ущільнювальні бітери 5, подрібнювальний барабан 6, кузов 7, решітку 8, перемішувальні вали 9, в нижній частині під ними встановлені два поздовжніх ланцюгово-планчатих транспортери 10 і 11, дозувальний бітер 12, датчик контролю завантаження кузова 13, резервуар для рідких кормових добавок 14, до якого прикріплено форсунку 15, поперечний стрічковий транспортер 16 та ходову частину 17. Робочий процес мобільного навантажувача-роздавача кормів проходить таким чином. Навантажувач-роздавач кормів за допомогою енергетичного засобу (трактора) при піднятому ротаційно-барабанному різальному апараті 1 транспортується до місця скошування зелених кормів (стебел). Після увімкнення вала відбору потужності трактора ротаційно-барабанний різальний апарат 1 повільно опускається на висоту 40-60 мм від поверхні ґрунту і в процесі руху трактора скошує стебла та направляє їх до похилої камери 3, а далі скребковим транспортером 4 вони транспортуються до ущільнювальних бітерів 5 і подаються в зону дії подрібнювального барабана 6. Подрібнена маса за рахунок відцентрової сили, створеної подрібнювальним барабаном 6, потрапляє в кузов 7. Через решітку 8 додають інші компоненти корму в кузов 7, при цьому його завантаження контролюється за допомогою датчиків 13, і далі виконують транспортування навантажувачароздавача до місця роздавання. Під час руху кормороздавального агрегату вмикають привід перемішувальних валів 9 і змішують компоненти корму. Після досягнення однорідності маси приводять в дію поздовжні ланцюгово-планчасті транспортери 10 і 11, які направляють кормосуміш до дозувального бітера 12, під дією якого маса дозовано переміщується на поперечний стрічковий транспортер 16. В процесі надходження кормосуміші на стрічковий транспортер 16, з резервуара 14 через форсунку 15 нормовано подаються рідкі добавки для підвищення поживності кормової маси, після чого вона рівномірно вивантажується у годівниці. Таким чином запропонований мобільний навантажувач-роздавач кормів може одноосібно виконувати скошування зелених кормів та їх навантаження у кузов, окрім того зменшується кількість обслуговуючих машин, затрати праці та енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Мобільний навантажувач-роздавач кормів, що складається з кузова, ходової частини, похилої камери, подрібнювального апарата, перемішувальних валів, двох поздовжніх ланцюговопланчатих транспортерів, дозувального бітера, резервуара для рідких кормових добавок, 1 UA 114571 U поперечного стрічкового транспортера, який відрізняється тим, що містить ротаційнобарабанний різальний апарат. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
