Пристрій для штучної вентиляції легень

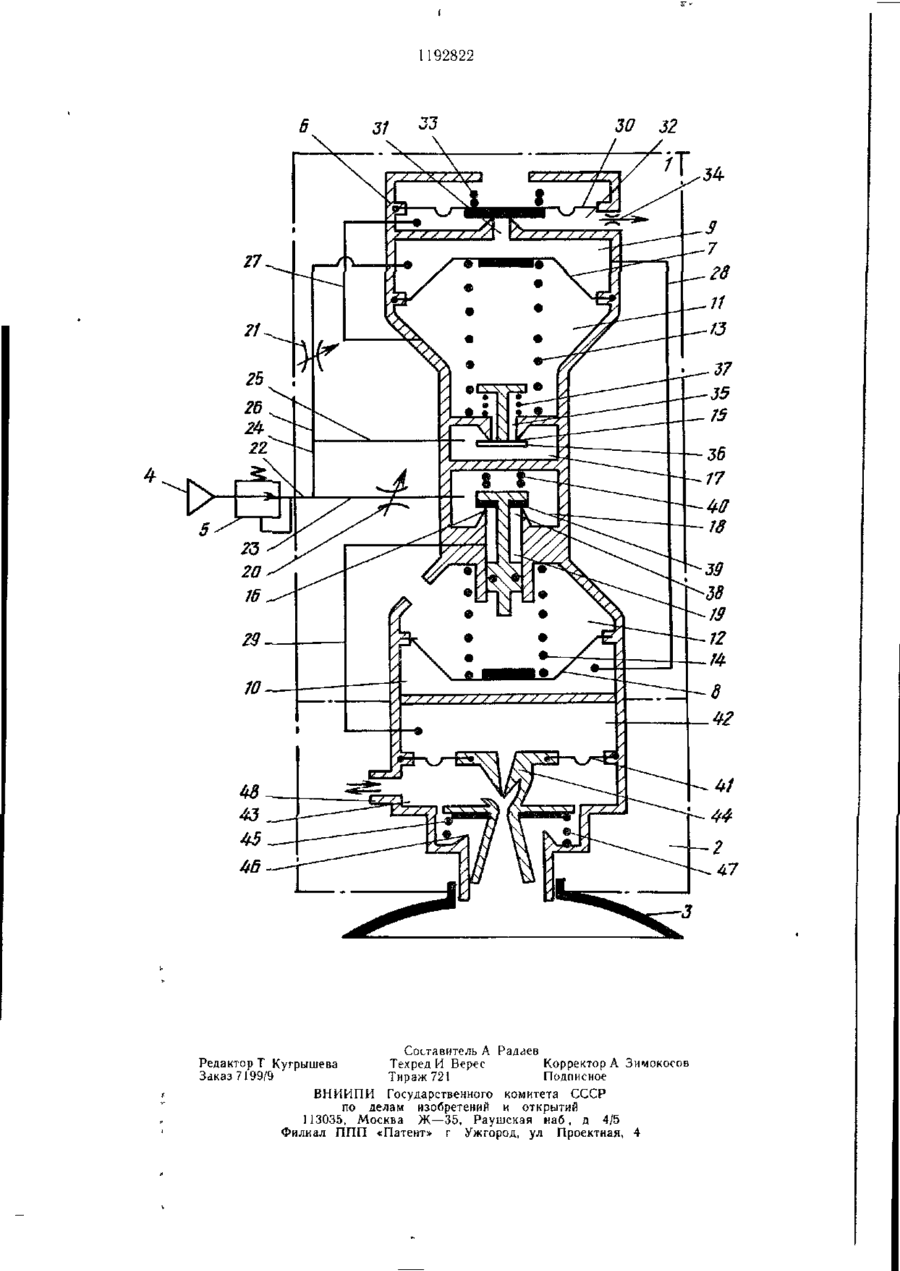

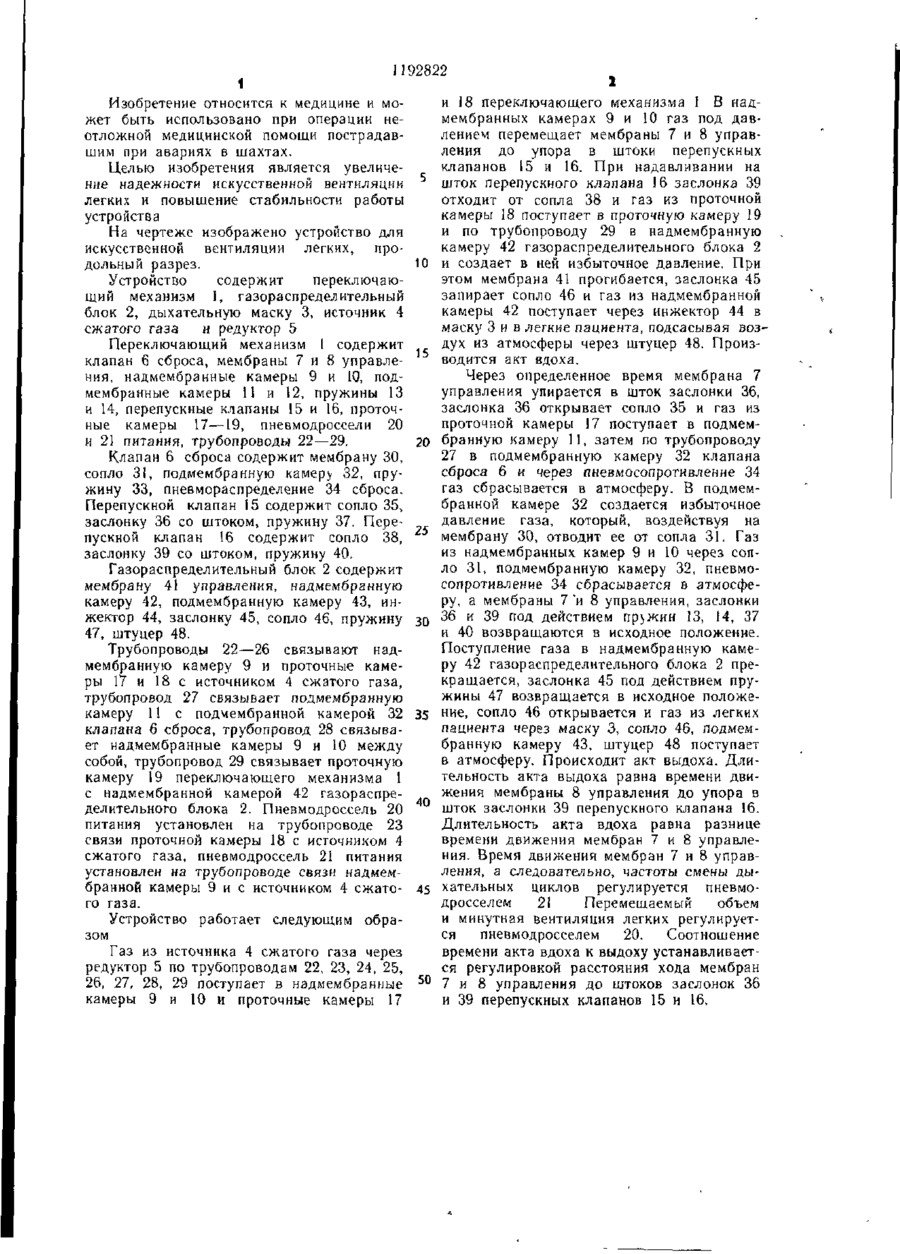

УСТРОЙСТВО ДЛЯ ИСКУССТВЕННОЙ ВЕНТИЛЯЦИИ ЛЕГКИХ, содержащее корпус с переключающим меха низмом, имеющим подпружиненн)ю мембра ну управления, образующую над и подмембранную камеры, перепускной клапан, проточную камеру и клапан сброса, газораспределительный блок с мембраной управления, образующей над-и подмембранную камеры, дыхательную маску, источник сжатого газа и соединительные трубопро воды, отличающееся тем, что, с целью увеличения надежности вентиляции легких и повышения стабильности работы >стройства, оно снабжено двумя пневмодросселями питания, дополнительной подпружиненной мембрлной управления, образующей над и подмембранную камеры, и перепускным клапаном, образующим две дополнительные проточные камеры, установленными в переключающем механизме, при этом надме мбранные камеры переключающего механизма связаны трубопроводами между собой и источником сжатого газа, одна дополнительная проточная камера связана трубопроводом с источником сжатого газа, другая — с надмембранной каморой газораспределительного блока, а пнеемодроссели питания установлены на соединительных трубопроводах, один из них — между источником сжатого газа и надмембранной камерой переключающего механизма, а другой — между источником сжатого газа и одной из дополнительных проточных ка мер. с со to 00 1192822 Изобретение относится к медицине и может быть использовано при операции неотложной медицинской помощи пострадавшим при авариях в шахтах. Целью изобретения является увеличение надежности искусственной вентиляции легких и повышение стабильности работы устройства На чертеже изображено устройство для искусственной вентиляции легких, продольный разрез. Устройство содержит переключающий механизм ], газораспределительный блок 2, дыхательную маску 3, источник 4 сжатого газа и редуктор 5 Переключающий механизм 1 содержит клапан б сброса, мембраны 7 и 8 управления, надмембранные камеры 9 и 10, подмембранные камеры 11 и 12, пружины 13 и 14, перепускные клапаны 15 и 16, проточные камеры 17—19, пневмодроссели 20 и 21 питания, трубопроводы 22—29. Клапан 6 сброса содержит мембрану 30, сопло 31, подмембранную камеру 32, пружину 33, пневмораспределение 34 сброса. Перепускной клапан 15 содержит сопло 35, заслонку 36 со штоком, пружину 37. Перепускной клапан 16 содержит сопло 38, заслонку 39 со штоком, пружину 40. Газораспределительный блок 2 содержит мембрану 41 управления, надмембранную камеру 42, подмембранную камеру 43, инжектор 44, заслонку 45, сопло 46, пружину 47, штуцер 48. Трубопроводы 22—26 связывают надмембранную камеру 9 и проточные камеры 17 и 18 с источником 4 сжатого газа, трубопровод 27 связывает подмембранную камеру 11 с подмембранной камерой 32 клапана 6 сброса, трубопровод 28 связывает надмембранные камеры 9 и 10 между собой, трубопровод 29 связывает проточную камеру 19 переключающего механизма 1 с надмембранной камерой 42 газораспределительного блока 2. Пневмодроссель 20 питания установлен на трубопроводе 23 связи проточной камеры 18 с источником 4 сжатого газа, пневмодроссель 2І питания установлен на трубопроводе связи надмембранной камеры 9 и с источником 4 сжатого газа. Устройство работает следующим образом Газ из источника 4 сжатого газа через редуктор 5 по трубопроводам 22, 23, 24, 25, 26, 27, 28, 29 поступает в надмембранные камеры 9 и 10 и проточные камеры 17 10 15 20 3 Q 35 40 45 50 и 18 переключающего механизма 1 В надмембранных камерах 9 и 10 газ под давлением перемещает мембраны 7 и 8 управления до упора в штоки перепускных клапанов 15 и 16. При надавливании на шток перепускного клапана 16 заслонка 39 отходит от сопла 38 и газ из проточной камеры 18 поступает в проточную камеру 19 и по трубопроводу 29 в надмембранную камеру 42 газораспределительного блока 2 и создает в ней избыточное давление. При этом мембрана 41 прогибается, заслонка 45 запирает сопло 46 и газ из надмембранной камеры 42 поступает через инжектор 44 в маску 3 и в легкие пациента, подсасывая воздух из атмосферы через штуцер 48. Производится акт вдоха. Через определенное время мембрана 7 управления упирается в шток заслонки 36, заслонка 36 открывает сопло 35 и газ из проточной камеры 17 поступает в подмембранную камеру 11, затем по трубопроводу 27 в подмембранную камеру 32 клапана сброса 6 и через пневмосопротивление 34 газ сбрасывается в атмосферу. В подмембранной камере 32 создается избыточное давление газа, который, воздействуя на мембрану 30, отводит ее от сопла 31. Газ из надмембранных камер 9 и 10 через сопло 31, подмембранную камеру 32, пневмосопротивление 34 сбрасывается в атмосферу, а мембраны 7 'и 8 управления, заслонки 36 и 39 под действием пружин 13, 14, 37 и 40 возвращаются в исходное положение. Поступление газа в надмембранную камеру 42 газораспределительного блока 2 прекращается, заслонка 45 под действием пружины 47 возвращается в исходное положение, сопло 46 открывается и газ из легких пациента через маску 3, сопло 46, подмембранную камеру 43, штуцер 48 поступает в атмосферу. Происходит акт выдоха. Длительность акта выдоха равна времени движения мембраны 8 управления до упора в шток заслонки 39 перепускного клапана 16. Длительность акта вдоха равна разнице времени движения мембран 7 и 8 управления. Время движения мембран 7 и 8 управления, а следовательно, частоты смены дыхательных циклов регулируется пневмодросселем 21 Перемещаемый объем и минутная вентиляция легких регулируется пневмодросселем 20. Соотношение времени акта вдоха к выдоху устанавливается регулировкой расстояния хода мембран 7 и 8 управления до штоков заслонок 36 и 39 перепускных клапанов 15 и 16. 1192822 27 Составитель А Радаев Редактор Т Кугрышева Техред И Верес Корректор А Зичокосов Заказ 7199/9 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент» г Ужгород, ул Проектная, 4
