Кришка для пляшки із зовнішніми елементами для рознімного з’єднання

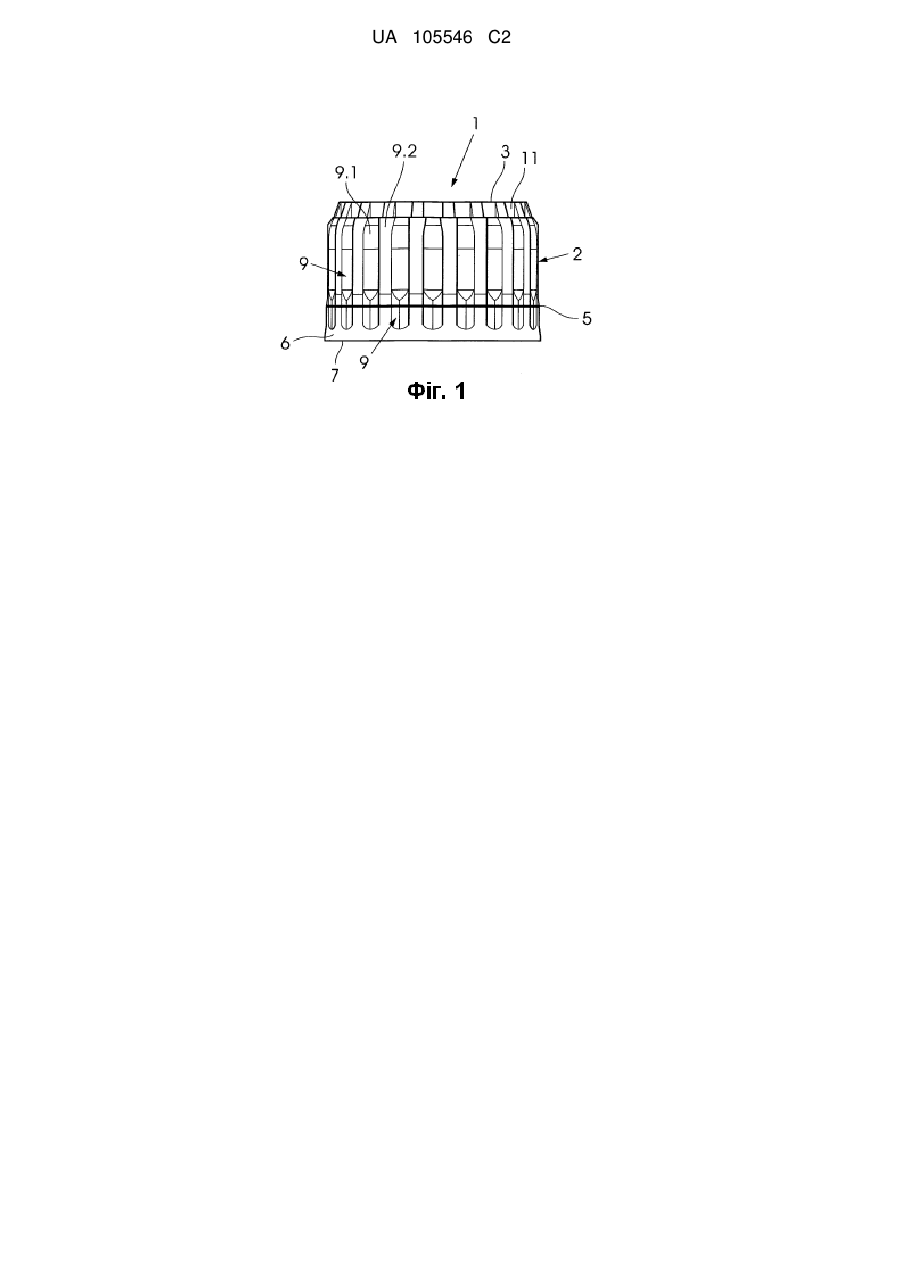

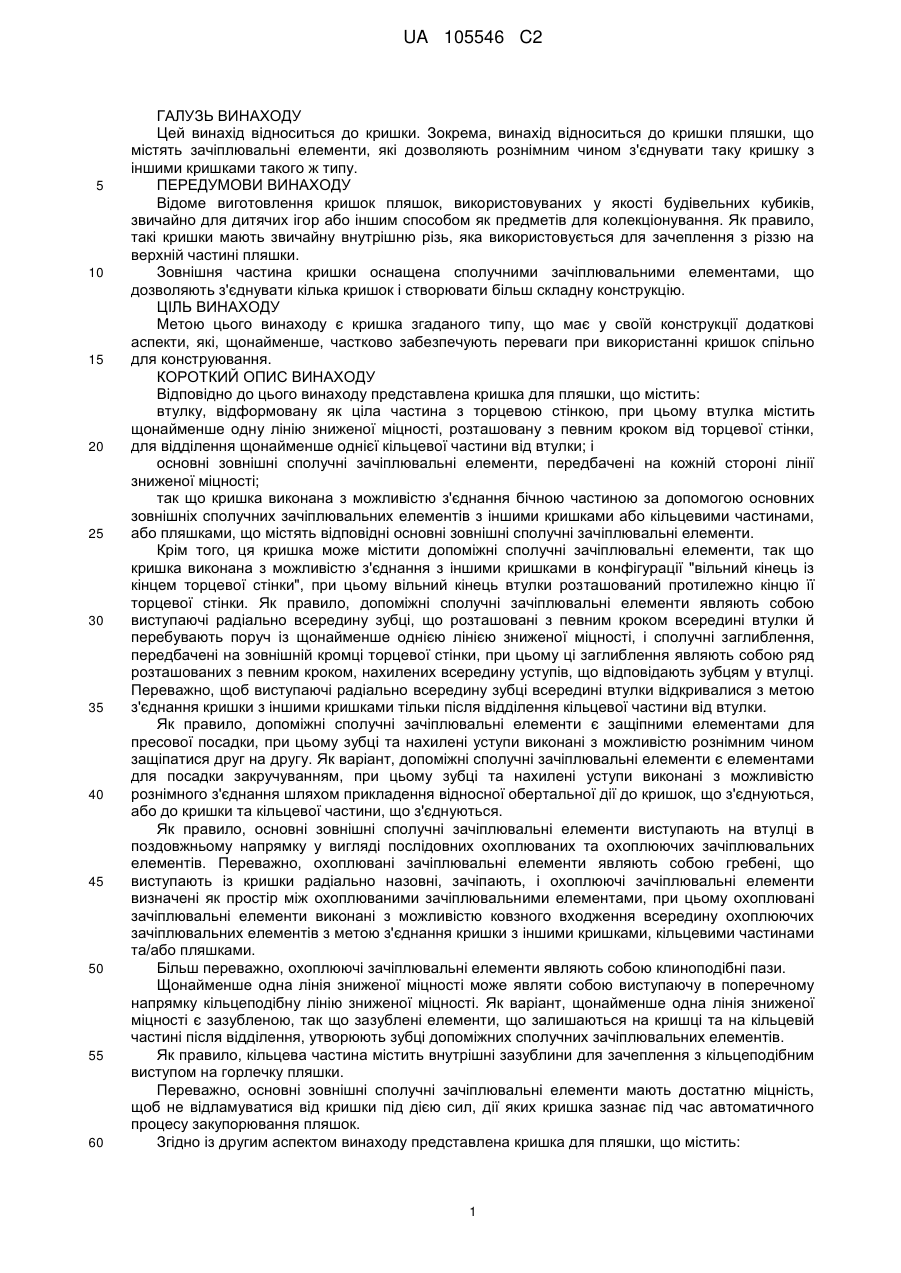

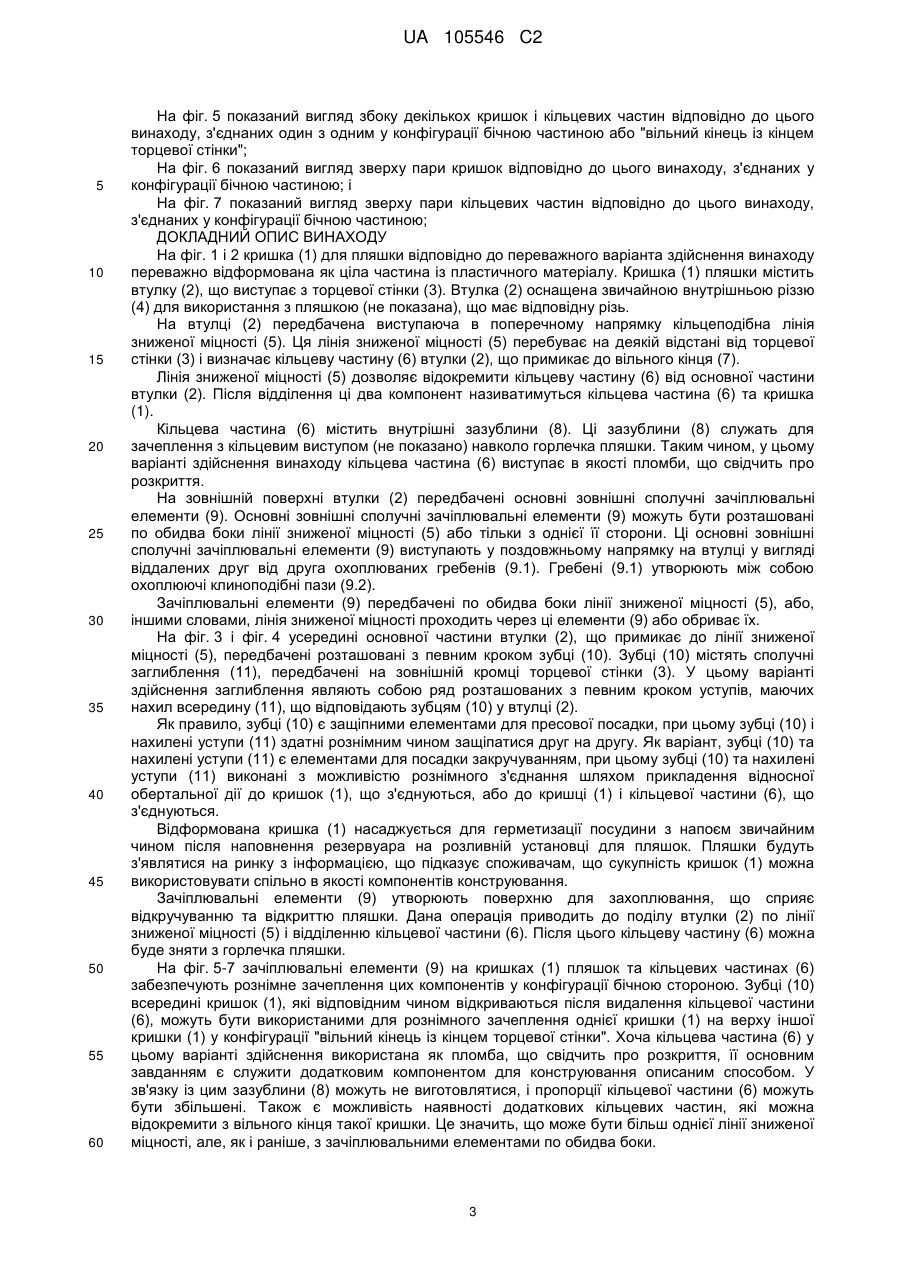

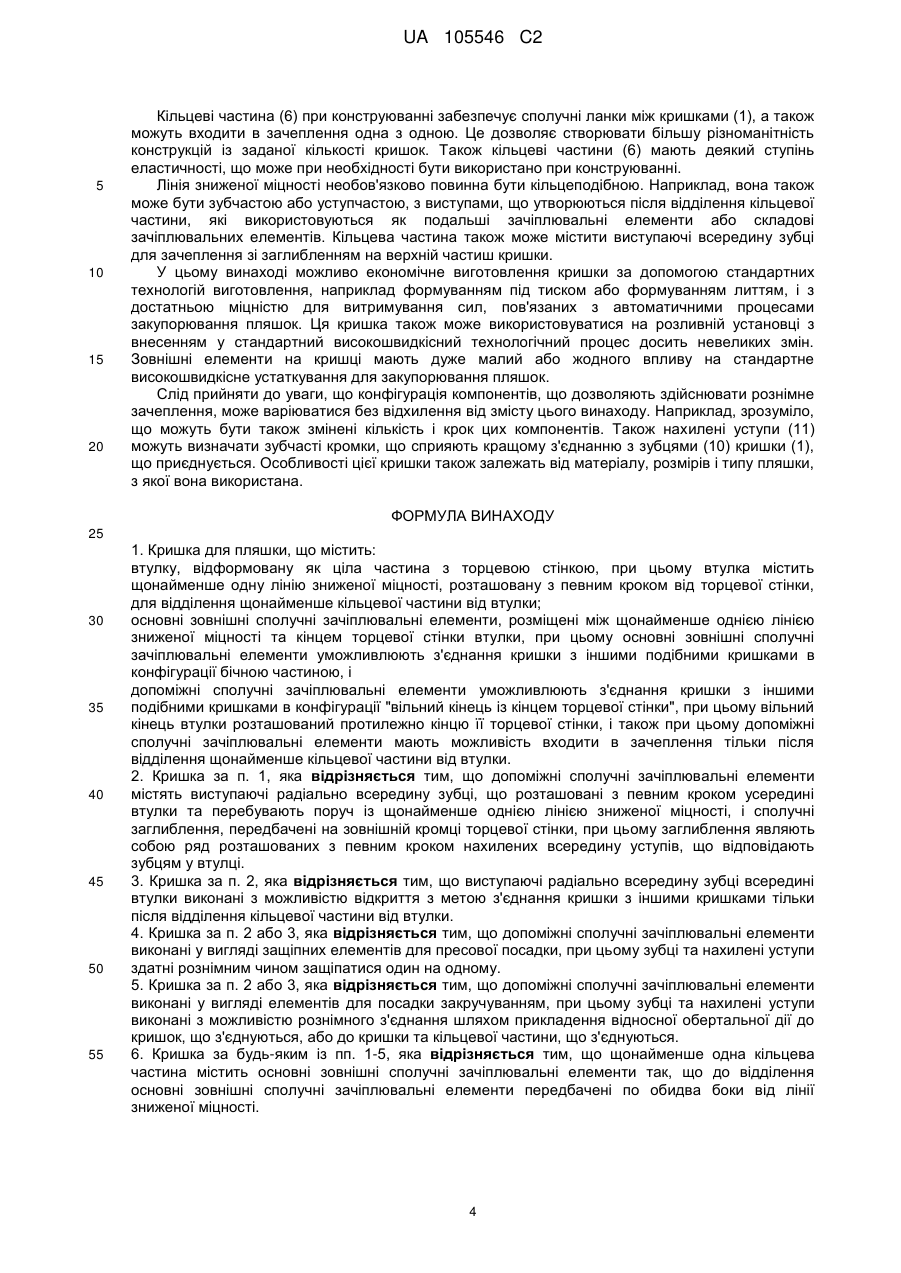

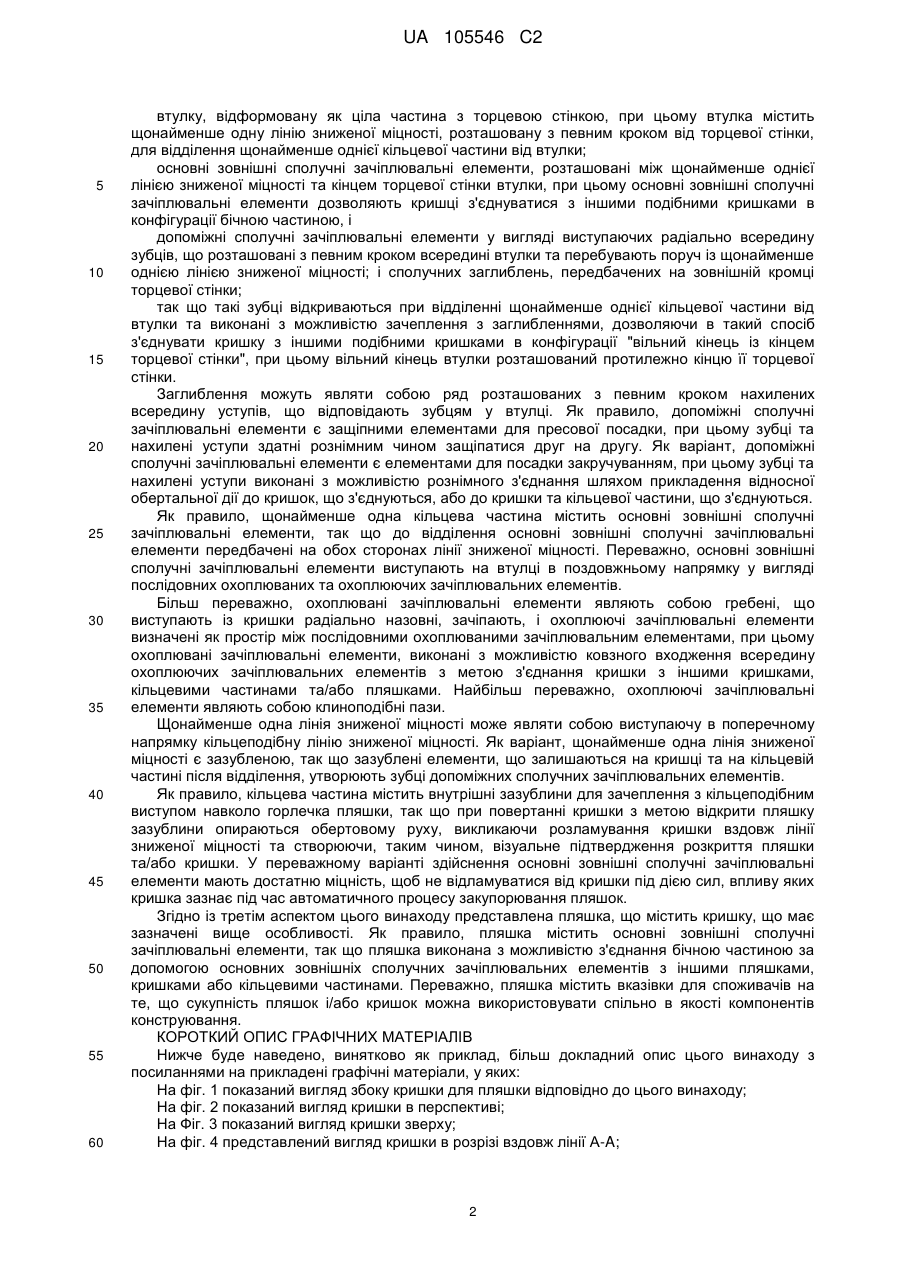

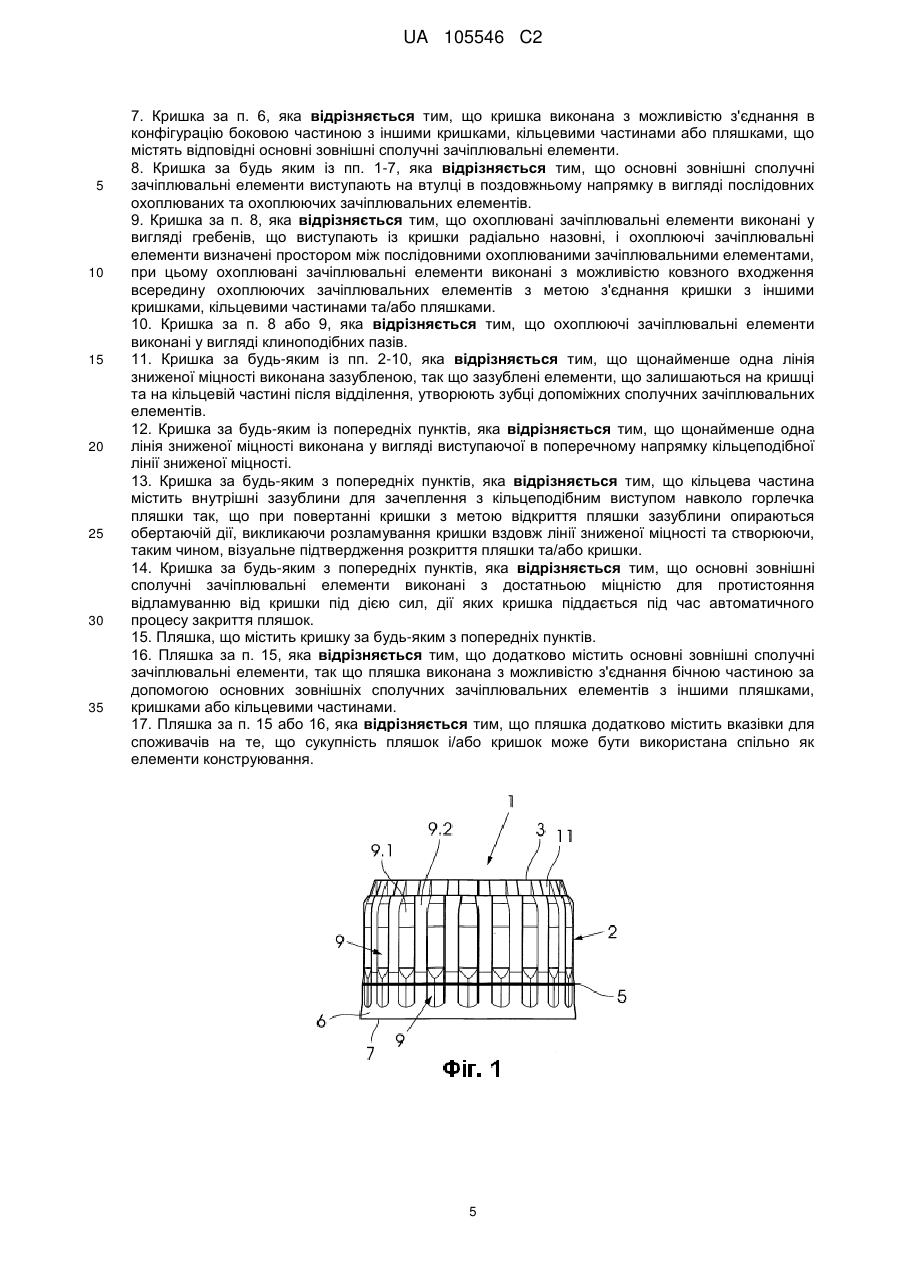

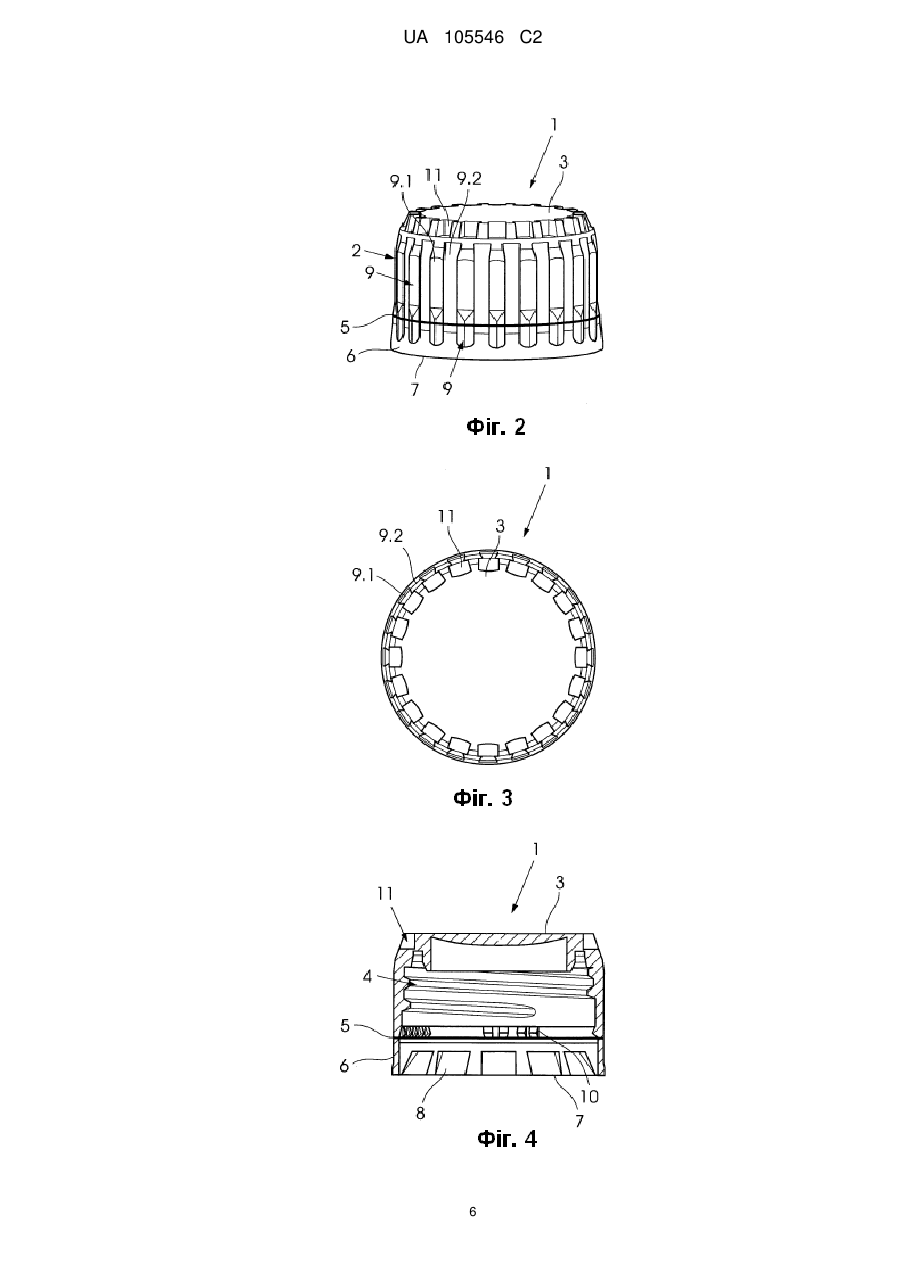

Реферат: Винахід стосується кришки. Зокрема, винахід належить до кришки для пляшок, що містить зачіплювальні елементи, які дозволяють рознімним способом з'єднувати таку кришку з іншими кришками такого ж типу. Кришка містить втулку, відформовану як ціла частина з торцевою стінкою, при цьому втулка містить щонайменше одну лінію зниженої міцності, розташовану з певним кроком від торцевої стінки, для відділення щонайменше однієї кільцевої частини від втулки. Крім того, кришка містить основні зовнішні сполучні зачіплювальні елементи, передбачені на кожній стороні лінії зниженої міцності, так що кришка виконана з можливістю з'єднання бічною частиною за допомогою основних зовнішніх сполучних зачіплювальних елементів з іншими кришками або кільцевими частинами, або пляшками, що містять подібні основні зовнішні сполучні зачіплювальні елементи. UA 105546 C2 (12) UA 105546 C2 UA 105546 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ВИНАХОДУ Цей винахід відноситься до кришки. Зокрема, винахід відноситься до кришки пляшки, що містять зачіплювальні елементи, які дозволяють рознімним чином з'єднувати таку кришку з іншими кришками такого ж типу. ПЕРЕДУМОВИ ВИНАХОДУ Відоме виготовлення кришок пляшок, використовуваних у якості будівельних кубиків, звичайно для дитячих ігор або іншим способом як предметів для колекціонування. Як правило, такі кришки мають звичайну внутрішню різь, яка використовується для зачеплення з різзю на верхній частині пляшки. Зовнішня частина кришки оснащена сполучними зачіплювальними елементами, що дозволяють з'єднувати кілька кришок і створювати більш складну конструкцію. ЦІЛЬ ВИНАХОДУ Метою цього винаходу є кришка згаданого типу, що має у своїй конструкції додаткові аспекти, які, щонайменше, частково забезпечують переваги при використанні кришок спільно для конструювання. КОРОТКИЙ ОПИС ВИНАХОДУ Відповідно до цього винаходу представлена кришка для пляшки, що містить: втулку, відформовану як ціла частина з торцевою стінкою, при цьому втулка містить щонайменше одну лінію зниженої міцності, розташовану з певним кроком від торцевої стінки, для відділення щонайменше однієї кільцевої частини від втулки; і основні зовнішні сполучні зачіплювальні елементи, передбачені на кожній стороні лінії зниженої міцності; так що кришка виконана з можливістю з'єднання бічною частиною за допомогою основних зовнішніх сполучних зачіплювальних елементів з іншими кришками або кільцевими частинами, або пляшками, що містять відповідні основні зовнішні сполучні зачіплювальні елементи. Крім того, ця кришка може містити допоміжні сполучні зачіплювальні елементи, так що кришка виконана з можливістю з'єднання з іншими кришками в конфігурації "вільний кінець із кінцем торцевої стінки", при цьому вільний кінець втулки розташований протилежно кінцю її торцевої стінки. Як правило, допоміжні сполучні зачіплювальні елементи являють собою виступаючі радіально всередину зубці, що розташовані з певним кроком всередині втулки й перебувають поруч із щонайменше однією лінією зниженої міцності, і сполучні заглиблення, передбачені на зовнішній кромці торцевої стінки, при цьому ці заглиблення являють собою ряд розташованих з певним кроком, нахилених всередину уступів, що відповідають зубцям у втулці. Переважно, щоб виступаючі радіально всередину зубці всередині втулки відкривалися з метою з'єднання кришки з іншими кришками тільки після відділення кільцевої частини від втулки. Як правило, допоміжні сполучні зачіплювальні елементи є защіпними елементами для пресової посадки, при цьому зубці та нахилені уступи виконані з можливістю рознімним чином защіпатися друг на другу. Як варіант, допоміжні сполучні зачіплювальні елементи є елементами для посадки закручуванням, при цьому зубці та нахилені уступи виконані з можливістю рознімного з'єднання шляхом прикладення відносної обертальної дії до кришок, що з'єднуються, або до кришки та кільцевої частини, що з'єднуються. Як правило, основні зовнішні сполучні зачіплювальні елементи виступають на втулці в поздовжньому напрямку у вигляді послідовних охоплюваних та охоплюючих зачіплювальних елементів. Переважно, охоплювані зачіплювальні елементи являють собою гребені, що виступають із кришки радіально назовні, зачіпають, і охоплюючі зачіплювальні елементи визначені як простір між охоплюваними зачіплювальними елементами, при цьому охоплювані зачіплювальні елементи виконані з можливістю ковзного входження всередину охоплюючих зачіплювальних елементів з метою з'єднання кришки з іншими кришками, кільцевими частинами та/або пляшками. Більш переважно, охоплюючі зачіплювальні елементи являють собою клиноподібні пази. Щонайменше одна лінія зниженої міцності може являти собою виступаючу в поперечному напрямку кільцеподібну лінію зниженої міцності. Як варіант, щонайменше одна лінія зниженої міцності є зазубленою, так що зазублені елементи, що залишаються на кришці та на кільцевій частині після відділення, утворюють зубці допоміжних сполучних зачіплювальних елементів. Як правило, кільцева частина містить внутрішні зазублини для зачеплення з кільцеподібним виступом на горлечку пляшки. Переважно, основні зовнішні сполучні зачіплювальні елементи мають достатню міцність, щоб не відламуватися від кришки під дією сил, дії яких кришка зазнає під час автоматичного процесу закупорювання пляшок. Згідно із другим аспектом винаходу представлена кришка для пляшки, що містить: 1 UA 105546 C2 5 10 15 20 25 30 35 40 45 50 55 60 втулку, відформовану як ціла частина з торцевою стінкою, при цьому втулка містить щонайменше одну лінію зниженої міцності, розташовану з певним кроком від торцевої стінки, для відділення щонайменше однієї кільцевої частини від втулки; основні зовнішні сполучні зачіплювальні елементи, розташовані між щонайменше однієї лінією зниженої міцності та кінцем торцевої стінки втулки, при цьому основні зовнішні сполучні зачіплювальні елементи дозволяють кришці з'єднуватися з іншими подібними кришками в конфігурації бічною частиною, і допоміжні сполучні зачіплювальні елементи у вигляді виступаючих радіально всередину зубців, що розташовані з певним кроком всередині втулки та перебувають поруч із щонайменше однією лінією зниженої міцності; і сполучних заглиблень, передбачених на зовнішній кромці торцевої стінки; так що такі зубці відкриваються при відділенні щонайменше однієї кільцевої частини від втулки та виконані з можливістю зачеплення з заглибленнями, дозволяючи в такий спосіб з'єднувати кришку з іншими подібними кришками в конфігурації "вільний кінець із кінцем торцевої стінки", при цьому вільний кінець втулки розташований протилежно кінцю її торцевої стінки. Заглиблення можуть являти собою ряд розташованих з певним кроком нахилених всередину уступів, що відповідають зубцям у втулці. Як правило, допоміжні сполучні зачіплювальні елементи є защіпними елементами для пресової посадки, при цьому зубці та нахилені уступи здатні рознімним чином защіпатися друг на другу. Як варіант, допоміжні сполучні зачіплювальні елементи є елементами для посадки закручуванням, при цьому зубці та нахилені уступи виконані з можливістю рознімного з'єднання шляхом прикладення відносної обертальної дії до кришок, що з'єднуються, або до кришки та кільцевої частини, що з'єднуються. Як правило, щонайменше одна кільцева частина містить основні зовнішні сполучні зачіплювальні елементи, так що до відділення основні зовнішні сполучні зачіплювальні елементи передбачені на обох сторонах лінії зниженої міцності. Переважно, основні зовнішні сполучні зачіплювальні елементи виступають на втулці в поздовжньому напрямку у вигляді послідовних охоплюваних та охоплюючих зачіплювальних елементів. Більш переважно, охоплювані зачіплювальні елементи являють собою гребені, що виступають із кришки радіально назовні, зачіпають, і охоплюючі зачіплювальні елементи визначені як простір між послідовними охоплюваними зачіплювальним елементами, при цьому охоплювані зачіплювальні елементи, виконані з можливістю ковзного входження всередину охоплюючих зачіплювальних елементів з метою з'єднання кришки з іншими кришками, кільцевими частинами та/або пляшками. Найбільш переважно, охоплюючі зачіплювальні елементи являють собою клиноподібні пази. Щонайменше одна лінія зниженої міцності може являти собою виступаючу в поперечному напрямку кільцеподібну лінію зниженої міцності. Як варіант, щонайменше одна лінія зниженої міцності є зазубленою, так що зазублені елементи, що залишаються на кришці та на кільцевій частині після відділення, утворюють зубці допоміжних сполучних зачіплювальних елементів. Як правило, кільцева частина містить внутрішні зазублини для зачеплення з кільцеподібним виступом навколо горлечка пляшки, так що при повертанні кришки з метою відкрити пляшку зазублини опираються обертовому руху, викликаючи розламування кришки вздовж лінії зниженої міцності та створюючи, таким чином, візуальне підтвердження розкриття пляшки та/або кришки. У переважному варіанті здійснення основні зовнішні сполучні зачіплювальні елементи мають достатню міцність, щоб не відламуватися від кришки під дією сил, впливу яких кришка зазнає під час автоматичного процесу закупорювання пляшок. Згідно із третім аспектом цього винаходу представлена пляшка, що містить кришку, що має зазначені вище особливості. Як правило, пляшка містить основні зовнішні сполучні зачіплювальні елементи, так що пляшка виконана з можливістю з'єднання бічною частиною за допомогою основних зовнішніх сполучних зачіплювальних елементів з іншими пляшками, кришками або кільцевими частинами. Переважно, пляшка містить вказівки для споживачів на те, що сукупність пляшок і/або кришок можна використовувати спільно в якості компонентів конструювання. КОРОТКИЙ ОПИС ГРАФІЧНИХ MATEPІАЛІВ Нижче буде наведено, винятково як приклад, більш докладний опис цього винаходу з посиланнями на прикладені графічні матеріали, у яких: На фіг. 1 показаний вигляд збоку кришки для пляшки відповідно до цього винаходу; На фіг. 2 показаний вигляд кришки в перспективі; На Фіг. 3 показаний вигляд кришки зверху; На фіг. 4 представлений вигляд кришки в розрізі вздовж лінії A-A; 2 UA 105546 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 5 показаний вигляд збоку декількох кришок і кільцевих частин відповідно до цього винаходу, з'єднаних один з одним у конфігурації бічною частиною або "вільний кінець із кінцем торцевої стінки"; На фіг. 6 показаний вигляд зверху пари кришок відповідно до цього винаходу, з'єднаних у конфігурації бічною частиною; і На фіг. 7 показаний вигляд зверху пари кільцевих частин відповідно до цього винаходу, з'єднаних у конфігурації бічною частиною; ДОКЛАДНИЙ ОПИС ВИНАХОДУ На фіг. 1 і 2 кришка (1) для пляшки відповідно до переважного варіанта здійснення винаходу переважно відформована як ціла частина із пластичного матеріалу. Кришка (1) пляшки містить втулку (2), що виступає з торцевої стінки (3). Втулка (2) оснащена звичайною внутрішньою різзю (4) для використання з пляшкою (не показана), що має відповідну різь. На втулці (2) передбачена виступаюча в поперечному напрямку кільцеподібна лінія зниженої міцності (5). Ця лінія зниженої міцності (5) перебуває на деякій відстані від торцевої стінки (3) і визначає кільцеву частину (6) втулки (2), що примикає до вільного кінця (7). Лінія зниженої міцності (5) дозволяє відокремити кільцеву частину (6) від основної частини втулки (2). Після відділення ці два компонент називатимуться кільцева частина (6) та кришка (1). Кільцева частина (6) містить внутрішні зазублини (8). Ці зазублини (8) служать для зачеплення з кільцевим виступом (не показано) навколо горлечка пляшки. Таким чином, у цьому варіанті здійснення винаходу кільцева частина (6) виступає в якості пломби, що свідчить про розкриття. На зовнішній поверхні втулки (2) передбачені основні зовнішні сполучні зачіплювальні елементи (9). Основні зовнішні сполучні зачіплювальні елементи (9) можуть бути розташовані по обидва боки лінії зниженої міцності (5) або тільки з однієї її сторони. Ці основні зовнішні сполучні зачіплювальні елементи (9) виступають у поздовжньому напрямку на втулці у вигляді віддалених друг від друга охоплюваних гребенів (9.1). Гребені (9.1) утворюють між собою охоплюючі клиноподібні пази (9.2). Зачіплювальні елементи (9) передбачені по обидва боки лінії зниженої міцності (5), або, іншими словами, лінія зниженої міцності проходить через ці елементи (9) або обриває їх. На фіг. 3 і фіг. 4 усередині основної частини втулки (2), що примикає до лінії зниженої міцності (5), передбачені розташовані з певним кроком зубці (10). Зубці (10) містять сполучні заглиблення (11), передбачені на зовнішній кромці торцевої стінки (3). У цьому варіанті здійснення заглиблення являють собою ряд розташованих з певним кроком уступів, маючих нахил всередину (11), що відповідають зубцям (10) у втулці (2). Як правило, зубці (10) є защіпними елементами для пресової посадки, при цьому зубці (10) і нахилені уступи (11) здатні рознімним чином защіпатися друг на другу. Як варіант, зубці (10) та нахилені уступи (11) є елементами для посадки закручуванням, при цьому зубці (10) та нахилені уступи (11) виконані з можливістю рознімного з'єднання шляхом прикладення відносної обертальної дії до кришок (1), що з'єднуються, або до кришці (1) і кільцевої частини (6), що з'єднуються. Відформована кришка (1) насаджується для герметизації посудини з напоєм звичайним чином після наповнення резервуара на розливній установці для пляшок. Пляшки будуть з'являтися на ринку з інформацією, що підказує споживачам, що сукупність кришок (1) можна використовувати спільно в якості компонентів конструювання. Зачіплювальні елементи (9) утворюють поверхню для захоплювання, що сприяє відкручуванню та відкриттю пляшки. Дана операція приводить до поділу втулки (2) по лінії зниженої міцності (5) і відділенню кільцевої частини (6). Після цього кільцеву частину (6) можна буде зняти з горлечка пляшки. На фіг. 5-7 зачіплювальні елементи (9) на кришках (1) пляшок та кільцевих частинах (6) забезпечують рознімне зачеплення цих компонентів у конфігурації бічною стороною. Зубці (10) всередині кришок (1), які відповідним чином відкриваються після видалення кільцевої частини (6), можуть бути використаними для рознімного зачеплення однієї кришки (1) на верху іншої кришки (1) у конфігурації "вільний кінець із кінцем торцевої стінки". Хоча кільцева частина (6) у цьому варіанті здійснення використана як пломба, що свідчить про розкриття, її основним завданням є служити додатковим компонентом для конструювання описаним способом. У зв'язку із цим зазублини (8) можуть не виготовлятися, і пропорції кільцевої частини (6) можуть бути збільшені. Також є можливість наявності додаткових кільцевих частин, які можна відокремити з вільного кінця такої кришки. Це значить, що може бути більш однієї лінії зниженої міцності, але, як і раніше, з зачіплювальними елементами по обидва боки. 3 UA 105546 C2 5 10 15 20 Кільцеві частина (6) при конструюванні забезпечує сполучні ланки між кришками (1), а також можуть входити в зачеплення одна з одною. Це дозволяє створювати більшу різноманітність конструкцій із заданої кількості кришок. Також кільцеві частини (6) мають деякий ступінь еластичності, що може при необхідності бути використано при конструюванні. Лінія зниженої міцності необов'язково повинна бути кільцеподібною. Наприклад, вона також може бути зубчастою або уступчастою, з виступами, що утворюються після відділення кільцевої частини, які використовуються як подальші зачіплювальні елементи або складові зачіплювальних елементів. Кільцева частина також може містити виступаючі всередину зубці для зачеплення зі заглибленням на верхній частиш кришки. У цьому винаході можливо економічне виготовлення кришки за допомогою стандартних технологій виготовлення, наприклад формуванням під тиском або формуванням литтям, і з достатньою міцністю для витримування сил, пов'язаних з автоматичними процесами закупорювання пляшок. Ця кришка також може використовуватися на розливній установці з внесенням у стандартний високошвидкісний технологічний процес досить невеликих змін. Зовнішні елементи на кришці мають дуже малий або жодного впливу на стандартне високошвидкісне устаткування для закупорювання пляшок. Слід прийняти до уваги, що конфігурація компонентів, що дозволяють здійснювати рознімне зачеплення, може варіюватися без відхилення від змісту цього винаходу. Наприклад, зрозуміло, що можуть бути також змінені кількість і крок цих компонентів. Також нахилені уступи (11) можуть визначати зубчасті кромки, що сприяють кращому з'єднанню з зубцями (10) кришки (1), що приєднується. Особливості цієї кришки також залежать від матеріалу, розмірів і типу пляшки, з якої вона використана. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Кришка для пляшки, що містить: втулку, відформовану як ціла частина з торцевою стінкою, при цьому втулка містить щонайменше одну лінію зниженої міцності, розташовану з певним кроком від торцевої стінки, для відділення щонайменше кільцевої частини від втулки; основні зовнішні сполучні зачіплювальні елементи, розміщені між щонайменше однією лінією зниженої міцності та кінцем торцевої стінки втулки, при цьому основні зовнішні сполучні зачіплювальні елементи уможливлюють з'єднання кришки з іншими подібними кришками в конфігурації бічною частиною, і допоміжні сполучні зачіплювальні елементи уможливлюють з'єднання кришки з іншими подібними кришками в конфігурації "вільний кінець із кінцем торцевої стінки", при цьому вільний кінець втулки розташований протилежно кінцю її торцевої стінки, і також при цьому допоміжні сполучні зачіплювальні елементи мають можливість входити в зачеплення тільки після відділення щонайменше кільцевої частини від втулки. 2. Кришка за п. 1, яка відрізняється тим, що допоміжні сполучні зачіплювальні елементи містять виступаючі радіально всередину зубці, що розташовані з певним кроком усередині втулки та перебувають поруч із щонайменше однією лінією зниженої міцності, і сполучні заглиблення, передбачені на зовнішній кромці торцевої стінки, при цьому заглиблення являють собою ряд розташованих з певним кроком нахилених всередину уступів, що відповідають зубцям у втулці. 3. Кришка за п. 2, яка відрізняється тим, що виступаючі радіально всередину зубці всередині втулки виконані з можливістю відкриття з метою з'єднання кришки з іншими кришками тільки після відділення кільцевої частини від втулки. 4. Кришка за п. 2 або 3, яка відрізняється тим, що допоміжні сполучні зачіплювальні елементи виконані у вигляді защіпних елементів для пресової посадки, при цьому зубці та нахилені уступи здатні рознімним чином защіпатися один на одному. 5. Кришка за п. 2 або 3, яка відрізняється тим, що допоміжні сполучні зачіплювальні елементи виконані у вигляді елементів для посадки закручуванням, при цьому зубці та нахилені уступи виконані з можливістю рознімного з'єднання шляхом прикладення відносної обертальної дії до кришок, що з'єднуються, або до кришки та кільцевої частини, що з'єднуються. 6. Кришка за будь-яким із пп. 1-5, яка відрізняється тим, що щонайменше одна кільцева частина містить основні зовнішні сполучні зачіплювальні елементи так, що до відділення основні зовнішні сполучні зачіплювальні елементи передбачені по обидва боки від лінії зниженої міцності. 4 UA 105546 C2 5 10 15 20 25 30 35 7. Кришка за п. 6, яка відрізняється тим, що кришка виконана з можливістю з'єднання в конфігурацію боковою частиною з іншими кришками, кільцевими частинами або пляшками, що містять відповідні основні зовнішні сполучні зачіплювальні елементи. 8. Кришка за будь яким із пп. 1-7, яка відрізняється тим, що основні зовнішні сполучні зачіплювальні елементи виступають на втулці в поздовжньому напрямку в вигляді послідовних охоплюваних та охоплюючих зачіплювальних елементів. 9. Кришка за п. 8, яка відрізняється тим, що охоплювані зачіплювальні елементи виконані у вигляді гребенів, що виступають із кришки радіально назовні, і охоплюючі зачіплювальні елементи визначені простором між послідовними охоплюваними зачіплювальними елементами, при цьому охоплювані зачіплювальні елементи виконані з можливістю ковзного входження всередину охоплюючих зачіплювальних елементів з метою з'єднання кришки з іншими кришками, кільцевими частинами та/або пляшками. 10. Кришка за п. 8 або 9, яка відрізняється тим, що охоплюючі зачіплювальні елементи виконані у вигляді клиноподібних пазів. 11. Кришка за будь-яким із пп. 2-10, яка відрізняється тим, що щонайменше одна лінія зниженої міцності виконана зазубленою, так що зазублені елементи, що залишаються на кришці та на кільцевій частині після відділення, утворюють зубці допоміжних сполучних зачіплювальних елементів. 12. Кришка за будь-яким із попередніх пунктів, яка відрізняється тим, що щонайменше одна лінія зниженої міцності виконана у вигляді виступаючої в поперечному напрямку кільцеподібної лінії зниженої міцності. 13. Кришка за будь-яким з попередніх пунктів, яка відрізняється тим, що кільцева частина містить внутрішні зазублини для зачеплення з кільцеподібним виступом навколо горлечка пляшки так, що при повертанні кришки з метою відкриття пляшки зазублини опираються обертаючій дії, викликаючи розламування кришки вздовж лінії зниженої міцності та створюючи, таким чином, візуальне підтвердження розкриття пляшки та/або кришки. 14. Кришка за будь-яким з попередніх пунктів, яка відрізняється тим, що основні зовнішні сполучні зачіплювальні елементи виконані з достатньою міцністю для протистояння відламуванню від кришки під дією сил, дії яких кришка піддається під час автоматичного процесу закриття пляшок. 15. Пляшка, що містить кришку за будь-яким з попередніх пунктів. 16. Пляшка за п. 15, яка відрізняється тим, що додатково містить основні зовнішні сполучні зачіплювальні елементи, так що пляшка виконана з можливістю з'єднання бічною частиною за допомогою основних зовнішніх сполучних зачіплювальних елементів з іншими пляшками, кришками або кільцевими частинами. 17. Пляшка за п. 15 або 16, яка відрізняється тим, що пляшка додатково містить вказівки для споживачів на те, що сукупність пляшок і/або кришок може бути використана спільно як елементи конструювання. 5 UA 105546 C2 6 UA 105546 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
