Жолобоподібний остеотом
Номер патенту: 114714
Опубліковано: 10.03.2017
Автори: Грубар Юрій Омелянович, Грубар Маркіян Юрійович, Коптюх Валерій Васильович
Формула / Реферат
Жолобоподібний остеотом, що містить лезо, ріжучий край, ручку, коваделко, який відрізняється тим, що ріжучий край леза має жолобоподібну форму.
Текст

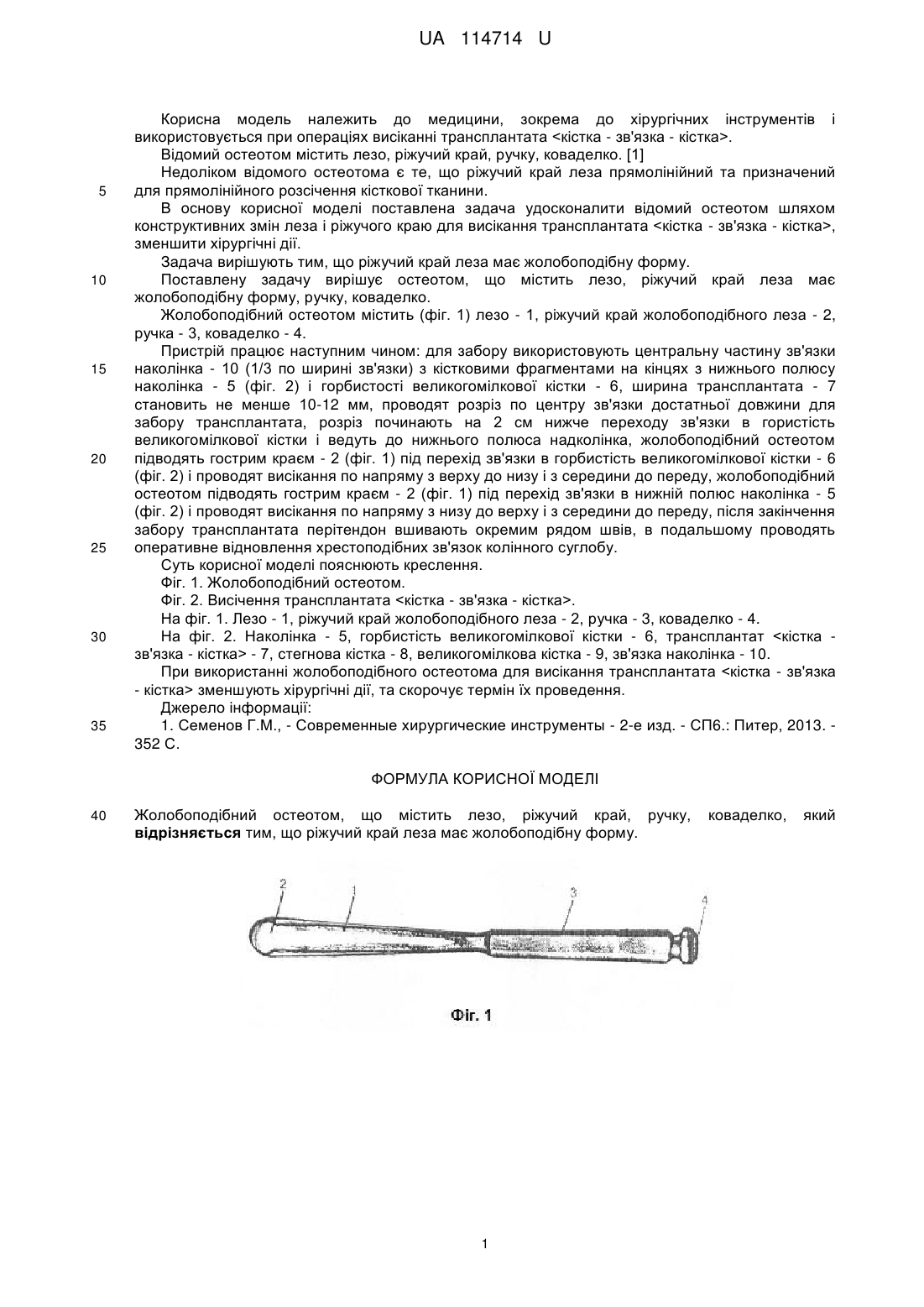

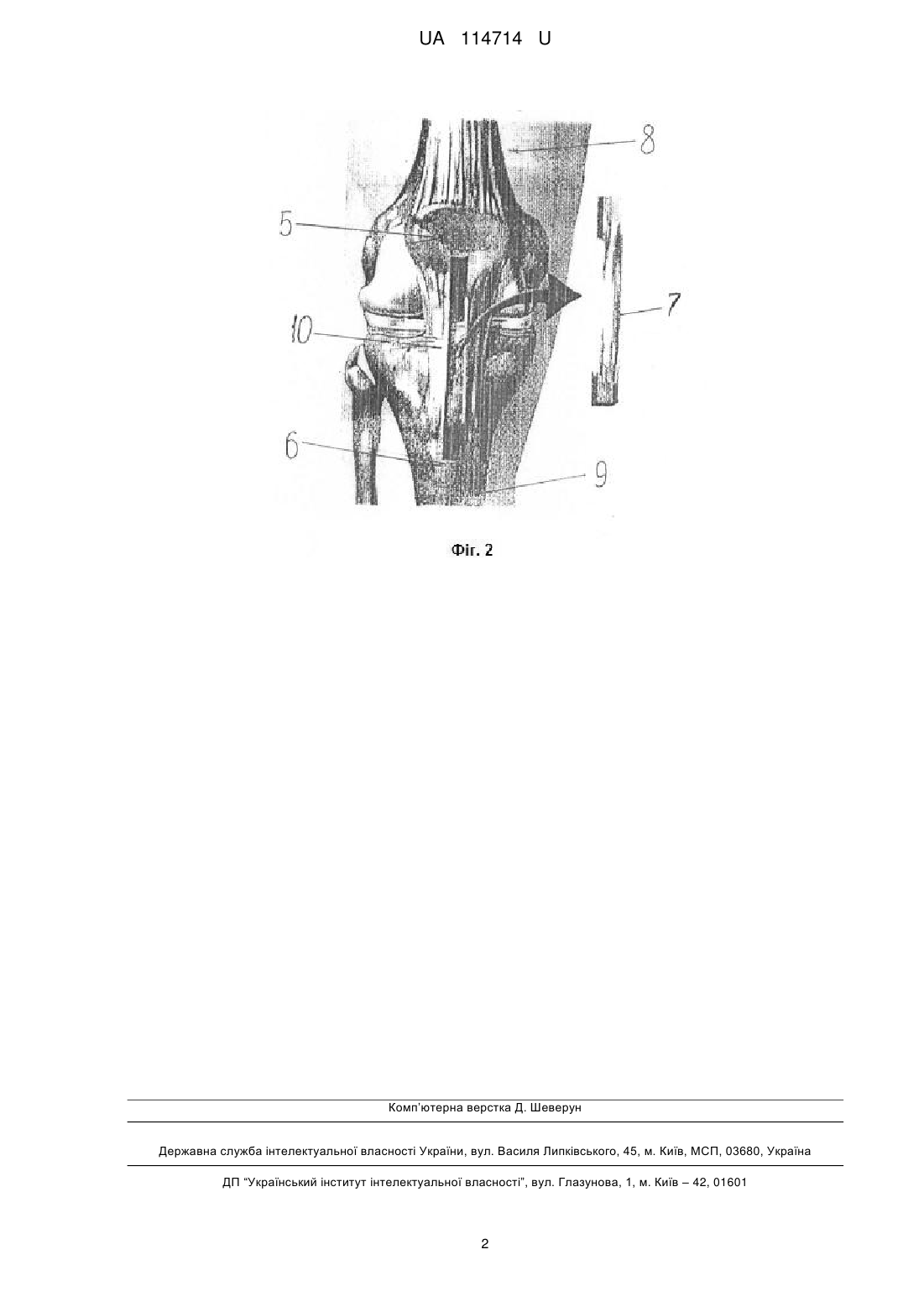

Реферат: UA 114714 U UA 114714 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до хірургічних інструментів і використовується при операціях висіканні трансплантата , зменшити хірургічні дії. Задача вирішують тим, що ріжучий край леза має жолобоподібну форму. Поставлену задачу вирішує остеотом, що містить лезо, ріжучий край леза має жолобоподібну форму, ручку, коваделко. Жолобоподібний остеотом містить (фіг. 1) лезо - 1, ріжучий край жолобоподібного леза - 2, ручка - 3, коваделко - 4. Пристрій працює наступним чином: для забору використовують центральну частину зв'язки наколінка - 10 (1/3 по ширині зв'язки) з кістковими фрагментами на кінцях з нижнього полюсу наколінка - 5 (фіг. 2) і горбистості великогомілкової кістки - 6, ширина трансплантата - 7 становить не менше 10-12 мм, проводят розріз по центру зв'язки достатньої довжини для забору трансплантата, розріз починають на 2 см нижче переходу зв'язки в гористість великогомілкової кістки і ведуть до нижнього полюса надколінка, жолобоподібний остеотом підводять гострим краєм - 2 (фіг. 1) під перехід зв'язки в горбистість великогомілкової кістки - 6 (фіг. 2) і проводят висікання по напряму з верху до низу і з середини до переду, жолобоподібний остеотом підводять гострим краєм - 2 (фіг. 1) під перехід зв'язки в нижній полюс наколінка - 5 (фіг. 2) і проводят висікання по напряму з низу до верху і з середини до переду, після закінчення забору трансплантата перітендон вшивають окремим рядом швів, в подальшому проводять оперативне відновлення хрестоподібних зв'язок колінного суглобу. Суть корисної моделі пояснюють креслення. Фіг. 1. Жолобоподібний остеотом. Фіг. 2. Висічення трансплантата - 7, стегнова кістка - 8, великогомілкова кістка - 9, зв'язка наколінка - 10. При використанні жолобоподібного остеотома для висікання трансплантата
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61B 17/32
Мітки: жолобоподібний, остеотом
