Секатор

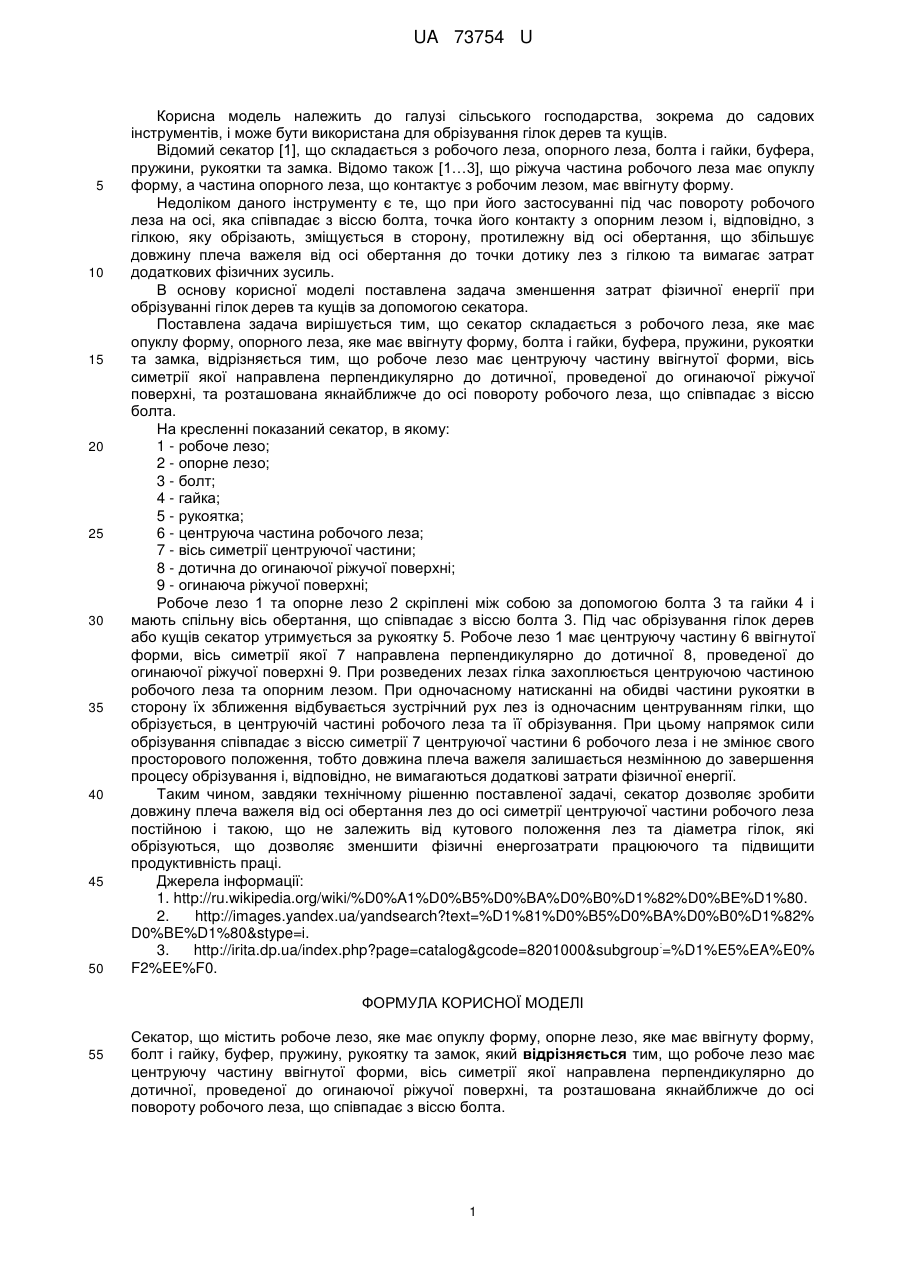

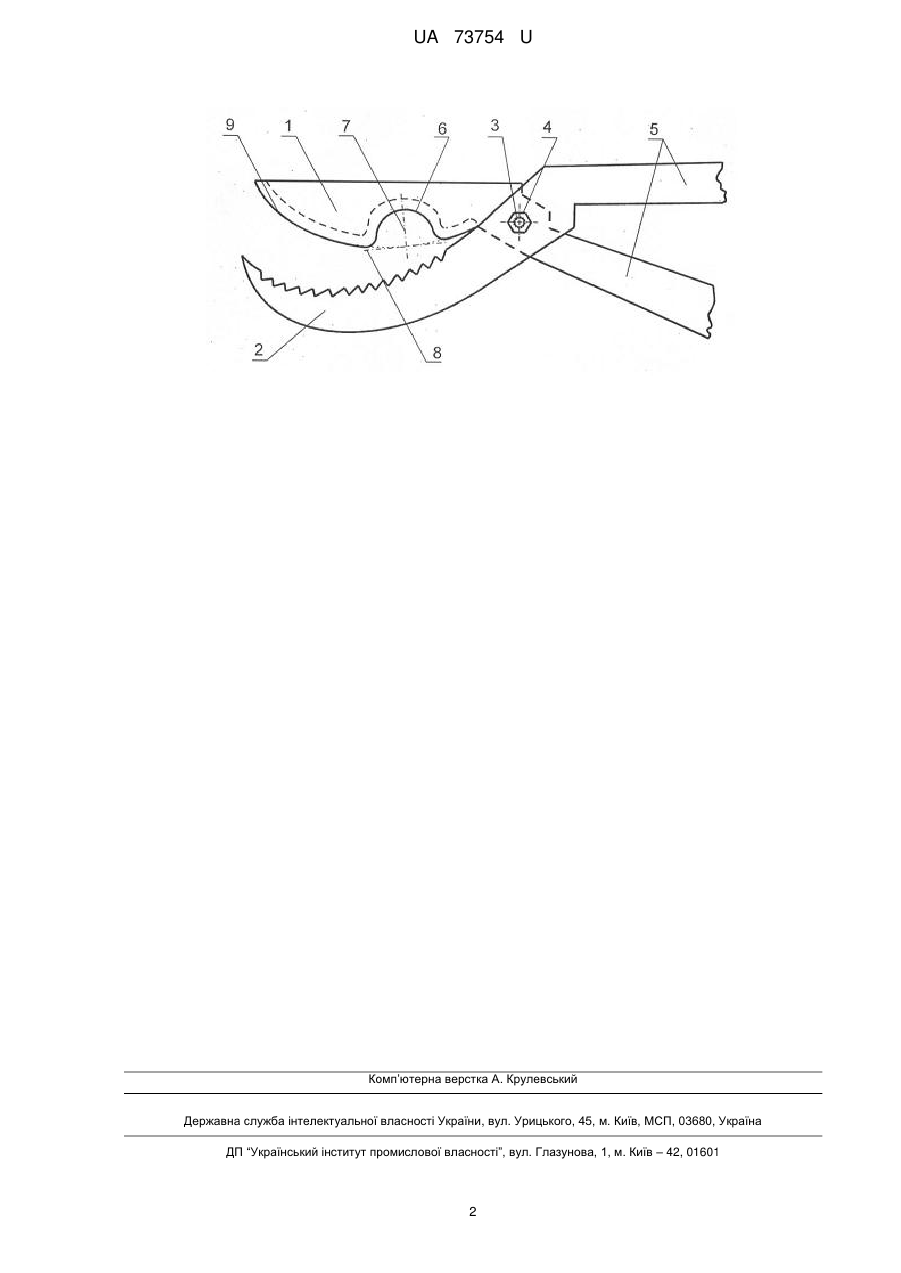

Реферат: UA 73754 U UA 73754 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до садових інструментів, і може бути використана для обрізування гілок дерев та кущів. Відомий секатор [1], що складається з робочого леза, опорного леза, болта і гайки, буфера, пружини, рукоятки та замка. Відомо також [1…3], що ріжуча частина робочого леза має опуклу форму, а частина опорного леза, що контактує з робочим лезом, має ввігнуту форму. Недоліком даного інструменту є те, що при його застосуванні під час повороту робочого леза на осі, яка співпадає з віссю болта, точка його контакту з опорним лезом і, відповідно, з гілкою, яку обрізають, зміщується в сторону, протилежну від осі обертання, що збільшує довжину плеча важеля від осі обертання до точки дотику лез з гілкою та вимагає затрат додаткових фізичних зусиль. В основу корисної моделі поставлена задача зменшення затрат фізичної енергії при обрізуванні гілок дерев та кущів за допомогою секатора. Поставлена задача вирішується тим, що секатор складається з робочого леза, яке має опуклу форму, опорного леза, яке має ввігнуту форму, болта і гайки, буфера, пружини, рукоятки та замка, відрізняється тим, що робоче лезо має центруючу частину ввігнутої форми, вісь симетрії якої направлена перпендикулярно до дотичної, проведеної до огинаючої ріжучої поверхні, та розташована якнайближче до осі повороту робочого леза, що співпадає з віссю болта. На кресленні показаний секатор, в якому: 1 - робоче лезо; 2 - опорне лезо; 3 - болт; 4 - гайка; 5 - рукоятка; 6 - центруюча частина робочого леза; 7 - вісь симетрії центруючої частини; 8 - дотична до огинаючої ріжучої поверхні; 9 - огинаюча ріжучої поверхні; Робоче лезо 1 та опорне лезо 2 скріплені між собою за допомогою болта 3 та гайки 4 і мають спільну вісь обертання, що співпадає з віссю болта 3. Під час обрізування гілок дерев або кущів секатор утримується за рукоятку 5. Робоче лезо 1 має центруючу частину 6 ввігнутої форми, вісь симетрії якої 7 направлена перпендикулярно до дотичної 8, проведеної до огинаючої ріжучої поверхні 9. При розведених лезах гілка захоплюється центруючою частиною робочого леза та опорним лезом. При одночасному натисканні на обидві частини рукоятки в сторону їх зближення відбувається зустрічний рух лез із одночасним центруванням гілки, що обрізується, в центруючій частині робочого леза та її обрізування. При цьому напрямок сили обрізування співпадає з віссю симетрії 7 центруючої частини 6 робочого леза і не змінює свого просторового положення, тобто довжина плеча важеля залишається незмінною до завершення процесу обрізування і, відповідно, не вимагаються додаткові затрати фізичної енергії. Таким чином, завдяки технічному рішенню поставленої задачі, секатор дозволяє зробити довжину плеча важеля від осі обертання лез до осі симетрії центруючої частини робочого леза постійною і такою, що не залежить від кутового положення лез та діаметра гілок, які обрізуються, що дозволяє зменшити фізичні енергозатрати працюючого та підвищити продуктивність праці. Джерела інформації: 1. http://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D0%BA%D0%B0%D1%82%D0%BE%D1%80. 2. http://images.yandex.ua/yandsearch?text=%D1%81%D0%B5%D0%BA%D0%B0%D1%82% D0%BE%D1%80&stype=i. : 3. http://irita.dp.ua/index.php?page=catalog&gcode=8201000&subgroup =%D1%E5%EA%E0% F2%EE%F0. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Секатор, що містить робоче лезо, яке має опуклу форму, опорне лезо, яке має ввігнуту форму, болт і гайку, буфер, пружину, рукоятку та замок, який відрізняється тим, що робоче лезо має центруючу частину ввігнутої форми, вісь симетрії якої направлена перпендикулярно до дотичної, проведеної до огинаючої ріжучої поверхні, та розташована якнайближче до осі повороту робочого леза, що співпадає з віссю болта. 1 UA 73754 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
