Бронежилет

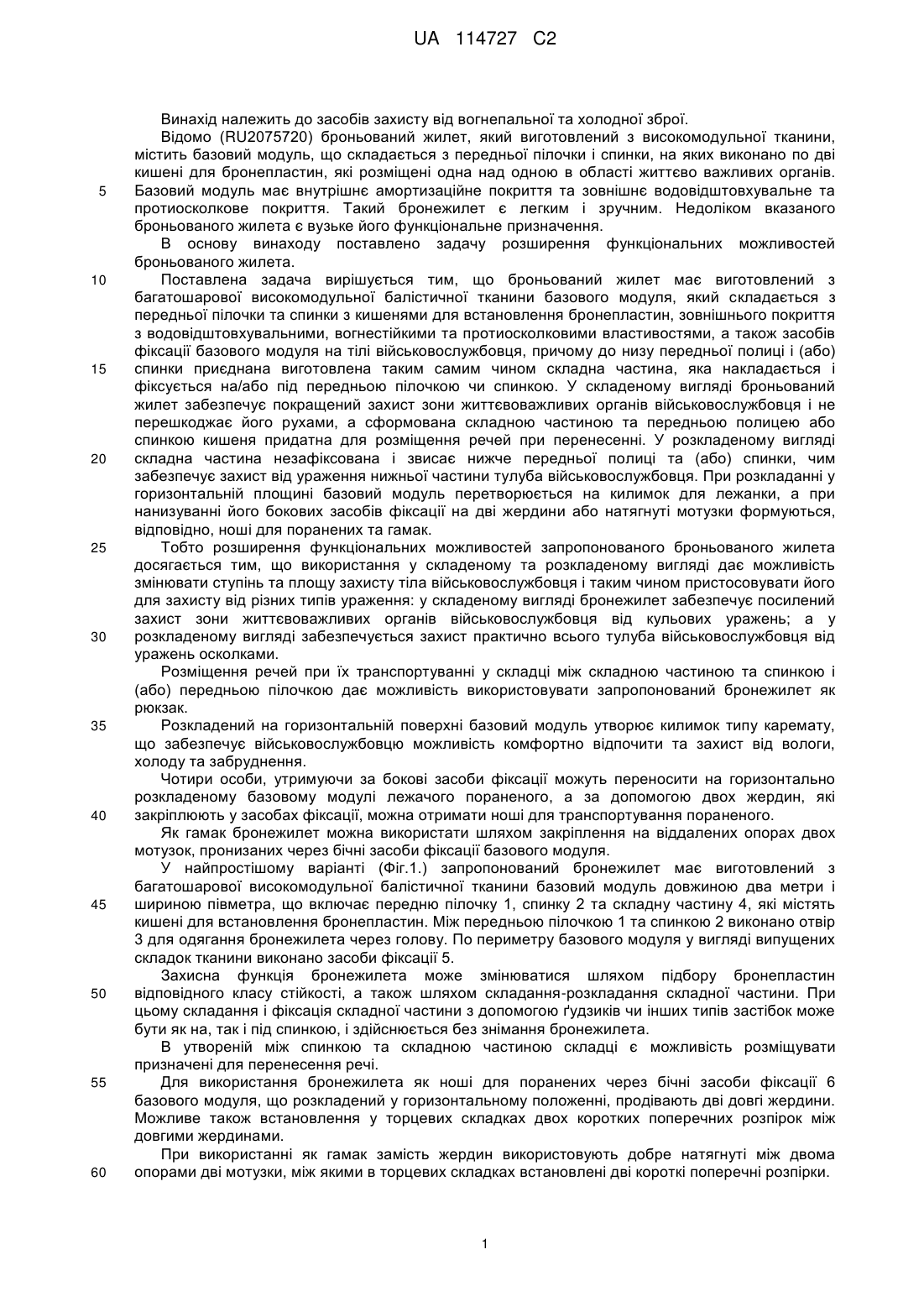

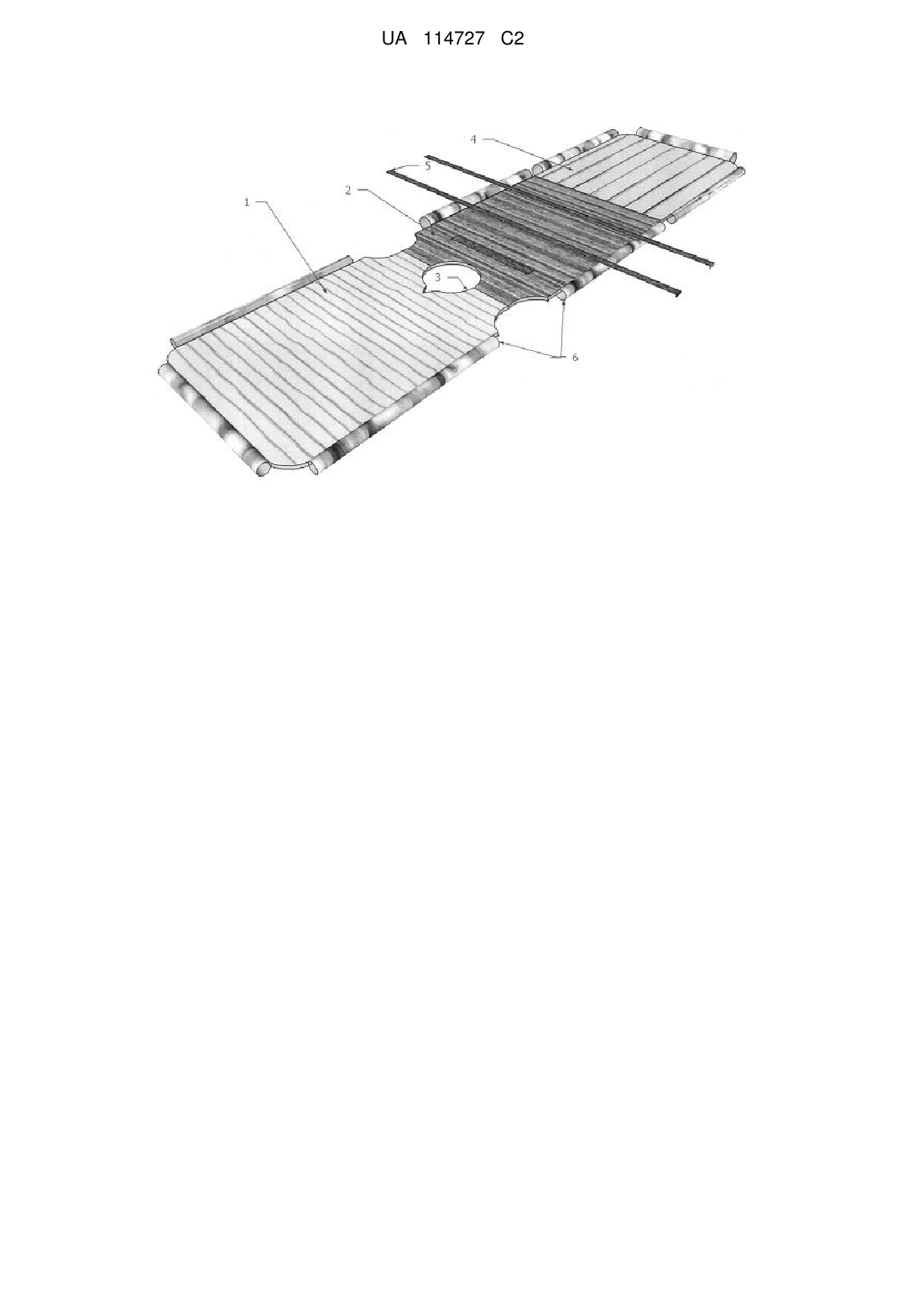

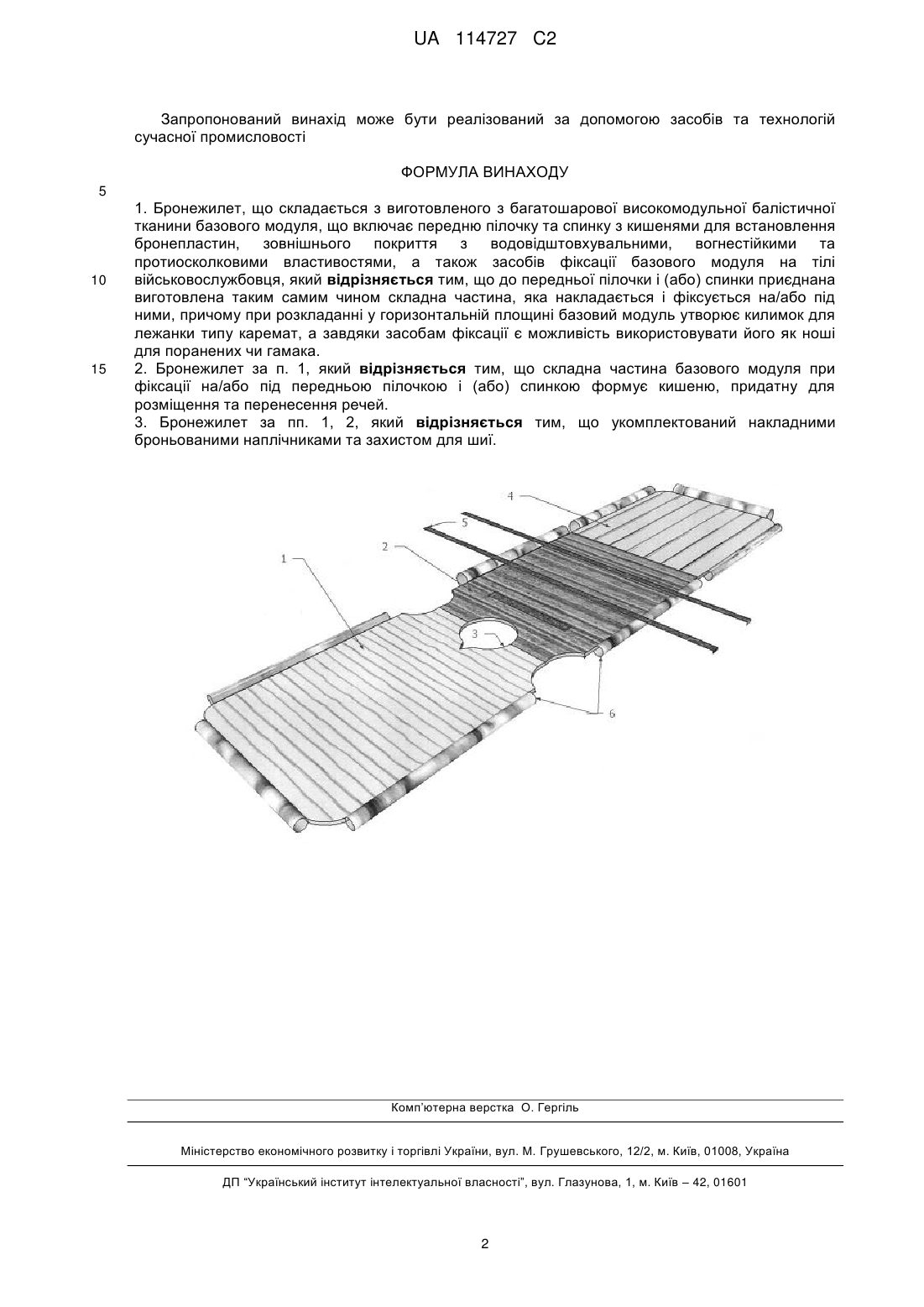

Реферат: Бронежилет призначений для захисту тіла від вогнепальної та холодної зброї, а також для використання як гамак, ноші для пораненого чи рюкзак. Броньований жилет складається з виготовленого з багатошарової високомодульної балістичної тканини базового модуля, що включає передню пілочку та спинку з кишенями для встановлення бронепластин, зовнішнього покриття з водовідштовхувальними, вогнестійкими та протиосколковими властивостями, а також засобів фіксації базового модуля на тілі військовослужбовця. До передньої пілочки і (або) спинки приєднана виготовлена таким самим чином складна частина, яка накладається і фіксується на/або під ними, причому при розкладанні у горизонтальній площині базовий модуль утворює килимок для лежанки типу каремат, а завдяки засобам фіксації є можливість використовувати його як ноші для поранених чи гамака. Складна частина базового модуля при фіксації на/або під передньою пілочкою і (або) спинкою формує кишеню, придатну для розміщення та перенесення речей та може бути укомплектований накладними броньованими наплічниками та захистом для шиї. UA 114727 C2 (12) UA 114727 C2 UA 114727 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів захисту від вогнепальної та холодної зброї. Відомо (RU2075720) броньований жилет, який виготовлений з високомодульної тканини, містить базовий модуль, що складається з передньої пілочки і спинки, на яких виконано по дві кишені для бронепластин, які розміщені одна над одною в області життєво важливих органів. Базовий модуль має внутрішнє амортизаційне покриття та зовнішнє водовідштовхувальне та протиосколкове покриття. Такий бронежилет є легким і зручним. Недоліком вказаного броньованого жилета є вузьке його функціональне призначення. В основу винаходу поставлено задачу розширення функціональних можливостей броньованого жилета. Поставлена задача вирішується тим, що броньований жилет має виготовлений з багатошарової високомодульної балістичної тканини базового модуля, який складається з передньої пілочки та спинки з кишенями для встановлення бронепластин, зовнішнього покриття з водовідштовхувальними, вогнестійкими та протиосколковими властивостями, а також засобів фіксації базового модуля на тілі військовослужбовця, причому до низу передньої полиці і (або) спинки приєднана виготовлена таким самим чином складна частина, яка накладається і фіксується на/або під передньою пілочкою чи спинкою. У складеному вигляді броньований жилет забезпечує покращений захист зони життєвоважливих органів військовослужбовця і не перешкоджає його рухами, а сформована складною частиною та передньою полицею або спинкою кишеня придатна для розміщення речей при перенесенні. У розкладеному вигляді складна частина незафіксована і звисає нижче передньої полиці та (або) спинки, чим забезпечує захист від ураження нижньої частини тулуба військовослужбовця. При розкладанні у горизонтальній площині базовий модуль перетворюється на килимок для лежанки, а при нанизуванні його бокових засобів фіксації на дві жердини або натягнуті мотузки формуються, відповідно, ноші для поранених та гамак. Тобто розширення функціональних можливостей запропонованого броньованого жилета досягається тим, що використання у складеному та розкладеному вигляді дає можливість змінювати ступінь та площу захисту тіла військовослужбовця і таким чином пристосовувати його для захисту від різних типів ураження: у складеному вигляді бронежилет забезпечує посилений захист зони життєвоважливих органів військовослужбовця від кульових уражень; а у розкладеному вигляді забезпечується захист практично всього тулуба військовослужбовця від уражень осколками. Розміщення речей при їх транспортуванні у складці між складною частиною та спинкою і (або) передньою пілочкою дає можливість використовувати запропонований бронежилет як рюкзак. Розкладений на горизонтальній поверхні базовий модуль утворює килимок типу каремату, що забезпечує військовослужбовцю можливість комфортно відпочити та захист від вологи, холоду та забруднення. Чотири особи, утримуючи за бокові засоби фіксації можуть переносити на горизонтально розкладеному базовому модулі лежачого пораненого, а за допомогою двох жердин, які закріплюють у засобах фіксації, можна отримати ноші для транспортування пораненого. Як гамак бронежилет можна використати шляхом закріплення на віддалених опорах двох мотузок, пронизаних через бічні засоби фіксації базового модуля. У найпростішому варіанті (Фіг.1.) запропонований бронежилет має виготовлений з багатошарової високомодульної балістичної тканини базовий модуль довжиною два метри і шириною півметра, що включає передню пілочку 1, спинку 2 та складну частину 4, які містять кишені для встановлення бронепластин. Між передньою пілочкою 1 та спинкою 2 виконано отвір 3 для одягання бронежилета через голову. По периметру базового модуля у вигляді випущених складок тканини виконано засоби фіксації 5. Захисна функція бронежилета може змінюватися шляхом підбору бронепластин відповідного класу стійкості, а також шляхом складання-розкладання складної частини. При цьому складання і фіксація складної частини з допомогою ґудзиків чи інших типів застібок може бути як на, так і під спинкою, і здійснюється без знімання бронежилета. В утвореній між спинкою та складною частиною складці є можливість розміщувати призначені для перенесення речі. Для використання бронежилета як ноші для поранених через бічні засоби фіксації 6 базового модуля, що розкладений у горизонтальному положенні, продівають дві довгі жердини. Можливе також встановлення у торцевих складках двох коротких поперечних розпірок між довгими жердинами. При використанні як гамак замість жердин використовують добре натягнуті між двома опорами дві мотузки, між якими в торцевих складках встановлені дві короткі поперечні розпірки. 1 UA 114727 C2 Запропонований винахід може бути реалізований за допомогою засобів та технологій сучасної промисловості ФОРМУЛА ВИНАХОДУ 5 10 15 1. Бронежилет, що складається з виготовленого з багатошарової високомодульної балістичної тканини базового модуля, що включає передню пілочку та спинку з кишенями для встановлення бронепластин, зовнішнього покриття з водовідштовхувальними, вогнестійкими та протиосколковими властивостями, а також засобів фіксації базового модуля на тілі військовослужбовця, який відрізняється тим, що до передньої пілочки і (або) спинки приєднана виготовлена таким самим чином складна частина, яка накладається і фіксується на/або під ними, причому при розкладанні у горизонтальній площині базовий модуль утворює килимок для лежанки типу каремат, а завдяки засобам фіксації є можливість використовувати його як ноші для поранених чи гамака. 2. Бронежилет за п. 1, який відрізняється тим, що складна частина базового модуля при фіксації на/або під передньою пілочкою і (або) спинкою формує кишеню, придатну для розміщення та перенесення речей. 3. Бронежилет за пп. 1, 2, який відрізняється тим, що укомплектований накладними броньованими наплічниками та захистом для шиї. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
