Спосіб захисту оптичних приладів спостереження та прицілювання

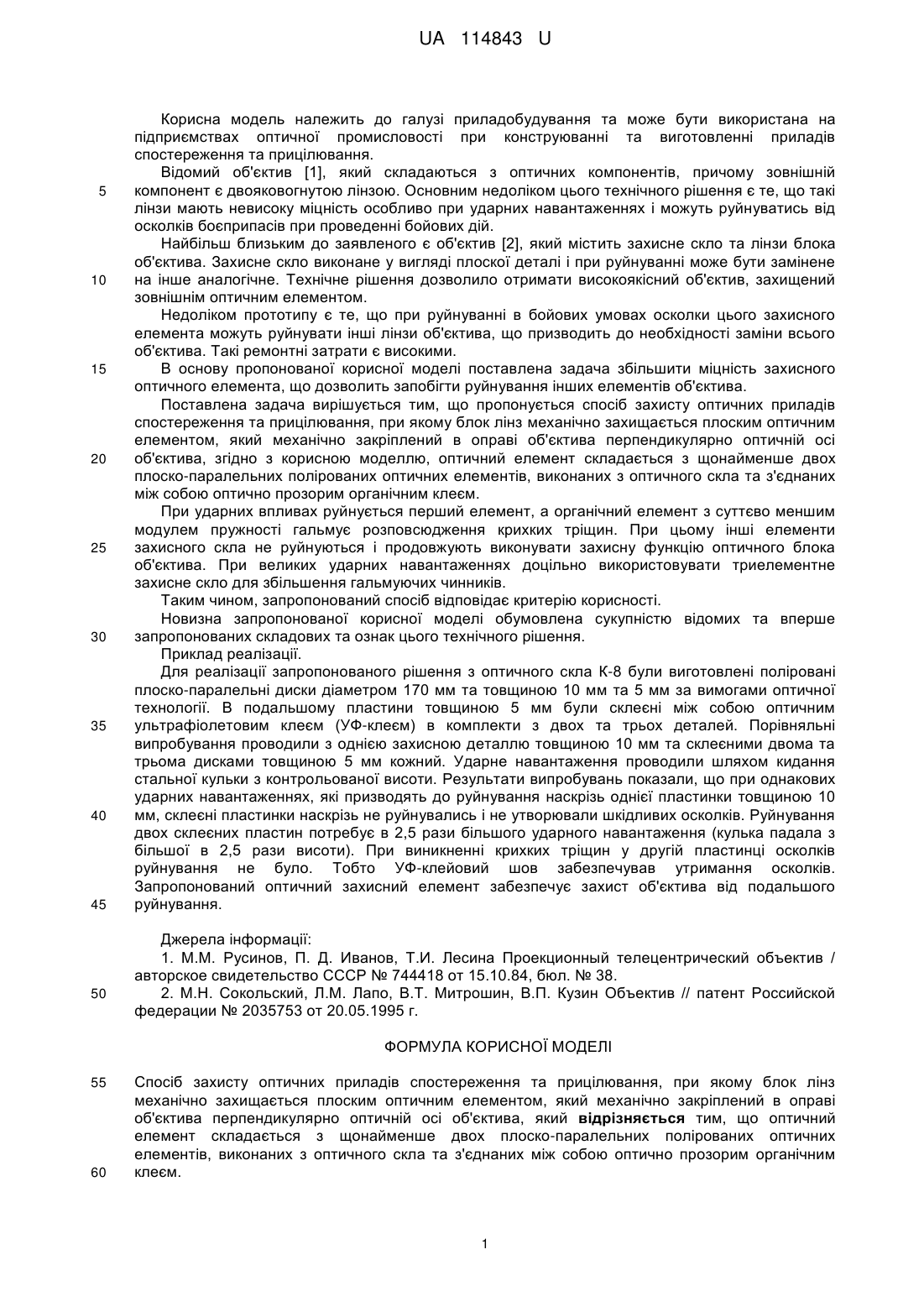

Реферат: Спосіб захисту оптичних приладів спостереження та прицілювання, при якому блок лінз механічно захищається плоским оптичним елементом, який механічно закріплений в оправі об'єктива перпендикулярно оптичній осі об'єктива. При цьому оптичний елемент складається з щонайменше двох плоско-паралельних полірованих оптичних елементів, виконаних з оптичного скла та з'єднаних між собою оптично прозорим органічним клеєм. UA 114843 U (12) UA 114843 U UA 114843 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі приладобудування та може бути використана на підприємствах оптичної промисловості при конструюванні та виготовленні приладів спостереження та прицілювання. Відомий об'єктив [1], який складаються з оптичних компонентів, причому зовнішній компонент є двояковогнутою лінзою. Основним недоліком цього технічного рішення є те, що такі лінзи мають невисоку міцність особливо при ударних навантаженнях і можуть руйнуватись від осколків боєприпасів при проведенні бойових дій. Найбільш близьким до заявленого є об'єктив [2], який містить захисне скло та лінзи блока об'єктива. Захисне скло виконане у вигляді плоскої деталі і при руйнуванні може бути замінене на інше аналогічне. Технічне рішення дозволило отримати високоякісний об'єктив, захищений зовнішнім оптичним елементом. Недоліком прототипу є те, що при руйнуванні в бойових умовах осколки цього захисного елемента можуть руйнувати інші лінзи об'єктива, що призводить до необхідності заміни всього об'єктива. Такі ремонтні затрати є високими. В основу пропонованої корисної моделі поставлена задача збільшити міцність захисного оптичного елемента, що дозволить запобігти руйнування інших елементів об'єктива. Поставлена задача вирішується тим, що пропонується спосіб захисту оптичних приладів спостереження та прицілювання, при якому блок лінз механічно захищається плоским оптичним елементом, який механічно закріплений в оправі об'єктива перпендикулярно оптичній осі об'єктива, згідно з корисною моделлю, оптичний елемент складається з щонайменше двох плоско-паралельних полірованих оптичних елементів, виконаних з оптичного скла та з'єднаних між собою оптично прозорим органічним клеєм. При ударних впливах руйнується перший елемент, а органічний елемент з суттєво меншим модулем пружності гальмує розповсюдження крихких тріщин. При цьому інші елементи захисного скла не руйнуються і продовжують виконувати захисну функцію оптичного блока об'єктива. При великих ударних навантаженнях доцільно використовувати триелементне захисне скло для збільшення гальмуючих чинників. Таким чином, запропонований спосіб відповідає критерію корисності. Новизна запропонованої корисної моделі обумовлена сукупністю відомих та вперше запропонованих складових та ознак цього технічного рішення. Приклад реалізації. Для реалізації запропонованого рішення з оптичного скла К-8 були виготовлені поліровані плоско-паралельні диски діаметром 170 мм та товщиною 10 мм та 5 мм за вимогами оптичної технології. В подальшому пластини товщиною 5 мм були склеєні між собою оптичним ультрафіолетовим клеєм (УФ-клеєм) в комплекти з двох та трьох деталей. Порівняльні випробування проводили з однією захисною деталлю товщиною 10 мм та склеєними двома та трьома дисками товщиною 5 мм кожний. Ударне навантаження проводили шляхом кидання стальної кульки з контрольованої висоти. Результати випробувань показали, що при однакових ударних навантаженнях, які призводять до руйнування наскрізь однієї пластинки товщиною 10 мм, склеєні пластинки наскрізь не руйнувались і не утворювали шкідливих осколків. Руйнування двох склеєних пластин потребує в 2,5 рази більшого ударного навантаження (кулька падала з більшої в 2,5 рази висоти). При виникненні крихких тріщин у другій пластинці осколків руйнування не було. Тобто УФ-клейовий шов забезпечував утримання осколків. Запропонований оптичний захисний елемент забезпечує захист об'єктива від подальшого руйнування. Джерела інформації: 1. М.М. Русинов, П. Д. Иванов, Т.И. Лесина Проекционный телецентрический объектив / авторское свидетельство СССР № 744418 от 15.10.84, бюл. № 38. 2. М.Н. Сокольский, Л.М. Лапо, В.Т. Митрошин, В.П. Кузин Объектив // патент Российской федерации № 2035753 от 20.05.1995 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб захисту оптичних приладів спостереження та прицілювання, при якому блок лінз механічно захищається плоским оптичним елементом, який механічно закріплений в оправі об'єктива перпендикулярно оптичній осі об'єктива, який відрізняється тим, що оптичний елемент складається з щонайменше двох плоско-паралельних полірованих оптичних елементів, виконаних з оптичного скла та з'єднаних між собою оптично прозорим органічним клеєм. 1 UA 114843 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
