Маховик змінного моменту інерції

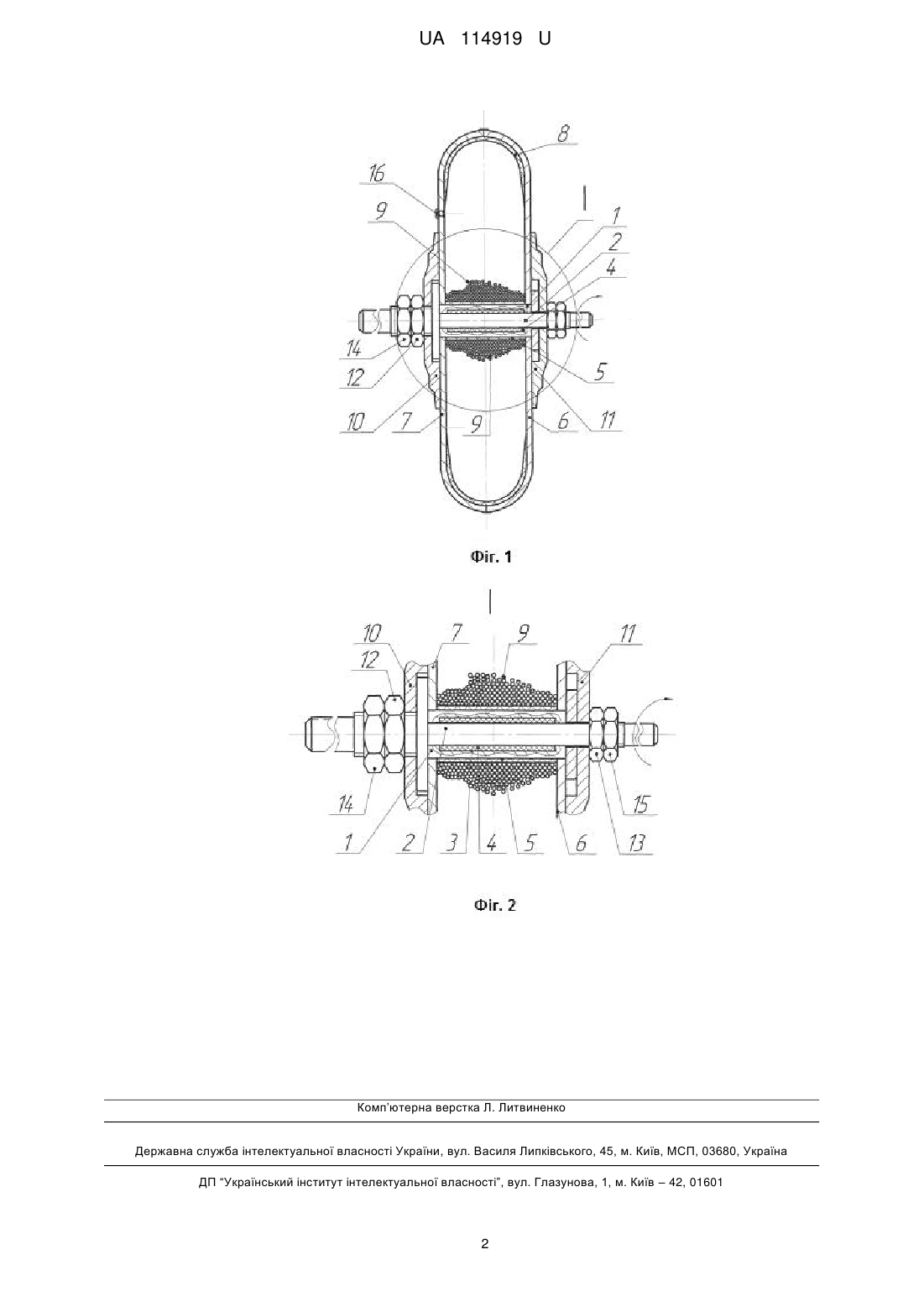

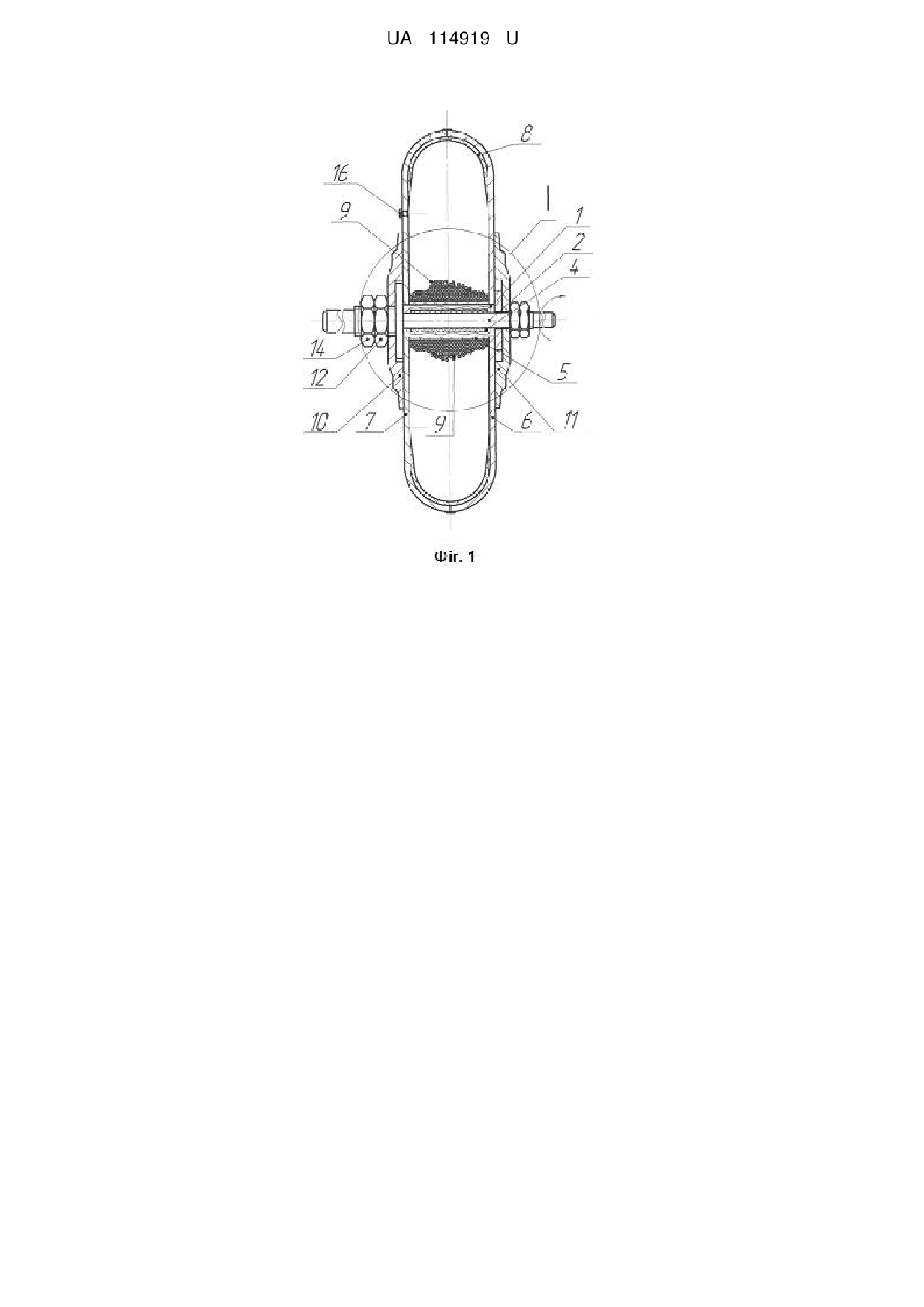

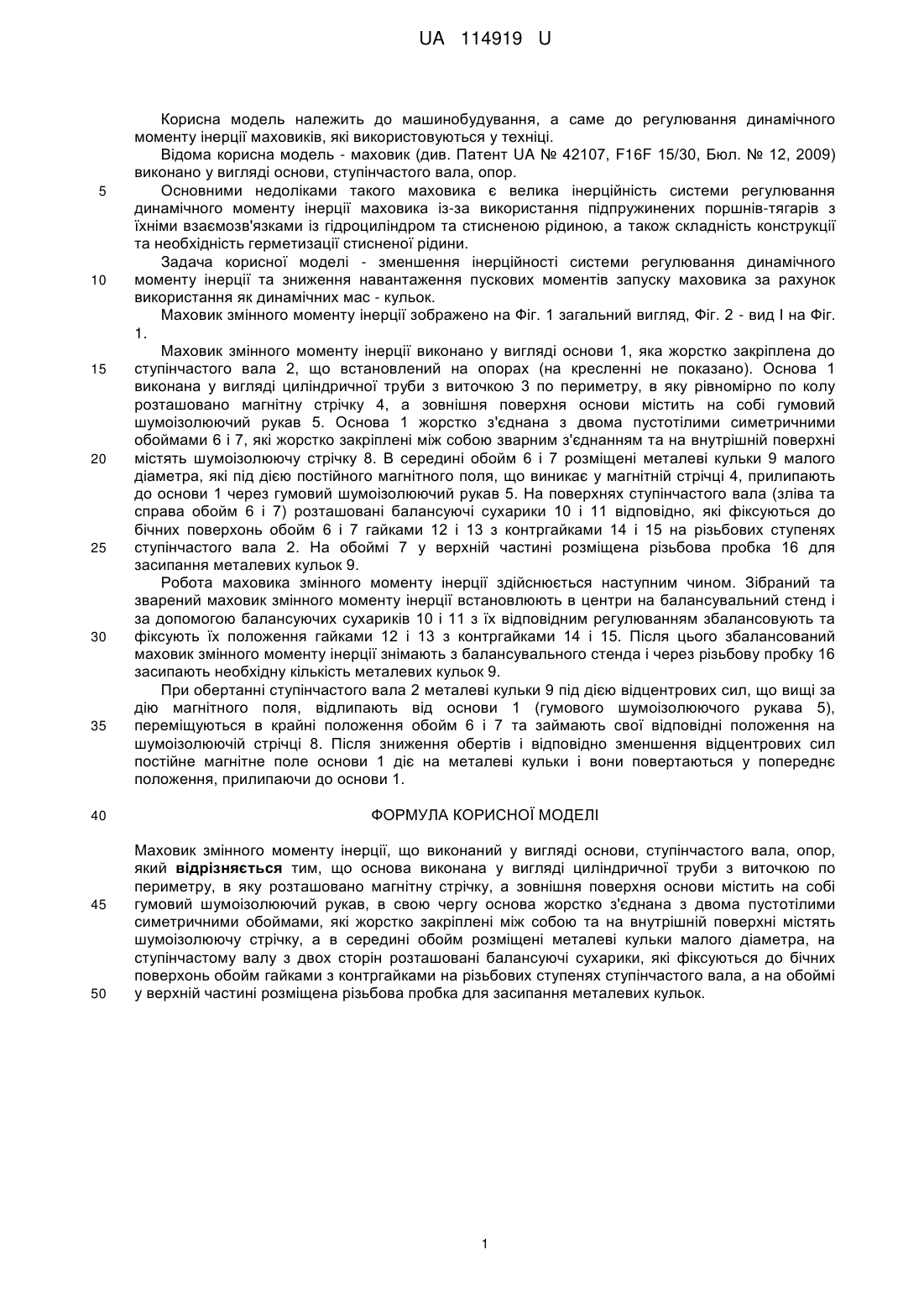

Реферат: Маховик змінного моменту інерції виконаний у вигляді основи, ступінчастого вала, опор. Основа виконана у вигляді циліндричної труби з виточкою по периметру, в яку розташовано магнітну стрічку. Зовнішня поверхня основи містить на собі гумовий шумоізолюючий рукав. Основа жорстко з'єднана з двома пустотілими симетричними обоймами, які жорстко закріплені між собою та на внутрішній поверхні містять шумоізолюючу стрічку. В середині обойм розміщені металеві кульки малого діаметра. На ступінчастому валу з двох сторін розташовані балансуючі сухарики, які фіксуються до бічних поверхонь обойм гайками з контргайками на різьбових ступенях ступінчастого вала. На обоймі у верхній частині розміщена різьбова пробка для засипання металевих кульок. UA 114919 U (54) МАХОВИК ЗМІННОГО МОМЕНТУ ІНЕРЦІЇ UA 114919 U UA 114919 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до регулювання динамічного моменту інерції маховиків, які використовуються у техніці. Відома корисна модель - маховик (див. Патент UA № 42107, F16F 15/30, Бюл. № 12, 2009) виконано у вигляді основи, ступінчастого вала, опор. Основними недоліками такого маховика є велика інерційність системи регулювання динамічного моменту інерції маховика із-за використання підпружинених поршнів-тягарів з їхніми взаємозв'язками із гідроциліндром та стисненою рідиною, а також складність конструкції та необхідність герметизації стисненої рідини. Задача корисної моделі - зменшення інерційності системи регулювання динамічного моменту інерції та зниження навантаження пускових моментів запуску маховика за рахунок використання як динамічних мас - кульок. Маховик змінного моменту інерції зображено на Фіг. 1 загальний вигляд, Фіг. 2 - вид І на Фіг. 1. Маховик змінного моменту інерції виконано у вигляді основи 1, яка жорстко закріплена до ступінчастого вала 2, що встановлений на опорах (на кресленні не показано). Основа 1 виконана у вигляді циліндричної труби з виточкою 3 по периметру, в яку рівномірно по колу розташовано магнітну стрічку 4, а зовнішня поверхня основи містить на собі гумовий шумоізолюючий рукав 5. Основа 1 жорстко з'єднана з двома пустотілими симетричними обоймами 6 і 7, які жорстко закріплені між собою зварним з'єднанням та на внутрішній поверхні містять шумоізолюючу стрічку 8. В середині обойм 6 і 7 розміщені металеві кульки 9 малого діаметра, які під дією постійного магнітного поля, що виникає у магнітній стрічці 4, прилипають до основи 1 через гумовий шумоізолюючий рукав 5. На поверхнях ступінчастого вала (зліва та справа обойм 6 і 7) розташовані балансуючі сухарики 10 і 11 відповідно, які фіксуються до бічних поверхонь обойм 6 і 7 гайками 12 і 13 з контргайками 14 і 15 на різьбових ступенях ступінчастого вала 2. На обоймі 7 у верхній частині розміщена різьбова пробка 16 для засипання металевих кульок 9. Робота маховика змінного моменту інерції здійснюється наступним чином. Зібраний та зварений маховик змінного моменту інерції встановлюють в центри на балансувальний стенд і за допомогою балансуючих сухариків 10 і 11 з їх відповідним регулюванням збалансовують та фіксують їх положення гайками 12 і 13 з контргайками 14 і 15. Після цього збалансований маховик змінного моменту інерції знімають з балансувального стенда і через різьбову пробку 16 засипають необхідну кількість металевих кульок 9. При обертанні ступінчастого вала 2 металеві кульки 9 під дією відцентрових сил, що вищі за дію магнітного поля, відлипають від основи 1 (гумового шумоізолюючого рукава 5), переміщуються в крайні положення обойм 6 і 7 та займають свої відповідні положення на шумоізолюючій стрічці 8. Після зниження обертів і відповідно зменшення відцентрових сил постійне магнітне поле основи 1 діє на металеві кульки і вони повертаються у попереднє положення, прилипаючи до основи 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Маховик змінного моменту інерції, що виконаний у вигляді основи, ступінчастого вала, опор, який відрізняється тим, що основа виконана у вигляді циліндричної труби з виточкою по периметру, в яку розташовано магнітну стрічку, а зовнішня поверхня основи містить на собі гумовий шумоізолюючий рукав, в свою чергу основа жорстко з'єднана з двома пустотілими симетричними обоймами, які жорстко закріплені між собою та на внутрішній поверхні містять шумоізолюючу стрічку, а в середині обойм розміщені металеві кульки малого діаметра, на ступінчастому валу з двох сторін розташовані балансуючі сухарики, які фіксуються до бічних поверхонь обойм гайками з контргайками на різьбових ступенях ступінчастого вала, а на обоймі у верхній частині розміщена різьбова пробка для засипання металевих кульок. 1 UA 114919 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
