Засіб для електромагнітного впливу на тіло матки

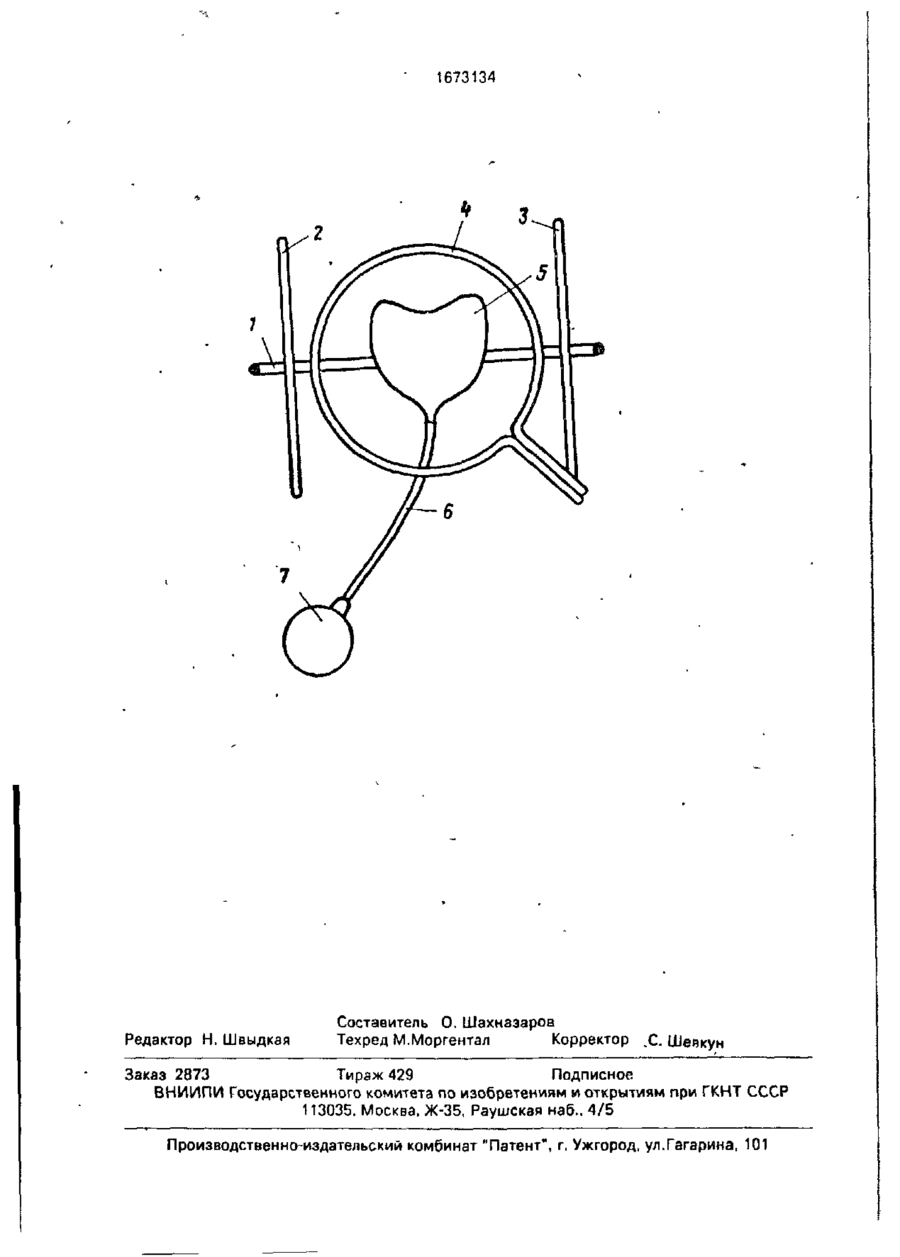

Изобретение относится к медицинской технике в частности к технике гипертермии Целью изобретения является локализация нагрева при гипертермии Устройство содержит четыре рамочных излучателя, распо Изобретение относится к медицинской технике, в частности к технике гипертермии Цель изобретения - локализация нагрева при гепертермии На чертеже показан эскиз устройства Устройство содержит первую 1 вторую 2, третью 3 и четвертую 4 рамки, индуктор 5, катетер 6, резиновую грушу 7 Рамка 1 расположена в горизонтальной плоскости симметрично относительно рамок 2 и 3 расположенных в вертикальной плоскости, соосных и взаимно параллельных Рамка 4 также расположена в вертикальной плоскости, но перпендикулярно к рамкам 2 и 3 Реиндуктор 5 расположен по середине рамки 1, по середине расстояния между рамками 2 и 3 и на оси рамки 4 Катетер 6 находится между реиндуктором 5 и грушей 7 ложенных в ортогональных плоскостях, первый из которых охватывает область таза, содержащую в полости матки реиндукгор с магнитной проницаемостью более 1, два других параллельны соосны и расположены по бокам тзза, четвертый накладывается на область малого таза со стороны живота Излучатели запитань! от трех генераторов частоты которых отличаются более чем на величину скорости теплообменнэ в тканях, первый генератор работает на нижней частоте, второй и третий - на средней, а четвертый - на высшей частоте Устройство по сравнению с другими имеет преимущество, а именно локализует электромагнитный нагрев в теле мзтки за счет фокусировки магнитного поля с тремя ортогональными составляющими, что обеспечивает равномерную теплопродукцию в этом органе 1 ил. Ортогональное положение рамок 1,2-3, 4, работающих на разных частотах, создает магнитное поле с тремя составляющими В поле находится реиндуктор 5, представляющий собой контейнер из тонкой резины, заполненный магнитомягким высокочастотным материалом, например суспензией ферритового порошка в растительном масле Если магнитная проницаемость суспензии достаточно велика ( ц> 1), то магнитное поле концентрируется вдоль поверхности реиндуктора, находящегося в матке и повторяющего ее форму Следовательно, увеличивается тепло продукция в теле матки, а опухоль, находяща яся в зоне максимальной теплопродукции нагревается преимущестпенно Катетер 6 представляющий собой резиновую трубку диаметром 5-6 мм, соединяет реиндуктор с (Л С GO > 1673134 грушей 7. Соединение делается герметичным одним из известных способов В исходном состоянии груша 7 распрямлена и ферритовая смесь находится в ней и в катетере 6. Резиновый баллон реиндуктора 5 сжат до небольших размеров за счет упругих свойств резины. В таком состоянии реиндуктор вводится в полость матки вместе с концом катетера Затем груша 7 сжимается, суспензия переходит в баллон реиндуктора 5, растягивая его до заполненил полости матки После этого катетер пережигается зажимом и такое состояние реиндуктора сохраняется на время сеанса гипертермии. На пациентку с введенным реиндуктором 5 накладываются рамки 1, 2-3 и 4, как показано на чертеже, и фиксируются в пространстве одним из известных способов. Рамки подключены к генераторам, относительная величина мощности которых подобрана заранее по равномерному распределению магнитной индукции по поверхности реиндуктора, находящегося в воздухе. Затем проводится сеанс гипертермии. В качестве устройства обратной связи применяются электротермометры, термодатчики которых заранее вмонтированы в стенки реиндуктора После сеанса гипертермии зажим на трубке 6 освобождается, ферритовая суспензия переходит в грушу 7, баллон реиндуктора 5 сокращается до небольших размеров и устройство выводится из полости. 5 10 15 20 25 30 Для экспериментальной проверки устройства использованы три генератора: 35 УВЧ-66, УВЧ-80, а также экспериментальный генератор, работающие соответственно на частотах 49,68, 27.12 и 13,56 мГц. Реиндуктор изготовлен из резиновой медицинской перчатки. Соединение с резиновой 40 трубкой выполнено с помощью отрезка жесткой пластиковой трубки. Рамки сделаны из кабеля РК50-9-23 Диаметр рамки 1 составляет 40 см/рамок 2 и 3 - 30 см, рамки 4 - 2 5 см, их резонансные частоты соответственно 13,56, 27,12, 40,68 МГц. Реиндуктор заполнен суспензией из ферритового порошка в растительном масле, магнитная проницаемость которой равна 2 (марка феррита ЗОВН-Д). Элементы устройства зафиксированы в пространстве так, как они будут расположены с пациенткой. При включенных генераторах индицировалось магнитное поле пробником в виде круглого витка диаметром 2 см, подключенного к лампочке 2,5 В. Рамка пробника перемещалась вдоль поверхности реиндуктора параллельно ей. Мощность генераторов регулировалась таким образом, чтобы свечение лампочки было постоянным во всех точках поверхности. Величина магнитной индукции измерена тесламетром и составила 2-3 Гс, т.е., ту величину, которая применяется при гипертермии. На расстоянии 2 см от поверхности реиндуктора магнитная индукция снижалась вдвое, что указывает на эффективность реиндуктора. Как известно из практики гипертермии в магнитном поле УВЧ. магнитное поле не модифицируется в теле и проведенный опыт можно распространить на реальный случай гипертермии тела матки. Формула изобретения Устройство для электромагнитного воздействия на тело матки, включающее индуктор и эластичный реиндуктор магнитного поля, заполненный веществом с магнитной проницаемостью //> 1, о т л и ч а ю щ е е с я тем, что, с целью локализации нагрева при гипертермии, индуктор, выполнен в виде четырех рамочных излучателей, расположенных в ортогональных плоскостях, оси которых пересекаются в центре реиндуктора, при этом два излучателя установлены параллельно и соосно и запитаны от одного генератора, а два других излучателя запитаны от двух других генераторов, причем частоты всех трех генераторов различны. 1673134 Редактор Н. Швыдкая Составитель О. Шахназаров Техред М.Моргентал Корректор С. Шеи кун Заказ 2873 Тираж 429 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
