Установка для отримання пемзи з доменних шлакових розплавів

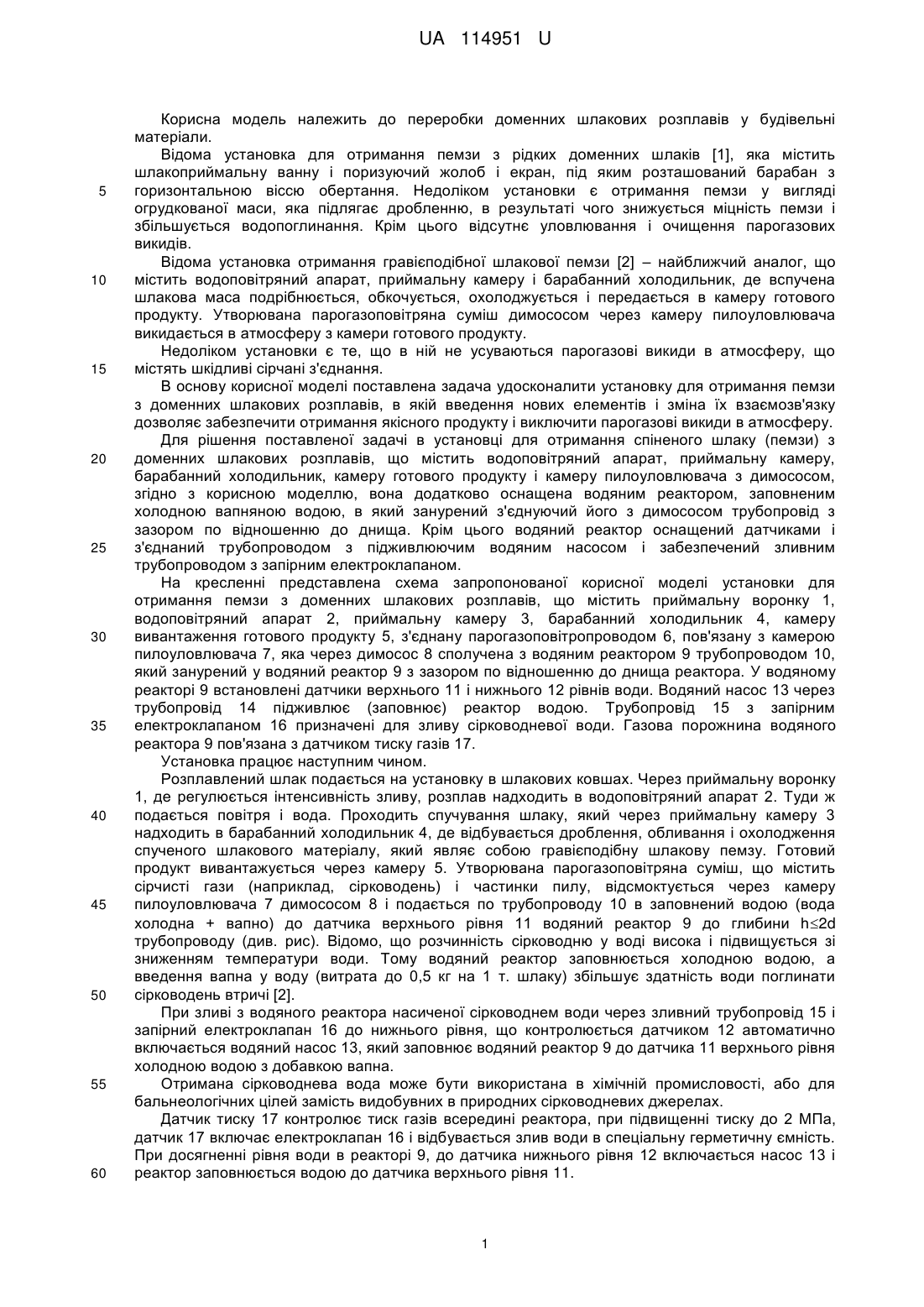

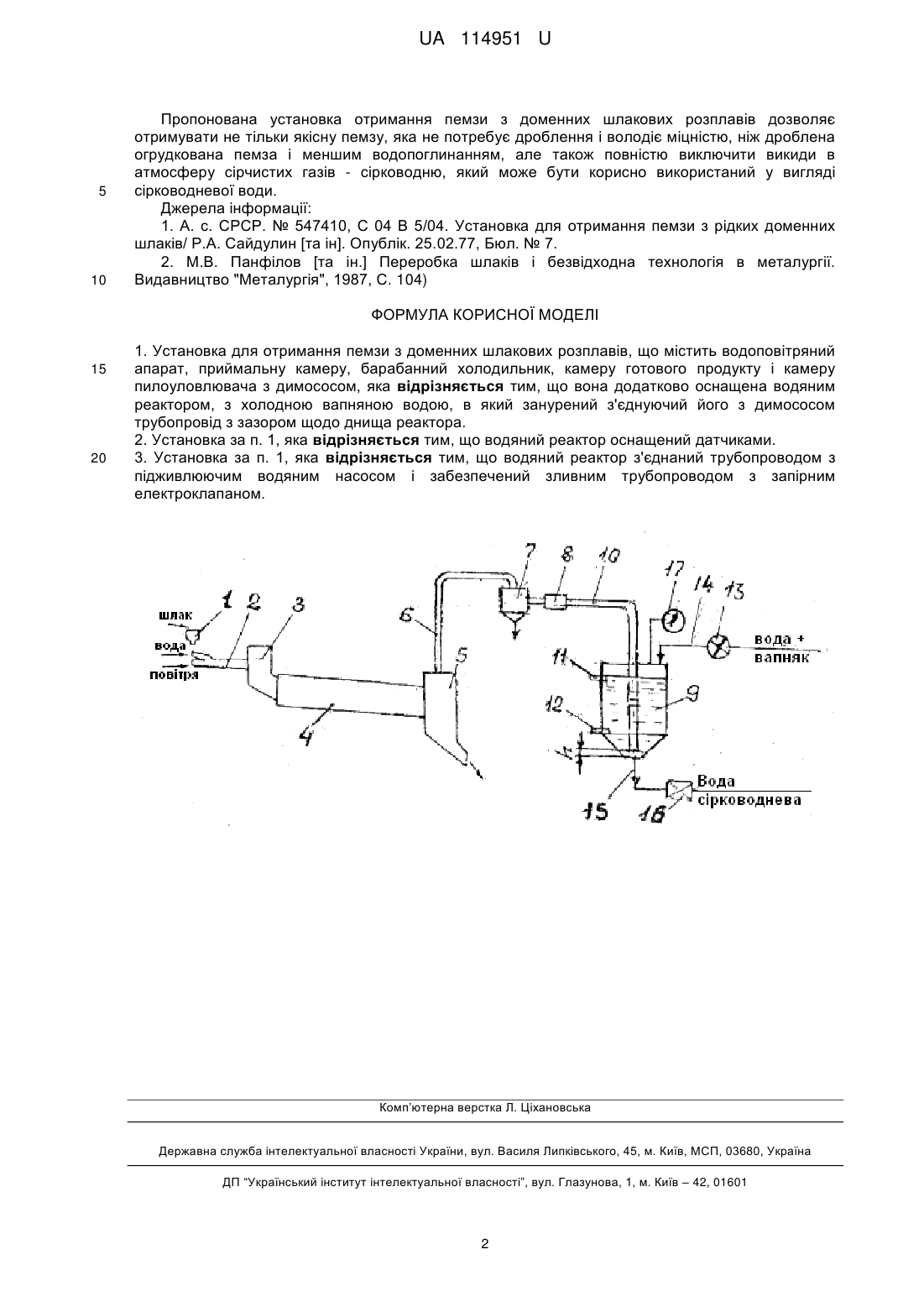

Реферат: Установка для отримання пемзи з доменних шлакових розплавів містить водоповітряний апарат, приймальну камеру, барабанний холодильник, камеру готового продукту і камеру пилоуловлювача з димососом. Вона додатково оснащена водяним реактором, з холодною вапняною водою, в який занурений з'єднуючий його з димососом трубопровід з зазором щодо днища реактора. UA 114951 U (54) УСТАНОВКА ДЛЯ ОТРИМАННЯ ПЕМЗИ З ДОМЕННИХ ШЛАКОВИХ РОЗПЛАВІВ UA 114951 U UA 114951 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до переробки доменних шлакових розплавів у будівельні матеріали. Відома установка для отримання пемзи з рідких доменних шлаків [1], яка містить шлакоприймальну ванну і поризуючий жолоб і екран, під яким розташований барабан з горизонтальною віссю обертання. Недоліком установки є отримання пемзи у вигляді огрудкованої маси, яка підлягає дробленню, в результаті чого знижується міцність пемзи і збільшується водопоглинання. Крім цього відсутнє уловлювання і очищення парогазових викидів. Відома установка отримання гравієподібної шлакової пемзи [2] – найближчий аналог, що містить водоповітряний апарат, приймальну камеру і барабанний холодильник, де вспучена шлакова маса подрібнюється, обкочується, охолоджується і передається в камеру готового продукту. Утворювана парогазоповітряна суміш димососом через камеру пилоуловлювача викидається в атмосферу з камери готового продукту. Недоліком установки є те, що в ній не усуваються парогазові викиди в атмосферу, що містять шкідливі сірчані з'єднання. В основу корисної моделі поставлена задача удосконалити установку для отримання пемзи з доменних шлакових розплавів, в якій введення нових елементів і зміна їх взаємозв'язку дозволяє забезпечити отримання якісного продукту і виключити парогазові викиди в атмосферу. Для рішення поставленої задачі в установці для отримання спіненого шлаку (пемзи) з доменних шлакових розплавів, що містить водоповітряний апарат, приймальну камеру, барабанний холодильник, камеру готового продукту і камеру пилоуловлювача з димососом, згідно з корисною моделлю, вона додатково оснащена водяним реактором, заповненим холодною вапняною водою, в який занурений з'єднуючий його з димососом трубопровід з зазором по відношенню до днища. Крім цього водяний реактор оснащений датчиками і з'єднаний трубопроводом з підживлюючим водяним насосом і забезпечений зливним трубопроводом з запірним електроклапаном. На кресленні представлена схема запропонованої корисної моделі установки для отримання пемзи з доменних шлакових розплавів, що містить приймальну воронку 1, водоповітряний апарат 2, приймальну камеру 3, барабанний холодильник 4, камеру вивантаження готового продукту 5, з'єднану парогазоповітропроводом 6, пов'язану з камерою пилоуловлювача 7, яка через димосос 8 сполучена з водяним реактором 9 трубопроводом 10, який занурений у водяний реактор 9 з зазором по відношенню до днища реактора. У водяному реакторі 9 встановлені датчики верхнього 11 і нижнього 12 рівнів води. Водяний насос 13 через трубопровід 14 підживлює (заповнює) реактор водою. Трубопровід 15 з запірним електроклапаном 16 призначені для зливу сірководневої води. Газова порожнина водяного реактора 9 пов'язана з датчиком тиску газів 17. Установка працює наступним чином. Розплавлений шлак подається на установку в шлакових ковшах. Через приймальну воронку 1, де регулюється інтенсивність зливу, розплав надходить в водоповітряний апарат 2. Туди ж подається повітря і вода. Проходить спучування шлаку, який через приймальну камеру 3 надходить в барабанний холодильник 4, де відбувається дроблення, обливання і охолодження спученого шлакового матеріалу, який являє собою гравієподібну шлакову пемзу. Готовий продукт вивантажується через камеру 5. Утворювана парогазоповітряна суміш, що містить сірчисті гази (наприклад, сірководень) і частинки пилу, відсмоктується через камеру пилоуловлювача 7 димососом 8 і подається по трубопроводу 10 в заповнений водою (вода холодна + вапно) до датчика верхнього рівня 11 водяний реактор 9 до глибини h2d трубопроводу (див. рис). Відомо, що розчинність сірководню у воді висока і підвищується зі зниженням температури води. Тому водяний реактор заповнюється холодною водою, а введення вапна у воду (витрата до 0,5 кг на 1 т. шлаку) збільшує здатність води поглинати сірководень втричі [2]. При зливі з водяного реактора насиченої сірководнем води через зливний трубопровід 15 і запірний електроклапан 16 до нижнього рівня, що контролюється датчиком 12 автоматично включається водяний насос 13, який заповнює водяний реактор 9 до датчика 11 верхнього рівня холодною водою з добавкою вапна. Отримана сірководнева вода може бути використана в хімічній промисловості, або для бальнеологічних цілей замість видобувних в природних сірководневих джерелах. Датчик тиску 17 контролює тиск газів всередині реактора, при підвищенні тиску до 2 МПа, датчик 17 включає електроклапан 16 і відбувається злив води в спеціальну герметичну ємність. При досягненні рівня води в реакторі 9, до датчика нижнього рівня 12 включається насос 13 і реактор заповнюється водою до датчика верхнього рівня 11. 1 UA 114951 U 5 10 Пропонована установка отримання пемзи з доменних шлакових розплавів дозволяє отримувати не тільки якісну пемзу, яка не потребує дроблення і володіє міцністю, ніж дроблена огрудкована пемза і меншим водопоглинанням, але також повністю виключити викиди в атмосферу сірчистих газів - сірководню, який може бути корисно використаний у вигляді сірководневої води. Джерела інформації: 1. А. с. СРСР. № 547410, С 04 В 5/04. Установка для отримання пемзи з рідких доменних шлаків/ Р.А. Сайдулин [та ін]. Опублік. 25.02.77, Бюл. № 7. 2. М.В. Панфілов [та ін.] Переробка шлаків і безвідходна технологія в металургії. Видавництво "Металургія", 1987, C. 104) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Установка для отримання пемзи з доменних шлакових розплавів, що містить водоповітряний апарат, приймальну камеру, барабанний холодильник, камеру готового продукту і камеру пилоуловлювача з димососом, яка відрізняється тим, що вона додатково оснащена водяним реактором, з холодною вапняною водою, в який занурений з'єднуючий його з димососом трубопровід з зазором щодо днища реактора. 2. Установка за п. 1, яка відрізняється тим, що водяний реактор оснащений датчиками. 3. Установка за п. 1, яка відрізняється тим, що водяний реактор з'єднаний трубопроводом з підживлюючим водяним насосом і забезпечений зливним трубопроводом з запірним електроклапаном. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
