Литтєва машина

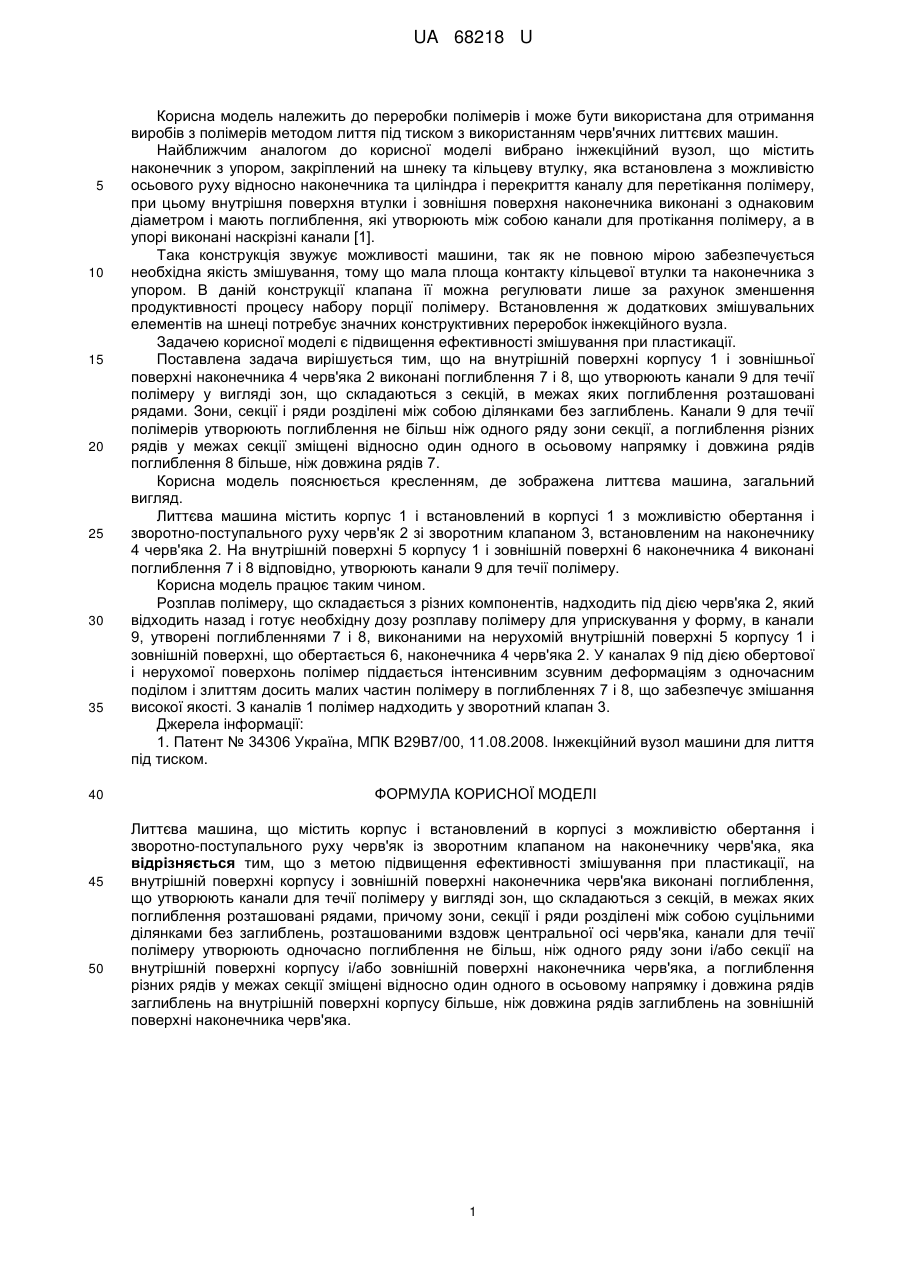

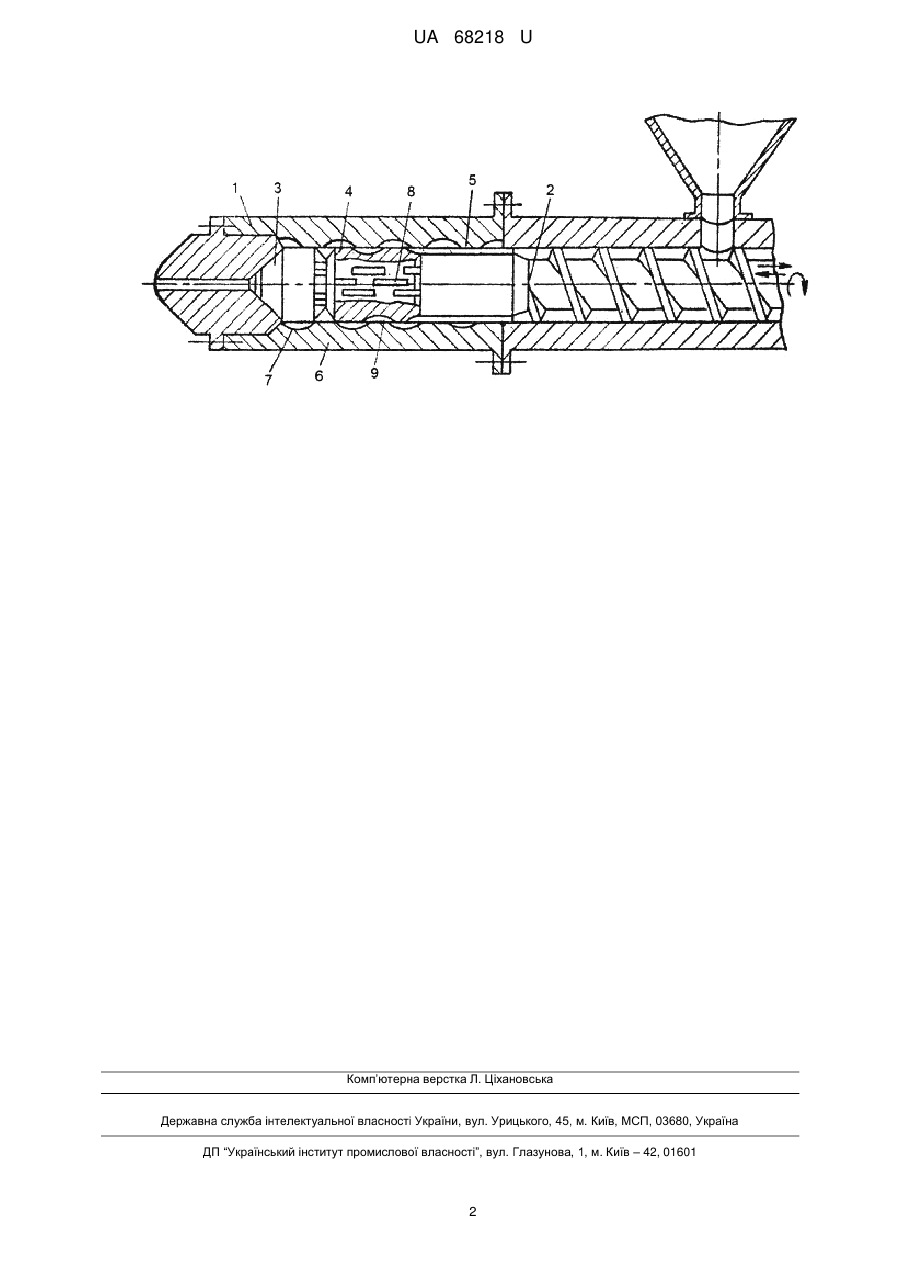

Реферат: Литтєва машина містить корпус, черв'як із зворотним клапаном. UA 68218 U (54) ЛИТТЄВА МАШИНА UA 68218 U UA 68218 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до переробки полімерів і може бути використана для отримання виробів з полімерів методом лиття під тиском з використанням черв'ячних литтєвих машин. Найближчим аналогом до корисної моделі вибрано інжекційний вузол, що містить наконечник з упором, закріплений на шнеку та кільцеву втулку, яка встановлена з можливістю осьового руху відносно наконечника та циліндра і перекриття каналу для перетікання полімеру, при цьому внутрішня поверхня втулки і зовнішня поверхня наконечника виконані з однаковим діаметром і мають поглиблення, які утворюють між собою канали для протікання полімеру, а в упорі виконані наскрізні канали [1]. Така конструкція звужує можливості машини, так як не повною мірою забезпечується необхідна якість змішування, тому що мала площа контакту кільцевої втулки та наконечника з упором. В даній конструкції клапана її можна регулювати лише за рахунок зменшення продуктивності процесу набору порції полімеру. Встановлення ж додаткових змішувальних елементів на шнеці потребує значних конструктивних переробок інжекційного вузла. Задачею корисної моделі є підвищення ефективності змішування при пластикації. Поставлена задача вирішується тим, що на внутрішній поверхні корпусу 1 і зовнішньої поверхні наконечника 4 черв'яка 2 виконані поглиблення 7 і 8, що утворюють канали 9 для течії полімеру у вигляді зон, що складаються з секцій, в межах яких поглиблення розташовані рядами. Зони, секції і ряди розділені між собою ділянками без заглиблень. Канали 9 для течії полімерів утворюють поглиблення не більш ніж одного ряду зони секції, а поглиблення різних рядів у межах секції зміщені відносно один одного в осьовому напрямку і довжина рядів поглиблення 8 більше, ніж довжина рядів 7. Корисна модель пояснюється кресленням, де зображена литтєва машина, загальний вигляд. Литтєва машина містить корпус 1 і встановлений в корпусі 1 з можливістю обертання і зворотно-поступального руху черв'як 2 зі зворотним клапаном 3, встановленим на наконечнику 4 черв'яка 2. На внутрішній поверхні 5 корпусу 1 і зовнішній поверхні 6 наконечника 4 виконані поглиблення 7 і 8 відповідно, утворюють канали 9 для течії полімеру. Корисна модель працює таким чином. Розплав полімеру, що складається з різних компонентів, надходить під дією черв'яка 2, який відходить назад і готує необхідну дозу розплаву полімеру для уприскування у форму, в канали 9, утворені поглибленнями 7 і 8, виконаними на нерухомій внутрішній поверхні 5 корпусу 1 і зовнішній поверхні, що обертається 6, наконечника 4 черв'яка 2. У каналах 9 під дією обертової і нерухомої поверхонь полімер піддається інтенсивним зсувним деформаціям з одночасним поділом і злиттям досить малих частин полімеру в поглибленнях 7 і 8, що забезпечує змішання високої якості. З каналів 1 полімер надходить у зворотний клапан 3. Джерела інформації: 1. Патент № 34306 Україна, МПК В29В7/00, 11.08.2008. Інжекційний вузол машини для лиття під тиском. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Литтєва машина, що містить корпус і встановлений в корпусі з можливістю обертання і зворотно-поступального руху черв'як із зворотним клапаном на наконечнику черв'яка, яка відрізняється тим, що з метою підвищення ефективності змішування при пластикації, на внутрішній поверхні корпусу і зовнішній поверхні наконечника черв'яка виконані поглиблення, що утворюють канали для течії полімеру у вигляді зон, що складаються з секцій, в межах яких поглиблення розташовані рядами, причому зони, секції і ряди розділені між собою суцільними ділянками без заглиблень, розташованими вздовж центральної осі черв'яка, канали для течії полімеру утворюють одночасно поглиблення не більш, ніж одного ряду зони і/або секції на внутрішній поверхні корпусу і/або зовнішній поверхні наконечника черв'яка, а поглиблення різних рядів у межах секції зміщені відносно один одного в осьовому напрямку і довжина рядів заглиблень на внутрішній поверхні корпусу більше, ніж довжина рядів заглиблень на зовнішній поверхні наконечника черв'яка. 1 UA 68218 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
