Трубчастий елемент теплообмінника

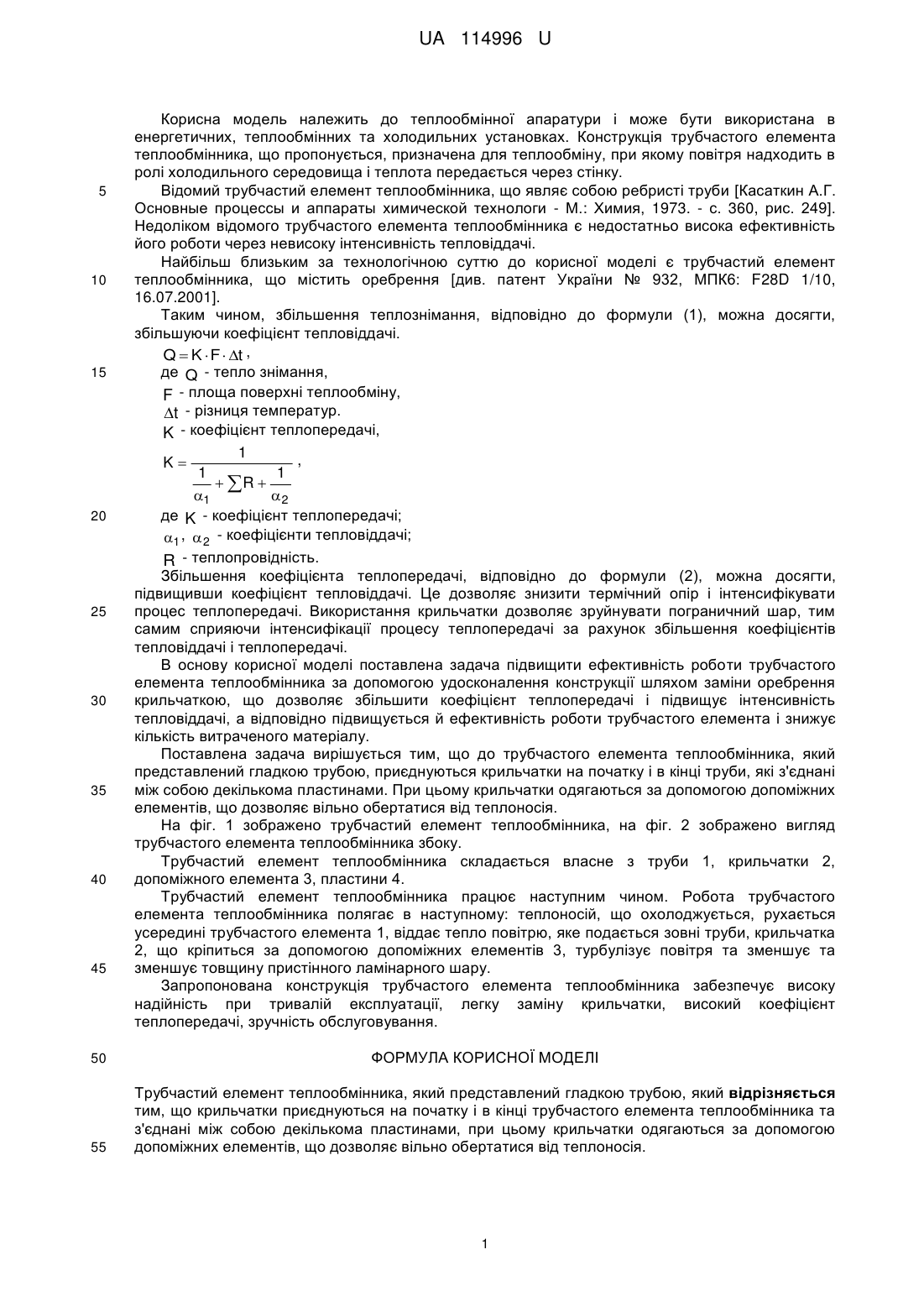

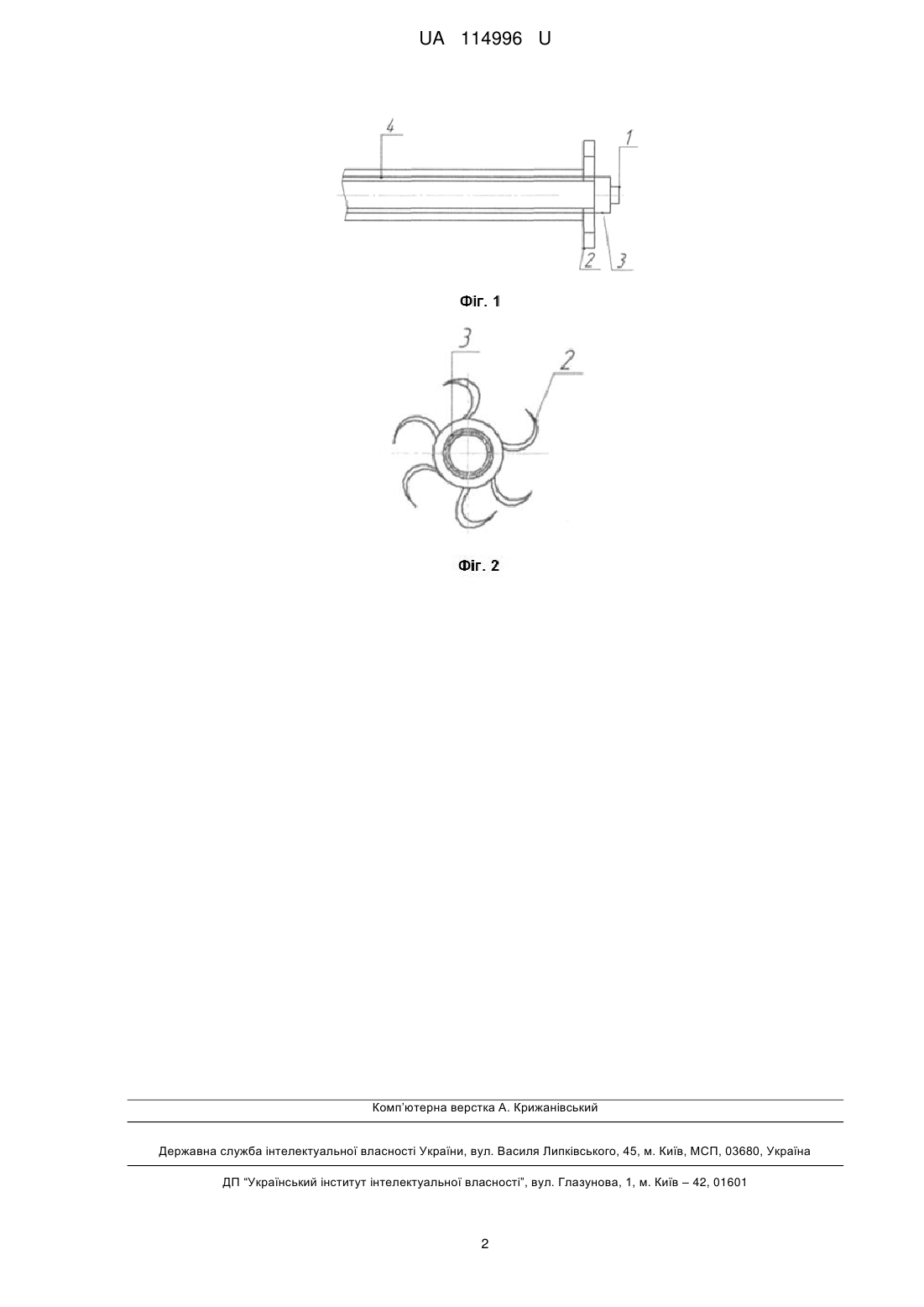

Реферат: Трубчастий елемент теплообмінника виконаний у вигляді гладкої труби. Крильчатки приєднуються на початку і в кінці трубчастого елемента теплообмінника та з'єднані між собою декількома пластинами. Крильчатки одягаються за допомогою допоміжних елементів, що дозволяє вільно обертатися від теплоносія. UA 114996 U (54) ТРУБЧАСТИЙ ЕЛЕМЕНТ ТЕПЛООБМІННИКА UA 114996 U UA 114996 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних, теплообмінних та холодильних установках. Конструкція трубчастого елемента теплообмінника, що пропонується, призначена для теплообміну, при якому повітря надходить в ролі холодильного середовища і теплота передається через стінку. Відомий трубчастий елемент теплообмінника, що являє собою ребристі труби [Касаткин А.Г. Основные процессы и аппараты химической технологи - М.: Химия, 1973. - с. 360, рис. 249]. Недоліком відомого трубчастого елемента теплообмінника є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. Найбільш близьким за технологічною суттю до корисної моделі є трубчастий елемент теплообмінника, що містить оребрення [див. патент України № 932, МПК6: F28D 1/10, 16.07.2001]. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт тепловіддачі. Q  K  F  t , де Q - тепло знімання, F - площа поверхні теплообміну, t - різниця температур. K - коефіцієнт теплопередачі, 1 , K 1 1  R  1 2 де K - коефіцієнт теплопередачі; 1 ,  2 - коефіцієнти тепловіддачі; R - теплопровідність. Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна досягти, підвищивши коефіцієнт тепловіддачі. Це дозволяє знизити термічний опір і інтенсифікувати процес теплопередачі. Використання крильчатки дозволяє зруйнувати пограничний шар, тим самим сприяючи інтенсифікації процесу теплопередачі за рахунок збільшення коефіцієнтів тепловіддачі і теплопередачі. В основу корисної моделі поставлена задача підвищити ефективність роботи трубчастого елемента теплообмінника за допомогою удосконалення конструкції шляхом заміни оребрення крильчаткою, що дозволяє збільшити коефіцієнт теплопередачі і підвищує інтенсивність тепловіддачі, а відповідно підвищується й ефективність роботи трубчастого елемента і знижує кількість витраченого матеріалу. Поставлена задача вирішується тим, що до трубчастого елемента теплообмінника, який представлений гладкою трубою, приєднуються крильчатки на початку і в кінці труби, які з'єднані між собою декількома пластинами. При цьому крильчатки одягаються за допомогою допоміжних елементів, що дозволяє вільно обертатися від теплоносія. На фіг. 1 зображено трубчастий елемент теплообмінника, на фіг. 2 зображено вигляд трубчастого елемента теплообмінника збоку. Трубчастий елемент теплообмінника складається власне з труби 1, крильчатки 2, допоміжного елемента 3, пластини 4. Трубчастий елемент теплообмінника працює наступним чином. Робота трубчастого елемента теплообмінника полягає в наступному: теплоносій, що охолоджується, рухається усередині трубчастого елемента 1, віддає тепло повітрю, яке подається зовні труби, крильчатка 2, що кріпиться за допомогою допоміжних елементів 3, турбулізує повітря та зменшує та зменшує товщину пристінного ламінарного шару. Запропонована конструкція трубчастого елемента теплообмінника забезпечує високу надійність при тривалій експлуатації, легку заміну крильчатки, високий коефіцієнт теплопередачі, зручність обслуговування. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Трубчастий елемент теплообмінника, який представлений гладкою трубою, який відрізняється тим, що крильчатки приєднуються на початку і в кінці трубчастого елемента теплообмінника та з'єднані між собою декількома пластинами, при цьому крильчатки одягаються за допомогою допоміжних елементів, що дозволяє вільно обертатися від теплоносія. 1 UA 114996 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
