Трубчастий елемент теплообмінника

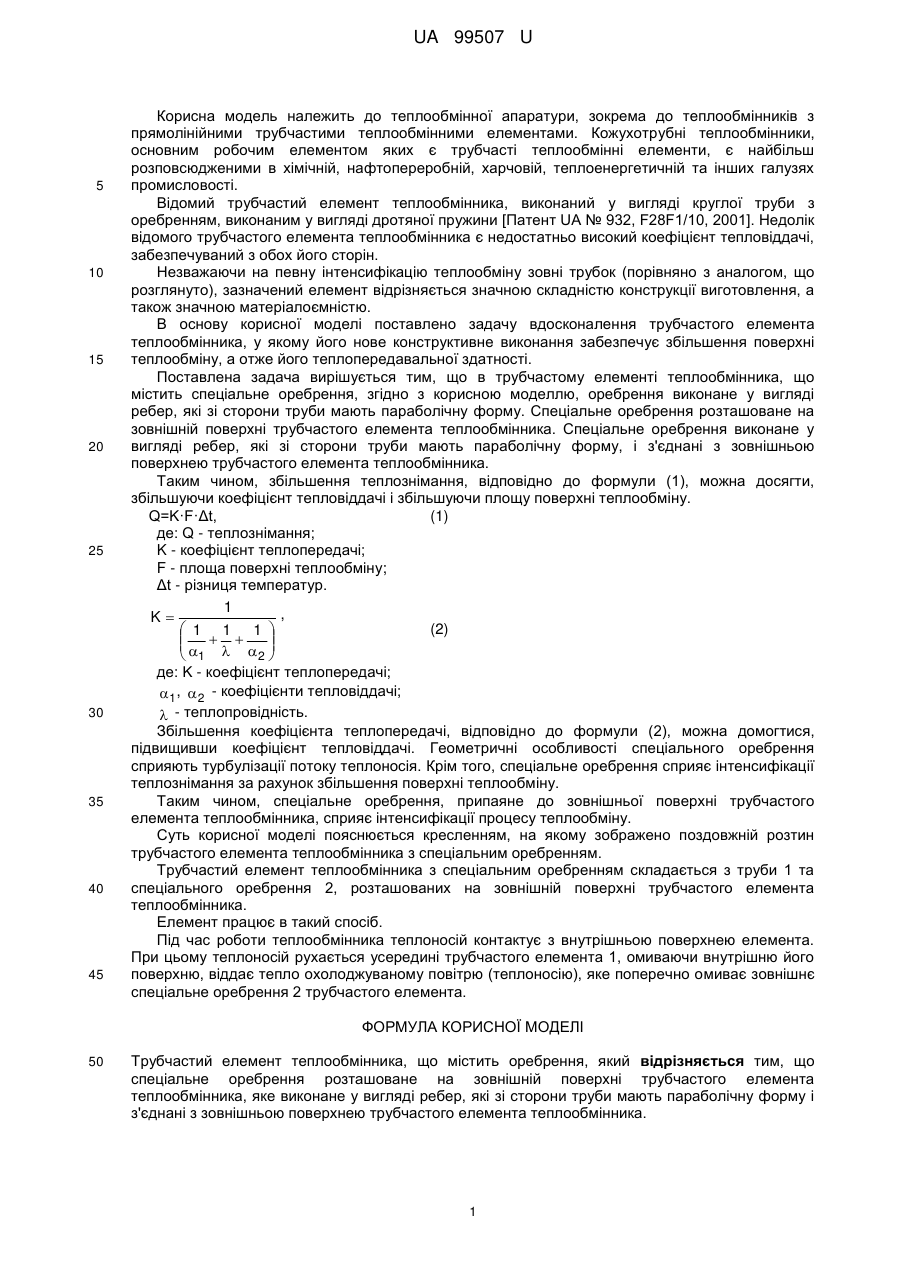

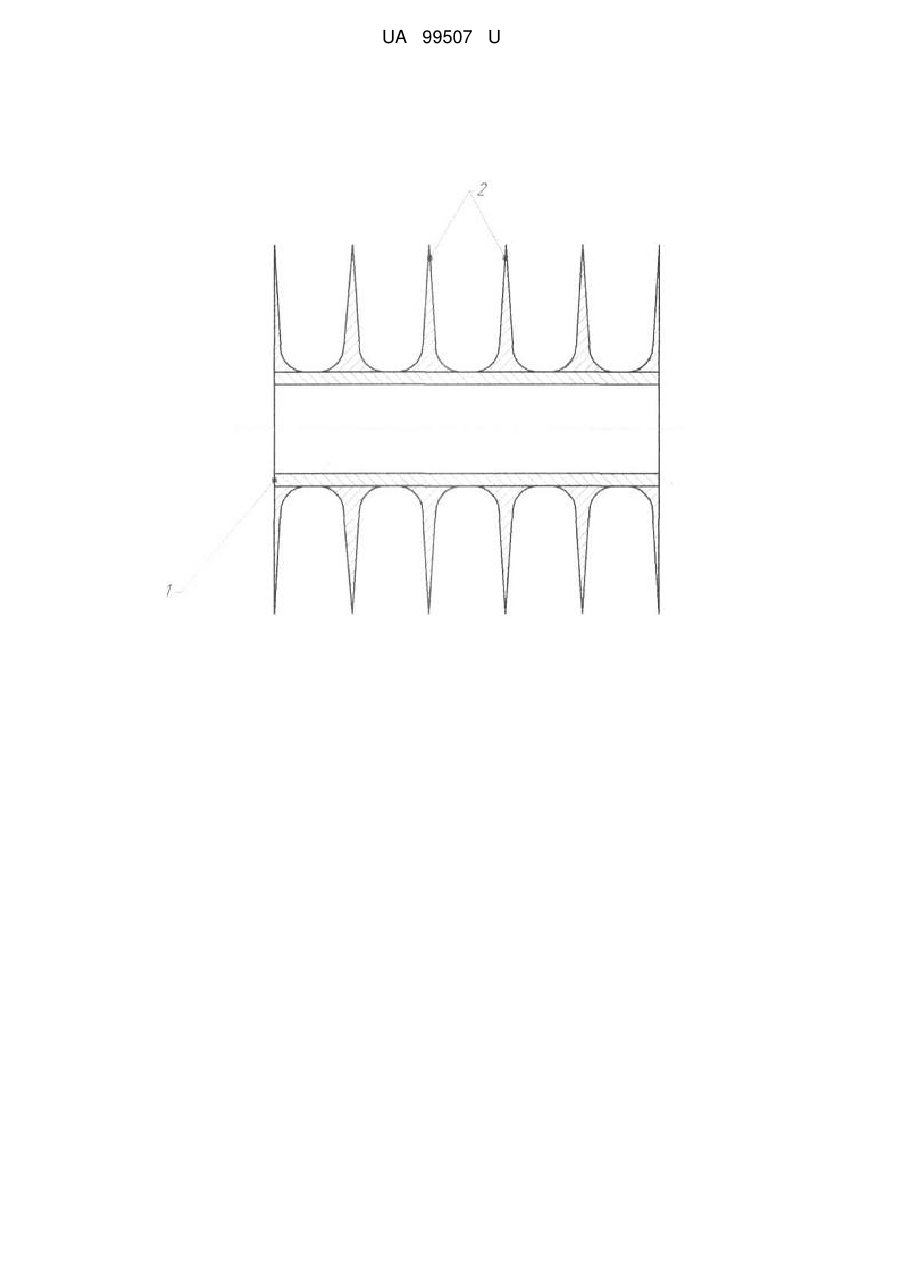

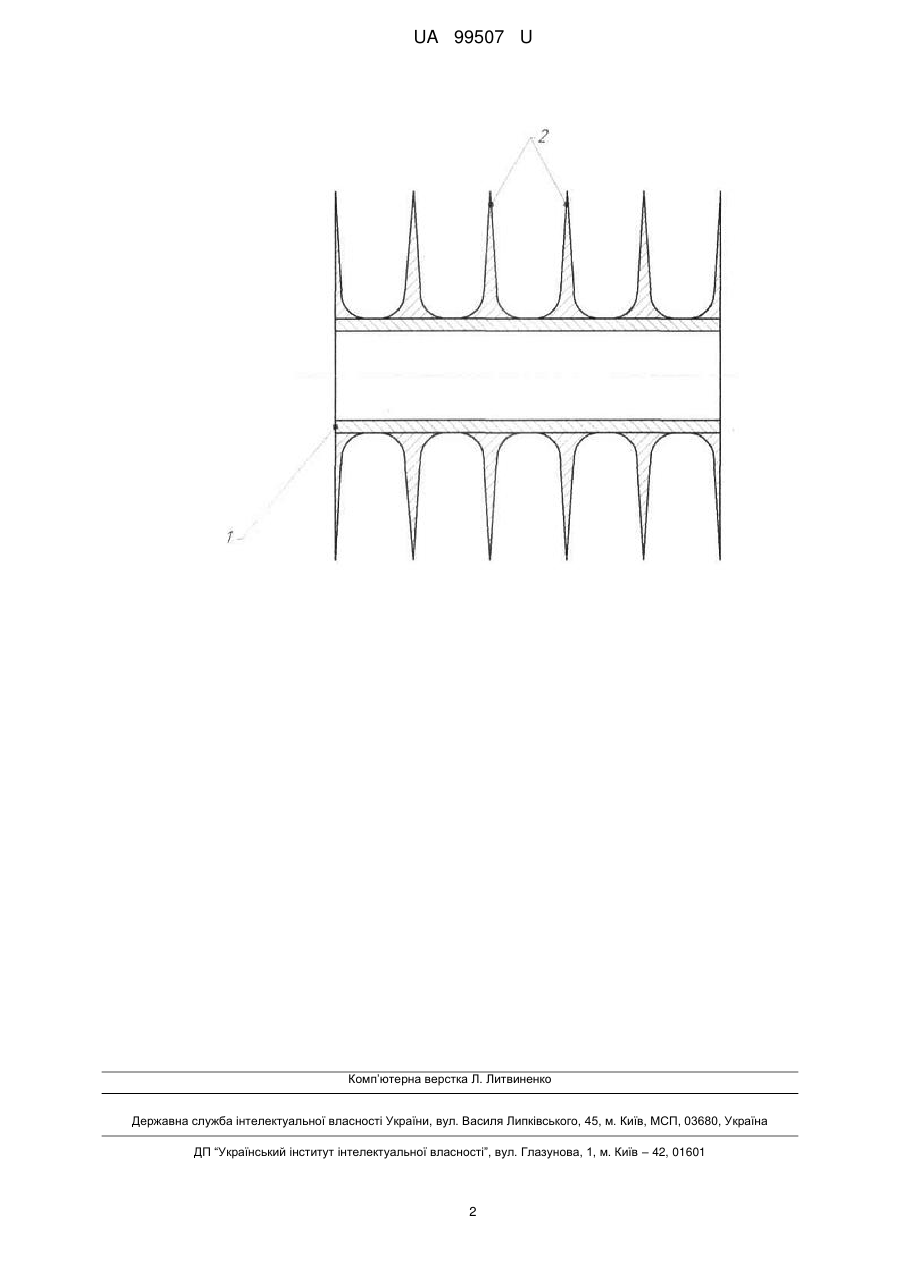

Реферат: Трубчастий елемент теплообмінника містить оребрення. Спеціальне оребрення розташоване на зовнішній поверхні трубчастого елемента теплообмінника виконане у вигляді ребер, які зі сторони труби мають параболічну форму і з'єднані з зовнішньою поверхнею трубчастого елемента теплообмінника. UA 99507 U (54) ТРУБЧАСТИЙ ЕЛЕМЕНТ ТЕПЛООБМІННИКА UA 99507 U UA 99507 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники, основним робочим елементом яких є трубчасті теплообмінні елементи, є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. Відомий трубчастий елемент теплообмінника, виконаний у вигляді круглої труби з оребренням, виконаним у вигляді дротяної пружини [Патент UA № 932, F28F1/10, 2001]. Недолік відомого трубчастого елемента теплообмінника є недостатньо високий коефіцієнт тепловіддачі, забезпечуваний з обох його сторін. Незважаючи на певну інтенсифікацію теплообміну зовні трубок (порівняно з аналогом, що розглянуто), зазначений елемент відрізняється значною складністю конструкції виготовлення, а також значною матеріалоємністю. В основу корисної моделі поставлено задачу вдосконалення трубчастого елемента теплообмінника, у якому його нове конструктивне виконання забезпечує збільшення поверхні теплообміну, а отже його теплопередавальної здатності. Поставлена задача вирішується тим, що в трубчастому елементі теплообмінника, що містить спеціальне оребрення, згідно з корисною моделлю, оребрення виконане у вигляді ребер, які зі сторони труби мають параболічну форму. Спеціальне оребрення розташоване на зовнішній поверхні трубчастого елемента теплообмінника. Спеціальне оребрення виконане у вигляді ребер, які зі сторони труби мають параболічну форму, і з'єднані з зовнішньою поверхнею трубчастого елемента теплообмінника. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт тепловіддачі і збільшуючи площу поверхні теплообміну. Q=K·F·Δt, (1) де: Q - теплознімання; K - коефіцієнт теплопередачі; F - площа поверхні теплообміну; Δt - різниця температур. 1 , K  1 1 1  (2)         2  1 де: K - коефіцієнт теплопередачі; 1 ,  2 - коефіцієнти тепловіддачі;  - теплопровідність. Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна домогтися, підвищивши коефіцієнт тепловіддачі. Геометричні особливості спеціального оребрення сприяють турбулізації потоку теплоносія. Крім того, спеціальне оребрення сприяє інтенсифікації теплознімання за рахунок збільшення поверхні теплообміну. Таким чином, спеціальне оребрення, припаяне до зовнішньої поверхні трубчастого елемента теплообмінника, сприяє інтенсифікації процесу теплообміну. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розтин трубчастого елемента теплообмінника з спеціальним оребренням. Трубчастий елемент теплообмінника з спеціальним оребренням складається з труби 1 та спеціального оребрення 2, розташованих на зовнішній поверхні трубчастого елемента теплообмінника. Елемент працює в такий спосіб. Під час роботи теплообмінника теплоносій контактує з внутрішньою поверхнею елемента. При цьому теплоносій рухається усередині трубчастого елемента 1, омиваючи внутрішню його поверхню, віддає тепло охолоджуваному повітрю (теплоносію), яке поперечно омиває зовнішнє спеціальне оребрення 2 трубчастого елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Трубчастий елемент теплообмінника, що містить оребрення, який відрізняється тим, що спеціальне оребрення розташоване на зовнішній поверхні трубчастого елемента теплообмінника, яке виконане у вигляді ребер, які зі сторони труби мають параболічну форму і з'єднані з зовнішньою поверхнею трубчастого елемента теплообмінника. 1 UA 99507 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
