Регенеративний нагрівальний колодязь

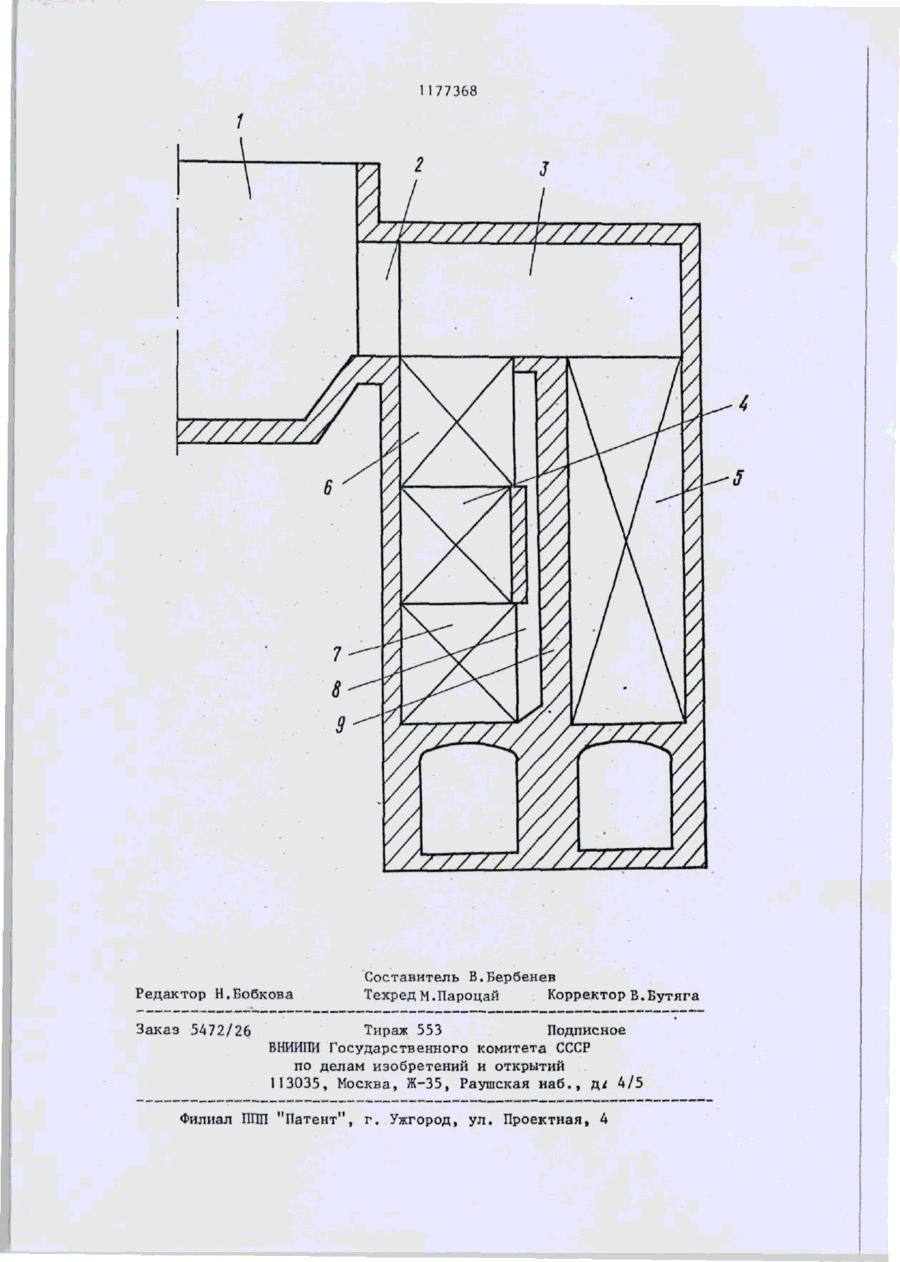

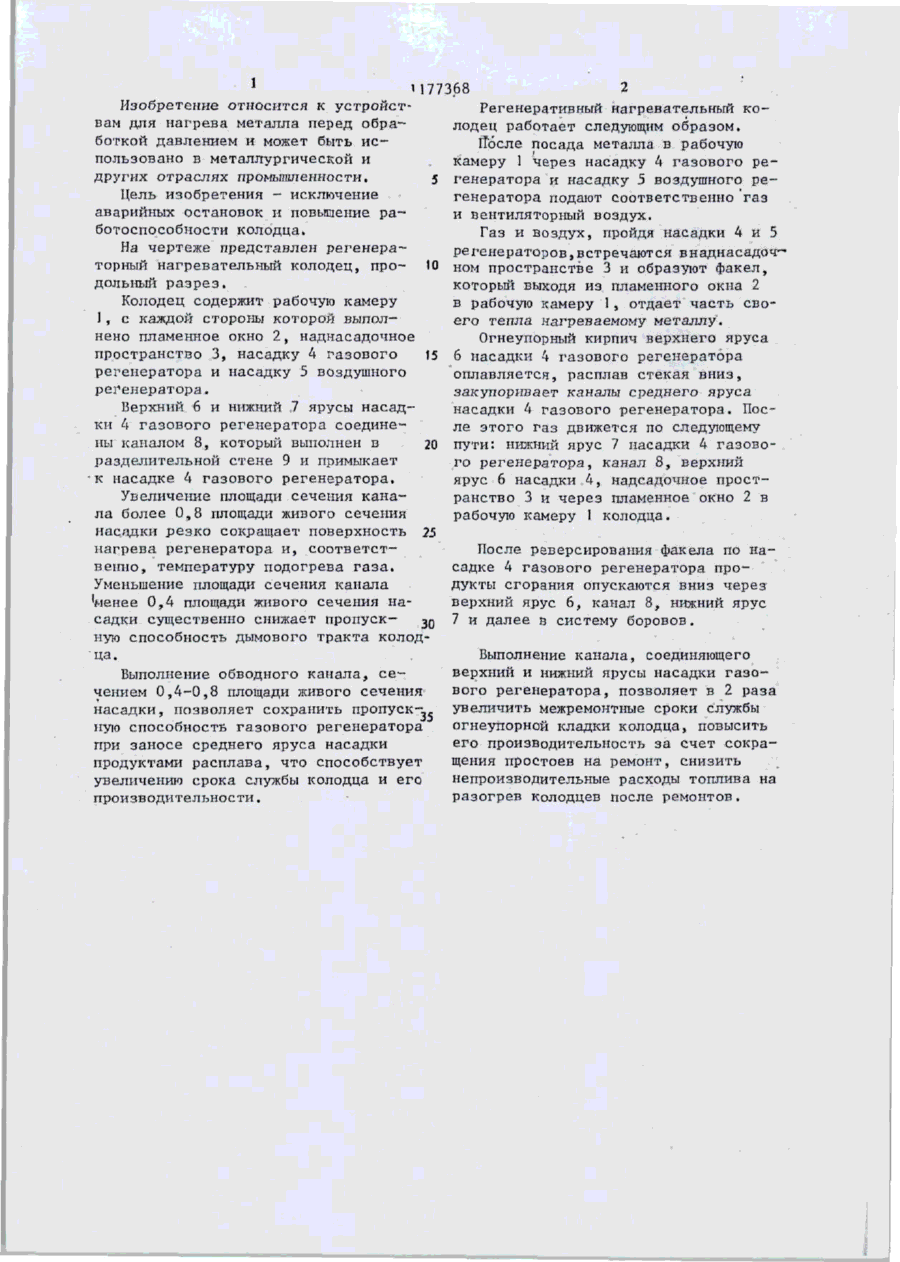

РЕГЕНЕРАТИВНЫЙ НАГРЕВАТЕЛЬНЫЙ КОЛОДЕЦ, содержащий рабочую камеру, газовый и воздушный регенераторы с поярусными насадками и разделительной стенкой между ними, о т л и ч а ю щ и й с я тем, что, с целью исключения аварийных остановок и повышения работоспособности колодца, по длине разделительной стенки выполнен канал, соединяющий верхний и нижний ярусы насадки газового регенератора, причем сечение канала составляет 0,4-0,8 площади живого сечения насадки газового регенератора. . ' с 9 1 M77368 Изобретение относится к устройствам для нагрева металла перед обработкой давлением и может быть использовано в металлургической и других отраслях промышленности, 5 Цель изобретения - исключение аварийных остановок и повышение работоспособности колодца. На чертеже представлен регенераторный нагревательный колодец, про- 10 дольный разрез. Колодец содержит рабочую камеру 1, с каждой стороны которой выполнено пламенное окно 2, наднасадочное пространство 3, насадку 4 газового 15 регенератора и насадку 5 воздушного регенератора. Верхний 6 и нижний 7 ярусы насадки 4 газового регенератора соединены каналом 8, который выполнен в 20 разделительной стене 9 и примыкает •к насадке 4 газового регенератора. Увеличение площади сечения канала более 0,8 площади живого сечения наседки резко сокращает поверхность 25 нагрева регенератора и, соответственно, температуру подогрева газа. Уменьшение площади сечения канала 'менее 0,4 площади живого сечения насадки существенно снижает пропуск— ^о пую способность дымового тракта колодца. Выполнение обводного канала, сечением 0,4-0,8 площади живого сечения насадки, позволяет сохранить пропускную способность газового регенератора при заносе среднего яруса насадки продуктами расплава, что способствует увеличению срока службы колодца и его производительности. Регенеративный нагревательный колодец работает следующим образом. гТосле посада металла в рабочую камеру 1 через насадку 4 газового регенератора и насадку 5 воздушного регенератора подают соответственно газ и вентиляторный воздух. Газ и воздух, пройдя насадки 4 и 5 регенераторов,встречаются внаднасадоч— ном пространстве 3 и образуют факел, который выходя из пламенного окна 2 в рабочую камеру 1, отдает часть своего тепла нагреваемому металлу. Огнеупорный кирпич верхнего яруса 6 пасадки 4 газового регенератора оплавляется, расплав стекая вниз, закупоривает каналы среднего яруса насадки 4 газового регенератора. После этого газ движется по следующему пути: нижний ярус 7 насадки 4 газового регенератора, канал 8, верхний ярус 6 насадки 4, надсадочное пространство 3 и через пламенное окно 2 в рабочую камеру 1 колодца. После реверсирования факела по насадке 4 газового регенератора продукты сгорания опускаются вниз через верхний ярус в, канал 8, нижний ярус 7 и далее в систему боровов. Выполнение канала, соединяющего верхний и нижний ярусы насадки газового регенератора, позволяет в 2 раза увеличить межремонтные сроки службы огнеупорной кладки колодца, повысить его производительность за счет сокращения простоев на ремонт, снизить непроизводительные расходы топлива на разогрев колодцев после ремонтов. 1177368 Редактор Н.Бобкова Заказ 5472/26 Составитель В.Бербенев Техред М .Пароцай Корректор В. Бутяга Тираж 553 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д* 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
