Керамічна маса

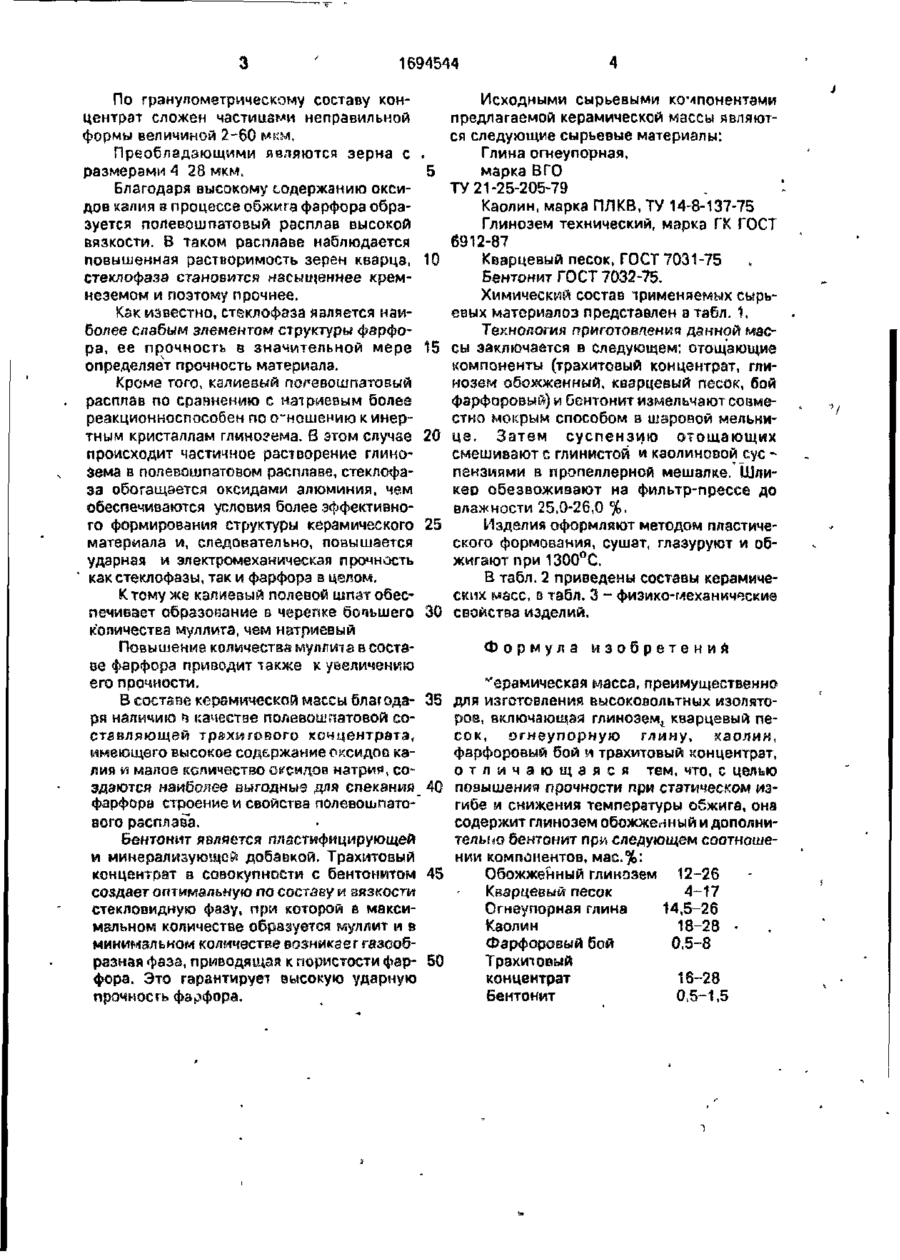

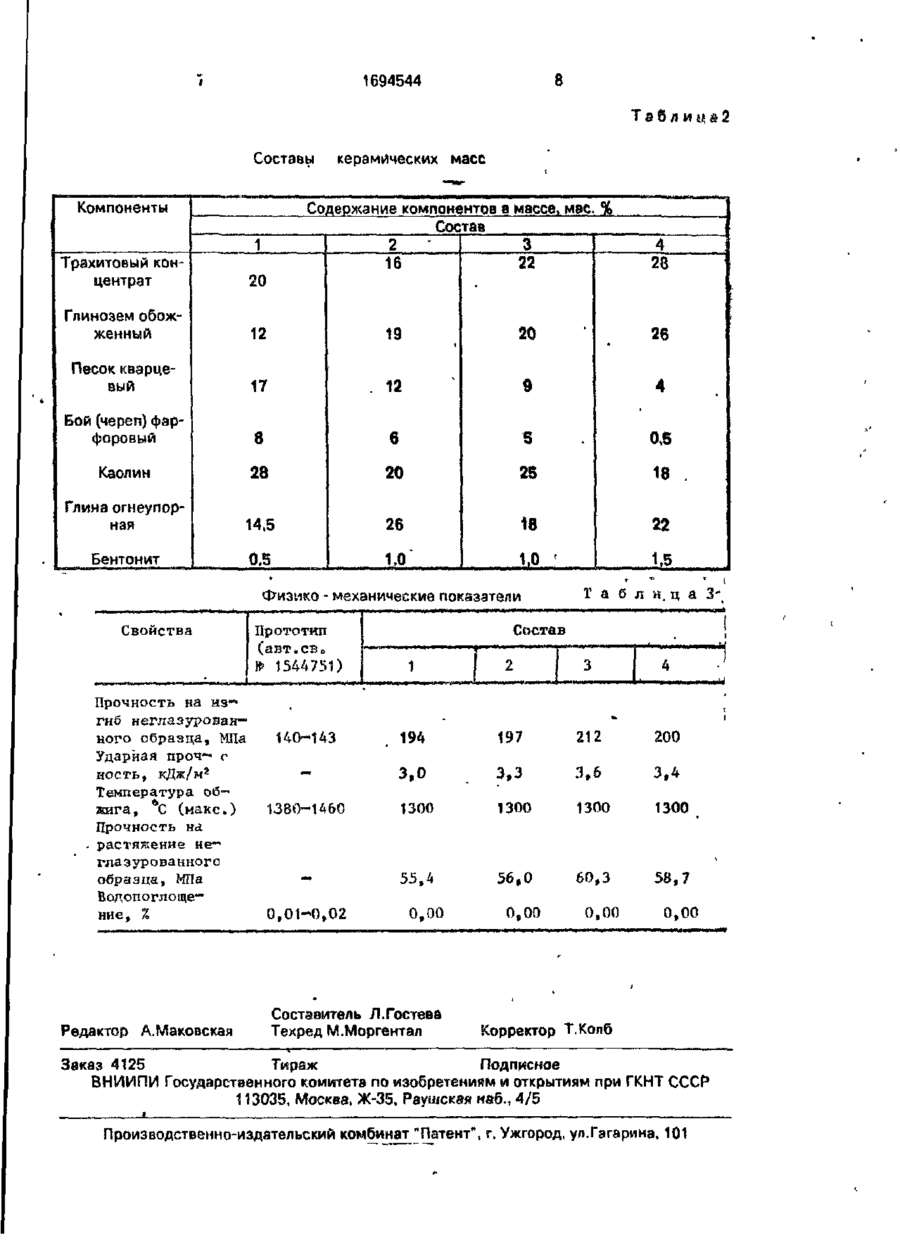

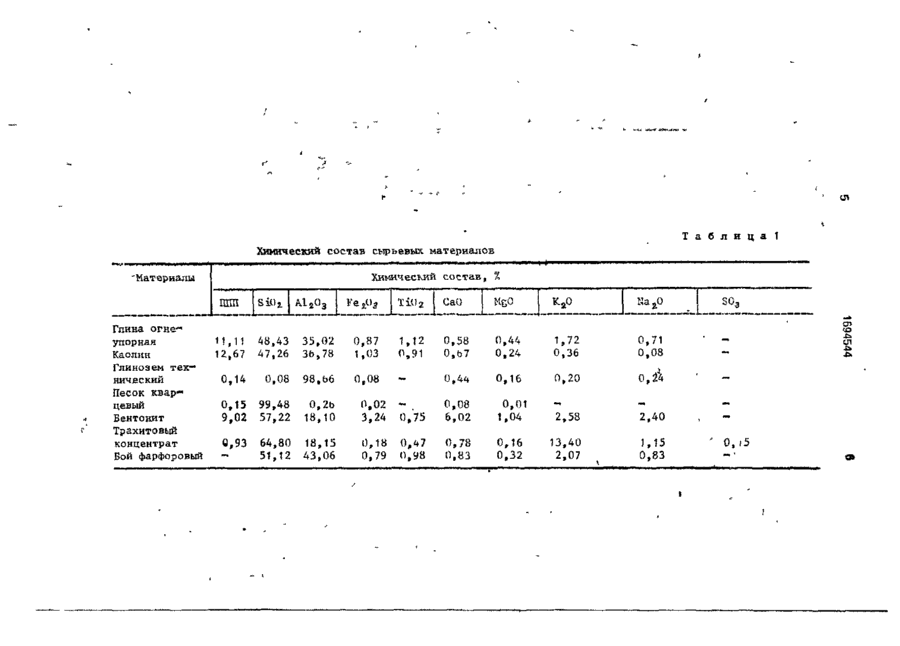

Изобретение относится к производству электрокерамических материалов, предназ наченных для 1зготовления линейных подвесных высо совольтных изоляторов. С целью повыи ения прочное™ при статическом изгибе и снижения температуры обжига керамическая масса включает следующие компоненты, мае %: обожженный глинозем 12-26; кварцевый песок 4-17; огнеупорная глина 14,5-26; каолин 18-28; фарфоровый бой 0,5-8; трахитовый концентрат 16-28; бентонит 0,5-1,5. Физикомехзккчоские показатели следующие: прочность на изгиб неглззурованного образца 194-212 МПа, ударная прочность 33,6 кДж/м 2 , температура обжига 1300°С, прочность на растяжение неглазурованного образца. 55,4-60,3 МПз, аодопоглощение0%. Зтабл. Изобретение относится к производству электрокерамических материалов, предназначенных для изготовления линейных подвесных высоковольтных изоляторов, и может быть использовано при производстве низковольтных изоляторов и других электрокерамических изделий. Целью изобретения является повышение прочности при статическом изгибе и снижение температуры обжига. В составе массы используется трахитовый концентрат - материал с высоким содержанием щелочных оксидов (сумма КгО + ЫагО рзвна 14,55%) при большом калиевом модуле (KiO-.NazO = 11,65). По основным показателям - содержанию кзарца, оксида железа, сумме щелочноземельных (CaO-MgO) и щелочных оксидов (КгО + ЫагО) обогащенный трахитовый концентрат соответствует требованиям ГОСТ 7030-75 "Материалы полевошпатовые и каарц-лолевошпзтовые для тонкой керамики". Минеральный состав трахитового концентрата следующий, вес.%: микроклин (санидин) 79,29; альбит 9,75; анортит 2,25; кварц 5,1; примеси 3,6. Примеси слагаются из единичных зерен железосодержащих минералов, карбонатов и отдельных мелких чешуек прозрачной ел годы. Таким образом, главным минералом основной массы концентрата является сакидии • одна из разновидностей калиевого полевого 1694544 По гранулометрическому составу конИсходными сырьевыми компонентами центрат сложен частицами неправильной предлагаемой керамической массы являютформы величиной 2-60 мкм. ся следующие сырьевые материалы: Глина огнеупорная, Преобладающими являются зерна с размерами 4 28 мкм. марка В ГО Благодаря высокому содержанию оксиТУ 21-25-205-79 дов калия в процессе обжига фарфора обраКаолин, марка ПЛКВ, ТУ 14-8-137-75 зуется полевошпатовый расплав высокой Глинозем технический, марка ГК ГОСТ вязкости, 8 таком расплаве наблюдается 6912-87 повышенная растворимость зерен кварца, 10 Кварцевый песок, ГОСТ 7031-75 стеклофаза становится насыщеннее кремБентонит ГОСТ 7032-75. неземом и поэтому прочнее. Химический состав чрименяемых сырьКак известно, стеклофаза является наиевых матермалоз представлен а табл. 1, более слабым элементом структуры фарфоТехнология приготовлена я данной масра, ее прочность в значительной мере 15 сы заключается в следующем: отощакнци© определяет прочность материала. компоненты (трахитовый концентрат, глиКроме того, калиевый погевошпатовый нозем обожженный, кварцевый песок, бой расплав по сравнению с натриевым более фарфоровый) и бентонит измельчают совмереакционноспособен по сношению к инерстно мокрым способом в шаровой мельнитным кристаллам глинозема. В этом случае 20 це. Затем суспензию отстающих происходит частичное растворение глиносмешивают с глинистой и каолиновой сус зема в полевошпатовом расплаве, стеклофапензиями в пропеллерной мешалке. Шлиза обогащается оксидами алюминия, чем кер обезвоживают на фильтр-прессе до обеспечиваются условия более эффективновлажности 25,0-26,0 %. го формирования структуры керамического 25 Изделий оформляют методом пластичематериала и, следовательно, повышается ского формования, сушат, глазуруют и обударная и электромеханическая прочность жигают при 1300°С. как стеклофазы, так и фарфора в целом, В табл. 2 приведены составы керамичеК тому же калиевый полевой шпат обесских масс, в табл. 3 - физико-механические печивает образование в черепке большего 30 свойства изделий. количества муллита, чем натриевый Повышение КОЛИЧЄСТЗЙ муллита в состаФормула изобретения ве фарфора приводит также к увеличению его прочности. керамическая масса, преимущественно В составе керамической массы благ ода- 35 для изготовления высоковольтных изоляторя наличию ч качестве полевошпатовой соров, включающая глиноземі кварцевый пеставляющей трахитового концентрата, сок, огнеупорную глину, каолин, имеющего высокое содержание оксидов кафарфоровый бой и трахитовый концентрат, лия п малое количество оксидов натрия, соотличающаяся тем, что, с целью здаются намбоясе выгодные для спекания 40 повышения прочности при статическом ш~ фарфора строение и свойства полевошпатогибе и снижения температуры обжига, она вого расплава. содержит глинозем обожженный и дополнительно бентонит пр& следующем соотношеБентонит является пластифицирующей нии компонентов, мас.%: м минерализующей добавкой, Трахитовый концентрат з совокупности с бентонитом 45 Обожженный глинозем 12-26 создает оптимальную по состйву ы аязкосги Кварцевый песок А-17 стекловидную фазу, при которой в максиОгнеупорная глина 14,5-26 мальном количестве образуется муллит и в Каолин 18-28 • минимальном количестве возникав г газообФарфоровый бой 0,5-8 разная фаза, приводящая к пористости фар- 50 фора. Это гарантирует высокую ударную 16-28 концентрат прочное гь фарфора. 0,5-1,5 Бентонит ел Т а б л и ц а 1 Химический состав сырьевых материалов Химический состав, % "Материалы ШШ Глина огне-4 упорная Каолин Глинозем технический Песок кварцевый Бентонит Трахитовый концентрат Бой фарфоровый 1,11 2,67 0,14 SiO2 48,43 47,26 А1203 Уе№ 35,02 ЗЬ,78 0,87 1,03 0,08 98,66 їі°2 К20 С а 0 Ка^О 0,08 0,58 0,Ь7 о, 44 о, 24 1,72 0,36 0,71 0,08 0,44 1,12 0,91 о, 16 0,20 0,Й 2,58 2,40 13,40 2,07 1,15 0,83 СП (О 0,15 9,02 99,48 57,22 0,2b 18,10 0,02 3,24 - . 0,75 0,08 6,02 0 ,01 1 . 04 0,93 64,80 51,12 18,15 43,06 0,1» 0,79
