Інструмент для обробки внутрішніх циліндричних поверхонь

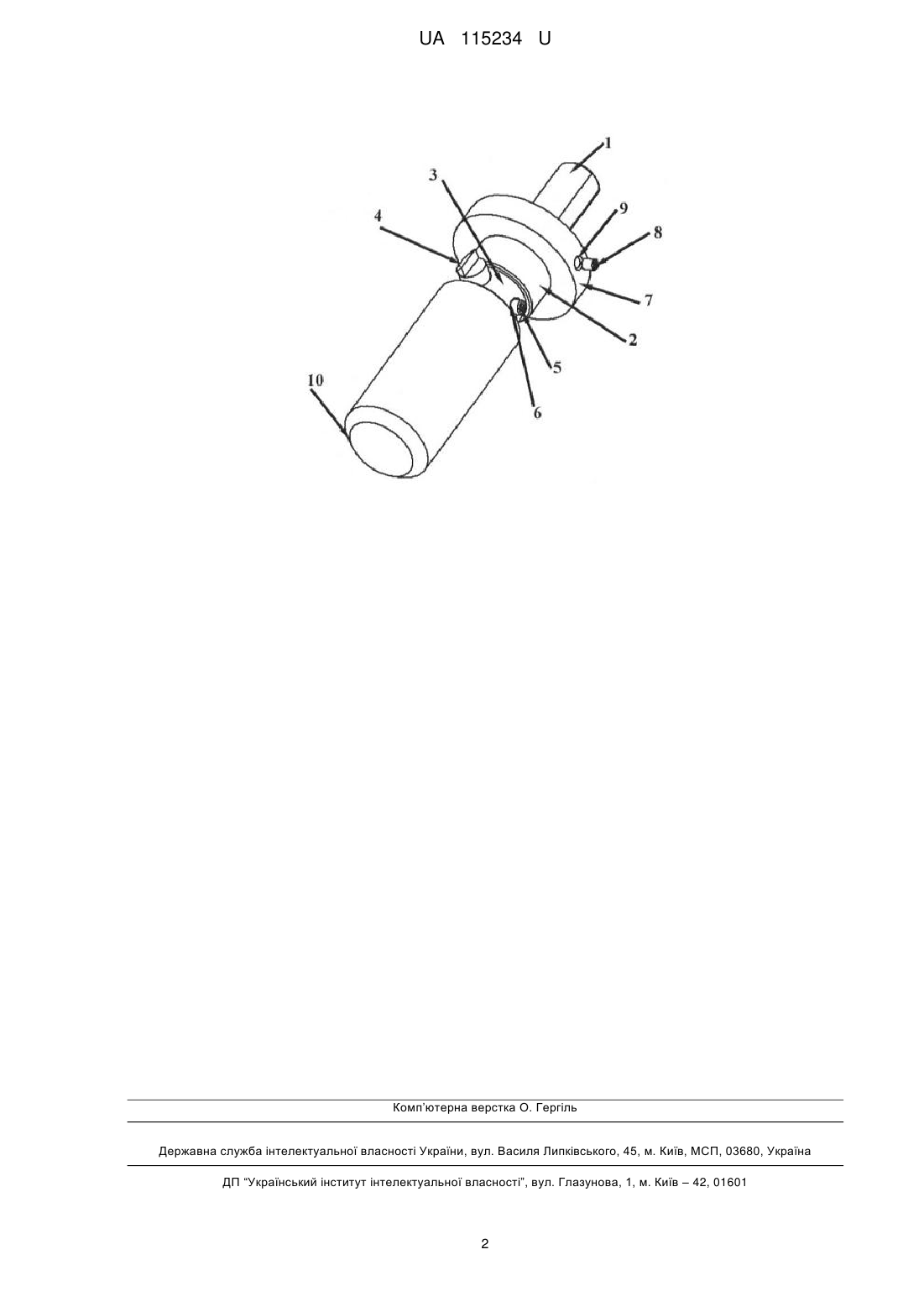

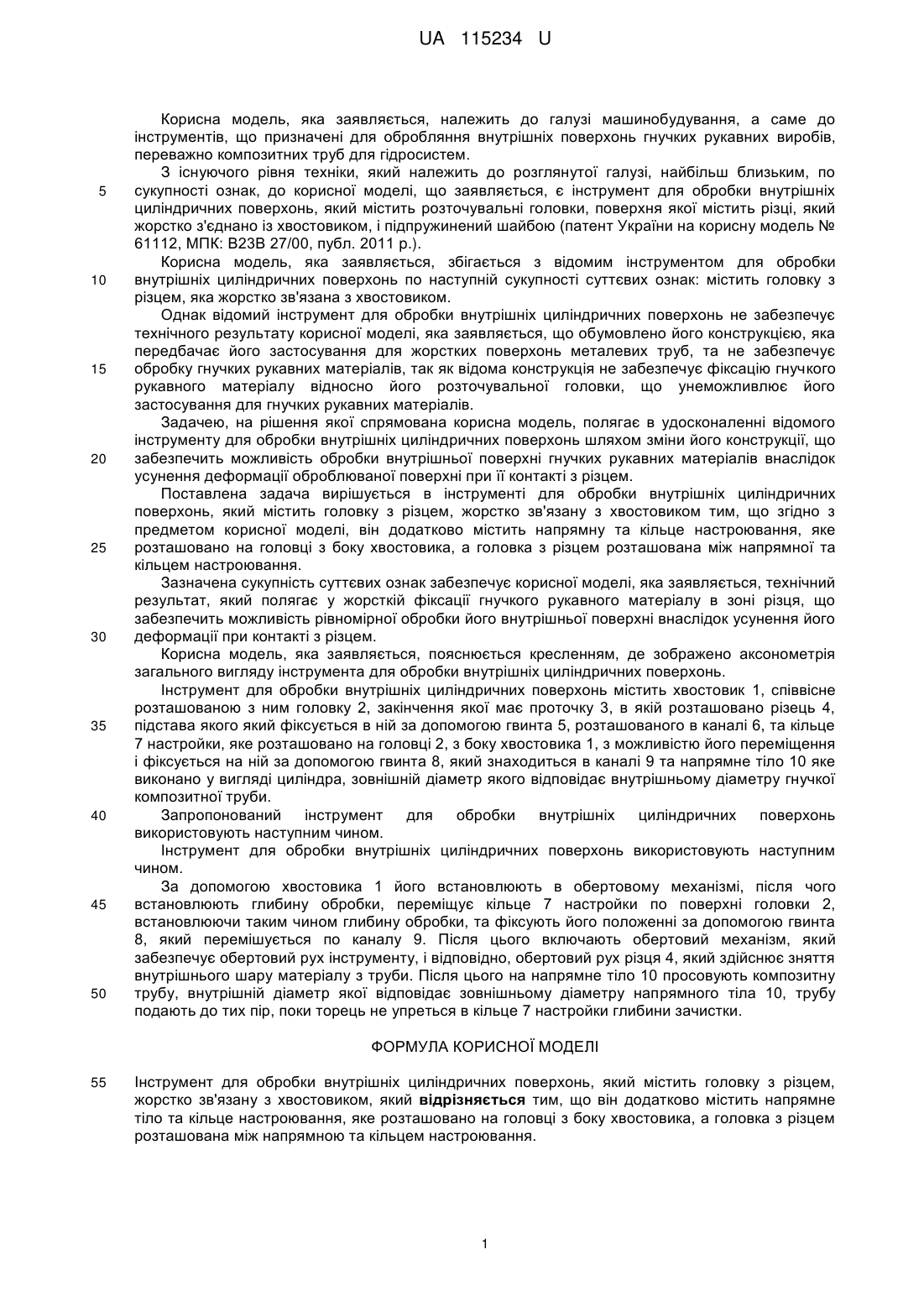

Реферат: Інструмент для обробки внутрішніх циліндричних поверхонь, який містить головку з різцем, жорстко зв'язану з хвостовиком, причому він додатково містить напрямне тіло та кільце настроювання, яке розташовано на головці з боку хвостовика, а головка з різцем розташована між напрямною та кільцем настроювання. UA 115234 U (54) ІНСТРУМЕНТ ДЛЯ ОБРОБКИ ВНУТРІШНІХ ЦИЛІНДРИЧНИХ ПОВЕРХОНЬ UA 115234 U UA 115234 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, яка заявляється, належить до галузі машинобудування, а саме до інструментів, що призначені для обробляння внутрішніх поверхонь гнучких рукавних виробів, переважно композитних труб для гідросистем. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, що заявляється, є інструмент для обробки внутрішніх циліндричних поверхонь, який містить розточувальні головки, поверхня якої містить різці, який жорстко з'єднано із хвостовиком, і підпружинений шайбою (патент України на корисну модель № 61112, МПК: В23В 27/00, публ. 2011 p.). Корисна модель, яка заявляється, збігається з відомим інструментом для обробки внутрішніх циліндричних поверхонь по наступній сукупності суттєвих ознак: містить головку з різцем, яка жорстко зв'язана з хвостовиком. Однак відомий інструмент для обробки внутрішніх циліндричних поверхонь не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка передбачає його застосування для жорстких поверхонь металевих труб, та не забезпечує обробку гнучких рукавних матеріалів, так як відома конструкція не забезпечує фіксацію гнучкого рукавного матеріалу відносно його розточувальної головки, що унеможливлює його застосування для гнучких рукавних матеріалів. Задачею, на рішення якої спрямована корисна модель, полягає в удосконаленні відомого інструменту для обробки внутрішніх циліндричних поверхонь шляхом зміни його конструкції, що забезпечить можливість обробки внутрішньої поверхні гнучких рукавних матеріалів внаслідок усунення деформації оброблюваної поверхні при її контакті з різцем. Поставлена задача вирішується в інструменті для обробки внутрішніх циліндричних поверхонь, який містить головку з різцем, жорстко зв'язану з хвостовиком тим, що згідно з предметом корисної моделі, він додатково містить напрямну та кільце настроювання, яке розташовано на головці з боку хвостовика, а головка з різцем розташована між напрямної та кільцем настроювання. Зазначена сукупність суттєвих ознак забезпечує корисної моделі, яка заявляється, технічний результат, який полягає у жорсткій фіксації гнучкого рукавного матеріалу в зоні різця, що забезпечить можливість рівномірної обробки його внутрішньої поверхні внаслідок усунення його деформації при контакті з різцем. Корисна модель, яка заявляється, пояснюється кресленням, де зображено аксонометрія загального вигляду інструмента для обробки внутрішніх циліндричних поверхонь. Інструмент для обробки внутрішніх циліндричних поверхонь містить хвостовик 1, співвісне розташованою з ним головку 2, закінчення якої має проточку 3, в якій розташовано різець 4, підстава якого який фіксується в ній за допомогою гвинта 5, розташованого в каналі 6, та кільце 7 настройки, яке розташовано на головці 2, з боку хвостовика 1, з можливістю його переміщення і фіксується на ній за допомогою гвинта 8, який знаходиться в каналі 9 та напрямне тіло 10 яке виконано у вигляді циліндра, зовнішній діаметр якого відповідає внутрішньому діаметру гнучкої композитної труби. Запропонований інструмент для обробки внутрішніх циліндричних поверхонь використовують наступним чином. Інструмент для обробки внутрішніх циліндричних поверхонь використовують наступним чином. За допомогою хвостовика 1 його встановлюють в обертовому механізмі, після чого встановлюють глибину обробки, переміщує кільце 7 настройки по поверхні головки 2, встановлюючи таким чином глибину обробки, та фіксують його положенні за допомогою гвинта 8, який перемішується по каналу 9. Після цього включають обертовий механізм, який забезпечує обертовий рух інструменту, і відповідно, обертовий рух різця 4, який здійснює зняття внутрішнього шару матеріалу з труби. Після цього на напрямне тіло 10 просовують композитну трубу, внутрішній діаметр якої відповідає зовнішньому діаметру напрямного тіла 10, трубу подають до тих пір, поки торець не упреться в кільце 7 настройки глибини зачистки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Інструмент для обробки внутрішніх циліндричних поверхонь, який містить головку з різцем, жорстко зв'язану з хвостовиком, який відрізняється тим, що він додатково містить напрямне тіло та кільце настроювання, яке розташовано на головці з боку хвостовика, а головка з різцем розташована між напрямною та кільцем настроювання. 1 UA 115234 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
