Відрізний верстат

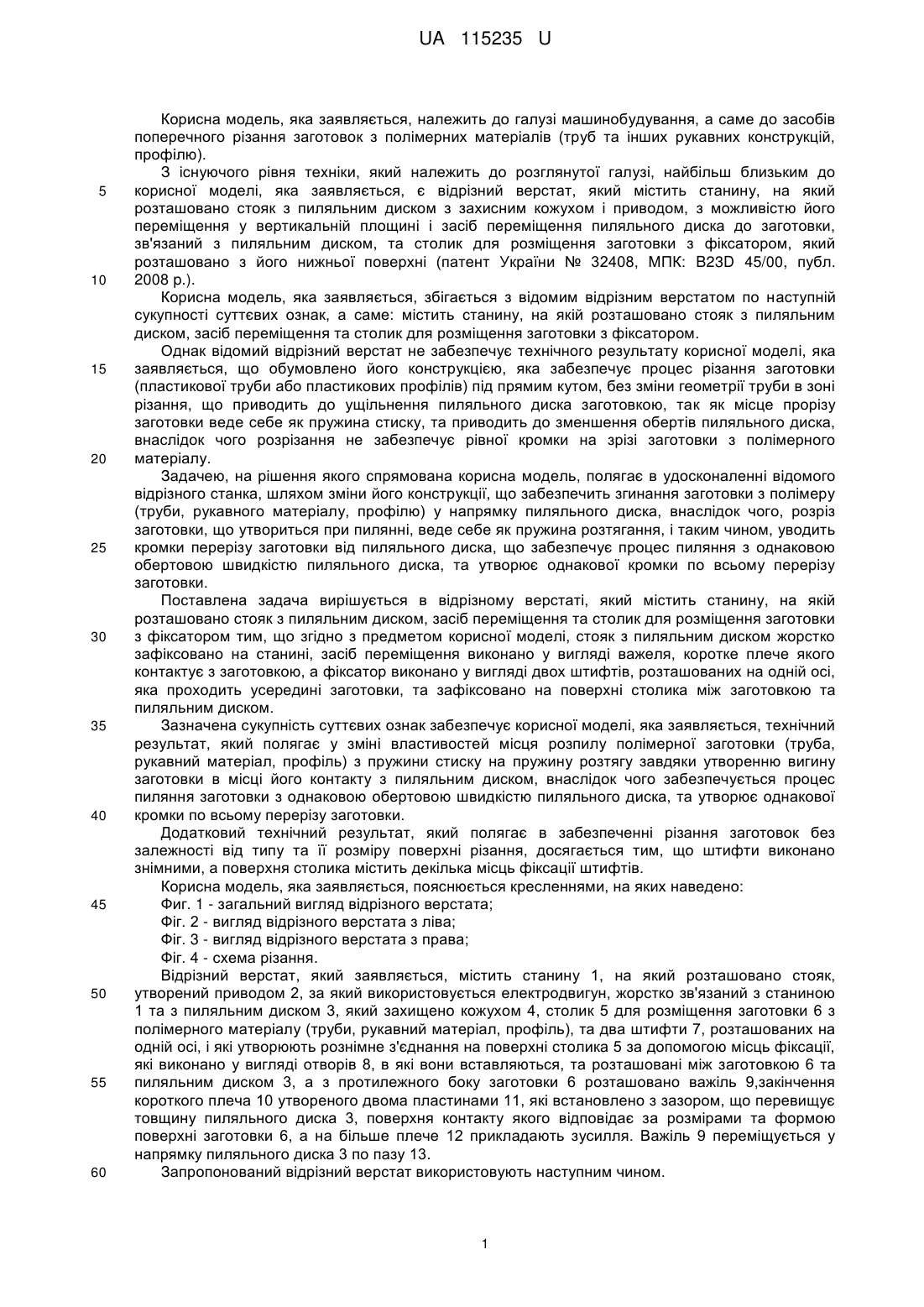

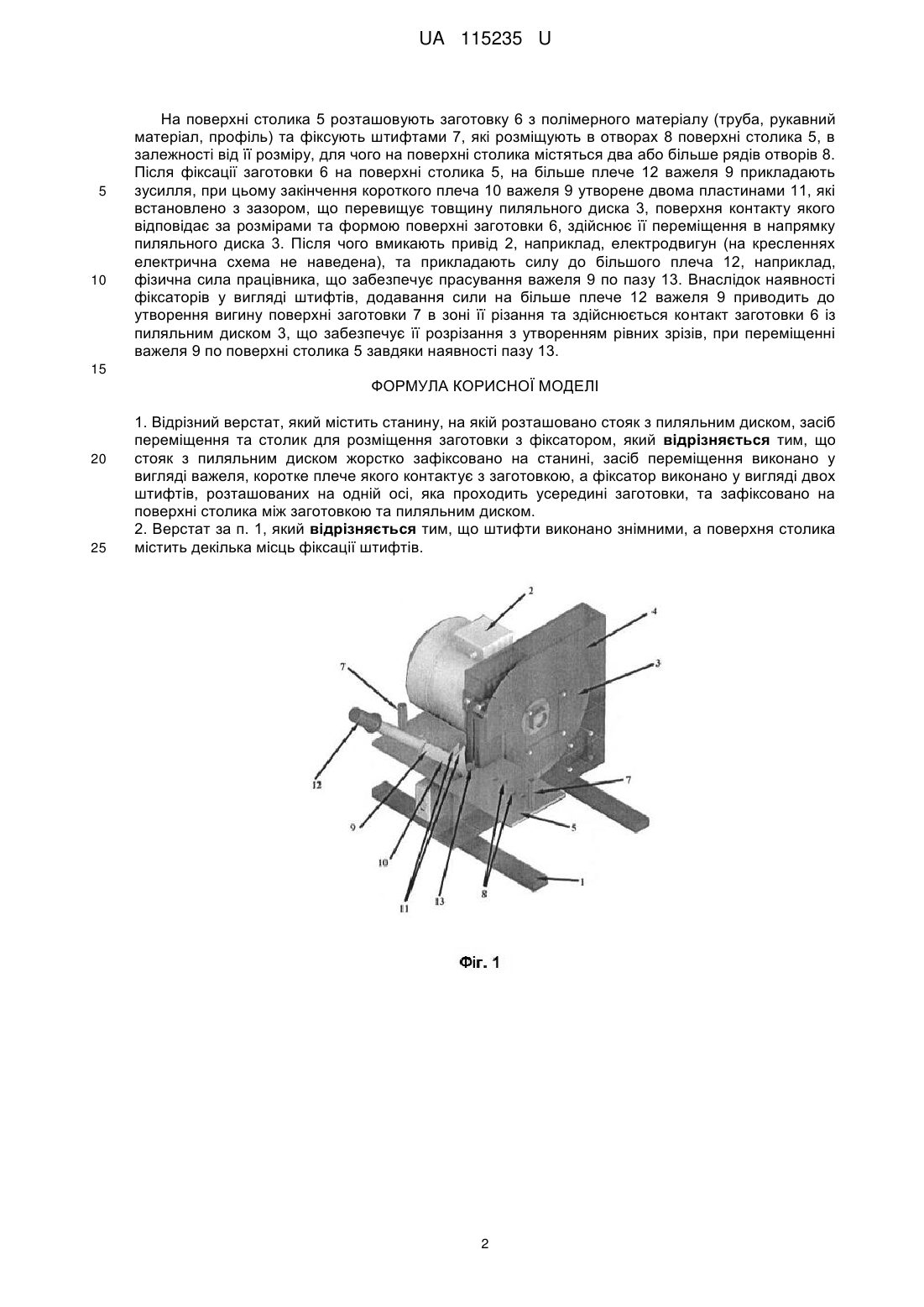

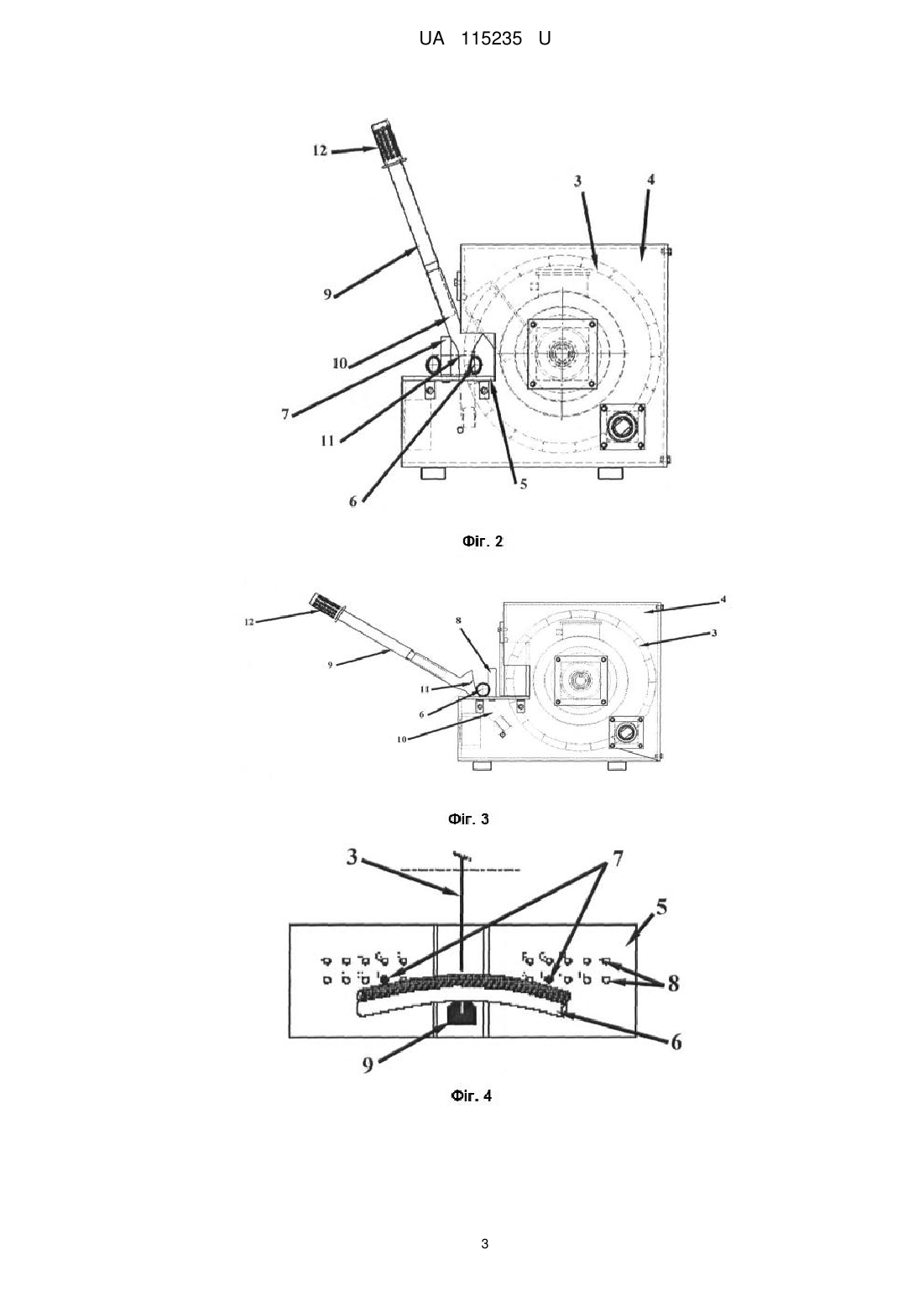

Реферат: Відрізний верстат, який містить станину, на якій розташовано стояк з пиляльним диском, засіб переміщення та столик для розміщення заготовки з фіксатором, причому стояк з пиляльним диском жорстко зафіксовано на станині, засіб переміщення виконано у вигляді важеля, коротке плече якого контактує з заготовкою, а фіксатор виконано у вигляді двох штифтів, розташованих на одній осі, яка проходить усередині заготовки, та зафіксовано на поверхні столика між заготовкою та пиляльним диском. UA 115235 U (12) UA 115235 U UA 115235 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі машинобудування, а саме до засобів поперечного різання заготовок з полімерних матеріалів (труб та інших рукавних конструкцій, профілю). З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, є відрізний верстат, який містить станину, на який розташовано стояк з пиляльним диском з захисним кожухом і приводом, з можливістю його переміщення у вертикальній площині і засіб переміщення пиляльного диска до заготовки, зв'язаний з пиляльним диском, та столик для розміщення заготовки з фіксатором, який розташовано з його нижньої поверхні (патент України № 32408, МПК: B23D 45/00, публ. 2008 p.). Корисна модель, яка заявляється, збігається з відомим відрізним верстатом по наступній сукупності суттєвих ознак, а саме: містить станину, на якій розташовано стояк з пиляльним диском, засіб переміщення та столик для розміщення заготовки з фіксатором. Однак відомий відрізний верстат не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка забезпечує процес різання заготовки (пластикової труби або пластикових профілів) під прямим кутом, без зміни геометрії труби в зоні різання, що приводить до ущільнення пиляльного диска заготовкою, так як місце прорізу заготовки веде себе як пружина стиску, та приводить до зменшення обертів пиляльного диска, внаслідок чого розрізання не забезпечує рівної кромки на зрізі заготовки з полімерного матеріалу. Задачею, на рішення якого спрямована корисна модель, полягає в удосконаленні відомого відрізного станка, шляхом зміни його конструкції, що забезпечить згинання заготовки з полімеру (труби, рукавного матеріалу, профілю) у напрямку пиляльного диска, внаслідок чого, розріз заготовки, що утвориться при пилянні, веде себе як пружина розтягання, і таким чином, уводить кромки перерізу заготовки від пиляльного диска, що забезпечує процес пиляння з однаковою обертовою швидкістю пиляльного диска, та утворює однакової кромки по всьому перерізу заготовки. Поставлена задача вирішується в відрізному верстаті, який містить станину, на якій розташовано стояк з пиляльним диском, засіб переміщення та столик для розміщення заготовки з фіксатором тим, що згідно з предметом корисної моделі, стояк з пиляльним диском жорстко зафіксовано на станині, засіб переміщення виконано у вигляді важеля, коротке плече якого контактує з заготовкою, а фіксатор виконано у вигляді двох штифтів, розташованих на одній осі, яка проходить усередині заготовки, та зафіксовано на поверхні столика між заготовкою та пиляльним диском. Зазначена сукупність суттєвих ознак забезпечує корисної моделі, яка заявляється, технічний результат, який полягає у зміні властивостей місця розпилу полімерної заготовки (труба, рукавний матеріал, профіль) з пружини стиску на пружину розтягу завдяки утворенню вигину заготовки в місці його контакту з пиляльним диском, внаслідок чого забезпечується процес пиляння заготовки з однаковою обертовою швидкістю пиляльного диска, та утворює однакової кромки по всьому перерізу заготовки. Додатковий технічний результат, який полягає в забезпеченні різання заготовок без залежності від типу та її розміру поверхні різання, досягається тим, що штифти виконано знімними, а поверхня столика містить декілька місць фіксації штифтів. Корисна модель, яка заявляється, пояснюється кресленнями, на яких наведено: Фиг. 1 - загальний вигляд відрізного верстата; Фіг. 2 - вигляд відрізного верстата з ліва; Фіг. 3 - вигляд відрізного верстата з права; Фіг. 4 - схема різання. Відрізний верстат, який заявляється, містить станину 1, на який розташовано стояк, утворений приводом 2, за який використовується електродвигун, жорстко зв'язаний з станиною 1 та з пиляльним диском 3, який захищено кожухом 4, столик 5 для розміщення заготовки 6 з полімерного матеріалу (труби, рукавний матеріал, профіль), та два штифти 7, розташованих на одній осі, і які утворюють рознімне з'єднання на поверхні столика 5 за допомогою місць фіксації, які виконано у вигляді отворів 8, в які вони вставляються, та розташовані між заготовкою 6 та пиляльним диском 3, а з протилежного боку заготовки 6 розташовано важіль 9,закінчення короткого плеча 10 утвореного двома пластинами 11, які встановлено з зазором, що перевищує товщину пиляльного диска 3, поверхня контакту якого відповідає за розмірами та формою поверхні заготовки 6, а на більше плече 12 прикладають зусилля. Важіль 9 переміщується у напрямку пиляльного диска 3 по пазу 13. Запропонований відрізний верстат використовують наступним чином. 1 UA 115235 U 5 10 На поверхні столика 5 розташовують заготовку 6 з полімерного матеріалу (труба, рукавний матеріал, профіль) та фіксують штифтами 7, які розміщують в отворах 8 поверхні столика 5, в залежності від її розміру, для чого на поверхні столика містяться два або більше рядів отворів 8. Після фіксації заготовки 6 на поверхні столика 5, на більше плече 12 важеля 9 прикладають зусилля, при цьому закінчення короткого плеча 10 важеля 9 утворене двома пластинами 11, які встановлено з зазором, що перевищує товщину пиляльного диска 3, поверхня контакту якого відповідає за розмірами та формою поверхні заготовки 6, здійснює її переміщення в напрямку пиляльного диска 3. Після чого вмикають привід 2, наприклад, електродвигун (на кресленнях електрична схема не наведена), та прикладають силу до більшого плеча 12, наприклад, фізична сила працівника, що забезпечує прасування важеля 9 по пазу 13. Внаслідок наявності фіксаторів у вигляді штифтів, додавання сили на більше плече 12 важеля 9 приводить до утворення вигину поверхні заготовки 7 в зоні її різання та здійснюється контакт заготовки 6 із пиляльним диском 3, що забезпечує її розрізання з утворенням рівних зрізів, при переміщенні важеля 9 по поверхні столика 5 завдяки наявності пазу 13. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Відрізний верстат, який містить станину, на якій розташовано стояк з пиляльним диском, засіб переміщення та столик для розміщення заготовки з фіксатором, який відрізняється тим, що стояк з пиляльним диском жорстко зафіксовано на станині, засіб переміщення виконано у вигляді важеля, коротке плече якого контактує з заготовкою, а фіксатор виконано у вигляді двох штифтів, розташованих на одній осі, яка проходить усередині заготовки, та зафіксовано на поверхні столика між заготовкою та пиляльним диском. 2. Верстат за п. 1, який відрізняється тим, що штифти виконано знімними, а поверхня столика містить декілька місць фіксації штифтів. 2 UA 115235 U 3 UA 115235 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
