B23B 51/10 — зенкери

Номер патенту: 88484

Опубліковано: 25.03.2014

Автори: Крупа Володимир Васильович, Кривий Петро Дмитрович, Кушпіль Володимир Степанович, Островський Максим Ігорович

МПК: B23B 51/10

Мітки: зенкер

Формула / Реферат:

Зенкер, що складається з корпусу, в якому виконані хвостовик з різьбовою частиною та робоча частина, різальних елементів, центрального у хвостовику отвору і каналів для підводу змащувально-охолоджуючої рідини (ЗОР) в зону різання та напрямних елементів, який відрізняється тим, що в робочій частині корпусу виконано чотири поздовжніх пази, бокові поверхні та дно яких розміщені під кутом до поздовжньої осі корпусу, причому сліди бокових...

Номер патенту: 73092

Опубліковано: 10.09.2012

Автори: Крупа Володимир Васильович, Кривий Петро Дмитрович

МПК: B23B 51/10

Мітки: внутрішніх, багатолезовий, інструмент, розточування, витяжного, поверхонь, різальний, циліндричних

Формула / Реферат:

Багатолезовий різальний інструмент для витяжного розточування внутрішніх циліндричних поверхонь, що складається з корпуса, в якому виконані хвостовик з різьбовою частиною та робоча частина, різальних елементів, центрального у хвостовику отвору і каналів для підводу змащувально-охолоджуючої рідини (ЗОР) в зону різання та напрямних елементів і в робочій частині корпуса виконані чотири попарно діаметрально протилежно розміщені, перший по...

Номер патенту: 67542

Опубліковано: 27.02.2012

Автори: Крупа Володимир Васильович, Кушпіль Володимир Степанович, Кривий Петро Дмитрович

МПК: B23B 51/10

Мітки: протяжного, різальний, інструмент, багатолезовий, поверхонь, циліндричних, внутрішніх, розточування

Формула / Реферат:

Багатолезовий різальний інструмент для протяжного розточування внутрішніх циліндричних поверхонь, що складається з корпусу, в якому виконані хвостовик з різьбовою частиною та робоча частина, різальних елементів, центрального у хвостовику отвору і каналів для підводу змащувально-охолоджуючої рідини в зону різання та напрямних елементів, який відрізняється тим, що в робочій частині корпусу виконані чотири попарно діаметрально протилежно...

Номер патенту: 75982

Опубліковано: 15.06.2006

Автор: Скочко Євген Вікторович

МПК: B23B 51/10

Мітки: конічна, зенківка

Формула / Реферат:

Конічна зенківка, що включає хвостовик та конічну головку, в якій виконано два зміщених відносно осі інструмента отвори, яка відрізняється тим, що отвори виконано конічними з чотирма загальними прямолінійними твірними, які співпадають з поверхнею конічної головки, а між нею і хвостовиком виконано додатковий отвір, вісь якого перпендикулярна осі зенківки і від якого конічна головка розрізана двома пазами зі створенням двох пружних...

Номер патенту: 7153

Опубліковано: 15.06.2005

Автори: Мартиненко Володимир Якимович, Луців Ігор Володимирович, Вовк Юрій Ярославович

МПК: B23B 51/10

Мітки: отворів, обробки, інструмент

Формула / Реферат:

Інструмент для оброки отворів, що складається з оправки, на якій встановлені різальні пластини і розточувальний блок, з'єднаний з С-подібною пружиною, який відрізняється тим, що на вільних кінцях С-подібної пружини встановлені опорні гвинти.

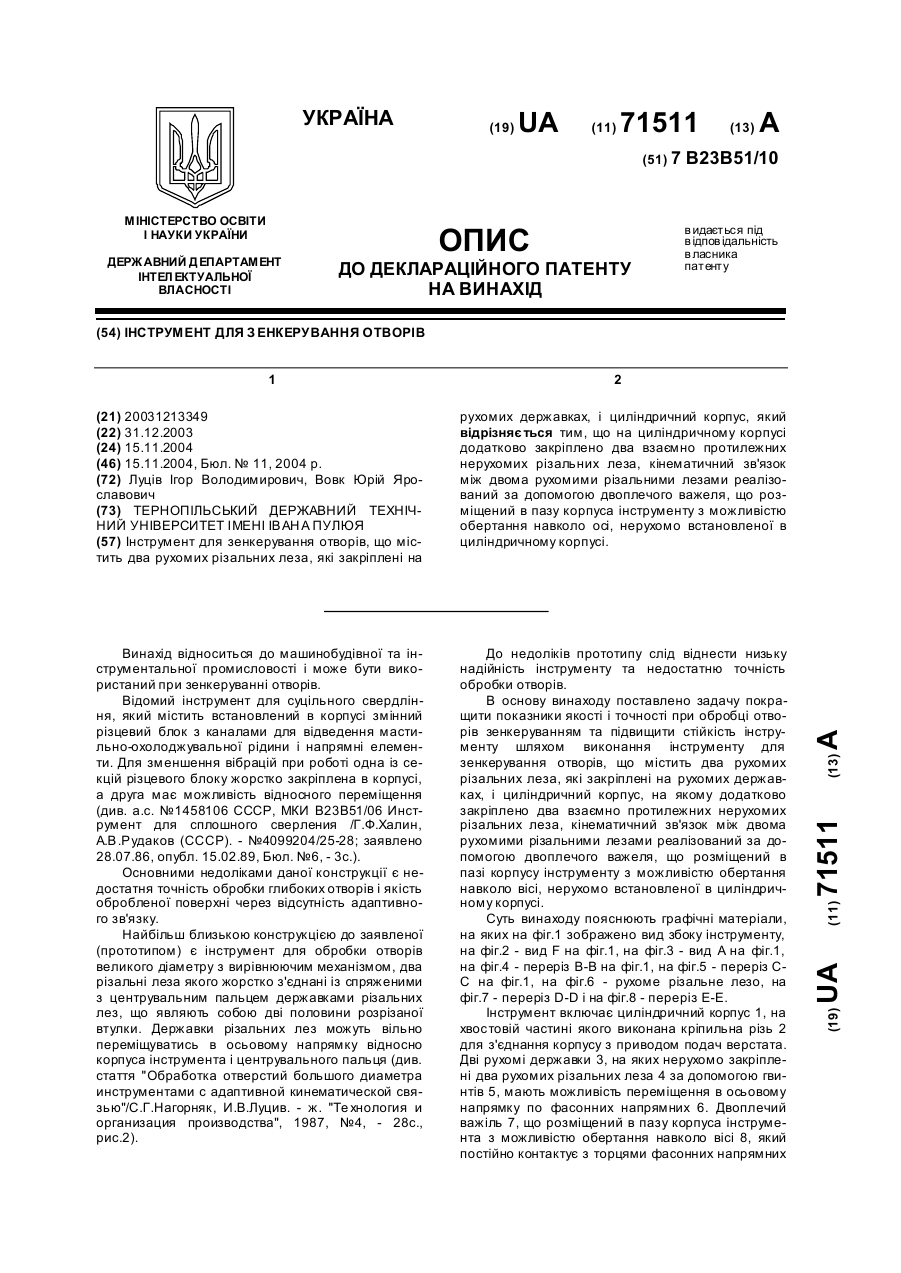

Номер патенту: 71511

Опубліковано: 15.11.2004

Автори: Вовк Юрій Ярославович, Луців Ігор Володимирович

МПК: B23B 51/10

Мітки: зенкерування, інструмент, отворів

Формула / Реферат:

Інструмент для зенкерування отворів, що містить два рухомих різальних леза, які закріплені на рухомих державках, і циліндричний корпус, який відрізняється тим, що на циліндричному корпусі додатково закріплено два взаємно протилежних нерухомих різальних леза, кінематичний зв'язок між двома рухомими різальними лезами реалізований за допомогою двоплечого важеля, що розміщений в пазу корпуса інструменту з можливістю обертання навколо осі,...

Номер патенту: 62669

Опубліковано: 15.12.2003

Автори: Луців Ігор Володимирович, Вовк Юрій Ярославович

МПК: B23B 51/10

Мітки: обробки, отворів, інструмент

Формула / Реферат:

Інструмент для обробки отворів, що складається з оправки, на якій встановлені різальні пластини і розточувальний блок, який відрізняється тим, що розточувальний блок, з'єднаний з С-подібною пружиною, встановлений у пазу оправки, причому С-подібна пружина служить опорою розточувального блока.

Номер патенту: 9466

Опубліковано: 30.09.1996

Автори: Книгін Валерій Викторович, Бабушкін Анатолій Іванович, Шалбаян Віталій Армаісович, Куцевич Валерій Людвигович

МПК: B23B 51/10

Мітки: зенковка

Формула / Реферат:

1. Зенковка, имеющая корпус с хвостовиком и со сходящимися на конус перьями, имеющими режущие кромки, направляющий штифт, зафик­сированный в сквозном центральном отверстии корпуса зенковки, отличающаяся тем, что, с целью повышения точности обработки, направля­ющий штифт установлен в корпусе с возможно­стью вращения.2. Зенковка по п. 1, отличающаяся тем, что коли­чество устанавливаемых в корпусе фиксаторов равно количеству режущих...

Номер патенту: 3409

Опубліковано: 27.12.1994

Автор: Пожидаєв Олександр Валентинович

МПК: B23B 51/10

Мітки: зенкер

Формула / Реферат:

Зенкер, в корпусе которого эксцентрично его оси выполнено резьбовое отверстие, предназначенное для размещения головки с режущими пластинами, расположенными асимметрично друг относительно друга в угловом и радиальном направлениях, причем в упомянутом резьбовом отверстии установлен пакет элементов, предназначенных для взаимодействия со стержнем, а головка установлена с возможностью осевого перемещения и поворота относительно корпуса,...
