Пристрій для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь

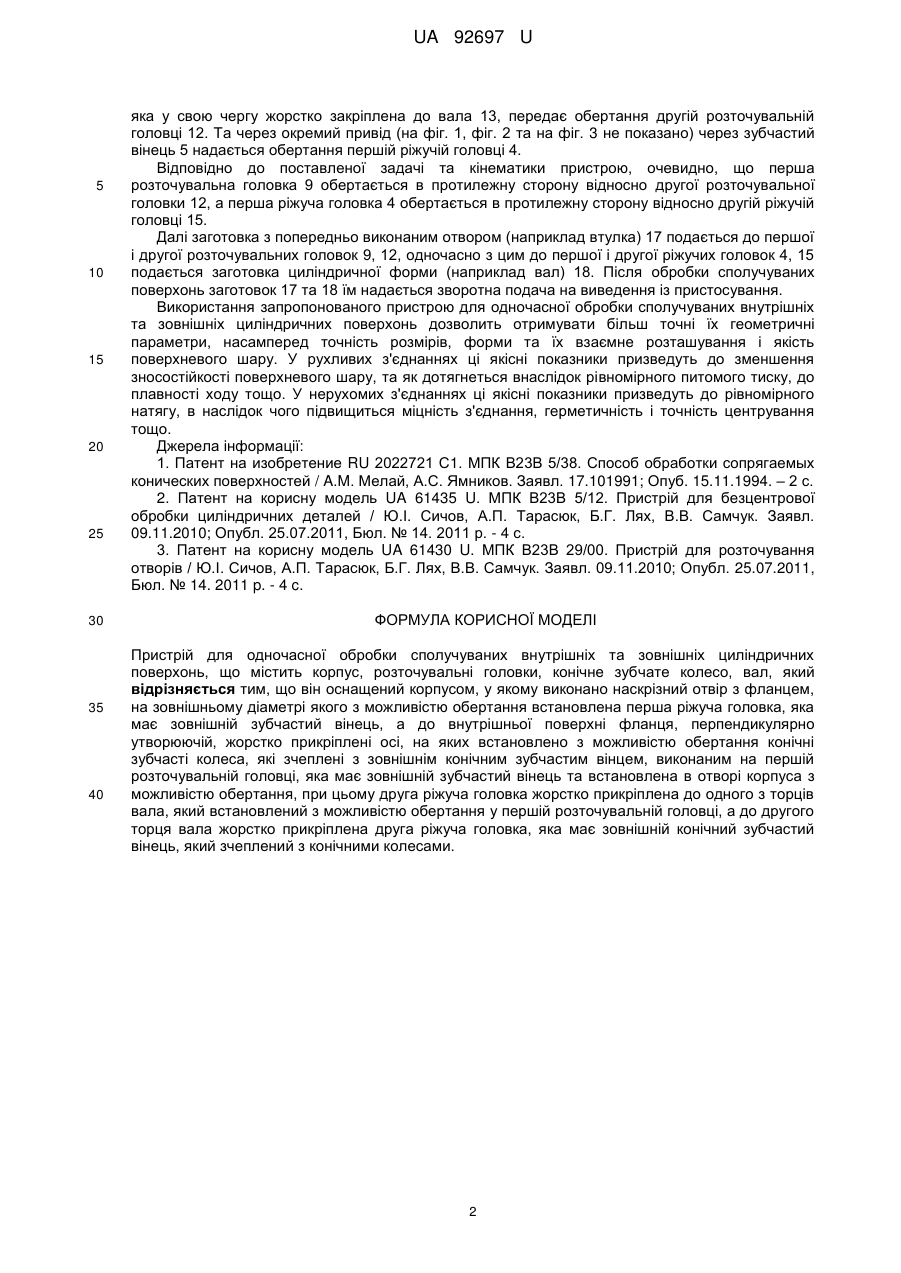

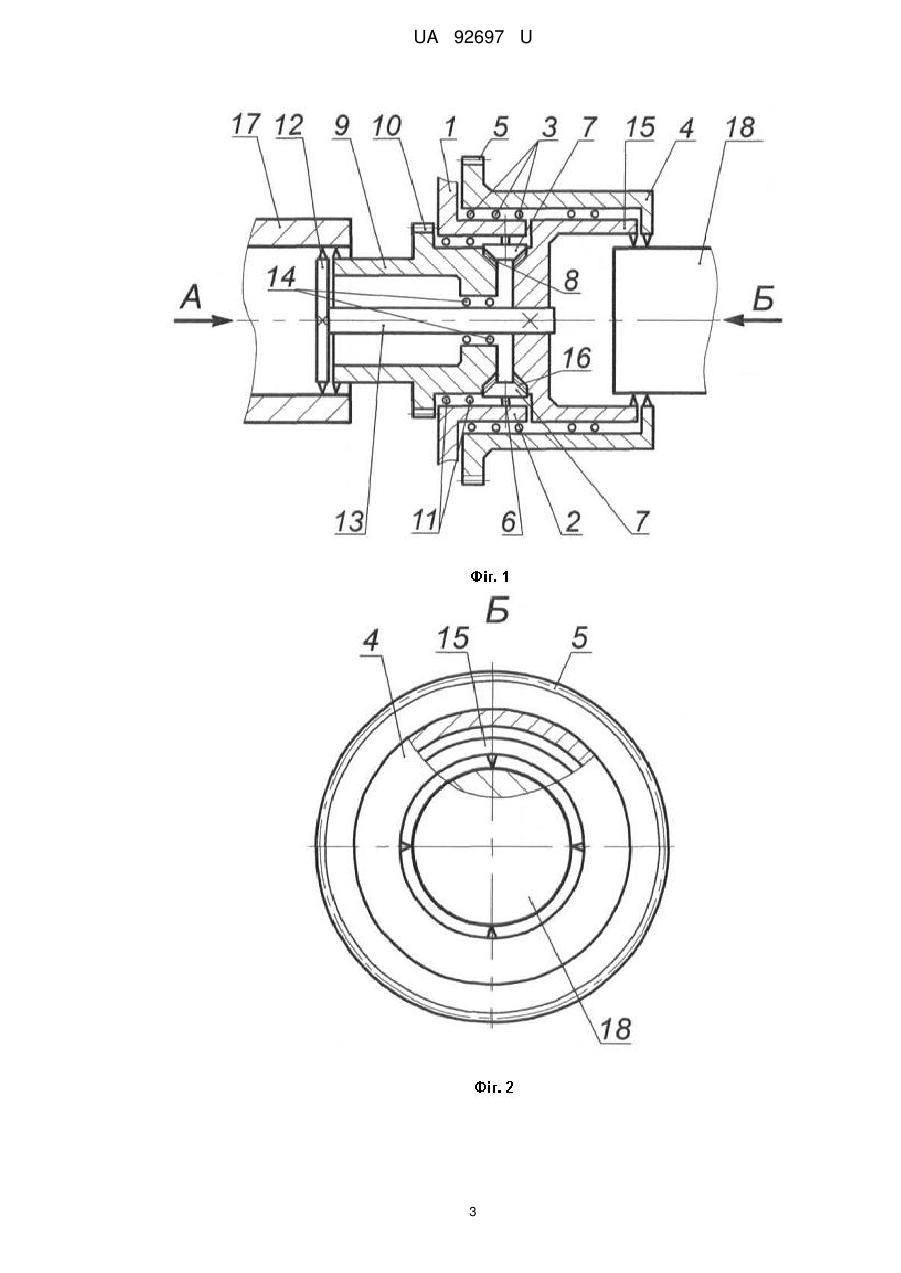

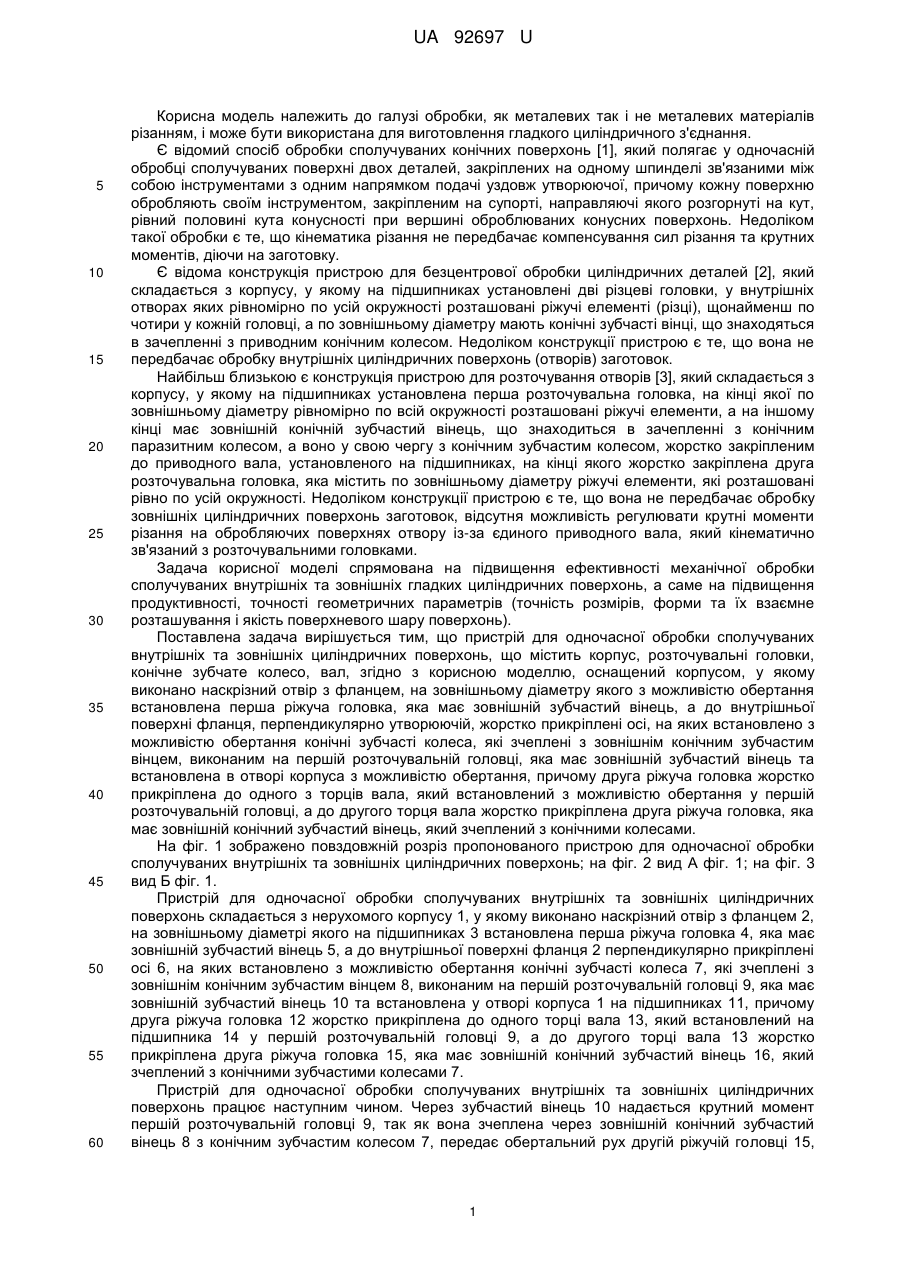

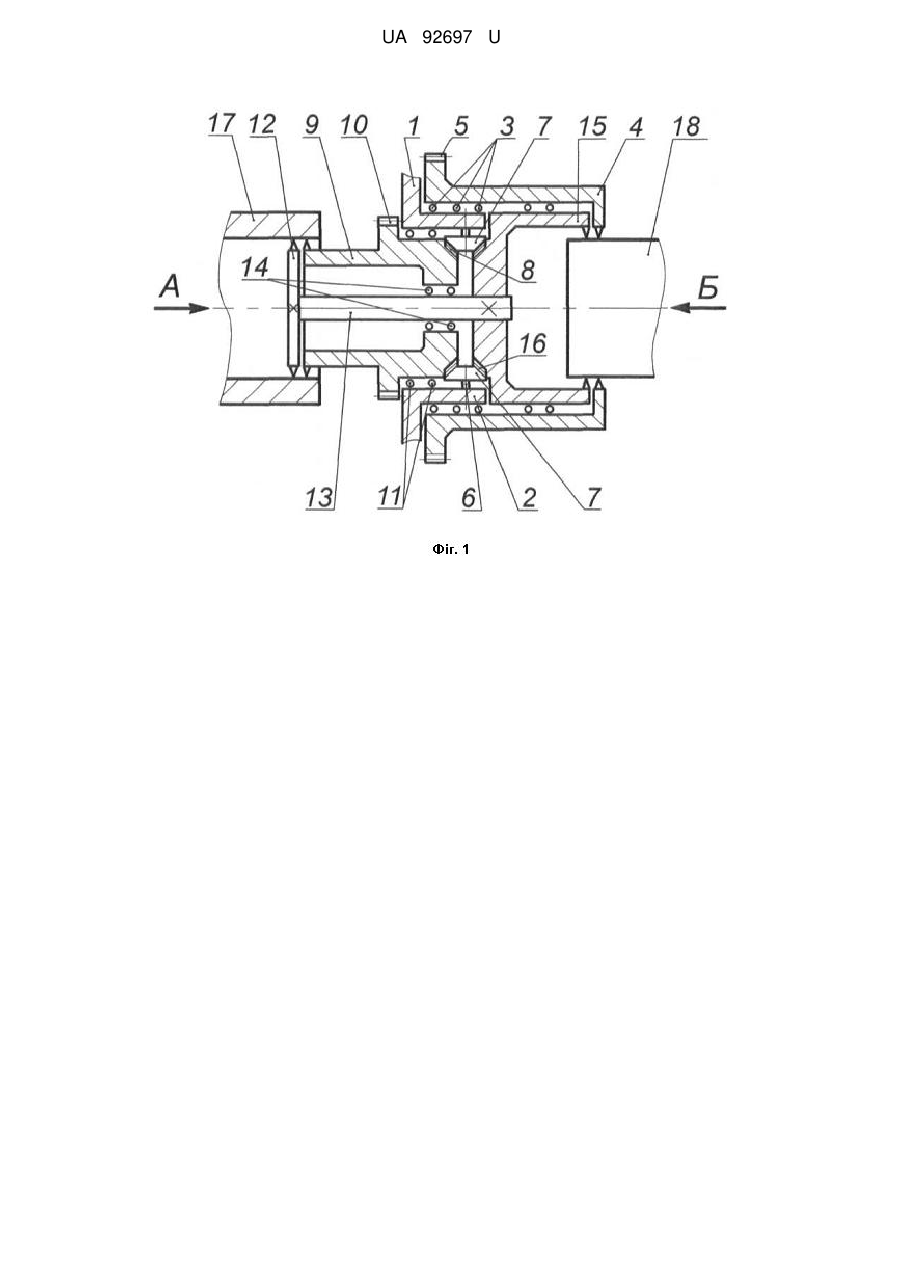

Реферат: Пристрій для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь містить корпус, розточувальні головки, конічне зубчате колесо, вал. Корпус, у якому виконано наскрізний отвір з фланцем, на зовнішньому діаметрі якого з можливістю обертання встановлена перша ріжуча головка, яка має зовнішній зубчастий вінець. До внутрішньої поверхні фланця, перпендикулярно утворюючій, жорстко прикріплені осі, на яких встановлено з можливістю обертання конічні зубчасті колеса, які зчеплені з зовнішнім конічним зубчастим вінцем, виконаним на першій розточувальній головці, яка має зовнішній зубчастий вінець та встановлена в отворі корпуса з можливістю обертання. При цьому друга ріжуча головка жорстко прикріплена до одного з торців вала, який встановлений з можливістю обертання у першій розточувальній головці, а до другого торця вала жорстко прикріплена друга ріжуча головка, яка має зовнішній конічний зубчастий вінець, який зчеплений з конічними колесами. UA 92697 U (12) UA 92697 U UA 92697 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обробки, як металевих так і не металевих матеріалів різанням, і може бути використана для виготовлення гладкого циліндричного з'єднання. Є відомий спосіб обробки сполучуваних конічних поверхонь [1], який полягає у одночасній обробці сполучуваних поверхні двох деталей, закріплених на одному шпинделі зв'язаними між собою інструментами з одним напрямком подачі уздовж утворюючої, причому кожну поверхню обробляють своїм інструментом, закріпленим на супорті, направляючі якого розгорнуті на кут, рівний половині кута конусності при вершині оброблюваних конусних поверхонь. Недоліком такої обробки є те, що кінематика різання не передбачає компенсування сил різання та крутних моментів, діючи на заготовку. Є відома конструкція пристрою для безцентрової обробки циліндричних деталей [2], який складається з корпусу, у якому на підшипниках установлені дві різцеві головки, у внутрішніх отворах яких рівномірно по усій окружності розташовані ріжучі елементі (різці), щонайменш по чотири у кожній головці, а по зовнішньому діаметру мають конічні зубчасті вінці, що знаходяться в зачепленні з приводним конічним колесом. Недоліком конструкції пристрою є те, що вона не передбачає обробку внутрішніх циліндричних поверхонь (отворів) заготовок. Найбільш близькою є конструкція пристрою для розточування отворів [3], який складається з корпусу, у якому на підшипниках установлена перша розточувальна головка, на кінці якої по зовнішньому діаметру рівномірно по всій окружності розташовані ріжучі елементи, а на іншому кінці має зовнішній конічній зубчастий вінець, що знаходиться в зачепленні з конічним паразитним колесом, а воно у свою чергу з конічним зубчастим колесом, жорстко закріпленим до приводного вала, установленого на підшипниках, на кінці якого жорстко закріплена друга розточувальна головка, яка містить по зовнішньому діаметру ріжучі елементи, які розташовані рівно по усій окружності. Недоліком конструкції пристрою є те, що вона не передбачає обробку зовнішніх циліндричних поверхонь заготовок, відсутня можливість регулювати крутні моменти різання на обробляючих поверхнях отвору із-за єдиного приводного вала, який кінематично зв'язаний з розточувальними головками. Задача корисної моделі спрямована на підвищення ефективності механічної обробки сполучуваних внутрішніх та зовнішніх гладких циліндричних поверхонь, а саме на підвищення продуктивності, точності геометричних параметрів (точність розмірів, форми та їх взаємне розташування і якість поверхневого шару поверхонь). Поставлена задача вирішується тим, що пристрій для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь, що містить корпус, розточувальні головки, конічне зубчате колесо, вал, згідно з корисною моделлю, оснащений корпусом, у якому виконано наскрізний отвір з фланцем, на зовнішньому діаметру якого з можливістю обертання встановлена перша ріжуча головка, яка має зовнішній зубчастий вінець, а до внутрішньої поверхні фланця, перпендикулярно утворюючій, жорстко прикріплені осі, на яких встановлено з можливістю обертання конічні зубчасті колеса, які зчеплені з зовнішнім конічним зубчастим вінцем, виконаним на першій розточувальній головці, яка має зовнішній зубчастий вінець та встановлена в отворі корпуса з можливістю обертання, причому друга ріжуча головка жорстко прикріплена до одного з торців вала, який встановлений з можливістюобертання у першій розточувальній головці, а до другого торця вала жорстко прикріплена друга ріжуча головка, яка має зовнішній конічний зубчастий вінець, який зчеплений з конічними колесами. На фіг. 1 зображено повздовжній розріз пропонованого пристрою для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь; на фіг. 2 вид А фіг. 1; на фіг. 3 вид Б фіг. 1. Пристрій для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь складається з нерухомого корпусу 1, у якому виконано наскрізний отвір з фланцем 2, на зовнішньому діаметрі якого на підшипниках 3 встановлена перша ріжуча головка 4, яка має зовнішній зубчастий вінець 5, а до внутрішньої поверхні фланця 2 перпендикулярно прикріплені осі 6, на яких встановлено з можливістю обертання конічні зубчасті колеса 7, які зчеплені з зовнішнім конічним зубчастим вінцем 8, виконаним на першій розточувальній головці 9, яка має зовнішній зубчастий вінець 10 та встановлена у отворі корпуса 1 на підшипниках 11, причому друга ріжуча головка 12 жорстко прикріплена до одного торці вала 13, який встановлений на підшипника 14 у першій розточувальній головці 9, а до другого торці вала 13 жорстко прикріплена друга ріжуча головка 15, яка має зовнішній конічний зубчастий вінець 16, який зчеплений з конічними зубчастими колесами 7. Пристрій для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь працює наступним чином. Через зубчастий вінець 10 надається крутний момент першій розточувальній головці 9, так як вона зчеплена через зовнішній конічний зубчастий вінець 8 з конічним зубчастим колесом 7, передає обертальний рух другій ріжучій головці 15, 1 UA 92697 U 5 10 15 20 25 30 35 40 яка у свою чергу жорстко закріплена до вала 13, передає обертання другій розточувальній головці 12. Та через окремий привід (на фіг. 1, фіг. 2 та на фіг. 3 не показано) через зубчастий вінець 5 надається обертання першій ріжучій головці 4. Відповідно до поставленої задачі та кінематики пристрою, очевидно, що перша розточувальна головка 9 обертається в протилежну сторону відносно другої розточувальної головки 12, а перша ріжуча головка 4 обертається в протилежну сторону відносно другій ріжучій головці 15. Далі заготовка з попередньо виконаним отвором (наприклад втулка) 17 подається до першої і другої розточувальних головок 9, 12, одночасно з цим до першої і другої ріжучих головок 4, 15 подається заготовка циліндричної форми (наприклад вал) 18. Після обробки сполучуваних поверхонь заготовок 17 та 18 їм надається зворотна подача на виведення із пристосування. Використання запропонованого пристрою для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь дозволить отримувати більш точні їх геометричні параметри, насамперед точність розмірів, форми та їх взаємне розташування і якість поверхневого шару. У рухливих з'єднаннях ці якісні показники призведуть до зменшення зносостійкості поверхневого шару, та як дотягнеться внаслідок рівномірного питомого тиску, до плавності ходу тощо. У нерухомих з'єднаннях ці якісні показники призведуть до рівномірного натягу, в наслідок чого підвищиться міцність з'єднання, герметичність і точність центрування тощо. Джерела інформації: 1. Патент на изобретение RU 2022721 С1. МПК В23В 5/38. Способ обработки сопрягаемых конических поверхностей / A.M. Мелай, А.С. Ямников. Заявл. 17.101991; Опуб. 15.11.1994. – 2 с. 2. Патент на корисну модель UA 61435 U. МПК В23В 5/12. Пристрій для безцентрової обробки циліндричних деталей / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. Заявл. 09.11.2010; Опубл. 25.07.2011, Бюл. № 14. 2011 р. - 4 с. 3. Патент на корисну модель UA 61430 U. МПК В23В 29/00. Пристрій для розточування отворів / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. Заявл. 09.11.2010; Опубл. 25.07.2011, Бюл. № 14. 2011 p. - 4 c. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для одночасної обробки сполучуваних внутрішніх та зовнішніх циліндричних поверхонь, що містить корпус, розточувальні головки, конічне зубчате колесо, вал, який відрізняється тим, що він оснащений корпусом, у якому виконано наскрізний отвір з фланцем, на зовнішньому діаметрі якого з можливістю обертання встановлена перша ріжуча головка, яка має зовнішній зубчастий вінець, а до внутрішньої поверхні фланця, перпендикулярно утворюючій, жорстко прикріплені осі, на яких встановлено з можливістю обертання конічні зубчасті колеса, які зчеплені з зовнішнім конічним зубчастим вінцем, виконаним на першій розточувальній головці, яка має зовнішній зубчастий вінець та встановлена в отворі корпуса з можливістю обертання, при цьому друга ріжуча головка жорстко прикріплена до одного з торців вала, який встановлений з можливістю обертання у першій розточувальній головці, а до другого торця вала жорстко прикріплена друга ріжуча головка, яка має зовнішній конічний зубчастий вінець, який зчеплений з конічними колесами. 2 UA 92697 U 3 UA 92697 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
