Пристрій для переміщення вантажів на основі ланцюгових кількарядних конвеєрів

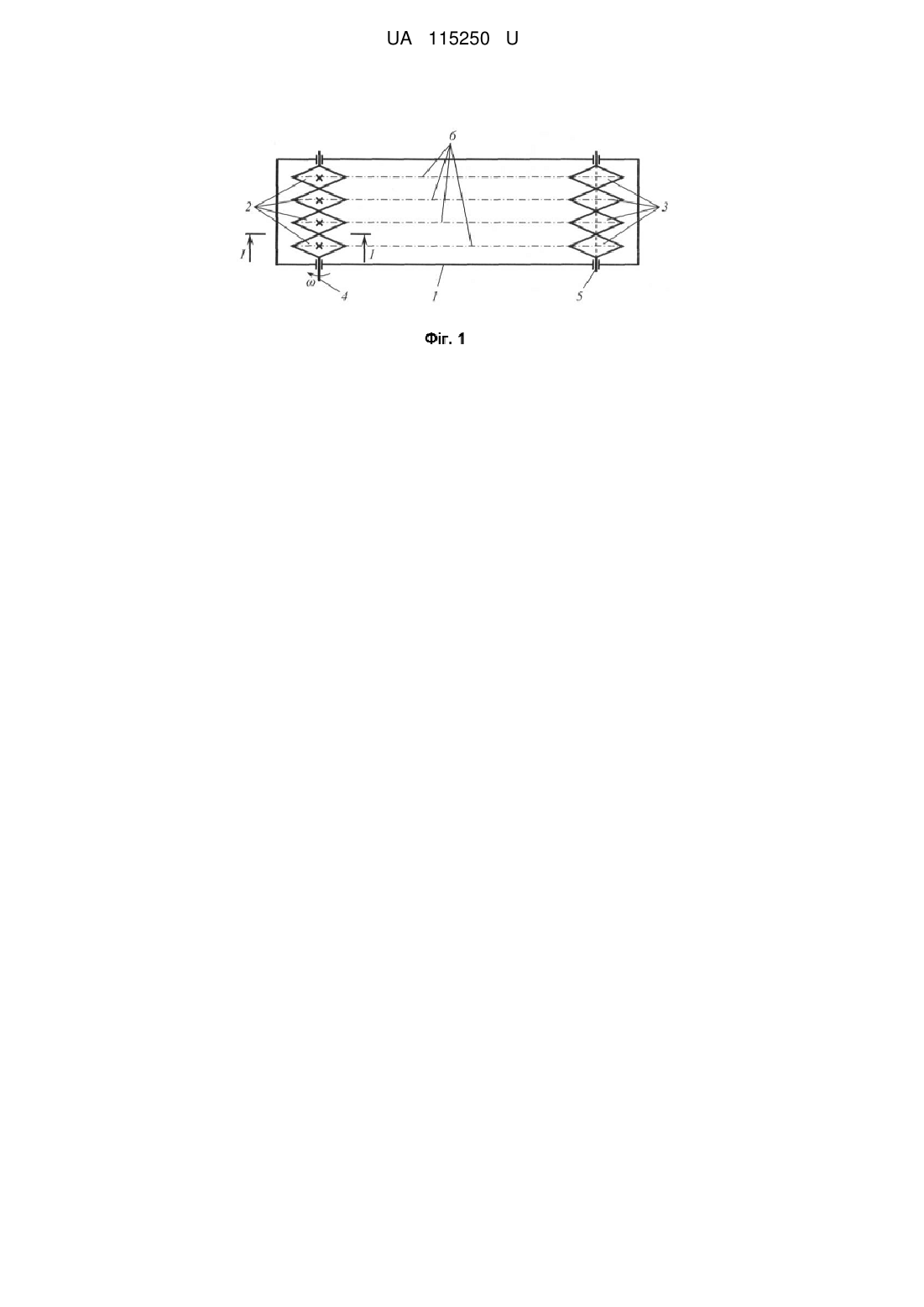

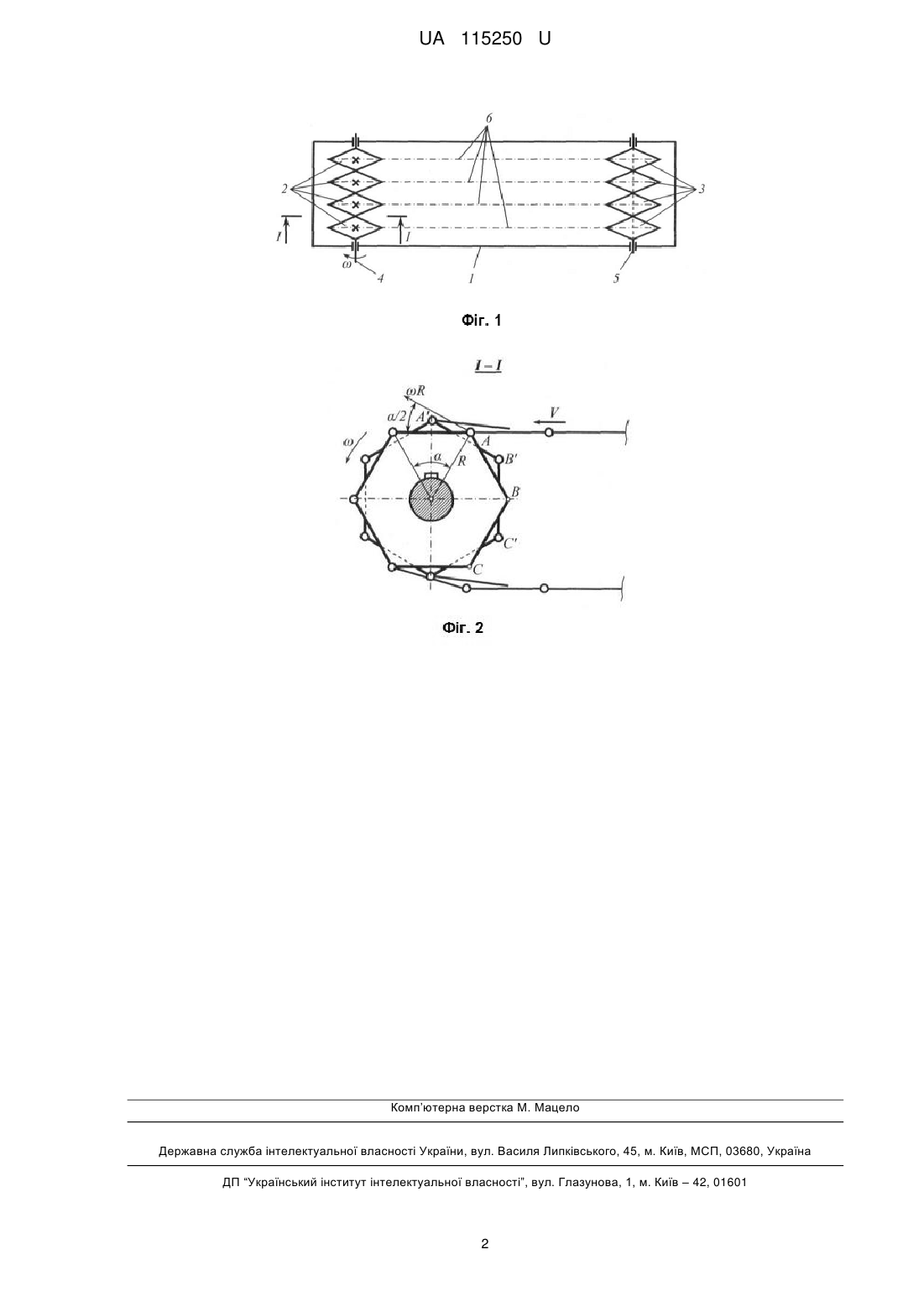

Реферат: Пристрій для переміщення вантажів на основі ланцюгових кількарядних конвеєрів складається з каркаса, ведучих і ведених зірочок, ведучого вала та осі для встановлення ведених зірочок та тягових ланцюгів. Ведучі зірочки встановлені на ведучому валу попарно зміщеними на половину кутового кроку зубців =360/z. UA 115250 U (12) UA 115250 U UA 115250 U 5 10 15 20 25 30 35 40 45 50 Пристрій належить до технологічного обладнання, яке призначене для переміщення вантажів і може бути використаний в харчовій, мікробіологічній, фармацевтичній, хімічній галузях та машинобудуванні. Відомий пристрій для переміщення вантажів [Патент 58946 UA МПК В65В 5/10 (2006.01) Бюл. 8, 2011 p.], який містить каркас, ведучі та ведені зірочки, ведучий вал, вісь для встановлення ведених зірочок і тягові ланцюги. Але вказаний пристрій, забезпечуючи зменшення динамічних навантажень на ведучий вал і елементи привода, не приводить до рекуперації кінетичної енергії через відсутність синхронізації режимів прискореного і сповільненого рухів ланцюгів, пов'язаних з нерівномірністю їх швидкостей, і супроводжується підвищеними енергетичними витратами. В основу корисної моделі поставлена задача, що полягає в удосконаленні пристрою для переміщення вантажів на основі кількарядних ланцюгових конвеєрів шляхом зміни конструкції, що забезпечує синхронізацію режимів прискореного і сповільненого рухів ланцюгів, рекуперацію кінетичної енергії, зниження енергетичних витрат та підвищення надійності і довговічності пристрою. Поставлена задача вирішується за рахунок того, що пристрій для переміщення вантажів на основі кількарядних ланцюгових конвеєрів містить каркас, ведучі та ведені зірочки, ведучий вал, вісь для встановлення ведених зірочок та тягові ланцюги, згідно з корисною моделлю, ведучі зірочки встановлені на ведучому валу попарно зі зміщенням на половину кутового кроку зубців α=360/z. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Встановлення ведучих зірочок на ведучому валу попарно зі зміщенням на половину кутового кроку зубців α=360/z дає можливість синхронізувати режими прискореного і сповільненого рухів ланцюгів, рекуперувати кінетичну енергію, знизити енергетичні витрати, підвищити надійність і довговічність пристрою. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показано пристрій для переміщення вантажів на основі ланцюгових кількарядних конвеєрів, а на фіг. 2 - переріз А-А фіг. 1. Пристрій для переміщення вантажів складається з каркаса 1, ведучих 2 і ведених 3 зірочок, ведучого вала 4, осі 5 для встановлення ведених зірочок та тягових ланцюгів 6. Пристрій працює наступним чином. Переміщення вантажів здійснюється тяговими ланцюгами 6, які утворюють замкнені контури разом з ведучими 2 і веденими 3 зірочками. При цьому ведучі зірочки жорстко зв'язані з ведучим валом 4, а ведені зірочки встановлені на осі 5 з можливістю обертання. Ведучий вал 4 встановлено на каркасі 1 з можливістю обертального руху, а вісь 5 встановлена нерухомо. Відомою особливістю роботи ланцюгових конвеєрів є змінна швидкість руху ланцюгів 6 за сталої кутової швидкості со ведучих зірочок. Прискорений рух ланцюга розпочинається від моменту контактування зубця з шарніром А ланцюга і горизонтальна проекція вектора швидкості (і швидкості ланцюга) визначається залежністю Vгор=ωRcosωt, де ω - кутова -1 швидкість зірочки, с ; R - радіус-вектор ділильного кола зірочки, м; t - час, с. При цьому плинне значення αt=ωt і максимальна швидкість ланцюга досягається за значення αt=α/2. Від цього моменту рух ланцюга буде сповільненим і сила інерції спрямована від нього на ведучу зірочку з передаванням кінетичної енергії в систему і компенсацією енерговитрат на прискорений рух попарного ланцюга. Технічний результат полягає в можливості синхронізації режимів прискореного і сповільненого руху ланцюгів, рекуперації кінетичної енергії, зниження енергетичних витрат, підвищенні надійності і довговічності пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для переміщення вантажів на основі ланцюгових кількарядних конвеєрів, що складається з каркаса, ведучих і ведених зірочок, ведучого вала та осі для встановлення ведених зірочок та тягових ланцюгів, який відрізняється тим, що ведучі зірочки встановлені на ведучому валу попарно зміщеними на половину кутового кроку зубців =360/z. 1 UA 115250 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
