Пристрій для переміщення вантажів

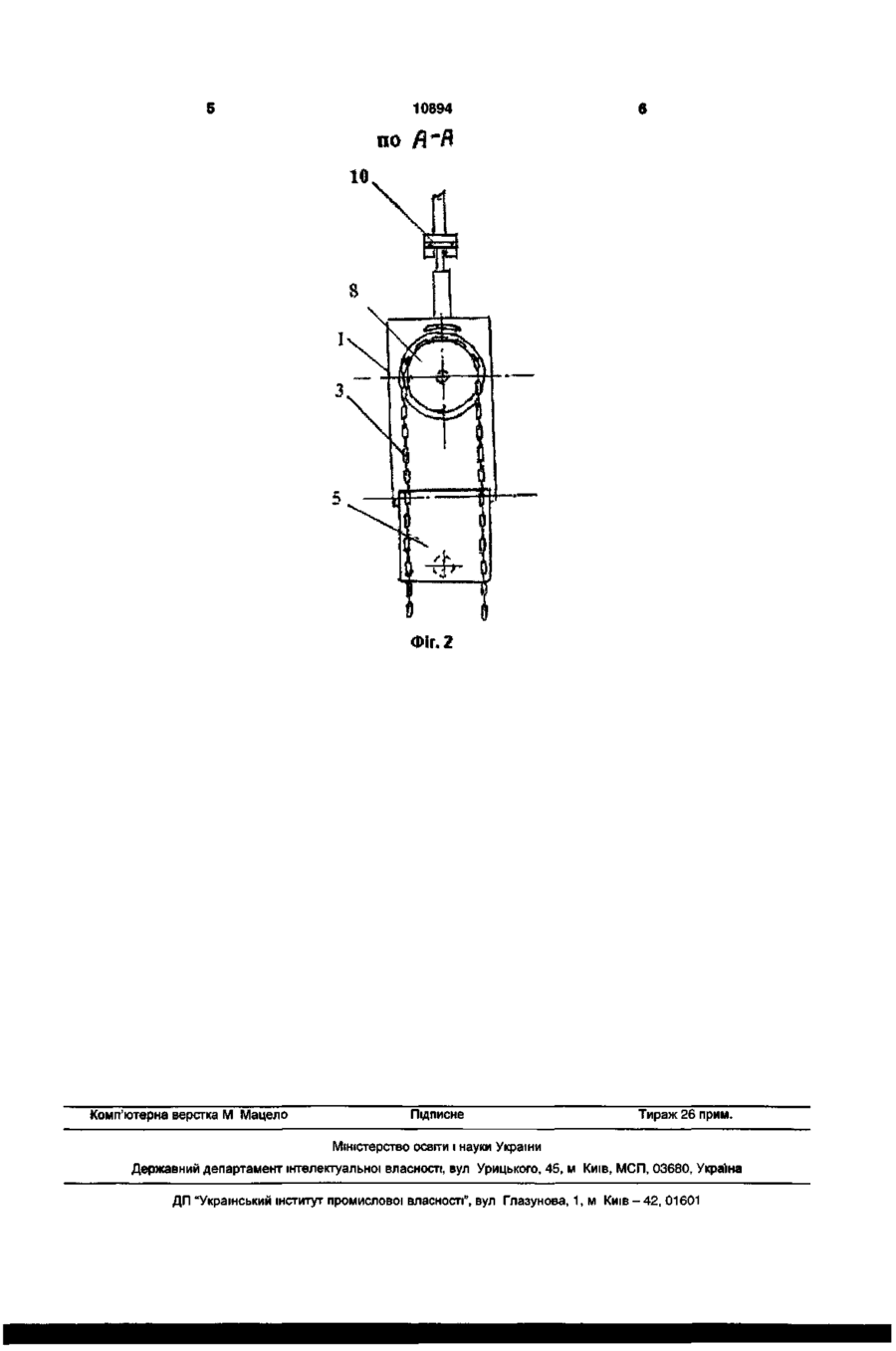

1. Пристрій для переміщення вантажів, що містить корпус, в якому розміщені муфта ковзання для регулювання швидкості руху виконавчого вузла, який відрізняється тим, що виконавчий вузол виконаний у вигляді шківа-зірочки, що несе ланцюг, і корпус, забезпечений камерою (місткістю) для розміщення ланцюга. 2. Пристрій за п. 1, який відрізняється тим, що корпус забезпечений пристосуванням для його підвіски (кріплення). Корисна модель відноситься до техніки переміщення вантажів, особливо транспортування людей при пожежах з високих споруд. Найближчими аналогами можуть служити пристрої такого ж призначення, наприклад, пристрій відомий по заявці 20031211578 від 15.12.2003 і пристрій по заявці 20031211393 від 11.12.2003. Відомі пристрої містять в замкнутому корпусі муфту ковзання або демпфер для регулювання швидкості руху виконавчого вузла, наприклад, барабана, несучого трос, до якого кріпляться пристосування для вантажу або посадки людини. Проте, вони мають істотний недолік, що полягає в тому, що при використовуванні пристрою, барабан після одного циклу роботи необхідно міняти, що вимагає витрати часу. Задача справжньої розробки полягає в ліквідації згаданого недоліку і досягається тим, що барабан замінений шківом-зірочкою, що має по колу профіль по кроку ланцюга, який замінює трос, і корпус містить камеру-місткість для ланцюга, забезпечену відкидним дном. На додаток до вище сказаного до пристрою додається кронштейн для його підвіски (кріплення), наприклад, до стіни. Заміна троса нескінченним ланцюгом дозволять використовувати пристрій без заміни барабана. Конструкція пристрою схемно показана на Фіг.1 - вигляд в плані - і Фіг.2 - вигляд в розрізі по стрілці "А". Пристрій складається з корпусу 1, в якому розміщені муфта 2 ковзання із закріпленим на її осі шківом-зірочкою, яку охоплює нескінченний ланцюг 3. При цьому корпус 1 виконаний з камерою 4 для розміщення ланцюга в неробочому стані пристрою. Дно 5 камери виконано поворотним навкруги осі 6 і забезпечено ручкою 7. Шків-зірочка 8 на осі муфти 2 закріплений жорстко. З верхньої сторони корпус 1 забезпечений деталлю (пристосуванням) 9 з "Т"-подібним наконечником 10 для кріплення пристрою до кронштейна 11, розташованого на стіні 12 над вікном 13. Дно 5 забезпечено пружинною клямкою 14. Пристрій має регулювальний гвинт 15 для установки бажаної (необхідної) швидкості руху ланцюга і гвинт 16, фіксуючий вісь муфти від обертання в неробочому стані. Працює пристрій таким чином: гвинтом 15 наперед настроюють пристрій на необхідну швидкість руху ланцюга 3. До ланцюга кріплять за допомогою карабіна або гачка (не показані) вантаж або пристосування для посадки людини. Після того, як вантаж закріплений, гвинтом 16 звільняють від жорсткого зчеплення вісь муфти 2. Ланцюг під дією ваги вантажу починає рух до торкання вантажу землі. Оскільки муфта реверсивна, вантаж можна кріпити до будь-якої гілки ланцюга. Завдяки наявності нескінченного ланцюга не потрібне переналагодження пристрою для спуску наступного вантажу. В неробочому стані пристрій бережуть в приміщенні окремо від кронштейна. ^ « * 0) 00 6Г XI W801. 10894 ПО Фіг. 2 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
