Ферментер установки виробництва глутамінової кислоти

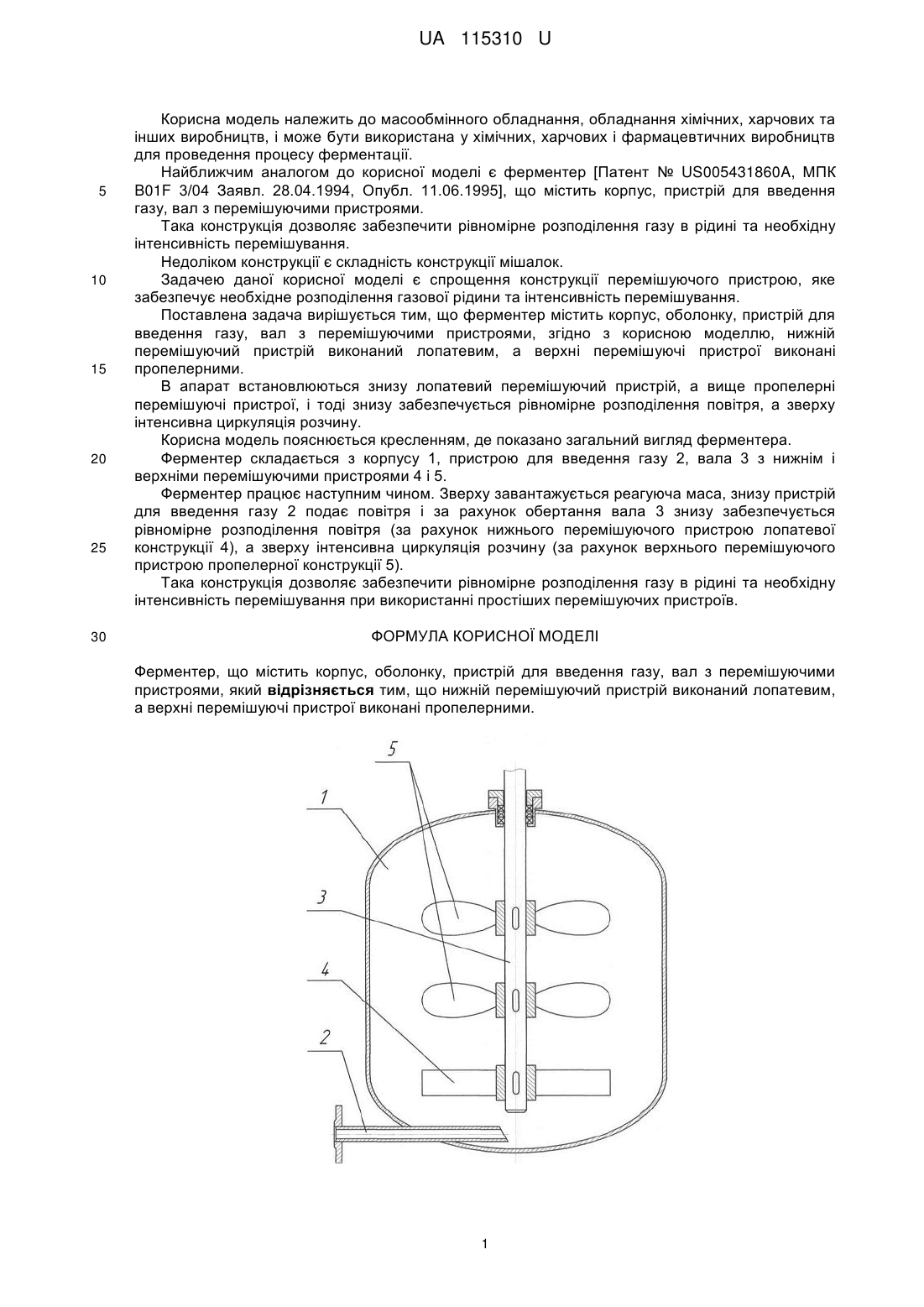

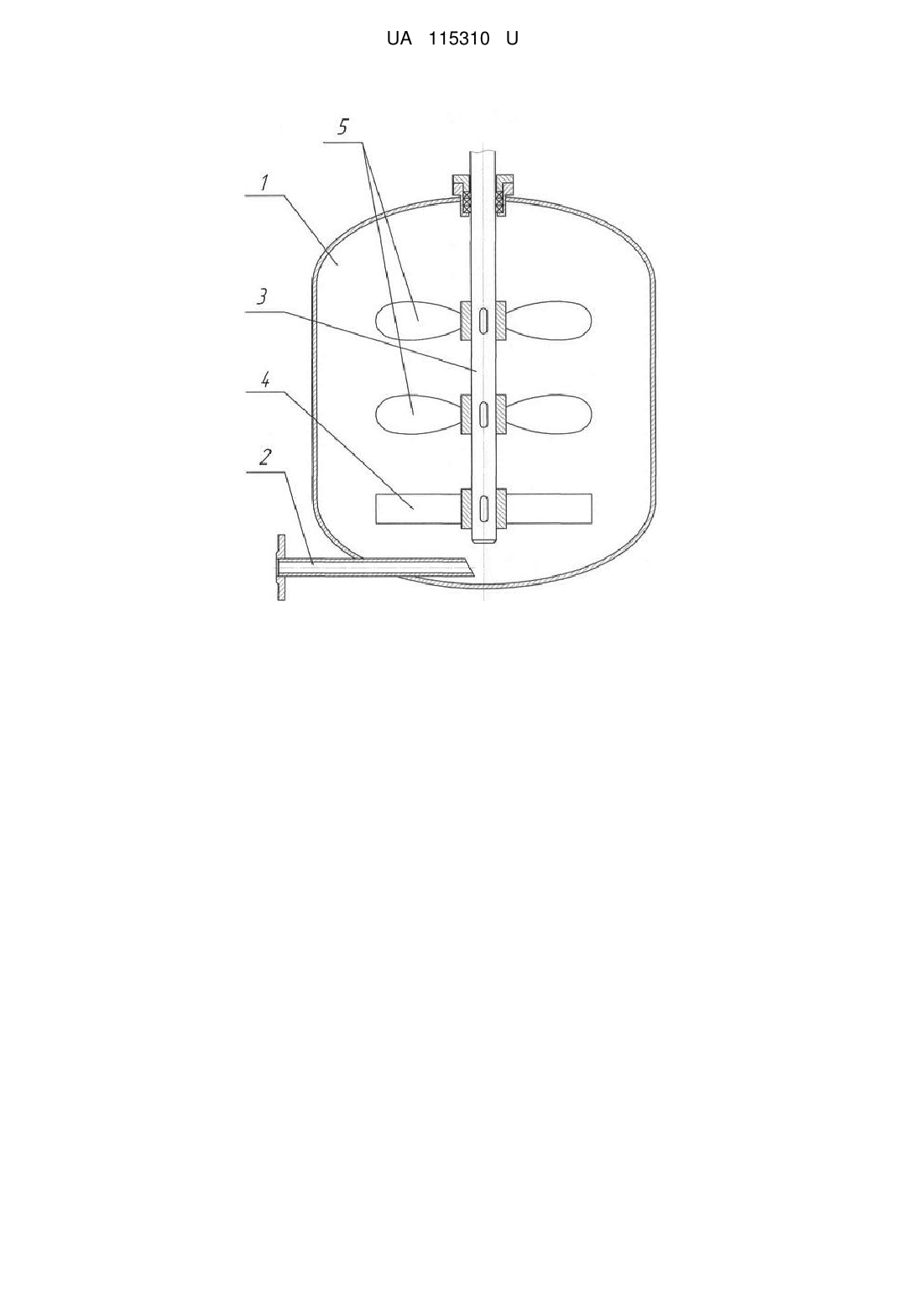

Реферат: Ферментер містить корпус, оболонку, пристрій для введення газу, вал з перемішуючими пристроями. Нижній перемішуючий пристрій виконаний лопатевим, а верхні перемішуючі пристрої виконані пропелерними. UA 115310 U (12) UA 115310 U UA 115310 U 5 10 15 20 25 30 Корисна модель належить до масообмінного обладнання, обладнання хімічних, харчових та інших виробництв, і може бути використана у хімічних, харчових і фармацевтичних виробництв для проведення процесу ферментації. Найближчим аналогом до корисної моделі є ферментер [Патент № US005431860A, МПК B01F 3/04 Заявл. 28.04.1994, Опубл. 11.06.1995], що містить корпус, пристрій для введення газу, вал з перемішуючими пристроями. Така конструкція дозволяє забезпечити рівномірне розподілення газу в рідині та необхідну інтенсивність перемішування. Недоліком конструкції є складність конструкції мішалок. Задачею даної корисної моделі є спрощення конструкції перемішуючого пристрою, яке забезпечує необхідне розподілення газової рідини та інтенсивність перемішування. Поставлена задача вирішується тим, що ферментер містить корпус, оболонку, пристрій для введення газу, вал з перемішуючими пристроями, згідно з корисною моделлю, нижній перемішуючий пристрій виконаний лопатевим, а верхні перемішуючі пристрої виконані пропелерними. В апарат встановлюються знизу лопатевий перемішуючий пристрій, а вище пропелерні перемішуючі пристрої, і тоді знизу забезпечується рівномірне розподілення повітря, а зверху інтенсивна циркуляція розчину. Корисна модель пояснюється кресленням, де показано загальний вигляд ферментера. Ферментер складається з корпусу 1, пристрою для введення газу 2, вала 3 з нижнім і верхніми перемішуючими пристроями 4 і 5. Ферментер працює наступним чином. Зверху завантажується реагуюча маса, знизу пристрій для введення газу 2 подає повітря і за рахунок обертання вала 3 знизу забезпечується рівномірне розподілення повітря (за рахунок нижнього перемішуючого пристрою лопатевої конструкції 4), а зверху інтенсивна циркуляція розчину (за рахунок верхнього перемішуючого пристрою пропелерної конструкції 5). Така конструкція дозволяє забезпечити рівномірне розподілення газу в рідині та необхідну інтенсивність перемішування при використанні простіших перемішуючих пристроїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ферментер, що містить корпус, оболонку, пристрій для введення газу, вал з перемішуючими пристроями, який відрізняється тим, що нижній перемішуючий пристрій виконаний лопатевим, а верхні перемішуючі пристрої виконані пропелерними. 1 UA 115310 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
