Екскаватор-навантажувач

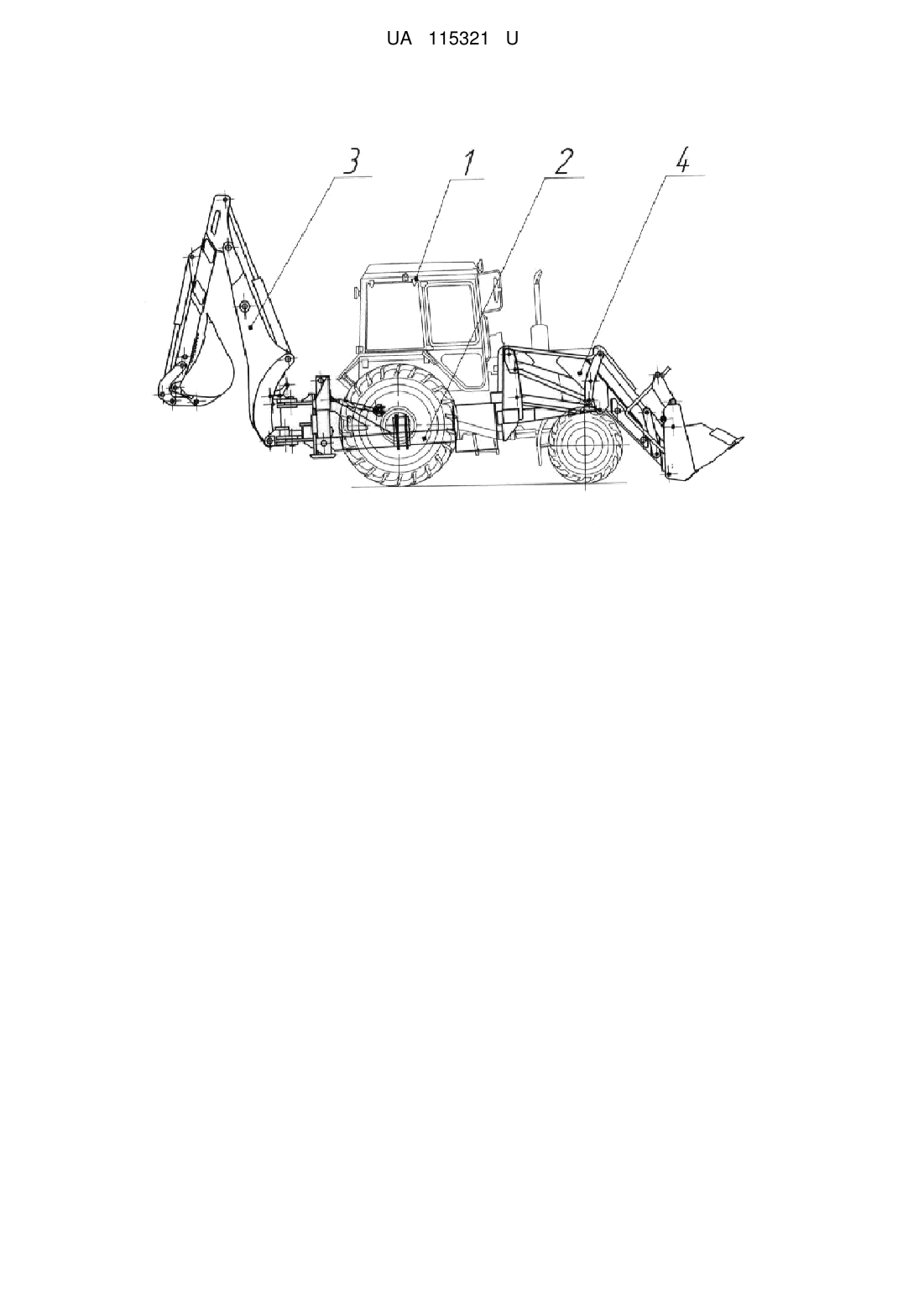

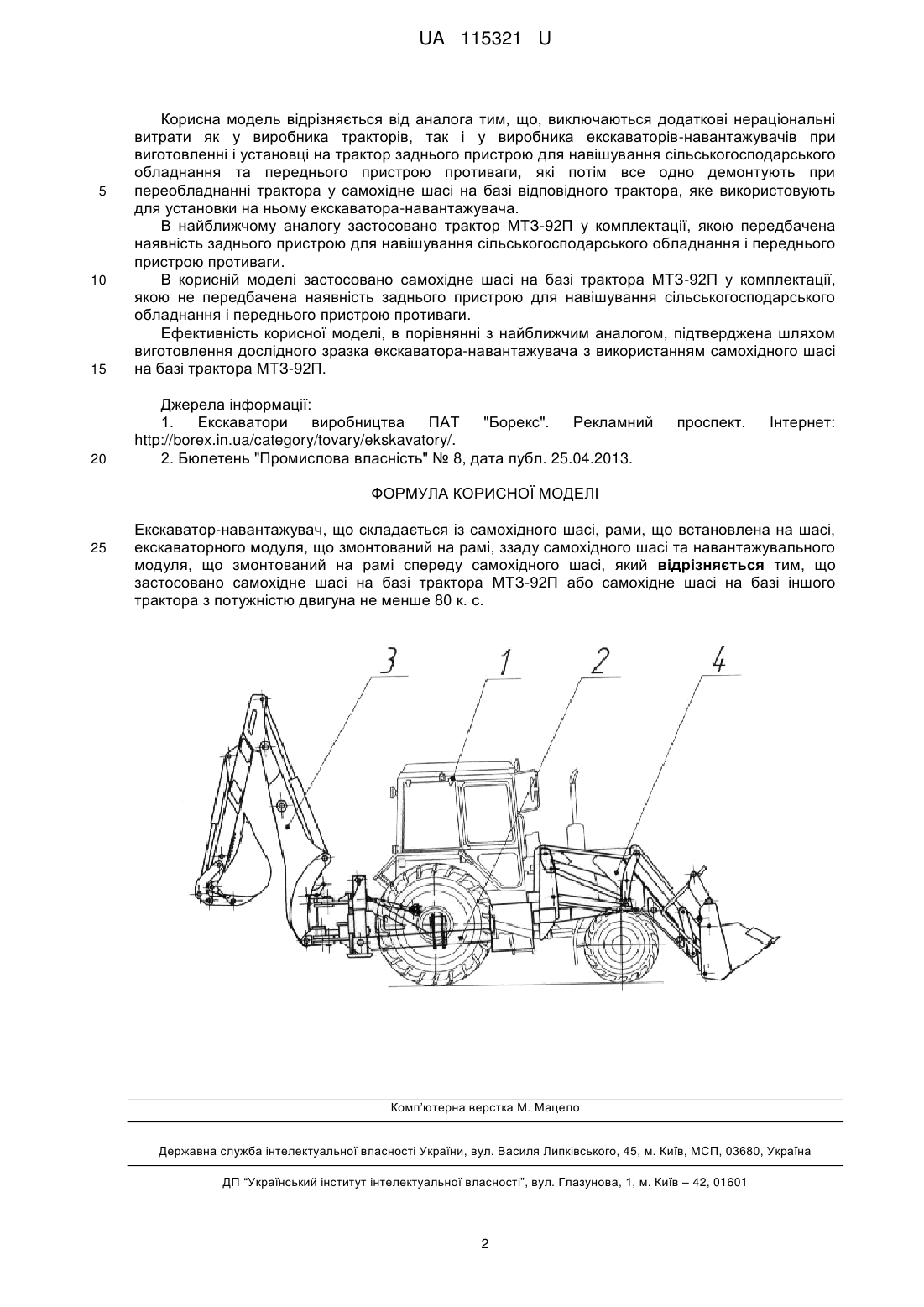

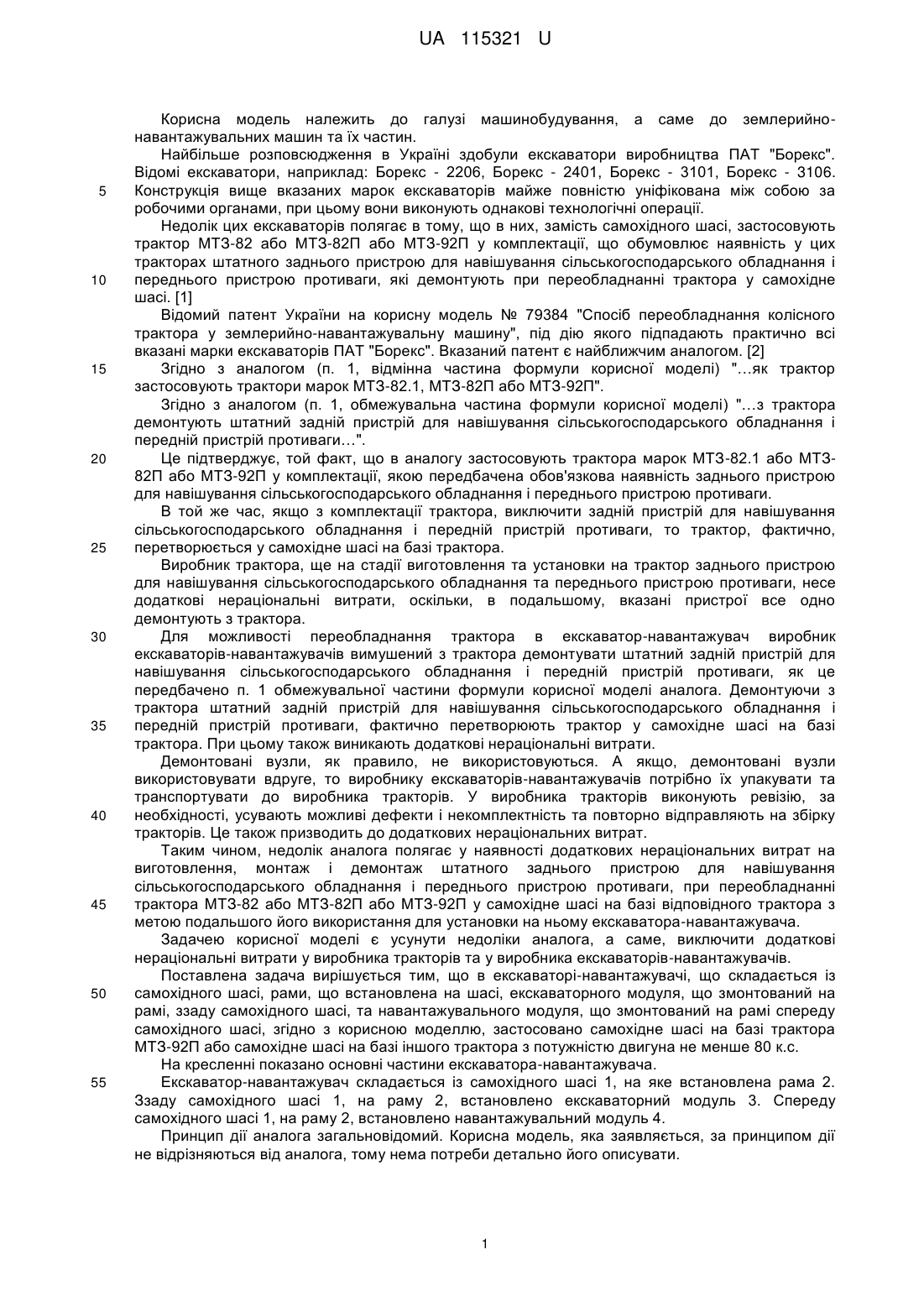

Реферат: Екскаватор-навантажувач складається із самохідного шасі, рами, що встановлена на шасі, екскаваторного модуля, що змонтований на рамі, ззаду самохідного шасі та навантажувального модуля, що змонтований на рамі спереду самохідного шасі. Застосовано самохідне шасі на базі трактора МТЗ-92П або самохідне шасі на базі іншого трактора з потужністю двигуна не менше 80 к. с. UA 115321 U (12) UA 115321 U UA 115321 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до землерийнонавантажувальних машин та їх частин. Найбільше розповсюдження в Україні здобули екскаватори виробництва ПАТ "Борекс". Відомі екскаватори, наприклад: Борекс - 2206, Борекс - 2401, Борекс - 3101, Борекс - 3106. Конструкція вище вказаних марок екскаваторів майже повністю уніфікована між собою за робочими органами, при цьому вони виконують однакові технологічні операції. Недолік цих екскаваторів полягає в тому, що в них, замість самохідного шасі, застосовують трактор МТЗ-82 або МТЗ-82П або МТЗ-92П у комплектації, що обумовлює наявність у цих тракторах штатного заднього пристрою для навішування сільськогосподарського обладнання і переднього пристрою противаги, які демонтують при переобладнанні трактора у самохідне шасі. [1] Відомий патент України на корисну модель № 79384 "Спосіб переобладнання колісного трактора у землерийно-навантажувальну машину", під дію якого підпадають практично всі вказані марки екскаваторів ПАТ "Борекс". Вказаний патент є найближчим аналогом. [2] Згідно з аналогом (п. 1, відмінна частина формули корисної моделі) "…як трактор застосовують трактори марок МТЗ-82.1, МТЗ-82П або МТЗ-92П". Згідно з аналогом (п. 1, обмежувальна частина формули корисної моделі) "…з трактора демонтують штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги…". Це підтверджує, той факт, що в аналогу застосовують трактора марок МТЗ-82.1 або МТЗ82П або МТЗ-92П у комплектації, якою передбачена обов'язкова наявність заднього пристрою для навішування сільськогосподарського обладнання і переднього пристрою противаги. В той же час, якщо з комплектації трактора, виключити задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, то трактор, фактично, перетворюється у самохідне шасі на базі трактора. Виробник трактора, ще на стадії виготовлення та установки на трактор заднього пристрою для навішування сільськогосподарського обладнання та переднього пристрою противаги, несе додаткові нераціональні витрати, оскільки, в подальшому, вказані пристрої все одно демонтують з трактора. Для можливості переобладнання трактора в екскаватор-навантажувач виробник екскаваторів-навантажувачів вимушений з трактора демонтувати штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, як це передбачено п. 1 обмежувальної частини формули корисної моделі аналога. Демонтуючи з трактора штатний задній пристрій для навішування сільськогосподарського обладнання і передній пристрій противаги, фактично перетворюють трактор у самохідне шасі на базі трактора. При цьому також виникають додаткові нераціональні витрати. Демонтовані вузли, як правило, не використовуються. А якщо, демонтовані вузли використовувати вдруге, то виробнику екскаваторів-навантажувачів потрібно їх упакувати та транспортувати до виробника тракторів. У виробника тракторів виконують ревізію, за необхідності, усувають можливі дефекти і некомплектність та повторно відправляють на збірку тракторів. Це також призводить до додаткових нераціональних витрат. Таким чином, недолік аналога полягає у наявності додаткових нераціональних витрат на виготовлення, монтаж і демонтаж штатного заднього пристрою для навішування сільськогосподарського обладнання і переднього пристрою противаги, при переобладнанні трактора МТЗ-82 або МТЗ-82П або МТЗ-92П у самохідне шасі на базі відповідного трактора з метою подальшого його використання для установки на ньому екскаватора-навантажувача. Задачею корисної моделі є усунути недоліки аналога, а саме, виключити додаткові нераціональні витрати у виробника тракторів та у виробника екскаваторів-навантажувачів. Поставлена задача вирішується тим, що в екскаваторі-навантажувачі, що складається із самохідного шасі, рами, що встановлена на шасі, екскаваторного модуля, що змонтований на рамі, ззаду самохідного шасі, та навантажувального модуля, що змонтований на рамі спереду самохідного шасі, згідно з корисною моделлю, застосовано самохідне шасі на базі трактора МТЗ-92П або самохідне шасі на базі іншого трактора з потужністю двигуна не менше 80 к.с. На кресленні показано основні частини екскаватора-навантажувача. Екскаватор-навантажувач складається із самохідного шасі 1, на яке встановлена рама 2. Ззаду самохідного шасі 1, на раму 2, встановлено екскаваторний модуль 3. Спереду самохідного шасі 1, на раму 2, встановлено навантажувальний модуль 4. Принцип дії аналога загальновідомий. Корисна модель, яка заявляється, за принципом дії не відрізняються від аналога, тому нема потреби детально його описувати. 1 UA 115321 U 15 Корисна модель відрізняється від аналога тим, що, виключаються додаткові нераціональні витрати як у виробника тракторів, так і у виробника екскаваторів-навантажувачів при виготовленні і установці на трактор заднього пристрою для навішування сільськогосподарського обладнання та переднього пристрою противаги, які потім все одно демонтують при переобладнанні трактора у самохідне шасі на базі відповідного трактора, яке використовують для установки на ньому екскаватора-навантажувача. В найближчому аналогу застосовано трактор МТЗ-92П у комплектації, якою передбачена наявність заднього пристрою для навішування сільськогосподарського обладнання і переднього пристрою противаги. В корисній моделі застосовано самохідне шасі на базі трактора МТЗ-92П у комплектації, якою не передбачена наявність заднього пристрою для навішування сільськогосподарського обладнання і переднього пристрою противаги. Ефективність корисної моделі, в порівнянні з найближчим аналогом, підтверджена шляхом виготовлення дослідного зразка екскаватора-навантажувача з використанням самохідного шасі на базі трактора МТЗ-92П. 20 Джерела інформації: 1. Екскаватори виробництва ПАТ "Борекс". Рекламний http://borex.in.ua/category/tovary/ekskavatory/. 2. Бюлетень "Промислова власність" № 8, дата публ. 25.04.2013. 5 10 проспект. Інтернет: ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Екскаватор-навантажувач, що складається із самохідного шасі, рами, що встановлена на шасі, екскаваторного модуля, що змонтований на рамі, ззаду самохідного шасі та навантажувального модуля, що змонтований на рамі спереду самохідного шасі, який відрізняється тим, що застосовано самохідне шасі на базі трактора МТЗ-92П або самохідне шасі на базі іншого трактора з потужністю двигуна не менше 80 к. с. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
