Екскаватор

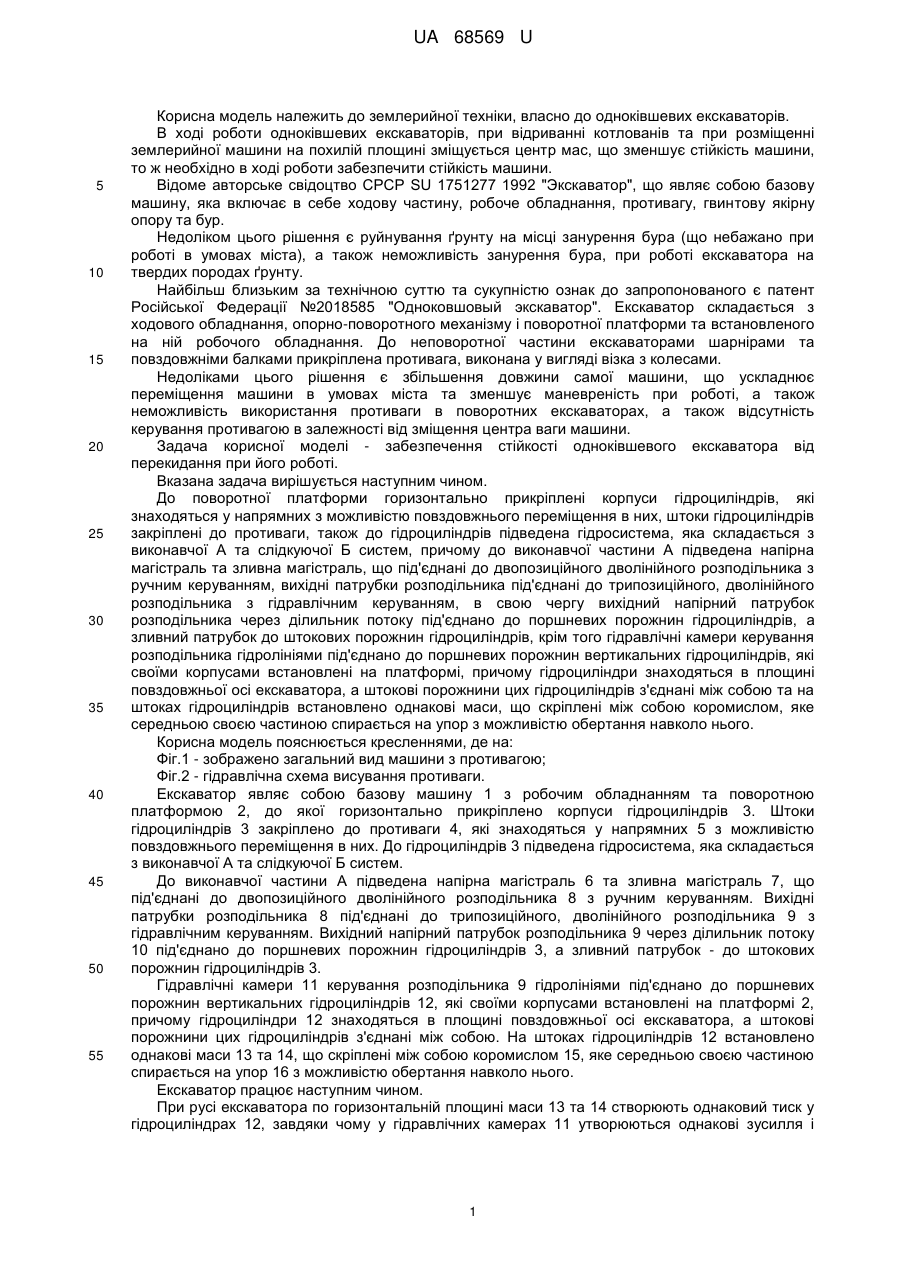

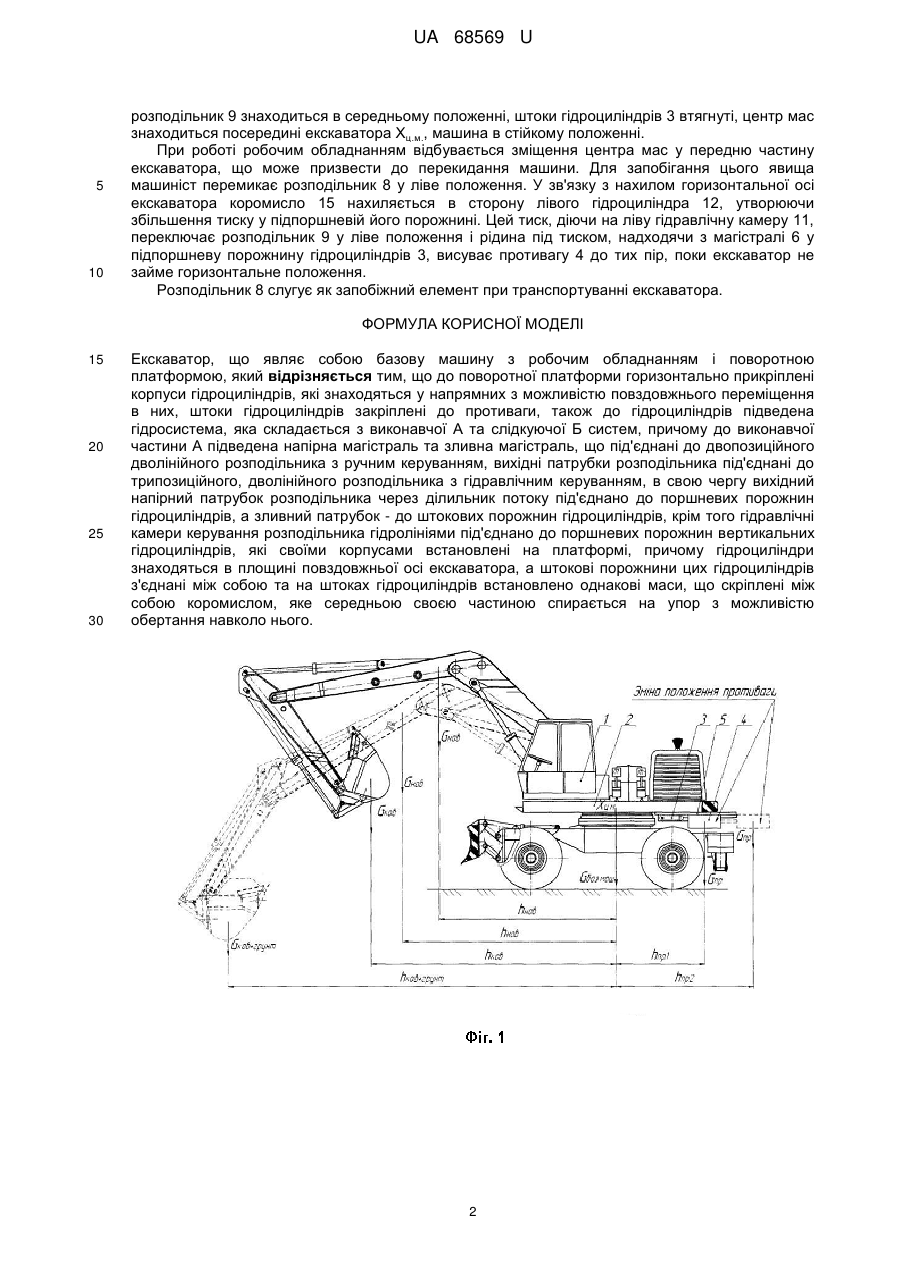

Реферат: Екскаватор являє собою базову машину з робочим обладнанням і поворотною платформою. До поворотної платформи горизонтально прикріплені корпуси гідроциліндрів у напрямних з можливістю повздовжнього переміщення в них. Штоки гідроциліндрів закріплені до противаги. До гідроциліндрів підведена гідросистема, яка складається з виконавчої А та слідкуючої Б систем. До виконавчої частини А підведена напірна магістраль та зливна магістраль, що під'єднані до двопозиційного дволінійного розподільника з ручним керуванням. UA 68569 U (54) ЕКСКАВАТОР UA 68569 U UA 68569 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийної техніки, власно до одноківшевих екскаваторів. В ході роботи одноківшевих екскаваторів, при відриванні котлованів та при розміщенні землерийної машини на похилій площині зміщується центр мас, що зменшує стійкість машини, то ж необхідно в ході роботи забезпечити стійкість машини. Відоме авторське свідоцтво СРСР SU 1751277 1992 "Экскаватор", що являє собою базову машину, яка включає в себе ходову частину, робоче обладнання, противагу, гвинтову якірну опору та бур. Недоліком цього рішення є руйнування ґрунту на місці занурення бура (що небажано при роботі в умовах міста), а також неможливість занурення бура, при роботі екскаватора на твердих породах ґрунту. Найбільш близьким за технічною суттю та сукупністю ознак до запропонованого є патент Російської Федерації №2018585 "Одноковшовый экскаватор". Екскаватор складається з ходового обладнання, опорно-поворотного механізму і поворотної платформи та встановленого на ній робочого обладнання. До неповоротної частини екскаваторами шарнірами та повздовжніми балками прикріплена противага, виконана у вигляді візка з колесами. Недоліками цього рішення є збільшення довжини самої машини, що ускладнює переміщення машини в умовах міста та зменшує маневреність при роботі, а також неможливість використання противаги в поворотних екскаваторах, а також відсутність керування противагою в залежності від зміщення центра ваги машини. Задача корисної моделі - забезпечення стійкості одноківшевого екскаватора від перекидання при його роботі. Вказана задача вирішується наступним чином. До поворотної платформи горизонтально прикріплені корпуси гідроциліндрів, які знаходяться у напрямних з можливістю повздовжнього переміщення в них, штоки гідроциліндрів закріплені до противаги, також до гідроциліндрів підведена гідросистема, яка складається з виконавчої А та слідкуючої Б систем, причому до виконавчої частини А підведена напірна магістраль та зливна магістраль, що під'єднані до двопозиційного дволінійного розподільника з ручним керуванням, вихідні патрубки розподільника під'єднані до трипозиційного, дволінійного розподільника з гідравлічним керуванням, в свою чергу вихідний напірний патрубок розподільника через ділильник потоку під'єднано до поршневих порожнин гідроциліндрів, а зливний патрубок до штокових порожнин гідроциліндрів, крім того гідравлічні камери керування розподільника гідролініями під'єднано до поршневих порожнин вертикальних гідроциліндрів, які своїми корпусами встановлені на платформі, причому гідроциліндри знаходяться в площині повздовжньої осі екскаватора, а штокові порожнини цих гідроциліндрів з'єднані між собою та на штоках гідроциліндрів встановлено однакові маси, що скріплені між собою коромислом, яке середньою своєю частиною спирається на упор з можливістю обертання навколо нього. Корисна модель пояснюється кресленнями, де на: Фіг.1 - зображено загальний вид машини з противагою; Фіг.2 - гідравлічна схема висування противаги. Екскаватор являє собою базову машину 1 з робочим обладнанням та поворотною платформою 2, до якої горизонтально прикріплено корпуси гідроциліндрів 3. Штоки гідроциліндрів 3 закріплено до противаги 4, які знаходяться у напрямних 5 з можливістю повздовжнього переміщення в них. До гідроциліндрів 3 підведена гідросистема, яка складається з виконавчої А та слідкуючої Б систем. До виконавчої частини А підведена напірна магістраль 6 та зливна магістраль 7, що під'єднані до двопозиційного дволінійного розподільника 8 з ручним керуванням. Вихідні патрубки розподільника 8 під'єднані до трипозиційного, дволінійного розподільника 9 з гідравлічним керуванням. Вихідний напірний патрубок розподільника 9 через ділильник потоку 10 під'єднано до поршневих порожнин гідроциліндрів 3, а зливний патрубок - до штокових порожнин гідроциліндрів 3. Гідравлічні камери 11 керування розподільника 9 гідролініями під'єднано до поршневих порожнин вертикальних гідроциліндрів 12, які своїми корпусами встановлені на платформі 2, причому гідроциліндри 12 знаходяться в площині повздовжньої осі екскаватора, а штокові порожнини цих гідроциліндрів з'єднані між собою. На штоках гідроциліндрів 12 встановлено однакові маси 13 та 14, що скріплені між собою коромислом 15, яке середньою своєю частиною спирається на упор 16 з можливістю обертання навколо нього. Екскаватор працює наступним чином. При русі екскаватора по горизонтальній площині маси 13 та 14 створюють однаковий тиск у гідроциліндрах 12, завдяки чому у гідравлічних камерах 11 утворюються однакові зусилля і 1 UA 68569 U 5 10 розподільник 9 знаходиться в середньому положенні, штоки гідроциліндрів 3 втягнуті, центр мас знаходиться посередині екскаватора Хц.м., машина в стійкому положенні. При роботі робочим обладнанням відбувається зміщення центра мас у передню частину екскаватора, що може призвести до перекидання машини. Для запобігання цього явища машиніст перемикає розподільник 8 у ліве положення. У зв'язку з нахилом горизонтальної осі екскаватора коромисло 15 нахиляється в сторону лівого гідроциліндра 12, утворюючи збільшення тиску у підпоршневій його порожнині. Цей тиск, діючи на ліву гідравлічну камеру 11, переключає розподільник 9 у ліве положення і рідина під тиском, надходячи з магістралі 6 у підпоршневу порожнину гідроциліндрів 3, висуває противагу 4 до тих пір, поки екскаватор не займе горизонтальне положення. Розподільник 8 слугує як запобіжний елемент при транспортуванні екскаватора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Екскаватор, що являє собою базову машину з робочим обладнанням і поворотною платформою, який відрізняється тим, що до поворотної платформи горизонтально прикріплені корпуси гідроциліндрів, які знаходяться у напрямних з можливістю повздовжнього переміщення в них, штоки гідроциліндрів закріплені до противаги, також до гідроциліндрів підведена гідросистема, яка складається з виконавчої А та слідкуючої Б систем, причому до виконавчої частини А підведена напірна магістраль та зливна магістраль, що під'єднані до двопозиційного дволінійного розподільника з ручним керуванням, вихідні патрубки розподільника під'єднані до трипозиційного, дволінійного розподільника з гідравлічним керуванням, в свою чергу вихідний напірний патрубок розподільника через ділильник потоку під'єднано до поршневих порожнин гідроциліндрів, а зливний патрубок - до штокових порожнин гідроциліндрів, крім того гідравлічні камери керування розподільника гідролініями під'єднано до поршневих порожнин вертикальних гідроциліндрів, які своїми корпусами встановлені на платформі, причому гідроциліндри знаходяться в площині повздовжньої осі екскаватора, а штокові порожнини цих гідроциліндрів з'єднані між собою та на штоках гідроциліндрів встановлено однакові маси, що скріплені між собою коромислом, яке середньою своєю частиною спирається на упор з можливістю обертання навколо нього. 2 UA 68569 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
