Верстат для різання листового металу

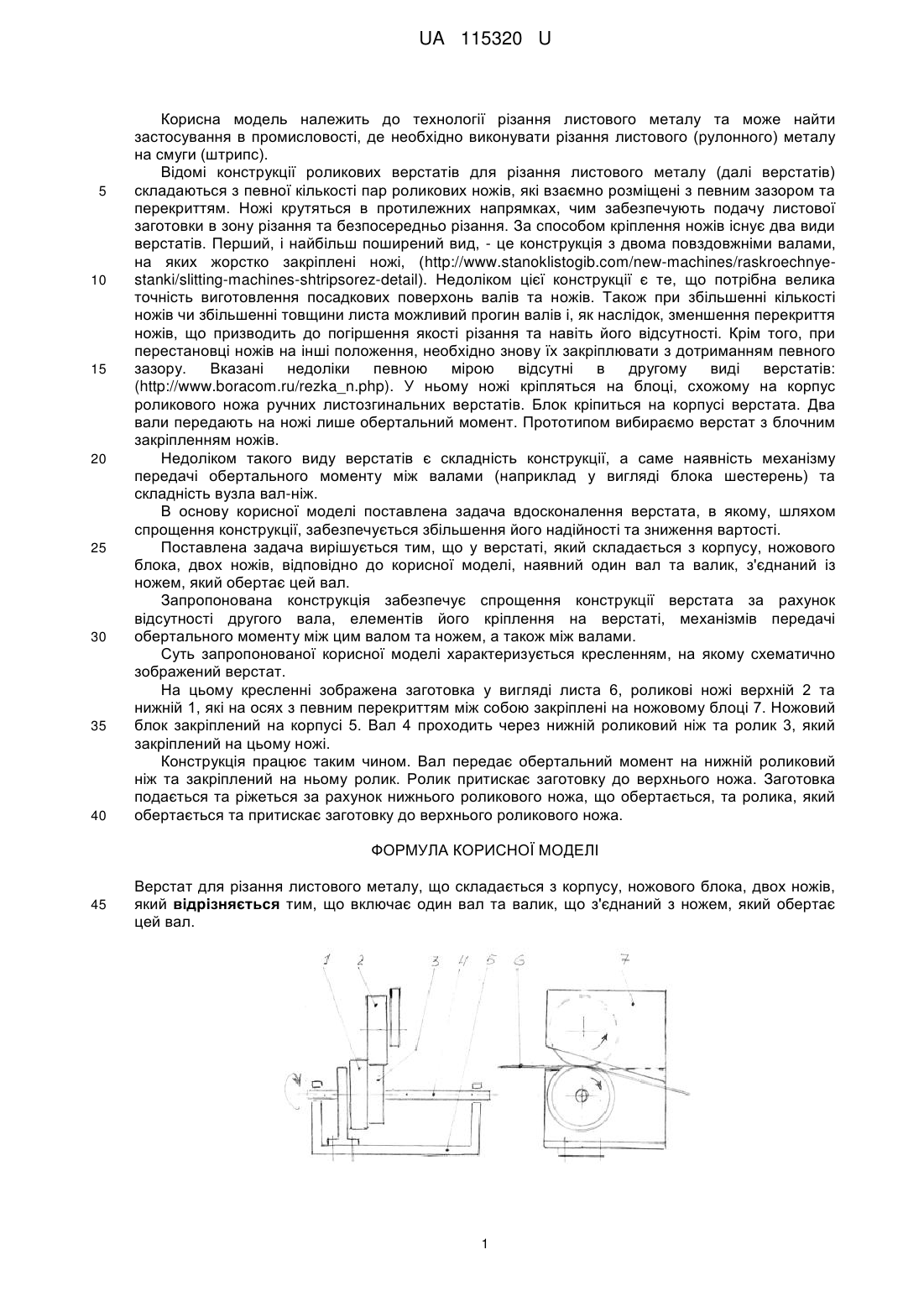

Реферат: UA 115320 U UA 115320 U 5 10 15 20 25 30 35 40 Корисна модель належить до технології різання листового металу та може найти застосування в промисловості, де необхідно виконувати різання листового (рулонного) металу на смуги (штрипс). Відомі конструкції роликових верстатів для різання листового металу (далі верстатів) складаються з певної кількості пар роликових ножів, які взаємно розміщені з певним зазором та перекриттям. Ножі крутяться в протилежних напрямках, чим забезпечують подачу листової заготовки в зону різання та безпосередньо різання. За способом кріплення ножів існує два види верстатів. Перший, і найбільш поширений вид, - це конструкція з двома повздовжніми валами, на яких жорстко закріплені ножі, (http://www.stanoklistogib.com/new-machines/raskroechnyestanki/slitting-machines-shtripsorez-detail). Недоліком цієї конструкції є те, що потрібна велика точність виготовлення посадкових поверхонь валів та ножів. Також при збільшенні кількості ножів чи збільшенні товщини листа можливий прогин валів і, як наслідок, зменшення перекриття ножів, що призводить до погіршення якості різання та навіть його відсутності. Крім того, при перестановці ножів на інші положення, необхідно знову їх закріплювати з дотриманням певного зазору. Вказані недоліки певною мірою відсутні в другому виді верстатів: (http://www.boracom.ru/rezka_n.php). У ньому ножі кріпляться на блоці, схожому на корпус роликового ножа ручних листозгинальних верстатів. Блок кріпиться на корпусі верстата. Два вали передають на ножі лише обертальний момент. Прототипом вибираємо верстат з блочним закріпленням ножів. Недоліком такого виду верстатів є складність конструкції, а саме наявність механізму передачі обертального моменту між валами (наприклад у вигляді блока шестерень) та складність вузла вал-ніж. В основу корисної моделі поставлена задача вдосконалення верстата, в якому, шляхом спрощення конструкції, забезпечується збільшення його надійності та зниження вартості. Поставлена задача вирішується тим, що у верстаті, який складається з корпусу, ножового блока, двох ножів, відповідно до корисної моделі, наявний один вал та валик, з'єднаний із ножем, який обертає цей вал. Запропонована конструкція забезпечує спрощення конструкції верстата за рахунок відсутності другого вала, елементів його кріплення на верстаті, механізмів передачі обертального моменту між цим валом та ножем, а також між валами. Суть запропонованої корисної моделі характеризується кресленням, на якому схематично зображений верстат. На цьому кресленні зображена заготовка у вигляді листа 6, роликові ножі верхній 2 та нижній 1, які на осях з певним перекриттям між собою закріплені на ножовому блоці 7. Ножовий блок закріплений на корпусі 5. Вал 4 проходить через нижній роликовий ніж та ролик 3, який закріплений на цьому ножі. Конструкція працює таким чином. Вал передає обертальний момент на нижній роликовий ніж та закріплений на ньому ролик. Ролик притискає заготовку до верхнього ножа. Заготовка подається та ріжеться за рахунок нижнього роликового ножа, що обертається, та ролика, який обертається та притискає заготовку до верхнього роликового ножа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Верстат для різання листового металу, що складається з корпусу, ножового блока, двох ножів, який відрізняється тим, що включає один вал та валик, що з'єднаний з ножем, який обертає цей вал. 1 UA 115320 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
